STEINEL NightmatIQ Manual de usuario
– 3 – Inhalt
1. Zu diesem Dokument
– Urheberrechtlich geschützt. Nachdruck, auch
auszugsweise, nur mit unserer Genehmigung.
– Änderungen, die dem technischen Fortschritt dienen,
vorbehalten.
!
Warnung vor Gefahren!
Warnung vor Gefahren durch Strom!
Warnung vor Gefahren durch Wasser!
2. Allgemeine Sicherheitshinweise
!Gefahr durch Nichtbeachtung der
Gebrauchsanleitung!
Diese Anleitung enthält wichtige Informationen für den
sicheren Umgang mit dem Gerät. Auf mögliche Gefahren
wird besonders hingewiesen. Die Nichtbeachtung kann zu
Tod oder schweren Verletzungen führen.
• Anleitung sorgfältig lesen.
• Sicherheitshinweise befolgen.
• Zugänglich aufbewahren.
– Der Umgang mit elektrischem Strom kann zu
gefährlichen Situationen führen. Die Berührung von
stromführenden Teilen kann zu elektrischem Schock,
Verbrennungen oder Tod führen.
– Die Arbeit an der Netzspannung ist nur durch qualifizier-
tes Fachpersonal zulässig.
– Landesübliche Installationsvorschriften und Anschluss-
bedingungen sind zu beachten (z.B. D: VDE 0100,
A: ÖVE-ÖNORM E8001-1, CH:SEV 1000).
– Nur Original-Ersatzteile verwenden.
– Reparaturen sind nur durch Fachbetriebe zulässig.
– 4 – Inhalt
3. Gerätebeschreibung
Bestimmungsgemäßer Gebrauch NighmatIQ
– Dämmerungsschalter, zur Wandmontage im Innen- und
Außenbereich geeignet.
– Funktion Dämmerungseinstellung über Poti einstellbar.
– Als Einzelsensor verwendbar.
Bestimmungsgemäßer Gebrauch NighmatIQ Plus
– Dämmerungsschalter, zur Wandmontage im Innen- und
Außenbereich geeignet.
– Funktionen über Steinel Connect App einstellbar.
– Als Einzelsensor oder mit Bluetooth vernetzt
verwendbar.
Funktionsprinzip
– Der Dämmerungsschalter erfasst mit Hilfe des
Lichtsensors die Umgebungshelligkeit und vergleicht
diese mit dem eingestellten Helligkeitsschwellenwert.
– Liegt die Umgebungshelligkeit unter dem Helligkeits-
schwellenwert, wird der angeschlossene Verbraucher
eingeschaltet.
– Liegt die Umgebungshelligkeit über dem Helligkeits-
schwellenwert, wird der angeschlossene Verbraucher
ausgeschaltet.
– 9 – Inhalt
4. Elektrischer Anschluss
Schaltplan
4.1
L
LL
N
PE
N N N
L
I
O
Die Netzzuleitung besteht aus einem 3-adrigen Kabel:
L= Phase (meistens schwarz, braun oder grau)
N= Neutralleiter (meistens blau)
PE = Schutzleiter (grün/gelb)
Das Gerät kann auch elektrisch nach einem Netzschalter
angeschlossen werden, wenn sichergestellt ist, dass der
Netzschalter ständig eingeschaltet ist.
Die Dichtstopfen sind für eine Netzzuleitung mit einem
Außendurchmesser von 5 - 10mm vorgesehen.
– 10 – Inhalt
5. Montage
Gefahr durch elektrischen Strom!
Die Berührung von stromführenden Teilen kann zu
elektrischem Schock, Verbrennungen oder Tod führen.
• Strom abschalten und Spannungszufuhr unterbrechen.
• Spannungsfreiheit mit Spannungsprüfer kontrollieren.
• Sicherstellen, dass die Spannungszufuhr unterbrochen
bleibt.
Gefahr von Sachschäden!
Ein Vertauschen der Anschlussleitungen kann zu
Kurzschluss führen.
• Anschlussleitungen identifizieren.
• Anschlussleitungen korrekt verbinden.
Montagevorbereitung
• Alle Bauteile auf Beschädigung prüfen. Bei Schäden
das Gerät nicht in Betrieb nehmen.
• Geeigneten Montageort auswählen.
–Erschütterungsfrei.
–Nicht in explosionsgefährdeten Bereichen.
–Nicht auf leicht entflammbaren Oberflächen.
–Das Gerät darf nicht durch das Licht des
angeschlossenen Verbrauchers beeinflusst werden.
Otros manuales para NightmatIQ
2
Este manual sirve para los siguientes modelos
1
Tabla de contenidos
Idiomas:
Otros manuales de Controladores de STEINEL
STEINEL
STEINEL NightMatic 3000 Vario Manual de usuario
STEINEL
STEINEL NightMatic 5000-2 Manual de usuario
STEINEL
STEINEL professional Series Manual de usuario
STEINEL
STEINEL DualTech DALI-2 Manual de usuario
STEINEL

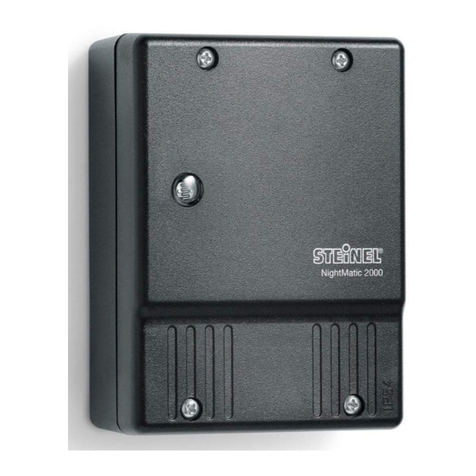

STEINEL NightMatic 2000 Manual del propietario
