STEINEL HPD 2 IP Manual de usuario
Rest API, BACnet, MQTT
Quick start
STL-08740-18_Quickstart_HPD2 IP.indd 1 28.05.18 07:14
HPD2 IP
DEGB
– 2 –
DE – Schnellinstallation HPD2 IP
1. Verdrahtung
1.1
RJ 45 Ethernet
• Schließen Sie den PoE Adapter an die Stromversorgung an.
1.2
RJ 45 Ethernet
• Schließen Sie den HPD2 an den PoE Adapter an.
• Schließen Sie den PC an den PoE Adapter an.
- 8 -
6.1
– 3 –
DE
2. Anmeldung
2.1
• Geben Sie die IP-Adresse des HPD2 - 192.168.1.200 ein (siehe Handbuch).
Das Passwort für die Anmeldung lautet „adm123“.
3. Passwörter ändern
3.1
• Ändern Sie das Admin-Passwort direkt nach dem ersten Login in Ihr eigenes Passwort.
Das Passwort für den Zugri auf das Kamerabild (z. B. für den Betriebsrat) lautet „steinel“. Es ist in den Werkseinstellungen
hinterlegt.
10Minuten nach der Erstinbetriebnahme wird ein Passwort für den Zugri auf das Kamerabild gefordert.
• Ändern Sie das Passwort für den Zugri auf das Kamerabild direkt nach dem ersten Login in Ihr eigenes Passwort.
– 4 –
4. Einstellungen
4.1

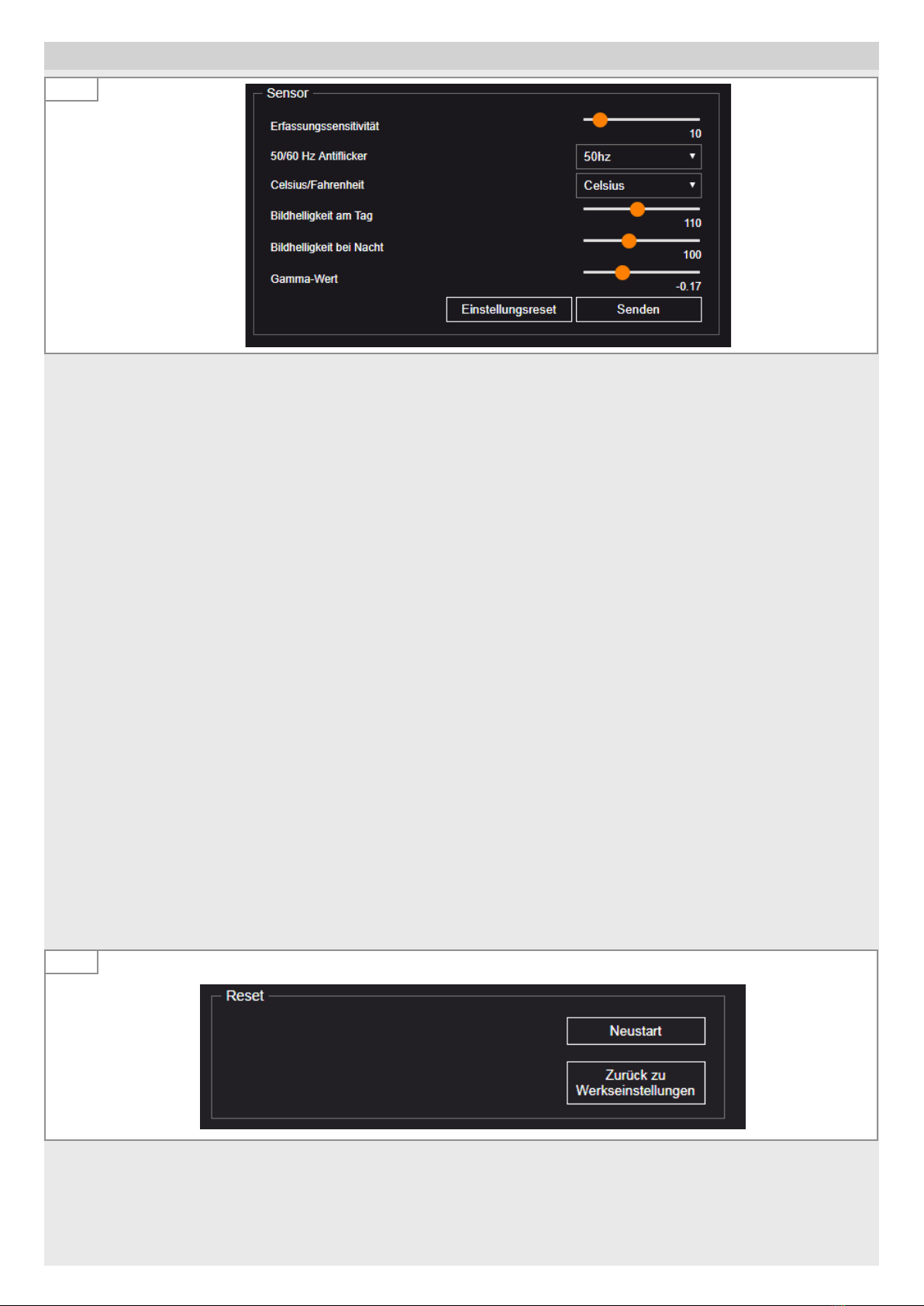

Erfassungssensitivität
Die Erfassungssensitivität kann im Bereich von 0 bis 100 eingestellt werden. Sie dient als Schwellenwert für die Personen-
erkennung. Die Werkseinstellung liegt bei 35. Die Erfassungssensitivität muss angepasst werden, wenn es zu Fehlzählungen
kommt.
50/60Hz Antiflicker
• Stellen Sie das Netzteil auf die Standard-Netzfrequenz ihres Landes ein (eine falsch eingestellte Frequenz kann durch das
Flackern der Leuchte Probleme beim Erfassen von Personen verursachen).
Celsius/Fahrenheit
Stellen Sie die gewünschte Einheit der Temperatur ein.
Bildhelligkeit am Tag
Einstellung der Bildhelligkeit im Tagbetrieb.
Der Lichtwert liegt im Bereich von 0 bis 255.
Bildhelligkeit bei Nacht
Einstellung der Bildhelligkeit im Nachtbetrieb.
Der Lichtwert liegt im Bereich von 0 bis 255.
Gamma-Wert
Steuert eine höhere oder niedrigere Verstärkung der dunklen und hellen Pixel des Bildes. Werte unter 0 verstärken den
Kontrast.
Gammawert und Lichtwert-Einstellung dürfen nur bei Problemen mit Kontrast oder Helligkeit geändert werden.
Hinweis:
Bleibt der Cursor längere Zeit auf einem Einstellungsparameter, erscheint eine Beschreibung der Einstellungen.
Weitere Beschreibungen findet man unter „Hilfe“.
Reset
4.2
Es gibt drei Möglichkeiten des Resets:
–Neustart (Sensor neu starten ohne seine Einstellungen zu verlieren).
–Zurück auf Werkseinstellungen (alle Einstellungen gehen verloren, Sensor startet neu).
–Reset-Knopf 15 Sekunden gedrückt halten für Software-Reset und Zurücksetzen auf Werkseinstellungen.
– 5 –
DE
Bildanzeige
4.3
–Nachtmodus aktivieren:
Aktiviert Infrarotlicht bei geringer Helligkeit.
–Nachtmodus deaktivieren:
Deaktiviert das Infrarotlicht. Keine Erfassung bei geringer Helligkeit.
–Sichere Erfassung aktiviert (lange Analysezeit):
Hohe Zuverlässigkeit der Erfassung durch mehrere Durchläufe des Analyseprozesses. Die Erfassungszeit erhöht sich
dabei um das vierfache der Einzelbildauswertung.
–Nach der Erfassung einer ersten Person wird die „Sichere Erfassung“ aktiviert.
–Sichere Erfassung nicht aktiviert (kurze Analysezeit):
Die Erfassung wird auf Basis eines Einzelbildes ausgewertet, wodurch die Zeit der Auswertung sehr gering ist.
5. Firmware-Aktualisierung
5.1
Wenn eine neue Firmware verfügbar ist:
• Suchen Sie nach der neuen Datei.
• Klicken Sie auf „Update“.
Bei erfolgreichem Update geht der Sensor in den Oine-Betrieb und muss wieder eingeloggt werden.
– 6 –
6. Zoneneinteilung
6.1
• Drücken Sie im Home-Menü die Taste „Detail“.
• Definieren Sie Erkennungsbereiche (max. 10).
– 7 –
DE
6.2

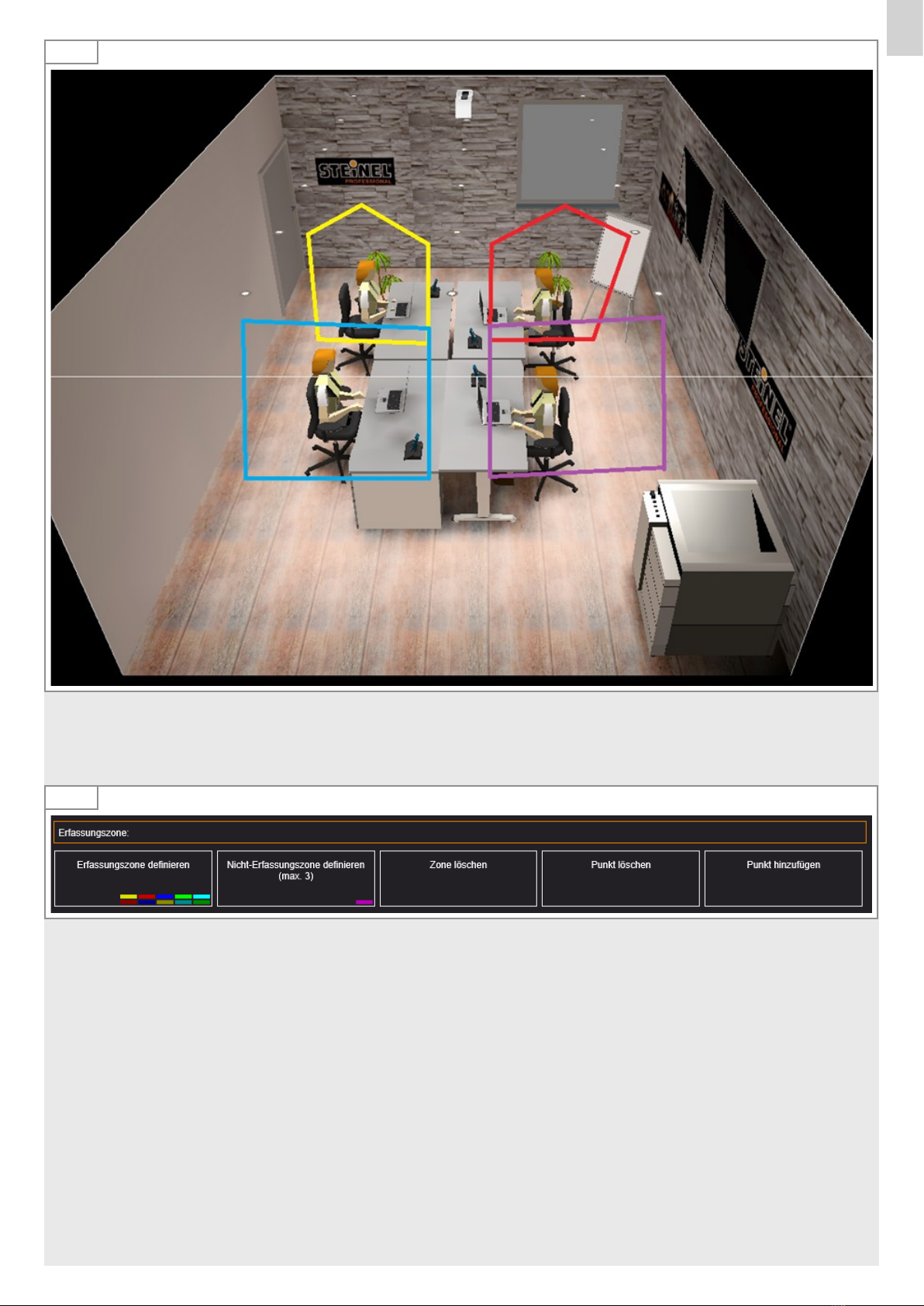

Für den gewünschten Erfassungsbereich müssen Zonen definiert werden. Nicht zu erfassende Flächen müssen als Nicht-
Erfassungszonen definiert werden.
Die Zonen werden durch das Setzen der Eckpunkte im Kamerabild definiert.
6.3
– 8 –
7. Datenzugri
• Zugri über den Webbrowser. http://hpd2-address/api/sensorstatus.php
• Melden Sie sich mit dem Admin-Passwort an.
REST API
Commands in json-file
„AppVersion“: „3.2.3“ current version of HPD application
„KnxVersion“: „0“ KNX firmware version
„KnxAddr“: „“ KNX addres
„AverageFps5“: 0.850314 fps averaged through 5 frames
„UptimeHHMMSS“: „672:56:35 time from last power up
„IrLedOn“: 0 state of IR leds
„DetectedPersons“: 0 number of detected persons
„PersonPresence“: 0 1 if DetectedPersons > 0, else 0
„DetectedPersonsZone“: [0, 0, 0, 0, 0] number of detections in each zone
„PersonPresenceZone“: [0, 0, 0, 0, 0] 1 if DetectedPersonsZone > 0, else 0 for each zone
„DetectionZonesPresent“: 0 1 if any zone is defined, else 0
„GlobalIlluminanceLux“: 39.0 luxes measured from whole picture or from zones union if
there are any zone defined
„LuxZone“: [0.0, 0.0, 0.0, 0.0, 0.0] luxes in each zone
„GlobalLightValue“: 72 average brighntess of picture (0-255)
„Temperature“: „27.745661“ measured temperature (°C)
„Humidity“: „25.286158“ Humidity (%)
„KnxProgramMode“: „0“ 1 if KNX is in programming mode, else 0
– 9 –
GB
GB – Quick Installation HPD2 IP
1. Wiring
1.1
RJ 45 Ethernet
• Connect the PoE adapter to the power supply.
1.2
RJ 45 Ethernet
- 8 -
6.1
• Connect the HPD2 to the PoE Adapter.
• Connect the PC to the PoE Adapter.
– 10 –
2. Login
2.1
• Enter the IP address of the HPD2 - 192.168.1.200 (see manual).
The password for the login is ‘adm123’.
3. Change passwords
3.1
• Change the admin password immediately after the first login with your own password.
The password for accessing the camera image (e. g. for the works council) is „steinel“. It is stored in the factory settings.
10minutes after initial commissioning, a password is required to access the camera image.
• Change the password for access to the camera image after the first login with your own password.
