Steelcase Elective Elements Storage Actualización de firmware

Steelcase, Inc.

Grand Rapids, MI 49501

U.S.A.

1-888-783-3522

Y9501665

Rev.C

1/8"

(3.1 mm)

ENGLISH

FRANÇAIS

ESPAÑOL

Assembly Directions

Consignes de montage

Instrucciones para el ensamblaje

Printed in U.S.A.

Imprimé aux États-Unis d'Amérique

Impreso en EE.UU.

Tools

Outils

Herramientas

Elective Elements/Montage Wood Selections

Bridge Installation

Elective Elements/Montage Wood Selections

Installation du pont

Elective Elements/Montage Wood Selections

Instalación del puente

Page2of4

Y9501665 Rev.C

Steelcase

CAM LOCK

(arrow to bottom)

A Lower modesty panel into place.

B Insert (3) cam locks.

C Secure with a half turn.

A Installez cache-jambes en position.

B Insérez les (3) verrous de came et

C Verrouillez-les par rotation d'un demi tour.

A Baje oanel de modestia a su lagar.

B Inserte los cierres de leva (3), y

C Asegure mediante una media

vuelta.

Set bridge worksurface face down on carpet

then install steel dowels into predrilled holes.

Placer la surface de travail pont, le dessus sur le tapis,

puis poser es chevilles acier dans les trous existants.

Coloque el puente de la superficie de trabajo boca abajo

sobre la alfombra, luego instale las espigas de acero en

los agujeros existentes.

Page3of4

Steelcase

With one person in front and one at the rear, carefully flip

the assembly over and move into place from the user side.

Avec une personne devant et une derrière, renverser soigneusement

l'ensemble et mettre en place à partir du côté de l'utilisateur.

Entre dos personas, una adelante y otra atrás, de vuelta cuidadosamente

el ensamblaje y póngalo en su lugar desde el lado del usuario.

Make certain that bridge is level with adjacent worksurfaces,

then secure with (3) screws each end.

S'assurer que le pont est de niveau avec les surfaces de travail

adjacentes, puis fixer fermement avec (3) vis à chaque extrémité.

Asegúrese de que el puente esté a nivel con las superficies de trabajo

adyacentes, luego asegure cada extremo con (3) tornillos.

MODESTY PANEL

CACHE-JAMBES

PANEL DE MODESTIA

END PANEL

PANNEAU D'EXTRÉMITÉ

PANEL DE EXTREMO

ADJACENT WORKSURFACE

SURFACE DE TRAVAIL ADJACENTE

SUPERFICIE DE TRABAJO ADYACENTE

Y9501665 Rev.C

Page4of4

Steelcase

1.00"

(25 mm)

6.50"

(305 mm)

1.38"

(35 mm)

.75"

(19 mm)

Locate mounting brackets on worksurface

bottom as shown, then drill (10) pilot holes.

Repérer les pattes de fixation sur le dessous

de la surface de travail ainsi qu'illustré, puis

percer (10) trous de positionnement.

Coloque las ménsulas de montaje sobre la parte

de abajo de la superficie de trabajo tal como

indicado, luego barrene (10) agujeros piloto.

Secure brackets to worksurface bottom.

Fixer solidement les pattes de fixation au

dessous de la surface de travail.

Asegure las ménsulas a la parte inferior

de la superficie de trabajo.

ADJACENT WORKSURFACE

SURFACE DE TRAVAIL ADJACENTE

SUPERFICIE DE TRABAJO ADYACENTE

BRIDGE WORKSURFACE

DU PONT

DEL PUENTE

Y9501665 Rev.C

Otros manuales para Elective Elements Storage

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Mobiliario de interior de Steelcase

Steelcase

Steelcase turnstone TS 400A Manual de usuario

Steelcase

Steelcase Duo Tall Storage Mounted on Montage Manual de usuario

Steelcase

Steelcase c:scape Manual de usuario

Steelcase

Steelcase Flex 120 Straight Manual de usuario

Steelcase

Steelcase Verb Manual de usuario

Steelcase

Steelcase Turnstone TS321 Manual de usuario

Steelcase

Steelcase Norfolk II Modular Credenzas Manual de usuario

Steelcase

Steelcase Series 5 Manual de usuario

Steelcase

Steelcase Amia Manual de usuario

Steelcase

Steelcase CPRSLFO Manual de usuario

Steelcase

Steelcase Answer Manual de usuario

Steelcase

Steelcase Ology Manual de usuario

Steelcase

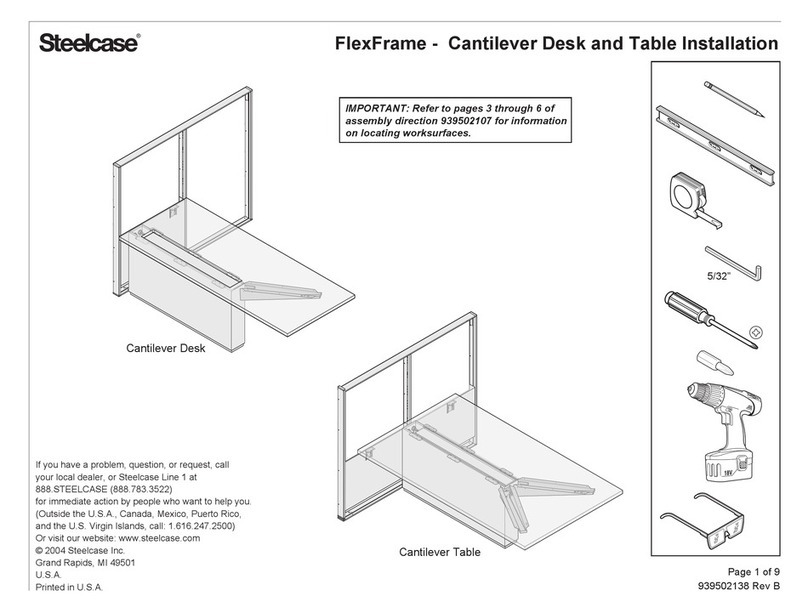

Steelcase FlexFrame Manual de usuario
