MANUALE DI ISTRUZIONI

Federal Communications Commission

Radio Frequency Interference

Statement

This equipment has been tested and found to comply with the limits for a Class A digital

device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference when the equipment is operated in a

commercial environment. This equipment generates, uses, and can radiate radio frequency

energy and, if not installed and used in accordance with the instruction manual, may cause

harmful interference to radio communications. Operation of this equipment in a residential

area is likely to cause harmful interference in which case the user will be required to correct

the interference at his own expense.

ForcompliancewithFederalNoiseInterferenceStandard,thisequipmentrequiresashielded

cable.

This statement will be applied only for the printers marketed in U.S.A.

Statement of

The Canadian Department of Communications

Radio Interference Regulations

This digital apparatus does not exceed the Class A limits for radio noise emissions from

digital apparatus set out in the Radio Interference Regulations of the Canadian Department

of Communications.

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites

applicables aux appareils numériques de la classe A prescrites dans le Règlement sur le

brouillage radioélectrique édicté par le ministère des Communications du Canada.

The above statement applies only to printers marketed in Canada.

Manufacturer’s Declaration of Conformity

(EC Council Directive 89/336/EEC of 3 May 1989)

This product has been designed and manufactured in accordance with the International

Standards EN50081-1/01.92 and EN50082-1/01.92 following the provisions of the

ElectroMagneticCompatibilityDirectiveoftheEuropeanCommunitiesasofMay1989.

NOTICE

without STAR’s express permission is forbidden.

•The contents of this manual are subject to change without notice.

•All efforts have been made to ensure the accuracy of the contents of this manual at the

time of going to press. However, should any errors be detected, STAR would greatly

appreciate being informed of them.

•The above notwithstanding, STAR can assume no responsibility for any errors in this

manual.

– 37 –

INDICE

1. CARICAMENTO DELLA CARTUCCIA DEL NASTRO..............38

1-1. SP312 .........................................................................................38

1-2. SP342 .........................................................................................39

2. CARICAMENTO DELLA CARTA .................................................41

2-1. SP312 .........................................................................................41

2-2. SP342 .........................................................................................43

2-3. Rimozione della carta in rotolo..................................................46

3. PANNELLO DI CONTROLLO..........................................................47

APPENDICE ...........................................................................................48

L’Appendice appare solo nella sezione in inglese di questo manuale.

– 38 –

1. CARICAMENTO DELLA CARTUCCIA DEL NASTRO

Fig. 1-1 Rimozione del coperchio anteriore

(SP312)

Fig. 1-2 Caricamento della cartuccia del

nastro (SP312)

1Regolare l’interruttore di alimenta-

zionedellastampantesullaposizio-

ne di spegnimento.

2Per rimuovere il coperchio anterio-

resollevarlodicirca3cmetirarloin

avanti.

NOTA: Non toccare la testina di

stampa subito dopo la

stampa perché può essere

molto calda.

3Per eliminare allentamenti del na-

stro girare la manopola di avanza-

mento del nastro sulla cartuccia del

nastro in direzione della freccia.

4Allineare la guida della cartuccia

del nastro con la parte incassata del

telaio. Inserire la cartuccia del na-

strodaquellaposizionefinoaquan-

do si sente uno scatto. Inserire il

nastro inchiostro tra la testina di

stampa e il separatore nastro. Assi-

curarsi che il nastro inchiostro non

sporga oltre il separatore nastro.

5Per eliminare allentamenti nel na-

stro girare la manopola di avanza-

mento del nastro sulla cartuccia del

nastro in direzione della freccia.

6Per installare il coperchio anteriore

eseguire all’inverso il procedimen-

to usato per la rimozione.

1-1. SP312

ITALIANO

– 39 –

1-2. SP342

Fig. 1-3 Rimozione del coperchio anteriore

(SP342)

Fig. 1-4 Sollevare la taglierina automatica

e rimuovere il materiale di imballaggio

(SP342)

1Regolare l’interruttore di alimenta-

zionedellastampantesullaposizio-

ne di spegnimento.

2Per rimuovere il coperchio anterio-

resollevarlodicirca3cmetirarloin

avanti.

NOTA: Non toccare la testina di

stampa subito dopo la

stampa perché può essere

molto calda.

3Sollevare la taglierina automatica e

porla in posizione verticale, come

mostrato nella Fig. 1-4.

4Rimuovereilmaterialediimballag-

gio.

ITALIANO

– 40 –

4Per eliminare allentamenti del na-

stro girare la manopola di avanza-

mento del nastro sulla cartuccia del

nastro in direzione della freccia.

5Allineare la guida della cartuccia

del nastro con la parte incassata del

telaio. Inserire la cartuccia del na-

strodaquellaposizionefinoaquan-

do si sente uno scatto. Inserire il

nastro inchiostro tra la testina di

stampa e il separatatore nastro. As-

sicurarsicheilnastroinchiostronon

sporga oltre il separatore nastro.

6Per eliminare allentamenti nel na-

stro girare la manopola di avanza-

mento del nastro sulla cartuccia del

nastro in direzione della freccia.

Fig. 1-5 Caricamento della cartuccia del nastro (SP342)

7Abbassarelataglierinaautomaticaeinstallareilcoperchioanterioreeseguen-

do all’inverso il procedimento usato per la rimozione.

ITALIANO

– 41 –

2. CARICAMENTO DELLA CARTA

2-1. SP312

Fig. 2-2 Montaggio dei supporti per

carta in rotolo (SP312)

Fig. 2-1 Rimozione del coperchio posteriore

(SP312)

Interruttori

DIP

1Regolare l’interruttore di alimenta-

zionedellastampantesullaposizio-

ne di spegnimento.

2Regolare l’interruttore DIP 2-4 in

baseallalarghezzadellacartausata.

(Fare riferimento al manuale di

installazione)

(Tutti gli interruttori nel gruppo di in-

terruttori DIP sono stati predisposti in

fabbrica sulla posizione “ON”.)

3Per rimuovere il coperchio poste-

riore, sollevarlo di circa 3 cm e

spingerlo indietro.

4Asecondadellalarghezzadellacar-

ta (2,25 o 3 pollici), allineare i sup-

porti della carta in rotolo alle posi-

zioni specificate.

ON OFF

2-4 3,25 pollici 2,25 pollici

3,0 pollici

ITALIANO

– 42 –

5Regolare le guide della carta sini-

stra e destra.

Lasciareunospaziodi0,5mmtrala

guida della carta e il bordo della

carta e fissare la leva di blocco.

•Quando si inserisce l’anello di

fermo corrispondente alla scana-

latura sull’asta delle guide della

cartamostratanellaFig.2-3,quella

saràlaposizionequandosifissala

guida della carta.

6Regolare l’interruttore di alimenta-

zionedellastampantesullaposizio-

ne di accensione.

7Tagliare la parte iniziale della carta

in rotolo su una linea diritta.

Se la parte iniziale della carta è

fissataconun’etichetta,ecc.,rimuo-

vere la parte adesiva dell’etichetta.

Se rimane dell’adesivo sulla carta,

sipuòappiccicarealrullodellastam-

pante, causando errori di avanza-

mento della carta.

8Tenere il rotolo di carta come mo-

strato nell’illustrazione e inserire la

parte superiore della carta sotto la

guida della carta il pió possibile,

quindi premere l’interruttore

“FEED” sul pannello di controllo

per far avanzare la carta.

9Quando la parte iniziale della carta

fuoriesce dalla stampante, rilascia-

re l’interruttore “FEED”. Inserire

quindi la carta sull’asta della carta

inrotoloecollocarel’astadellacar-

ta in rotolo sul supporto asta.

0Inserire la parte iniziale della carta

nella fessura del listello di taglio,

quindi montare il coperchio poste-

riore eseguendo all’inverso il pro-

cedimento usato per la rimozione

delcoperchioposteriorealpunto3

sopra.

NOTA: Quando appare sulla carta

ilsegnodifinecarta,sosti-

tuire il rotolo di carta pri-

ma che si esaurisca.

Fig. 2-3 Regolazione delle guide della

carta (SP312)

Fig. 2-4 Caricamento della carta (SP312)

ITALIANO

– 43 –

2-2. SP342

1Regolare l’interruttore di alimenta-

zionedellastampantesullaposizio-

ne di spegnimento.

2Per rimuovere il coperchio anterio-

resollevarlodicirca3cmetirarloin

avanti.

NOTA: Non toccare la testina di

stampa subito dopo la

stampa perché può essere

molto calda.

3Per rimuovere il coperchio poste-

rioresollevarlodicirca 3cm etirar-

lo indietro.

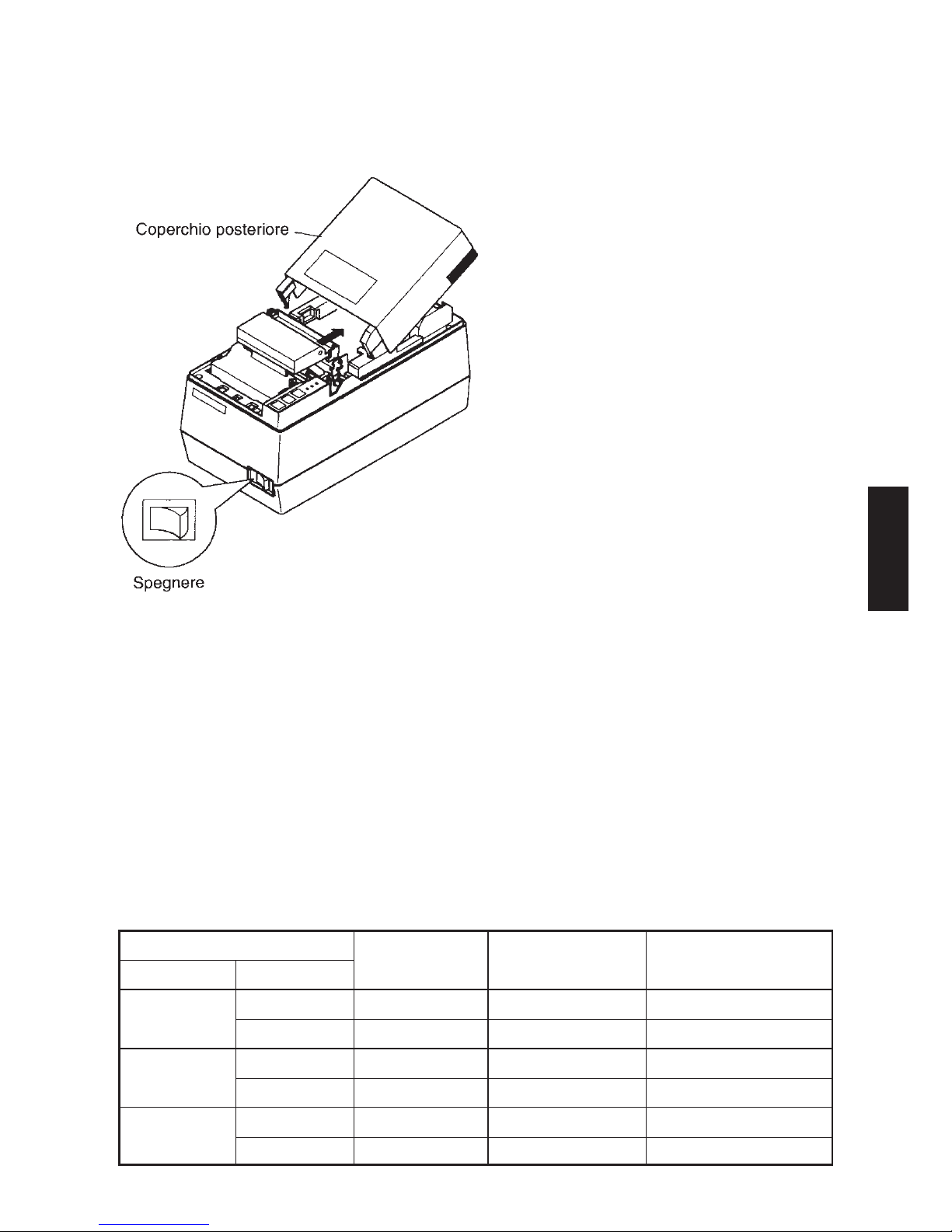

Fig. 2-5 Rimozione del coperchio poste-

riore (SP342)

4Regolarel’interruttoreDIP 2-4, il supporto carta in rotoloelaposizionedella

leva di regolazione in base alla larghezza e allo spessore del rotolo di carta

impiegato.

•Fare riferimento al manuale di installazione per la posizione dell’interruttore DIP.

•Senonsiconoscela posizionestandard dellalevadiregolazione,abbassare

lalevadiregolazioneilpiópossibile(versoilcoperchioposteriore)equindi

tirarla in su di due scatti. Questa è la posizione standard A

Carta Interruttore

Posizione leva di

Supporto carta in rotolo

Larghezza carta

Spessore

DIP 2-4 (Fig. 4-1) regolazione (Fig. 2-6)

(Fig. 2-7)

2,25 pollici

1 foglio di carta

OFF A

Usato (scanalatura interna)

Carta stampante

OFF B

Usato (scanalatura interna)

3,0 pollici

1 foglio di carta

ON A

Usato (scanalatura esterna)

Carta stampante

ON B

Usato (scanalatura esterna)

3,25 pollici

1 foglio di carta

ON A Non usato

Carta stampante

ON B Non usato

ITALIANO

– 44 –

A: Un foglio di carta

(posizione standard)

B: Carta carbone

Fig. 2-6 Posizione della leva di

regolazione (SP342)

Fig. 2-8 Guida della carta in rotolo

(SP342)

Fig. 2-9 Sollevare la taglierina automatica

(SP342)

Fig. 2-7 Montaggio dei supporti carta

in rotolo (SP342)

5Regolare le guide della carta sini-

stra e destra.

Lasciareunospaziodi0,5mmtrala

guida della carta e il bordo della

carta e fissare la leva di blocco.

•Quando si inserisce l’anello di

fermo corrispondente alla scana-

latura sull’asta delle guide della

cartamostratanellaFig.2-8,quella

saràlaposizionequandosifissala

guida della carta.

6Sollevare la taglierina automatica e

porla in posizione verticale, come

mostrato nella Fig. 2-9.

ITALIANO

Otros manuales para SP312F

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Impresora de Star Micronics

Star Micronics

Star Micronics LC-4511 Manual de usuario

Star Micronics

Star Micronics futurePRNT TSP100 Manual de usuario

Star Micronics

Star Micronics LC-4511 Manual de usuario

Star Micronics

Star Micronics SLIP SP298 SERIES Manual de usuario

Star Micronics

Star Micronics SP500 Series Instrucciones de montaje

Star Micronics

Star Micronics TUP592 Manual de usuario

Star Micronics

Star Micronics NX-2450 Manual de usuario

Star Micronics

Star Micronics LC24-15 Manual de usuario

Star Micronics

Star Micronics TSP043 Series Manual de usuario

Star Micronics

Star Micronics 4111 Instrucciones de uso

Star Micronics

Star Micronics TSP800 Series Manual de usuario

Star Micronics

Star Micronics SP2000 Manual de operación y mantenimiento

Star Micronics

Star Micronics TSP2000 Series Manual de usuario

Star Micronics

Star Micronics TUP900 Series Guía de configuración rápida

Star Micronics

Star Micronics TUP400 Series Manual de usuario

Star Micronics

Star Micronics TSP1000 Series Guía de referencia rápida

Star Micronics

Star Micronics Radix Manual de usuario

Star Micronics

Star Micronics WinType 800C Manual de usuario

Star Micronics

Star Micronics TSP743II Series Manual de usuario

Star Micronics

Star Micronics TSP700II Series Manual de usuario

Star Micronics

Star Micronics TSP100LAN Manual de usuario

Star Micronics

Star Micronics SLIP SP298 SERIES Manual de operación y mantenimiento

Star Micronics

Star Micronics TSP1000 Series Manual de usuario

Star Micronics

Star Micronics TSP043E Series Manual de usuario

Manuales populares de Impresora de otras marcas

Lexmark

Lexmark 1400 Series Manual

Canon

Canon i70 Series Manual de usuario

Evolis

Evolis Elypso Manual de usuario

Kyocera

Kyocera FS-9530DN Manual de usuario

Canon

Canon LASER SHOT LBP-1210 Manual de usuario

Samsung

Samsung BIXOLON SRP-350plusF Manual de usuario

Canon

Canon PIXMA PRO-1 Series Manual de usuario

Canon

Canon PIXMA G3560 Guía de configuración

Dell

Dell Color Laser Printer 2130cn Manual de usuario

Tektronix

Tektronix Phaser 840 Manual de usuario

Epson

Epson ET-7750 Instrucciones de funcionamiento

Canon

Canon CLBR 460ps Manual de usuario

Eltron

Eltron P210 Guide Manual de usuario

Ricoh

Ricoh MD-P1 Manual de usuario

Epson

Epson SC-F7100 series Manual de usuario

Epson

Epson Stylus C40UX Manual de usuario

Canon

Canon imagePASS-A2 Manual de usuario

Canon

Canon S820D Manual de usuario
