Sony Trinitron KV-EF34M80 Manual de usuario

Trinitron Color TV

KV-EF34

3-864-789-31 (3)

Mode d’emploi

Avant de faire fonctionner cet appareil, lisez attentivement le présent mode

d’emploi et conservez-le pour toute référence ultérieure.

Operating Instructions

Before operating the unit, please read this manual thoroughly and retain it for

future reference.

Operating Instructions

Before operating the unit, please read this manual thoroughly and retain it for

future reference.

Operating Instructions

Before operating the unit, please read this manual thoroughly and retain it for

future reference.

M91

M80

M90

AVERTISSEMENT

•Cet appareil fonctionne avec de très hautes tensions dangereuses.

•Faites uniquement fonctionner ce téléviseur sur une tension comprise entre 110 et

240 V CA.

Pour prévenir tout risque d’incendie ou

d’électrocution, gardez cet appareil à l’abri de la

pluie et de l’humidité.

Ne faites pas fonctionner le téléviseur si des

liquides ou des solides sont tombés à l’intérieur.

Faites-le immédiatement contrôler par le personnel

qualifié.

N’ouvrez pas le châssis ni le panneau arrière du

téléviseur. Confiez-en l’entretien au personnel

qualifié.

N’installez pas le téléviseur dans un endroit chaud,

humide ou excessivement poussiéreux.

N’installez pas le téléviseur dans un espace confiné

comme une bibliothèque ou un meuble encastré.

Veillez à ne pas obstruer les ouïes de ventilation

du téléviseur.

Pour débrancher le téléviseur, saisissez le cordon

d’alimentation par la fiche. Ne tirez pas sur le

cordon proprement dit.

Débranchez le cordon d’alimentation pendant les

orages accompagnés de foudre ou lorsque vous

prévoyez de ne pas utiliser le téléviseur pendant

plusieurs jours.

Installez le téléviseur dans une position stable. Ne

laissez pas des enfants grimper dessus.

Ne branchez pas trop d’appareils électriques sur la

même prise d’alimentation. Veillez à ne pas

endommager le cordon d’alimentation.

Nettoyez le téléviseur à l’aide d’un chiffon doux et

sec.

N’utilisez pas de benzine, de diluant ou tout autre

produit chimique pour nettoyer le téléviseur.

Veillez à ne pas rayer le tube image.

Utilisation de votre

nouveau téléviseur

Table des matières

AVERTISSEMENT

Utilisation de votre nouveau téléviseur

Préparation ................................................................................................... 4

1re étape : Raccordement de l’antenne ................................................. 4

2e étape : Installation des piles dans la télécommande...................... 5

3e étape : Présélection automatique des chaînes................................. 5

Raccordement d’appareils en option ........................................................ 6

Fixation du téléviseur ................................................................................. 8

Regarder la télévision.................................................................................. 9

Opérations avancées

Visualisation de vos chaînes favorites

— FAVORITE CHANNEL................14

Regarder deux programmes en même

temps — PIP, TWIN ..........................15

Visualisation de plusieurs chaînes en

même temps

— PROGRAM INDEX ......................17

Ecouter le son spatial ........................20

Sélection d’une émission stéréo ou

bilingue

(KV-EF34M91/EF34M90 uniquement)

..............................................................21

Visualisation du télétexte

(KV-EF34M91 uniquement)..............23

Utilisation d’appareils en option.....25

Réglage de votre

configuration (MENU)

Présentation du menu système........27

Changement du réglage A/V

CONTROL ....................................29

Changement du réglage MULTI

PICTURE .......................................31

Changement du réglage

SET UP ...........................................33

Changement du réglage CH. PRESET

.........................................................36

Informations complémentaires

Dépannage ..........................................39

Fonction d’autodiagnostic ................42

Identification des composants et des

commandes.........................................43

Spécifications............. Couverture dos

Votre téléviseur est doté des fonctions

suivantes:

• FAVORITE CH pour une sélection simple et

rapide des chaînes de télévision (page 14)

• PIP & TWIN pour visualiser deux

programmes en même temps (page 15)

• PROGRAM INDEX pour afficher plusieurs

chaînes simultanément (page 17)

• Modes de personnalisation de votre téléviseur

PICTURE/SOUND/SURROUND

Votre téléviseur est également doté des

fonctions d’installation suivantes:

• Langues d’affichage des menus - Anglais/

arabe (KV-EF34M91/EF34M80), anglais/

chinois (KV-EF34M90) (page 11)

• Verrouillage parental CHILD LOCK pour

bloquer l’accès à certaines chaînes (page 34)

• INTELLIGENT VOL pour le réglage

automatique du volume (page 33)

• Fonction de syntonisation FINE (page 38)

4Utilisation de votre nouveau téléviseur

Préparation

1re étape

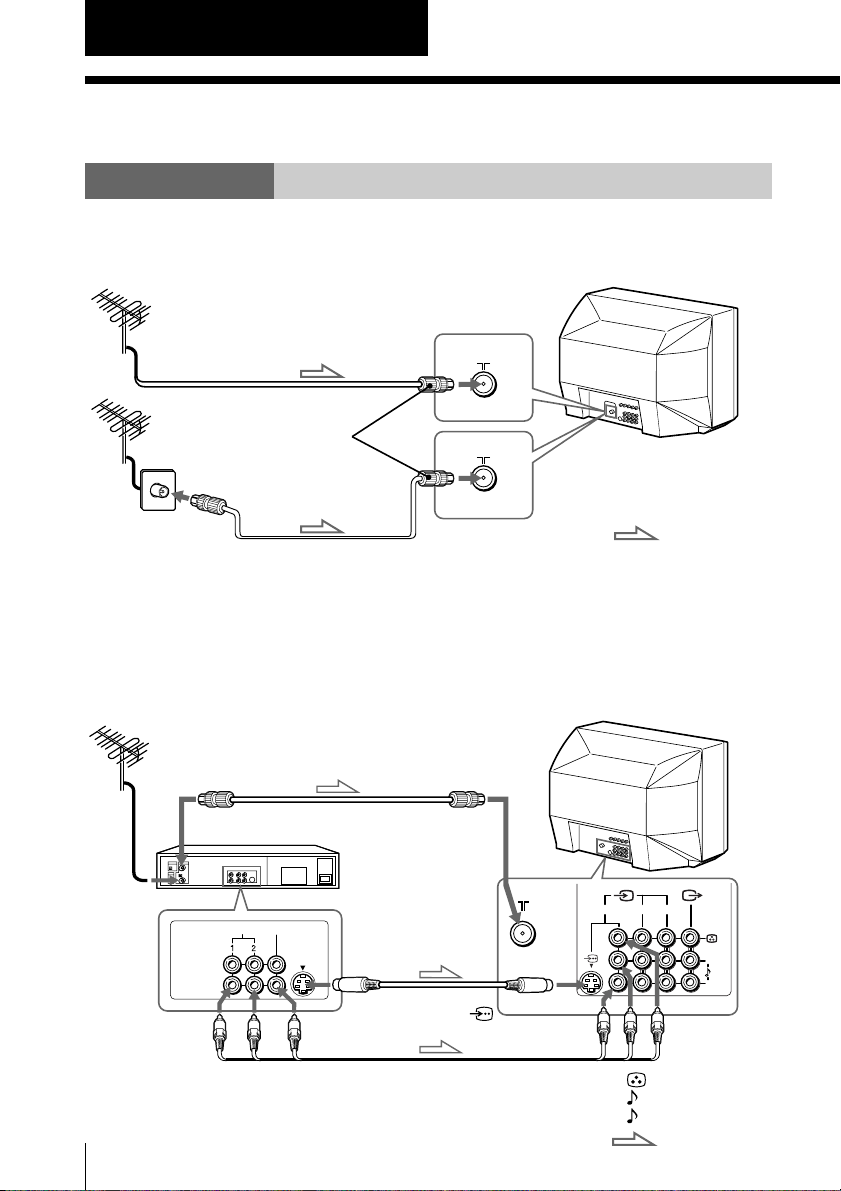

Raccordement de l’antenne

Si vous souhaitez raccorder un magnétoscope, reportez-vous au diagramme

“Raccordement d’un magnétoscope” ci-dessous.

ATTENTION

Ne branchez pas le cordon d’alimentation avant que tous les autres

raccordements aient été réalisés; un courant de fuite minime risque sinon de

passer via l’antenne et/ou d’autres bornes vers la masse.

Raccordement d’un magnétoscope

Pour reproduire une cassette vidéo, voir page 10.

Utilisation de votre

nouveau téléviseur

Connecteur IEC

(non fourni)

: Sens du signal

Câble d’antenne (non fourni)

Câble d’antenne

(non fourni)

VIDEO

VIDEO IN

VIDEO OUT

AUDIO

123

(MONO)

Vers les sorties

audio et vidéo

Magnétoscope

(jaune)

-L (MONO) (blanc)

-R (rouge)

Vers la sortie

S-VIDEO

Câble d’antenne (non fourni)

Câble audio/vidéo

(non fourni)

Câble S-VIDEO

(non fourni)

: Sens du signal

Vers

(entrée S-VIDEO)

Vers la sortie

d’antenne Vers ˘

(antenne)

Utilisation de votre nouveau téléviseur

Utilisation de votre

nouveau téléviseur

Remarques

• Si vous raccordez un magnétoscope monaural, branchez la fiche jaune sur

(la prise jaune) et la fiche noire sur -L (MONO) (la prise blanche).

• Si vous raccordez un magnétoscope à la borne ˘(antenne), présélectionnez la

sortie de signal du magnétoscope sur la position de programmation 0 du

téléviseur.

• Ne raccordez pas simultanément un appareil vidéo aux prises …3 (entrée

vidéo) à l’avant et aux prises …3 (entrée vidéo) à l’arrière de votre téléviseur;

sinon, l’image ne sera pas correctement affichée sur l’écran.

• Si (entrée S-VIDEO) et …1 (vidéo 1) sont connectés, (entrée

S-VIDEO) est sélectionné automatiquement. Pour visualiser l’entrée vidéo via

…1 (entrée vidéo), déconnectez le câble S-VIDEO.

2e étape

Installation des piles

dans la télécommande

Remarque

• N’utilisez pas des piles usagées ou des piles de types différents en même temps.

3e étape

Présélection automatique des chaînes

Conceil

• Appuyez deux fois sur MENU pour arrêter la présélection automatique des chaînes.

Vous êtes maintenant prêt. . .

Les chaînes sont automatiquement

présélectionnées sur votre téléviseur. Pour

présélectionner les chaînes manuellement,

reportez-vous à la page 37.

AUTO

PROGR

ONE-PUSH AUTOMATIC PROGRAMMING

AUTO PROGRAM

TV SYS :AUTO

VHF LOW

PR:

6Utilisation de votre nouveau téléviseur

Raccordement d’appareils en option

Vous pouvez raccorder des appareils audio/vidéo en option comme un

magnétoscope, un lecteur multidisque, un caméscope, une console de jeux vidéo ou

encore une chaîne stéréo. Pour l’utilisation de l’appareil raccordé, reportez-vous aux

pages 10 et 25.

Raccordement d’un caméscope/console de jeux

vidéo via les prises …(entrée vidéo)

Remarques

• Vous pouvez également raccorder un appareil vidéo aux prises …1, 2 ou

3 (entrée vidéo) à l’arrière de votre téléviseur.

• Ne raccordez pas simultanément un appareil vidéo aux prises …3 (entrée

vidéo) à l’avant et aux prises …3 (entrée vidéo) à l’arrière de votre

téléviseur; sinon, l’image ne sera pas correctement affichée sur l’écran.

• Si (entrée S-VIDEO) et …3 (entrée vidéo) sont connectés, (entrée

S-VIDEO) est sélectionné automatiquement. Pour visualiser l’entrée vidéo

via …3 (entrée vidéo), déconnectez le câble S-VIDEO.

Raccordement d’un appareil audio/vidéo via les

prises Ú(sortie moniteur)

Remarque

• Si vous raccordez un magnétoscope monaural, branchez la fiche jaune sur

(la prise jaune) et la fiche noire sur -L (MONO) (la prise blanche).

(MONO)

Vers la sortie

S-VIDEO

Avant du téléviseur

Caméscope

Console de

jeux vidéo

Vers les sorties

audio et vidéo

: Sens du signal

Vers

(entrée

S-VIDEO) Vers …3

(entrée vidéo)

Câble audio/vidéo (non fourni)

Câble S-VIDEO (non fourni)

123

(MONO)

(jaune)

-L (MONO)

(blanc)

-R (rouge)

Arrière du téléviseur Vers la

sortie

d’antenne

Vers les entrées

audio et vidéo

Système audio

Magnétoscope

: Sens du signal

Vers Ú

(sortie

moniteur)

Câble d’antenne (non fourni)

Câble audio/vidéo

(non fourni)

Vers les

entrées

audio

Utilisation de votre nouveau téléviseur

Utilisation de votre

nouveau téléviseur

Remarques

• Certaines bornes du lecteur DVD peuvent être identifiées différemment:

• Etant donné que les images de haute qualité d’un disque DVD contiennent

beaucoup d’informations, il se peut que des parasites apparaissent dans

l’image. Dans ce cas, réglez la netteté (“SHARP”) dans le menu PERSONAL

ADJUST du menu PICTURE MODE (voir page 30).

• Raccordez directement votre lecteur DVD à votre téléviseur. Le raccordement

du lecteur DVD par l’intermédiaire d’un autre appareil vidéo provoquera des

parasites indésirables dans l’image.

Lecteur DVD

Vers

L (blanc)

R (rouge)

Câble audio

(non fourni)

Vers la sortie

vidéo composant

Câble vidéo composant

(non fourni)

Vers la

sortie audio

: Sens du signal

Vers

(entrée vidéo

composant)

Raccordement d’un lecteur DVD

Raccordez les connecteurs …1, 2 ou 3 (entrée vidéo) /(audio/vidéo) de votre

téléviseur à LINE OUT sur votre lecteur DVD.

Raccordement d’un lecteur DVD via les

connecteurs de sortie vidéo composant

1 Raccordez R et L sous (entrée vidéo composant) de votre téléviseur aux

connecteurs de sortie LINE OUT, AUDIO R et L de votre lecteur DVD.

2 Au moyen d’un câble vidéo composant, raccordez Y, CBet CRsous (entrée

vidéo composant) de votre téléviseur aux connecteurs de sortie COMPONENT

VIDEO OUT Y, CBet CRde votre lecteur DVD.

Lecteur DVD

Câble audio/vidéo

(non fourni) (jaune)

-L (MONO) (blanc)

-R (rouge)

Vers …1, 2 ou 3

(entrée vidéo)

: Sens du signal

Raccordez A (sur le lecteur DVD)

Y (vert) Y

CB(bleu) Cb, B-Y ou PB

CR(rouge) Cr, R-Y ou PR

VIDEO

R-AUDIO-L

LINE OUT

123

(MONO)

VIDEO

R-AUDIO-L

LINE OUT

COMPONENT VIDEO OUT

S VIDEO OUT

R L Y C

8Utilisation de votre nouveau téléviseur

3.8mm

Fixation du téléviseur

Pour empêcher le téléviseur de tomber, fixez-le selon l’une des méthodes suivantes:

AA l’aide des vis fournies, fixez la sangle de stabilisation sur le support du

téléviseur et à l’arrière du téléviseur en la faisant passer par l’orifice prévu à

cet effet.

BFaites passer une corde ou une chaîne dans les brides et fixez celles-ci à

l’arrière du téléviseur et à un mur ou à un pilier.

Remarque

• Utilisez uniquement les vis fournies. L’utilisation d’autres vis risque

d’endommager le téléviseur.

Utilisation de votre nouveau téléviseur

Utilisation de votre

nouveau téléviseur

Touches

numériques

PROGR +/–

123

456

-/--

231

564

897

0JUMP

PIC MODE

PROGR

A/B

PIP PROGR

ZOOM

LEFT

FAVORITE PROGR

INDEX

ZOOM

RIGHT

SURROUND

SOUND

MODE

PIP PROGR

VIDEO

TITLE

ENTER

Regarder la télévision

Cette section présente les fonctions

utilisées pendant que vous regardez la

télévision. La plupart des opérations

peuvent être exécutées au moyen de la

télécommande.

1Appuyez sur Upour mettre le

téléviseur sous tension.

Alors que le téléviseur se trouve

en mode de veille (l’indicateur u

du téléviseur est allumé en rouge),

appuyez sur ude la

télécommande ou du téléviseur.

Les indicateurs PROGR +/–,

.+/– et …du téléviseur

s’allument.

2Appuyez sur PROGR +/– ou sur

les touches numériques pour

sélectionner une chaîne de

télévision.

Pour les numéros à deux chiffres,

appuyez sur ÷et puis introduisez le

numéro (par ex., pour le canal 25,

appuyez sur ÷et puis sur 2 et 5).

suite page suivante

10 Utilisation de votre nouveau téléviseur

231

564

897

JUMP

PIC MODE

PROGR

A/B

PIP PROGR

ZOOM

LEFT

FAVORITE PROGR

INDEX

ZOOM

RIGHT

SURROUND

SOUND

MODE

PIP PROGR

VIDEO

TITLE

ENTER

Pour

Mettre le téléviseur temporairement

hors tension

Mettre le téléviseur complètement

hors tension

Régler le volume

Couper temporairement le son

Visualiser l’entrée vidéo

(magnétoscope, caméscope, etc.)

Revenir à la chaîne précédente

Afficher les informations à l’écran*

Opérations complémentaires

…

;

JUMP

.+/–

PROGR +/–

V/b/v/B/ENTER

Appuyez sur

L’indicateur udu téléviseur s’allume en rouge.

Usur le téléviseur.

.+/–.

¤.

…(ou …sur le téléviseur) pour sélectionner

“VIDEO 1”, “VIDEO 2", “VIDEO 3”, ou “DVD”.

Pour revenir à la chaîne précédente, appuyez sur ;(ou

…sur le téléviseur).

JUMP.

* L’image, le son et la position de programmation ou le mode vidéo sont

affichés. Les informations sur l’image et le son disparaissent au bout

d’environ 3 secondes.

Regarder la télévision (suite)

Otros manuales para Trinitron KV-EF34M80

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de TELEVISOR de Sony

Sony

Sony Bravia KDL-75W850C Manual de usuario

Sony

Sony FD Trinitron WEGA KV-36FS100 Manual de usuario

Sony

Sony KDF-42WE655 - 42" Grand Wega™ Integrated Lcd Rear Projection... Manual de usuario

Sony

Sony BRAVIA KD-49X727E Manual de usuario

Sony

Sony BRAVIA KD-55XF8096 Manual de usuario

Sony

Sony BRAVIA KD-65X7007G Manual de usuario

Sony

Sony WEGA KLV-S19A10 Manual de usuario

Sony

Sony KLV-32M300A Manual de usuario

Sony

Sony Bravia KD-49X8500G Manual de usuario

Sony

Sony KV-EX29M67 Manual de usuario

Sony

Sony BRAVIA KDL-32R500C Manual de usuario

Sony

Sony WEGA KD 32FS130 Manual de usuario

Sony

Sony BRAVIA XBR-79X900B Manual de usuario

Sony

Sony KDL-40V2500 - Bravia V-series Lcd Hdtv Manual de usuario

Sony

Sony TRINITRON KV-27XBR351 Manual de usuario

Sony

Sony XR-75X90L Manual de usuario

Sony

Sony TRINITRON KV-ES38N90 Manual de usuario

Sony

Sony GrandWega KDF-46E2000 Manual de usuario

Sony

Sony Trinitron KV-EX29M93 Manual de usuario

Sony

Sony FD Trinitron WEGA Hi-Scan KD-34XS955 Manual de usuario

Sony

Sony Bravia XBR-65X950B Manual de usuario

Sony

Sony Trinitron KV-DX32K9H Manual de usuario

Sony

Sony KD-79X9005B Manual de usuario

Sony

Sony KLV-32D300A Manual de usuario

Manuales populares de TELEVISOR de otras marcas

Philips

Philips Colour Television Manual de usuario

Toshiba

Toshiba 27A10 Manual de usuario

Philips

Philips 42PF9630A/37 Manual de usuario

Hitachi

Hitachi 32FX48B Manual de usuario

DAEWOO ELECTRONICS

DAEWOO ELECTRONICS DTQ-14V1FC Manual de usuario

Changhong Electric

Changhong Electric uhd55b6000is Manual de usuario

Philips

Philips Matchline 21CE7551 Manual de usuario

Panasonic

Panasonic Genus TX-G10 Manual de usuario

Toshiba

Toshiba 19A20 Manual de usuario

Philips

Philips 25PT4523-16 Manual de usuario

Philips

Philips PR0930X3 Manual de usuario

Philips

Philips Brilliance 231P4QPY Manual de usuario

Samsung

Samsung 55S9 B Series Manual de usuario

Philips

Philips 32HF9385D Guía de solución de problemas

Sharp

Sharp LC-40FI5012E Manual de usuario

Loewe

Loewe Table Stand Reference 55 Manual de usuario

Philips

Philips 32PFH5300 Manual de usuario

Sylvania

Sylvania 6427FB Manual de usuario
