Sony XDBK-109 Manual de usuario

EXTERNAL SSD ACCESS OPTION

XDBK-109

電気製品は、安全のための注意事項を守らないと、

火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあり

ます。この取扱説明書をよくお読みのうえ、製品を安全にお使いください｡お読みになった

あとは、いつでも見られるところに必ず保管してください｡

OPERATING INSTRUCTIONS

[Japanese/English]

1st Edition

2対応機器

本SxSメモリーカードには、プロフェッ

ショナルメディアステーション

XDS-PD2000用のオプションキーが収録さ

れています。オプションキーを

XDS-PD2000にインストールすることによ

り、XDS-PD2000に内蔵されているオプ

ション機能を有効にすることができます。

◆ 有効になるオプション機能については、

XDS-PD2000のオペレーションマニュアル

をご覧ください。

◆ 本製品について詳しくは、ソニーの営業担当

者またはサービス担当者にお問い合わせくだ

さい。

ご注意

•本SxSメモリーカードは、オプションキーが保

存されている状態では、ファイルの書き込みや

読み出し、消去、初期化はできません。オプ

ションキーのインストール後は、通常のSxS メ

モリーカードとして使用できます。

•SxSメモリーカード上の製品名シールは、はが

すことができます。付属のシールをご使用にな

るときは、製品名シールをはがしてください。

•オプションキーが保存されているSxSメモリー

カードをXDS-PD2000以外の機器に挿入する

と、「メディア（A）は使用できません／交換し

てください」と表示されます。

•オプションキーが保存されているSxSメモリー

カードをコンピューターのメモリーカードス

ロットに挿入してもカードは使用できません。

•SxSメモリーカードへのアクセス中にカードを

抜くと、記録データが消滅したり破壊されるこ

とがあります。

•SxSメモリーカード内に、最新版のオペレー

ションマニュアルが収納されています。オペ

レーションマニュアルは、オプションキーのイ

ンストール後にアクセス可能となります。SxS

メモリーカードをフォーマットする前にコン

ピューターに転送してください。

• XDBK-109を使用するためには、別売のUSB3.0

INTERFACE BOARD XDBK-108が必要です。

◆SxSメモリーカードの通常の使い方について

詳しくは、XDS-PD2000に付属のオペレー

ションマニュアルの「メモリーカードの取り

扱い」をご覧ください。

• XDS-PD2000(SY)：Serial No. 10001〜

10283（XDBK-104(SY)でアップグレード

されていること）

• XDS-PD2000(SY)：Serial No. 11001〜

対応機器は、Ver.3.00以上にアップグレー

ドされている必要があります。

対応機器

日本語

オプションキーをインストールする 3

1本SxSメモリーカードをXDS-PD2000

のスロットAに挿入する。

ご注意

本SxSメモリーカードはスロットBでは使用

できません。

2メンテナンスメニューを表示し、メ

ンテナンスメニュー項目M2:

SERVICE SUPPORTから

M23:OPTION KEYを選択する。

メンテナンスメニューを表示する

には

基本操作画面またはビデオモニター画面

を表示し、SHIFTボタンとPAGE/HOME

ボタンを押したままMENUボタンを押し

ます。

3「INSTALL」を選択する。

インストールを中止するには

EXITファンクション（F6）ボタンを押し

ます。

4オプションキー「XDBK-109」を選

択し、SETファンクション（F5）ボ

タンを押す。

インストールを中止するには

RETURN

ボタンを押して手順

の画面に戻

り、

ファンクションボタンを押します。

ファンクションボタンの設定によって次

のような動作が行われます。

F6ファンクションボタンに「EXIT」が

割り当てられている場合：メ

ニューが閉じられます。

F6ファンクションボタンに

「REBOOT」が割り当てられている

場合：XDS-PD2000が再起動しま

す。

オプションキーをイン

ストールする

4オプションキーを移動する

5パスワード（4桁の数字）を入力す

る。

ご注意

ここで設定したパスワードは、オプション

キーを移動するときに必要です。忘れないよ

うに記録しておいてください。

6SETファンクション（F5）ボタンを

押す。

インストールが開始されます。

インストールが正常に終了すると、

XDS-PD2000が自動的に再起動します。

インストールしたオプションキーは、再

起動後に有効になります。

オプションキーを他のXDS-PD2000に移動

することができます。

まず、下記の手順でオプションキーがイン

ストールされているXDS-PD2000からキー

を削除し、本SxSメモリーカードに移動し

ます。

次に、「オプションキーをインストールす

る」の手順に従って、別のXDS-PD2000に

オプションキーをインストールします。

ご注意

オプションキーは必ず、本SxSメモリーカードに移

動してください。他のSxSメモリーカードに移動し

た場合の動作は保証いたしません。

1本SxSメモリーカードをXDS-PD2000

のスロットAに挿入する。

ご注意

本SxSメモリーカードはスロットBでは使用

できません。

2メンテナンスメニューを表示し、メ

ンテナンスメニュー項目M2:

SERVICE SUPPORTから

M23:OPTION KEYを選択する。（「オ

プションキーをインストールする」

の手順2をご覧ください）

3「REMOVE」を選択する。

オプションキーを移動

する

オプションキーを移動する 5

移動を中止するには

EXITファンクション（F6）ボタンを押し

ます。

4オプションキー「XDBK-109」を選

択し、SETファンクション（F5）ボ

タンを押す。

移動を中止するには

RETURNボタンを押して手順3の画面に

戻り、

F6ファンクションボタンを押しま

す。

ファンクションボタンの設定によって次

のような動作が行われます。

F6ファンクションボタンに「EXIT」が

割り当てられている場合：メ

ニューが閉じられます。

F6ファンクションボタンに

「REBOOT」が割り当てられている

場合：XDS-PD2000が再起動しま

す。

5オプションキーのインストール時に

指定した4桁のパスワードを入力し、

SETファンクション（F5）ボタンを

押す。

ご注意

パスワードを忘れてしまった場合は、パス

ワードのリセットが必要になります。詳しく

は、ソニーのサービス担当者にお問い合わせ

ください。

6確認のメッセージが表示されたら、

SETファンクション（F5）ボタンを

押す。中止するときは、RETURN

ファンクション（F1）ボタンを押

す。

移動が開始されます。

オプションキーの移動が正常に終了する

と、

XDS-PD2000が自動的に再起動しま

す。

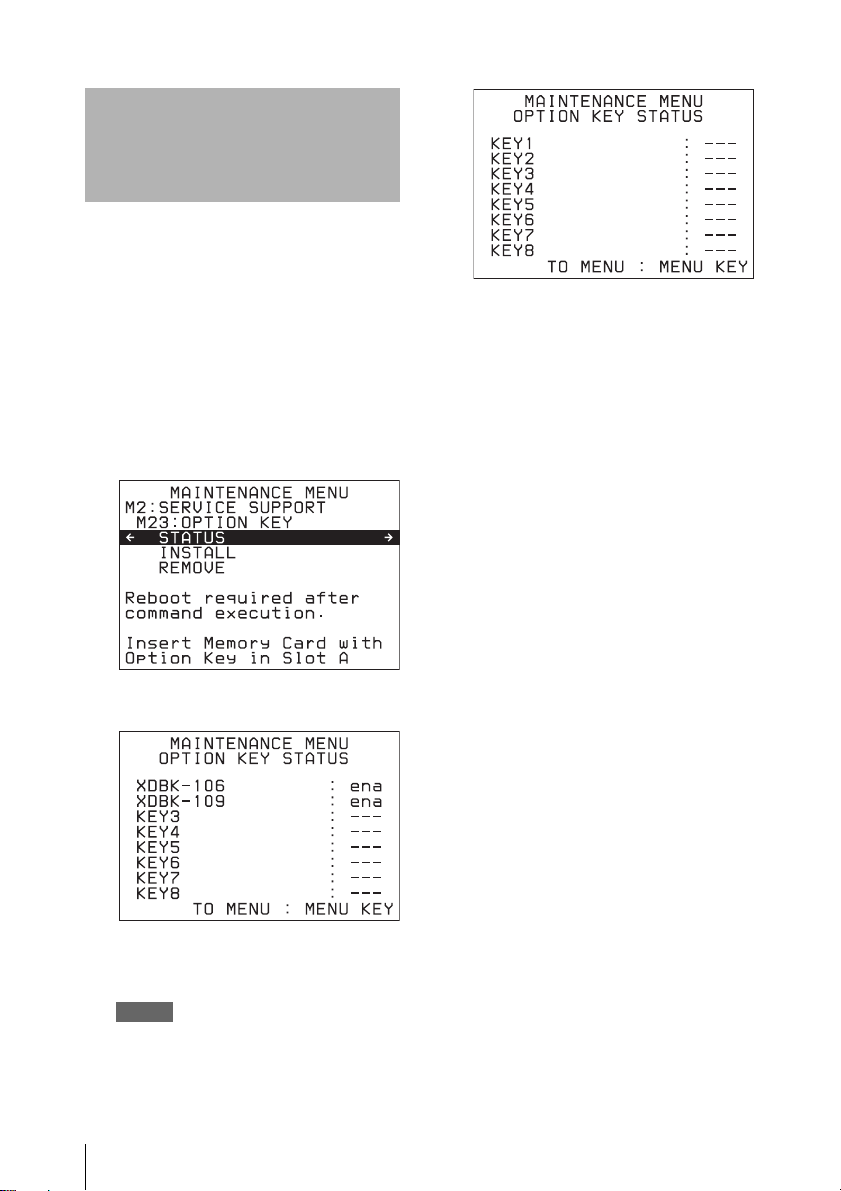

6インストール済みのオプションキーを確認する

XDS-PD2000にインストールされているオ

プションキーを確認することができます。

1メンテナンスメニューを表示し、メン

テナンスメニュー項目M2: SERVICE

SUPPORTからM23:OPTION KEYを

選択する。（「オプションキーをインス

トールする」の手順2をご覧ください）

2「STATUS」を選択する。

オプションキーの名前（XDBK-109）と

状態（ena）が表示されます。

オプションキーが何もインストールされ

ていないときは、次の画面が表示されま

す。

ご注意

表示内容は、機器により異なります。

インストール済みのオプ

ションキーを確認する

最新版オペレーションマニュアルの転送 7

本SxSメモリーカード内に保存されている

最新版のオペレーションマニュアルをコン

ピューターに転送します。既にお持ちのオ

ペレーションマニュアルの最新版をコン

ピューターに転送してください。

ご注意

•オペレーションマニュアルの転送は、オプショ

ンキーをインストールしたあとに行ってくださ

い。

•SxSメモリーカードを初期化するとメモリー

カード内のオペレーションマニュアルを参照で

きません。初期化する前に，必ず最新版のオペ

レーションマニュアルをコンピューターに転送

してください。

1コンピューターとSxSメモリーカード

USBリーダー /ライター SBAC-US30

を接続する。

2本SxSメモリーカードをSBAC-US30

のスロットに挿入する。

3ルートディレクトリーの直下に保存

されている最新版のオペレーション

マニュアルをコンピューターに転送

する。

ディレクトリー構造

a) ルートディレクトリー

最新版オペレーション

マニュアルの転送

お使いになる前に、必ず動作確認を行ってくだ

さい。故障その他に伴う営業上の機会損失等は

保証期間中および保証期間経過後にかかわらず、

補償はいたしかねますのでご了承ください。

Supported Devices

Before operating the unit, please read this manual

thoroughly and retain it for future reference.

This SxS memory card includes an option key for

the XDS-PD2000 Professional Media Station.

Installing the key on the XDS-PD2000 enables

use of optional functions built into the

XDS-PD2000.

For details on the optional functions, refer to the

Operation Manual supplied with the XDS-PD2000.

For more information on this product, contact your

Sony dealer or Sony service representative.

Notes

• This SxS memory card is protected against writing,

loading, or deleting of files, and formatting when the

option key is stored in the card. The card can be used

as a normal SxS memory card once the option key has

been installed.

• The product name label on the SxS memory card can

be removed. To use a label supplied with the product,

peel off the product name label.

• If you insert an SxS memory card on which the option

key is stored into devices other than the XDS-PD2000,

the “Unknown Media (A) / Please Change” message

will be displayed.

• If you insert an SxS memory card with the option key

stored into a computer, the card cannot be accepted.

• Recorded data may be lost or corrupted if an SxS

memory card is removed while it is being accessed.

• The latest revision of the Operation Manual is stored

on this SxS memory card. The Operation Manual can

be accessed after installing the option key. Transfer the

Operation Manual to your computer before formatting

the SxS memory card.

• To use the XDBK-109, the XDBK-108 USB3.0

Interface Board is required.

For details on normal usage of an SxS memory card,

refer to “Handling SxS Memory Cards” in the

Operation Manual supplied with the XDS-PD2000.

• XDS-PD2000 (SY): Serial No. 10001 to 10283

(upgraded using XDBK-104 (SY))

• XDS-PD2000 (SY): Serial No. 11001 and

higher

Supported devices must have been upgraded to

Ver. 3.00 or later.

Supported Devices

English

Installing the Option Key 9

1Insert the SxS memory card into slot A

of the XDS-PD2000.

Note

The SxS memory card cannot be used in slot B.

2Display the maintenance menu, and

select maintenance menu item

M23:OPTION KEY under M2:

SERVICE SUPPORT.

To display the maintenance menu

Display the basic operation screen or the

video monitor screen, and press the MENU

button while holding down the SHIFT button

and the PAGE/HOME button.

3Select “INSTALL.”

To cancel the installation

Press the EXIT function button (F6).

4Select the option key “XDBK-109” to be

installed and press the SET function

button (F5).

To cancel the installation

Press the RETURN button to display the

screen shown in step 3, and then press the F6

function button.

You can abort the menu operation as follows.

When “EXIT” is assigned to the F6

function button: The menu is closed.

When “REBOOT” is assigned to the F6

function button: The XDS-PD2000

restarts.

5Enter a password (desired 4-digit

number).

Installing the Option Key

Moving the Option Key

Note

You need the designated password when you move

the option key. Record the password as a reminder.

6Press the SET function button (F5).

Installation begins.

When installation of the option key ends

successfully, the XDS-PD2000

automatically restarts.

After the XDS-PD2000 restarts, the installed

option key becomes valid.

You can move the option key from one

XDS-PD2000 to another.

First, perform the following to remove the option

key from the XDS-PD2000 on which the option

key is currently installed and move it to the SxS

memory card.

Next, perform the procedure described in

“Installing the Option Key” to install the option

key on a different XDS-PD2000.

Note

Be sure to move the option key to this SxS memory card.

The operation of the option key is not guaranteed if it has

been moved to an optional card.

1Insert the SxS memory card into slot A

of the XDS-PD2000.

Note

The SxS memory card cannot be used in slot B.

2Display the maintenance menu and

select maintenance menu item

M23:OPTION KEY under M2:

SERVICE SUPPORT. (See step 2in

“Installing the Option Key.”)

3Select “REMOVE.”

To cancel the removal

Press the EXIT function button (F6).

Moving the Option Key
