Sony HSBK-X201 Manual de usuario

設置説明書

Installation Instructions

Hard Disk Drive

3-869-830-02(1)

2001 Sony Corporation

HSBK-X201

•ご使用にあたっては、デジタルサーベイランスレコーダーHSR-X200/

X209/X216/X206/J2009/J2016シリーズに付属の取扱説明書の「安

全のために」をよくお読みください。

•HSBK-X201は、サービス専用部品です。お客様が取り付け作業を行

なうことはできません。お客様が取り付け作業を行なった場合は、

HSR-X200/X209/X216/X206/J2009/J2016シリーズ本体と HSBK-

X201 の製品保証が無効となり、アフターサービスの対象外になりま

す。

また、本機を誤って装着すると、火災・感電やその他の事故により、

けがをしたり周辺の物品に損害を与えたりすることがあります。危険を

避けるため、装着は、販売店またはソニーサービス窓口にご相談くだ

さい。

WARNING

The HSBK-X201 Hard Disk Drive is a servicing part that

should be handled by a service technician only. Installation

must NEVER be performed by a user. If a user performs

installation, the product warranty for both the HSR-X200/

X209/X216/X206/J2009/J2016 series recorder and the

HSBK-X201 will become void, and the units will not be

accepted for repair.

If the equipment is installed incorrectly, personal injury or

damage to peripheral items may occur due to fire, shock, or

other accidental circumstances. To avoid such risks, leave

installation to your Sony dealer or service representative.

概要/Introduction

日本語

HSBK-X201は、ソニーデジタルサーベイランスレコーダーHSR-X200/

X209/X216/X206/J2009/J2016シリーズのサービス専用ハードディスク

ドライブです。

HDDを交換するときは

あらかじめ H DD のラベルに表示されているジャンパーの設定方法に

従って、ジャンパーを Masterまたは Slave の位置に設定してください。

MasterとSlaveのどちらに設定するかは、交換前のHDDに合わせてく

ださい。

設定後、次ページ以降の「取り付け」を参照して、レコーダーのマスター

HDD（レコーダーの後面パネル側）、またはスレーブ HDD（レコーダー

の前面パネル側）と交換してください。

HDDから外した電源コネクターおよび ATAケーブルを接続してくださ

い。

English

The HSBK-X201 is a hard disk drive for the Sony HSR-

X200/X209/X216/X206/J2009/J2016 series Digital

Surveillance Recorder and is used for servicing (by a

technician) only.

When replacing the HDD

Set the jumper of the HDD to the Master or Slave position

according to the instructions on the label of the HDD in

advance. Set the jumper to the same Master/Slave position as

the jumper on the HDD that is being replaced.

After setting the jumper position, refer to “Installation”

herein to replace the master HDD (toward the rear panel of

the recorder) or the slave HDD (toward the front panel of the

recorder).

Connect the power connector and ATA cable disconnected

from the old HDD to the new HDD.

取り付け/Installation

ご注意: 本体の電源コードをコンセントから抜いてから作業を行ってください。

Caution: Disconnect the unit before starting installation.

HSR-X200/X209/X216 Series

14か所のネジを外し、トップカバーを外す。

Remove the top cover by loosening the four screws.

2各3か所のネジを外し、2本の上部固定レールを外す。

Remove the two upper fixing rails by loosening their

three screws each.

3交換したい方のHDDから電源コネクターと A T A ケーブルコ

ネクターを外し、HDDをセットから取り外す。

Disconnect the power connector and ATA cable connector

from the HDD that is being replaced, and remove the HDD

from the recorder.

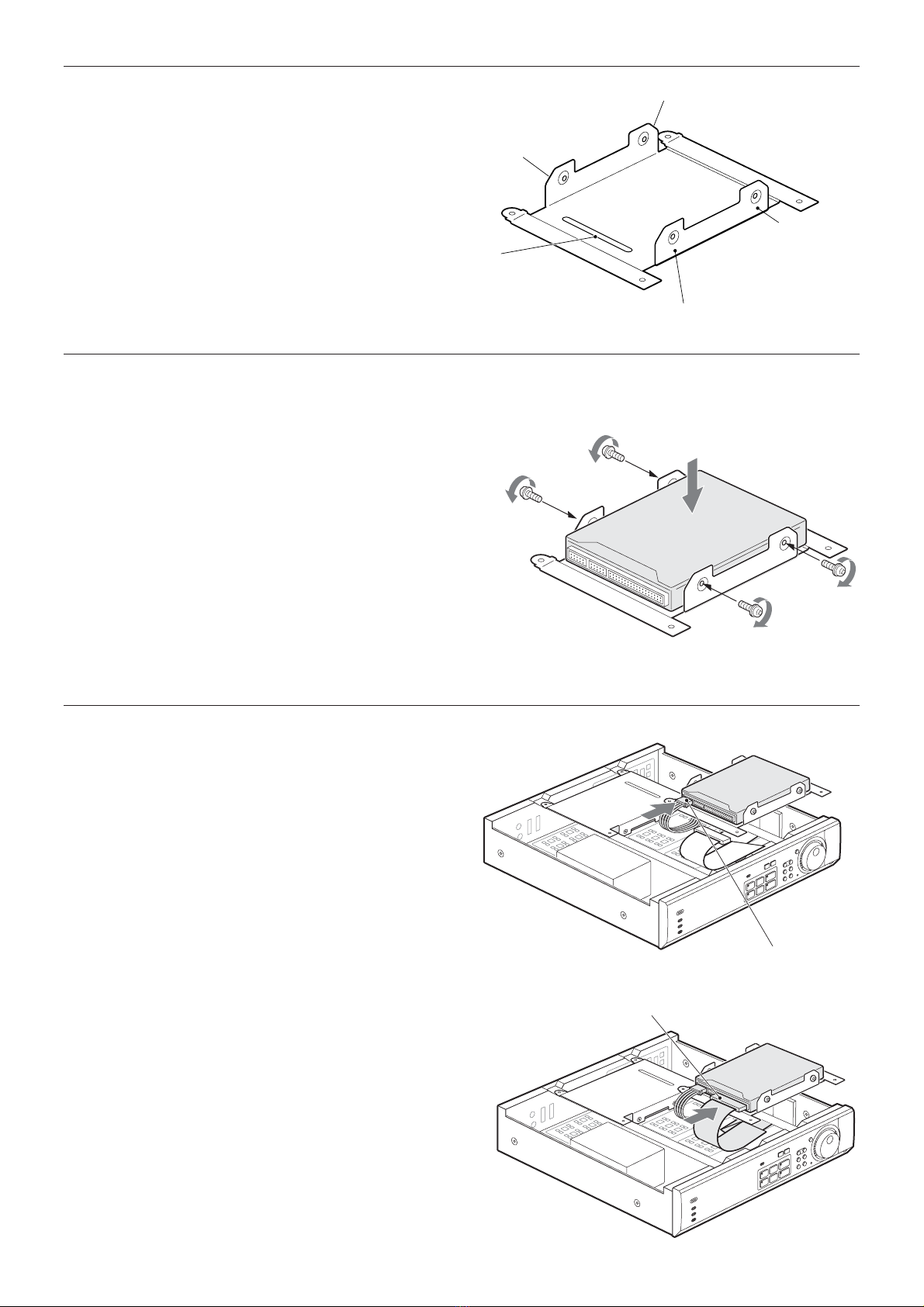

44か所のネジを外し、HDDを取り外した後、HDDホルダーを、

平らな場所に図のように置く。

Remove the four screws and HDD from the

HDD holder, and place the holder on a flat

surface, as shown in the figure.

5サービス用 HDDをHDDホルダーに取り付ける。

1) HDDの端子側がホルダーの長穴側に向くようにはめ込

む。

2) 番号1が刻印表示されたネジ穴を使用して、HDDのネジ

穴とHDDホルダーのネジ穴をセンター合わせし、HDDに

付属のネジで刻印表示の番号順に固定する。

Attach the servicing HDD to the HDD holder.

1) Mount the HDD with its receptacle side towards

the long hole side of the holder.

2) Using the hole with the engraved number 1, align

the center of the screw holes on the HDD and

those on the HDD holder, then secure the HDD

with the screws supplied to the HDD in sequence

of the engraved numbers.

6HDDに電源コネクターとATAケーブルコネクターを接続する。

ご注意: マウントレールに荷重をかけないようにご注意くださ

い。レールが変形します。

Connect the power connector and ATA cable

connector to the HDD.

Caution: Do NOT apply load to the mount rail. It

may become deformed.

刻印番号1

Engraved number 1

刻印番号2

Engraved number 2

刻印番号3

Engraved number 3

刻印番号4

Engraved number 4

長穴

Long hole

2)-1

2)-2

2)-3

2)-4

電源コネクター

Power connector

ATAケーブルコネクター

ATA cable connector

7HDDホルダーの上下を返す。

Turn the HDD holder upside down.

8HDDホルダーの固定部を、後面パネル側の標準（マスター）

HDD用のホルダーの下に差し込む。

Insert the projections of the HDD holder under the

holder for the standard (master) HDD.

9ATAケーブルをコンパクトに何ケ所か折り畳む。

ご注意: ATAケーブルが本体内の冷却ファンの前を塞がない

ように、本体側面と平行になるように折り畳んでください。冷

却ファンの前が塞がれると、内部の熱（電源および HDD の

熱）が効率良く排気されなくなり、HDDの寿命が短くなったり、

故障の原因となります。

Fold the ATA cable compactly at several points.

Caution: Fold the ATA cable with its edge parallel

to the side panel of the recorder so that the cable does

not block the ventilation fan. If the fan is blocked,

heated air (from the power unit and HDD) inside the

unit cannot be efficiently ventilated. This will shorten

the life of the HDD and may cause a problem.

10 手順2で取り外した2 本の上部固定レールを元どおりに固定する。

Secure the two fixing rails removed in step 2 in their original positions.

11トップカバーを元どおりに取り付ける。

Attach the top cover in its original position.

ATAケーブル

ATA cable

冷却ファン

Cooling fan

HSR-X206/J2009/J2016 Series

1左右のネジ4 本を外し、トップカバーを矢印方向に取り外す。

Remove the four screws on both sides, and remove

the top cover in the direction of the arrow.

2HDDユニットのコネクタから、ウルトラATAケーブルおよび

ハーネスを外す。

Disconnect the ultra ATA cable and harness from the

connectors on the HDD unit.

3ネジ 4 本を外し、HDDホルダーを矢印方向に取り外す。

Remove the four screws, and remove the HDD holder

in the direction of the arrow.

トップカバー

Top cover

ネジ3 x 6A

Screws 3 x 6A ネジ3 x 6A

Screws 3 x 6A

BSW3 x 16

HDDユニット

HDD unit

HDDホルダー

HDD holder

BSW3 x 16 ハーネス

Harness

ウルトラATAケーブル

Ultra ATA cable

4HDDユニットを裏返して特殊ネジ4 本を外し、HDDホルダー

1からHDD ユニットを取り外す。

Turn the HDD unit upside down, and

remove the four special screws, then

remove the HDD unit from the HDD holder

HDDユニットをHDDホルダー1に取り付けるとき

は、刻印番号1〜刻印番号4の順番にネジ4本を締

め付けてください。

When attaching the HDD unit to the HDD

holder 1, tighten the four screws in the

order of engraved numbers 1 to 4.

5手順1 〜4を逆に行い、HDD ユニットを本体に取り付ける。

Perform steps 1 to 4 in reverse to attach the HDD unit to the main unit.

HDDホルダー1

HDD holder 1

特殊ネジ 3.5 x 4.5

Special screws 3.5 x 4.5

特殊ネジ 3.5 x 4.5

Special screws 3.5 x 4.5

刻印番号2

Engraved number 2

刻印番号4

Engraved number 4

刻印番号1

Engraved number 1

刻印番号3

Engraved number 3

HDDユニット

HDD unit

Sony Corporation Printed in Japan
