Sony IFB-G90E Manual de usuario
1
3-865-266-11 (1)
Signal Interface
Board
© 1998 by Sony Corporation
IFB-G90E
Installation Manual for Dealers Page 2
Manuel d’installation pour les revendeurs Page 6
Installationsanleitung für Händler Seite 10
Manual de instalación para proveedores Página 14
Manuale d’installazione per distribuitori Pagina 18
2
The IFB-G90E signal interface board is a PC board to be mounted on
Sony VPH-G90E Multiscan Projector so that composite video or S
video (Y/C) signals from video equipment can be input/output.
Mounting the IFB-G90E
Note
Mounting or removal of the signal interface board must be performed
by qualified personnel only.

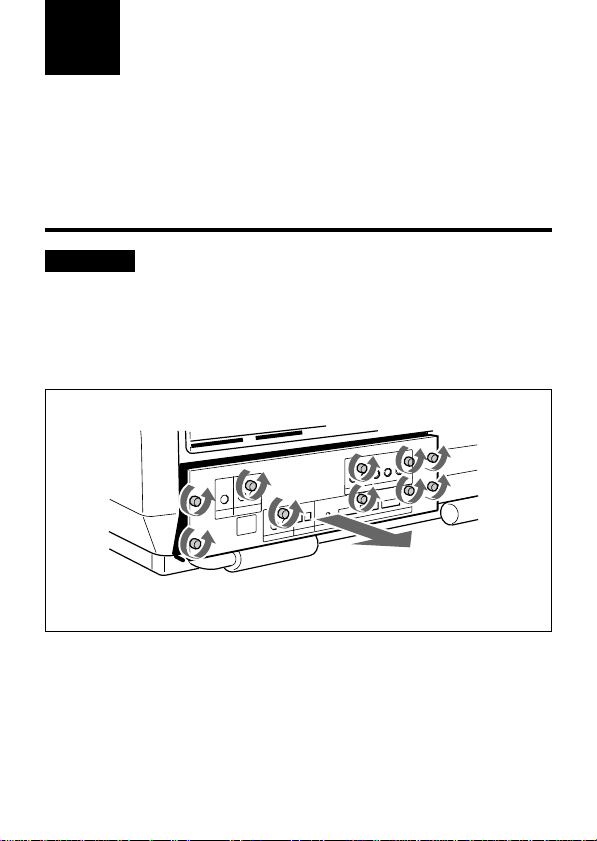

1 Loosen the ten screws completely and remove the connector
panel of the projector.
English
3
2 Plug in the connector at the end of the wires threading from
the IFB-G90E to the CN351 connector of the projector’s BA
board.
3 Push in the IFB-G90E and tighten the ten screws.
When removing the IFB-G90E, loosen the screws completely and pull
it out.
CN351
IFB-G90E
4
TRIGGER
LINK
S VIDEO
OUT
IN
C IN
Y IN
VIDEO
VIDEO
R-Y/P
R
RB-Y/P
S
G B SYNC/HD VD
INPUT A
Y
CONTROL S
PLUG IN POWER
DEVICE INDEX
IN
OUT
IN
OUT
IN
OUT
REMOTE
RS-232C/422A
RS-232C RS-422A
IN OUTPJ COM
Location and Function of Parts
1VIDEO IN/OUT connectors
VIDEO IN connector (BNC type)
Connects to the composite video output of video equipment.
VIDEO OUT connector (BNC type)
Connects to the composite video input of a color monitor.
2S VIDEO IN/OUT (input/output) connectors
S VIDEO IN/OUT connectors (4-pin, mini-DIN type)
Connects to the S video output or input of video equipment.
Y IN/C IN connectors (BNC type)
Connects to the Y and C video outputs of video equipment.
1
2
5
Specifications
Input connectors
VIDEO IN connector (BNC type):
Composite video signal input, 1 Vp-p ±2 dB, sync negative,
75 ohms terminated
Y IN connector (BNC type):
Luminance signal input, 1 Vp-p ±2 dB, sync negative,
75 ohms terminated
C IN connector (BNC type):
Chrominance signal input, 0.286 Vp-p ±2 dB (NTSC), 0.3 Vp-p
±2 dB (PAL), sync negative, 75 ohms terminated
S VIDEO IN connector (4-pin mini-DIN type):
Y (luminance) signal input: 1 Vp-p ±2 dB, sync negative,
75 ohms terminated
C (chrominance) signal input: 0.286 Vp-p ±2 dB (NTSC),
0.3 Vp-p ±2 dB (PAL), 75 ohms terminated
Output connectors
VIDEO OUT connector (BNC type):
Loop-through output of VIDEO IN connector
S VIDEO OUT connector (4-pin mini-DIN type):
Loop-through output of S VIDEO IN connector
Design and specifications are subject to change without notice.
6
La carte d’interface signal IFB-G90E est une carte informatique
destinée à être installée sur le projecteur Multiscan Sony VPH-G90E
de manière à pouvoir entrer/sortir d’un appareil vidéo des signaux
vidéo composites ou S-VIDEO (Y/C).
Installation de la carte IFB-G90E
Remarque
L’installation et le retrait de la carte d’interface signal doivent être
exécutés par un personnel qualifié uniquement.
1 Desserrez complètement les dix vis et déposez le panneau de
connecteur du projecteur.
Français
7
2 Branchez le connecteur à l’extrémité des fils de la carte IFB-
G90E sur le connecteur CN351 de la carte BA du projecteur.
3 Introduisez la carte IFB-G90E et serrez les dix vis.
Pour déposer la carte IFB-G90E, desserrez complètement les vis et
extrayez-la.
IFB-G90E
CN351
8
Emplacement et fonction des composants
1ConnecteursVIDEO IN/OUT (entrée/sortie)
Connecteur VIDEO IN (type BNC)
Raccordez-le à la sortie vidéo composite de l’appareil vidéo.
Connecteur VIDEO OUT (type BNC)
Raccordez-le à l’entrée vidéo composite d’un moniteur couleur.
2Connecteurs SVIDEO IN/OUT (entrée/sortie)
Connecteurs SVIDEO IN/OUT (miniconnecteur DIN à 4
broches)
Raccordez-les à la sortie ou à l’entrée S-VIDEO de l’appareil vidéo.
ConnecteursY IN/C IN (type BNC)
Raccordez-les aux sorties vidéo Y et C de l’appareil vidéo.
TRIGGER
LINK
S VIDEO
OUT
IN
C IN
Y IN
VIDEO
VIDEO
R-Y/P
R
RB-Y/P
S
G B SYNC/HD VD
INPUT A
Y
CONTROL S
PLUG IN POWER
DEVICE INDEX
IN
OUT
IN
OUT
IN
OUT
REMOTE
RS-232C/422A
RS-232C RS-422A
IN OUTPJ COM
1
2
9
Spécifications
Connecteurs d’entrée
ConnecteurVIDEO IN (type BNC) :
Entrée du signal vidéo composite, 1 Vp-p ±2 dB, sync négative,
terminaison à 75 ohms
ConnecteurY IN (type BNC) :
Entrée du signal de luminance, 1 Vp-p ±2 dB, sync négative,
terminaison à 75 ohms
Connecteur C IN (type BNC) :
Entrée du signal de chrominance, 0,286 Vp-p ±2 dB (NTSC),
0,3 Vp-p ±2 dB (PAL), sync négative, terminaison à 75 ohms
Connecteur S VIDEO IN (miniconnecteur DIN à 4 broches) :
Entrée du signal Y (luminance) : 1 Vp-p ±2 dB, sync négative,
terminaison à 75 ohms
Entrée du signal C (chrominance) : 0,286 Vp-p ±2 dB (NTSC),
0,3 Vp-p ±2 dB (PAL), terminaison à 75 ohms
Connecteurs de sortie
ConnecteurVIDEO OUT (type BNC) :
Sortie avec bouclage du connecteur VIDEO IN
Connecteur S VIDEO OUT (miniconnecteur DIN à 4 broches) :
Sortie avec bouclage du connecteur S VIDEO IN
La conception et les spécifications sont sujettes à modifications sans
préavis.
10
Die Signalschnittstellenkarte IFB-G90E ist eine PC-Karte zur
Installation im Multiscan-Projektor VPH-G90E von Sony. Mit Hilfe
dieser Karte können FBAS-Video- oder S-Video-Signale (Y/C) von
Videogeräten in den Projektor eingespeist bzw. von diesem
ausgegeben werden.
Für Kunden in Deutschland
Dieses Produkt kann im kommerziellen und in begrenztem Maße auch
im industriellen Bereich eingesetzt werden. Dies ist eine Einrichtung,
welche die Funk-Entstörung nach Klasse B besitzt.
Installieren der IFB-G90E
Hinweis
Signalschnittstellenkarten dürfen nur von qualifiziertem Fachpersonal
installiert bzw. ausgebaut werden.
1 Lösen Sie die zehn Schrauben ganz, und nehmen Sie die
Anschlußfeldabdeckung am Projektor ab.
Deutsch
