Sony XCD-SX900 Manual de usuario

CCD B/W DIGITAL

CAMERA MODULE

User’s

Guide

(Ver. 1.1) Japanese

XCD-SX900

XCD-X700

XCD-SX900

XCD-X700

TableofContents

概要...................................................................................................................... 1

主な特長.................................................................................................................. 1

システム構成品 ...................................................................................................... 2

主な仕様.................................................................................................................. 3

接続図...................................................................................................................... 4

各部の名称と働き .................................................................................................. 4

外形寸法図.............................................................................................................. 5

CCD撮像範囲......................................................................................................... 6

分光感度特性(代表値) .......................................................................................... 7

ゲインについて ...................................................................................................... 8

露光時間の設定について....................................................................................... 9

シャッターについて .............................................................................................. 10

パーシャルスキャンモード................................................................................... 17

ドライバー・アプリケーションを開発時の参考資料



XCD-SX900/X700CameraCommandStatusRegisterの設定値 ...

XCD-SX900/X700の出画までのコマンド送出手順................................. 29

XCD-SX900

XCD-X700

XCD-SX900/X700は1/2型PSITCCDを搭載した、高解像度産業用白黒デジタルビデオカメラモジュールで

す。デジタルインターフェースにはIEEE1394-1995を採用しており、400Mbpsにも及ぶ転送速度を実現しまし

た。さらには、デジタル信号を用いることで、産業用画像処理分野で非常に重要とされる「画像劣化」がなく、また

正方画素CCDを用いたことにより、画像処理部でのアスペクトレシオの変換が不要となります。

耐振動性能にも考慮し、産業分野での各種検査装置・画像入力装置への組み込みも可能です。

IEEE1394とは?

IEEE1394とは、デジタルデータをやり取りするためのシリアルバス規格です。この規格は「IEEE*」によって

提唱され「IEEEStd.1394-1995IEEEStandardforaHighPerformanceSerialBus」として規定され

ています。

最大の特長は、400Mbpsにも及ぶ転送速度を実現し、データサイズの大きな映像信号などを扱うことができる

インターフェースであるということです。またデータをリアルタイムに伝送する(Isochronous転送)ことが可

能で、この転送は最大64ものチャンネル数を利用でき、転送量の帯域と時間配分が保証されています。電源を入

れたままコネクターを抜き差しすることも可能で、SCSIのようなターミネーターもID設定も不要です。

＊TheInstituteofElectricalandElectronicsengineers,Inc.

概要

1/2型PSITCCD使用

高速デジタルインターフェースIEEE1394端子を装備

優れた解像度

XCD-SX900はSXGAに対応した145万画素CCDを採用し、XCD-X700はXGAに対応した80万画素CCDを

採用しているため、高画質な映像を得ることが可能です。

外部トリガーによる画像キャプチャーリング機能

外部トリガーシャッター機能を搭載することで、被写体の動きやアプリケーションに合わせて任意のタイミング

でシャッターを作動させることができます。また、露光時間も豊富な設定値の中から選択できるため、最適な条

件で画像を取り込めます。

映像の任意部分を出力するパーシャルスキャン機能

カメラ画像の必要な範囲を、任意の長方形として出力できるパーシャルスキャン機能を搭載しています。この機

能を採用することにより通常よりも速いフレームレートの設定が可能となり、必要な映像部分を効率的に撮影で

きます。

Cマウント

高耐振性構造

主な特長

XCD-SX900

XCD-X700

Digital Interface

システム構成品

ビデオカメラモジュール

XCD-SX900/X700 IEEE1394カメラケーブル

(6pin,4.5m)

三脚アダプター

VCT-ST70I(絶縁タイプ)

Cマウントレンズ

VF2509(Canon製)

ホストアダプターカード

（市販品）

XCD-SX900

XCD-X700

主な仕様

撮像素子

有効画素数

XCD-SX900

XCD-X700

画サイズ

XCD-SX900

XCD-X700

セルサイズ

XCD-SX900

XCD-X700

インターフェースフォーマット

ビデオモード

XCD-SX900

XCD-X700

フレームレート

XCD-SX900

XCD-X700

転送速度

レンズマウント

フランジバック

最低被写体照度

ガンマ

GAIN

シャッタースピード

XCD-SX900

XCD-X700

外部トリガーシャッター

パーシャルスキャン

プロトコル

電源

消費電力

動作温度

保存温度

性能保証温度

動作湿度

保存湿度

耐振動性

耐衝撃性

MTBF

外形寸法

質量

付属品

: 1/2型全画素読み出しIT転送方式CCD

: 1392(H)×1040(V)

: 1034(H)×779(V)

: SXGA:1280(H)×960(V)

: XGA :1024(H)×768(V)

: 4.65μm(H)×4.65μm(V)

: 6.25μm(H)×6.25μm(V)

: IEEE1394-1995

: Format-2,Mode-21280×960 Y

: Format-1,Mode-51024×768 Y

: 7.5/3.75fps

: 15/7.5fps

: 400/200Mbps

: Cマウント

: 17.526mm

: 4lx(ゲイン＋18dB、F0.95)

: γ=1(固定)

: Manual(0〜18dB)

: 1/100,000〜1/10,000秒 (高速)

1/5,880〜1/7.5秒 (標準) *125μsごとに可変

1/7.5〜2秒(16秒)1) (低速) *1/7.5秒ごとに可変

: 1/100,000〜1/20,000秒 (高速)

1/8,330〜1/15秒 (標準) *83.6μsごとに可変

1/15〜2秒(16秒)1) (低速) *1/15秒ごとに可変



最長露光時間については23ページをご覧ください。

:あり

: あり(4×4 16エリア)

: 1394-basedDigitalCameraSpecificationversion1.20準拠

: DC＋8〜＋30V(IEEE1394カメラケーブルより供給)

:3.0W

:−5〜＋45℃

: −30〜＋60℃

: 0〜＋40℃

: 20〜80%(結露のない状態で)

: 20〜95%(結露のない状態で)

: 10G(20〜200Hz・X,Y,Zの各方向20分)

: 70G

: 59549Hrs.(約6.8年)

: 44(W)×33(H)×116(D)mm

: 250g

: IEEE1394ケーブル(ラッチ付き6ピンコネクター採用)(1)

レンズマウントキャップ(1)

クランプフィルター(2)

取扱説明書(1)

XCD-SX900

XCD-X700

Digital Interface

接続図

各部の名称と働き

推奨レンズ: VF2509

(Canon製)

XCD-SX900/X700

三脚アダプター

VCT-ST70I

IEEE1394カメラケーブル

ホストアダプターカード

1レンズマウント部(Cマウント)

2カメラ固定用穴

レンズマウント面に対して高い精度で加工されたネジ穴です。

3三脚アダプター取り付け用ネジ穴(VCT-ST70I)

4IEEE1394端子 :Videoout/ControlsignalIN/OUT

5BNCコネクター :TriggerIN

Cマウントレンズ

2 23 3

ホスト機器(PCなど)

ディスプレイ

17インチ以上で

1280×1024の表示モードに

対応可能なもの

パーソナルコンピューター(PC)の推奨スペック

ホスト機器としてパーソナルコンピューター(PC)を用いる場合は、下記のスペックを推奨します。

プロセッサー : Pentium500MHz以上

空きメインメモリー : 40MB以上

ビデオメモリー : 8MB以上

表示モード : 1280×1024が表示可能であること

拡張スロット : PCIバスの空きスロットがあること

OS : Windows*98またはWindows*NT4.0

(弊社公開のアプリケーションソフトを用いない場合はこの限りではありません。)

＊Windowsは、米国MicrosoftCorporationの米国およびその他の国における登録商標です。

XCD-SX900

XCD-X700

XCD-SX900

XCD-X700

外形寸法図

2-M3深さ4

108.513

44 8116

32.75 4-M2深さ34-M3深さ4

単位:mm

XCD-SX900

XCD-X700

CCD撮像範囲

XCD-X700

総画素数 :1077(H)×788(V)

有効画素数:1034(H)×779(V)

撮像画素数:1024(H)×768(V)

XCD-SX900

総画素数 :1434(H)×1050(V)

有効画素数:1392(H)×1040(V)

撮像画素数:1280(H)×960(V)

TopView

1434

1392 40

1280 62

1050

10408 2

1ピン

960 40

11ピン

1077

1034 40

1024 2

788

7797 2

768 3

1ピン

11ピン

XCD-SX900

XCD-X700

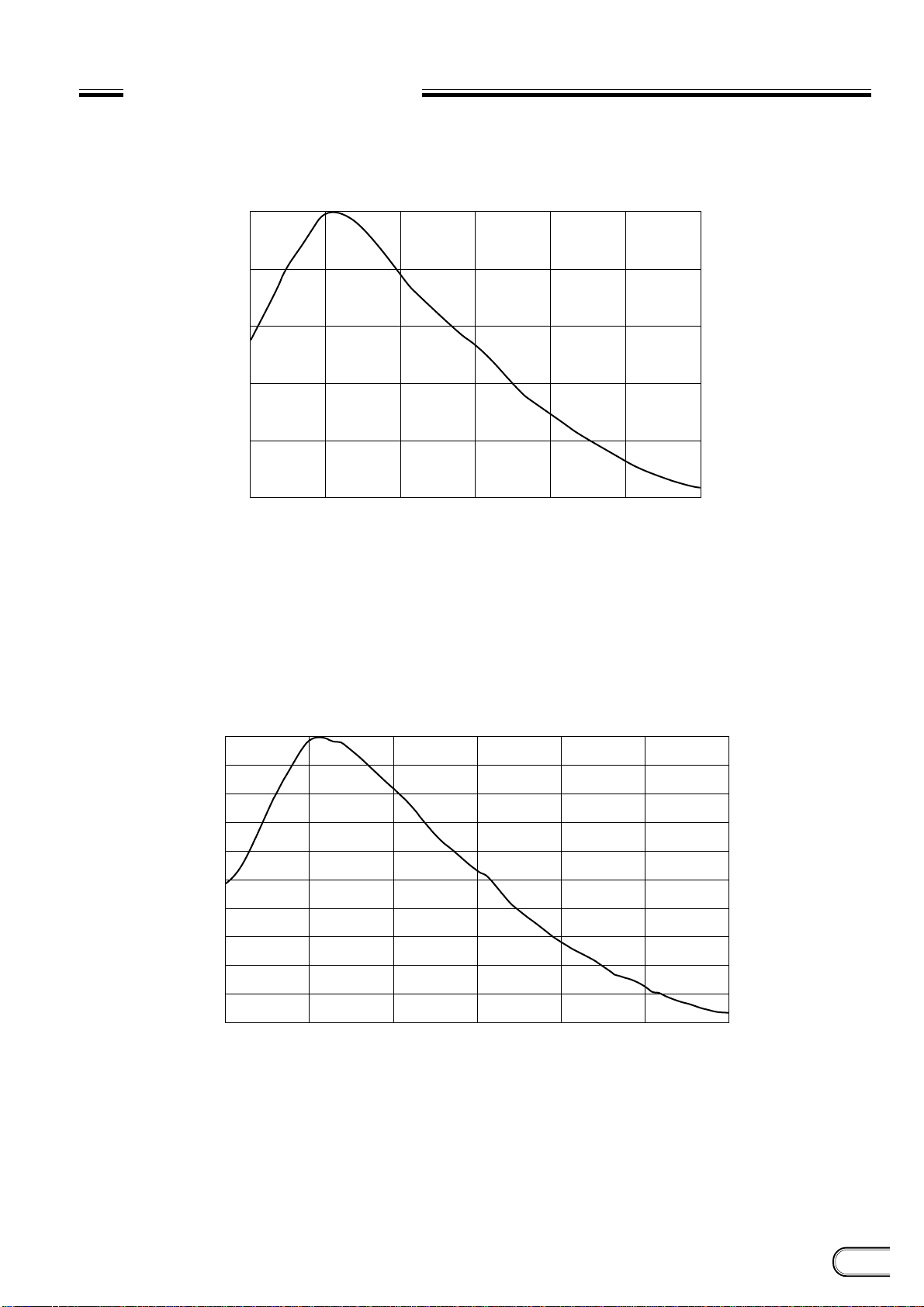

分光感度特性(代表値)

XCD-X700

XCD-SX900

400 500

0.1

Wavelength [nm]

Relative Response

600 700 800 900 1000

0.2

0.3

0.4

0.5

0.6

0.7

0.8

0.9

400 500

0.2

Wavelength [nm]

Relative Response

600 700 800 900 1000

0.4

0.6

0.8

XCD-SX900

XCD-X700

ゲインについて

本カメラでは、マニュアルゲイン可変を採用しています。可変範囲は0〜＋18dBで、この範囲を181ステップに細

分化し、希望のゲインに設定できるように設計されています。

ただし、ゲインコントロールアンプの可変特性が線形ではないため、設定1ステップ当たりのゲイン変化量は一律で

はなく、低ゲイン側と高ゲイン側で変化量は異なります。

工場出荷時には、ゲインは0dBに設定されています。

実際にゲインを可変するには、カメラ内部のCommandStatusRegisterの設定値を操作します。

CommandStatusRegisterの設定をコマンドにより操作する場合は、P20以降を参照してください。
