Sony SNC-RZ25N - Network Camera Manual de usuario

Network Camera SNC-RZ25N/RZ25P

ony Corporation Printed in Japan

Printed on 100% recycled paper.

この説明書は 100％古紙再生紙を使用しています。

3-869-485-03 (1)

Network Camera

設置説明書 ________________________________

Installation Manual __________________________

Manuel d’installation ____________________________

Manual de instalación ___________________________

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、

火災や人身事故になることがあります。

この設置説明書には、事故を防ぐための重要な注意事項と製品の取

り扱いかたを示しています。この設置説明書をよくお読みのうえ、

製品を安全にお使いください。お読みになったあとは、いつでも見

られるところに必ず保管してください。

3869485030

SNC-RZ25N/RZ25P

JP 2安全のために

ソニー製品は正しく使用すれば事故が起きないよう

に、安全には充分配慮して設計されています。しか

し、電気製品は、まちがった使いかたをすると、火

災や感電などにより死亡や大けがなど人身事故につ

ながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

4 〜 5 ページの注意事項をよくお読みください。製品

全般および設置の注意事項が記されています。

長期間、安全にお使いいただくために、定期点検を

することをおすすめします。点検の内容や費用につ

いては、お買い上げ店またはソニーのサービス窓口

にご相談ください。

すぐに、お買い上げ店またはソニーのサービス窓口

にご連絡ください。

1電源コードおよび接続ケーブルを抜く。

2お買い上げ店またはソニーのサービス窓口に連絡

する。

安全のための注意事項を守る

定期点検を実施する

故障したら使用を中止する

万一、異常が起きたら

･煙が出たら

･異常な音、においがしたら

･内部に水、異物が入ったら

･製品を落としたりキャビネットを破損したときは

警告表示の意味

設置説明書および製品

では、次のような表示

をしています。表示の

内容をよく理解してか

ら本文をお読みくださ

い。

この表示の注意事項を

守らないと、火災や感

電などにより死亡や大

けがなど人身事故につ

ながることがありま

す。

この表示の注意事項を

守らないと、感電やそ

の他の事故によりけが

をしたり周辺の物品に

損害を与えたりするこ

とがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

安全のために

3JP

ᄻඒ

概要

特長 .......................................................................6

使用上のご注意 ...............................................7

CCD 特有の現象.............................................8

付属品.....................................................................9

付属の説明書について............................10

説明書の種類..........................................10

CD-ROM マニュアルの使い

かた.......................................................10

各部の名称と働き.......................................11

基本的な設置と接続

設置する ............................................................15

天井に設置する....................................15

平面に設置する....................................18

コンピューターまたはネットワーク

に接続する...............................................20

必要なシステム構成 .........................20

本機をコンピューターに接続

する.......................................................20

本機をネットワークに接続

する.......................................................21

電源を接続する ............................................21

本機に IP アドレスを割り当てる....22

セットアッププログラムを使って

IP アドレスを割り当てる.....23

Web ブラウザでモニタリング

する.......................................................25

その他

仕様 ....................................................................28

寸法図..........................................................31

I/O ポートのピン配列と使い

かた .......................................................33

保証書とアフターサービス .................34

JP 4警告

設置や配線工事のときに屋内配線や

屋内配管を傷つけないよう気をつけ

る

特に壁に穴を開けたり、電源

コードやケーブルを固定した

りするときは充分に気をつけ

てください。屋内配線や屋内配

管の傷は、火災や感電、漏電の

原因となります。

指定された電源ケーブルや接続ケー

ブルを使う

設置説明書に記されている電

源ケーブルや、接続ケーブルを

使わないと、火災や故障の原因

となることがあります。

水にぬれる場所で使用しない

水ぬれすると、漏電による感

電、発火の原因となることがあ

ります。

指定された電源電圧で使用する

指定されたものと異なる電源

電圧で使用すると、火災や感電

の原因となります。

電源コードのプラグおよびコネク

ターは突き当たるまで差し込む

真っ直ぐに突き当たるまで差

し込まないと、火災や感電の原

因となります。

設置は専門の工事業者に依頼する

設置については、必ずお買い上

げ店またはソニーの業務用製

品ご相談窓口にご相談くださ

い。

天井への設置は、本機と取り付

け金具を含む重量に充分耐え

られる強度があることをお確

かめの上、確実に取り付けてく

ださい。充分な強度がないと、

落下して、大けがの原因となり

ます。

また、１年に一度は、取り付け

がゆるんでいないことを点検

してください。また、使用状況

に応じて、点検の間隔を短くし

てください。

製品の設置は充分な強度のある場所

に取り付ける

強度の不充分な場所に設置す

ると、落下、転倒などにより、け

がの原因となります。

機器や部品の取り付けは正しく行う

機器や部品の取り付け方や、本

機の分離・合体の方法を誤る

と、本機や部品が落下して、け

がの原因となることがありま

す。

設置説明書に記載されている

方法に従って、確実に行ってく

ださい。

雨のあたる場所や、油煙、湯気、湿

気、ほこりの多い場所には設置しな

い

上記のような場所やこの設置

説明書に記されている使用条

件以外の環境に設置すると、火

災や感電の原因となることが

あります。

下記の注意を守らないと、火災や感電により死亡や

大けがにつながることがあります。

5JP

警告 / 注意

電源コードや接続コードを傷つけな

い

電源コードや接続コードを傷

つけると、火災や感電の原因と

なります。

e電源コードを加工したり、

傷つけたりしない。

e重いものを載せたり、引っ

張ったりしない。

e電源コードを抜くときは、

必ずプラグを持って抜く。

不安定な場所に設置しない

次のような場所に設置すると

倒れたり落ちたりして、けがの

原因になることがあります。

eぐらついた台の上

e傾いたところ

e振動や衝撃のかかるところ

また、設置・取り付け場所の強

度を充分にお確かめください。

下記の注意を守らないと、けがをしたり周辺の物品に

損害を与えることがあります。

分解や改造をしない

分解や改造をすると、火災や感

電、けがの原因となることがあ

ります。

内部の点検や修理は、お買い上

げ店またはソニーの業務製品

ご相談窓口にご依頼ください。

直射日光に当たる場所、熱器具の近

くには置かない

変形したり、故障したりするだ

けでなく、レンズの特性により

火災の原因となることがあり

ます。特に、窓際に置くときな

どはご注意ください。

ぬれた手で電源プラグをさわらない

ぬれた手で電源プラグを抜き

差しすると、感電の原因となる

ことがあります。

内部に水や異物を入れない

水や異物が入ると、火災の原因

となります。

万一、水や異物が入ったとき

は、すぐに本機が接続されてい

る電源供給機器の電源コード

や DC 電源ケーブル、本機の接

続ケーブルを抜いて、お買い上

げ店またはソニーの業務用製

品ご相談窓口にご相談くださ

い。

レンズは確実に取り付ける

レンズはネジ部をしっかり締

めて取り付けてください。

取り付けかたがゆるいと、レン

ズがはずれて、けがの原因とな

ることがあります。

また、1 年に一度は、取り付けが

ゆるんでいないことを点検し

てください。

また、使用状況に応じて、点検

の間隔を短くしてください。

下記の注意を守らないと、火災や感電により死亡や

大けがにつながることがあります。

JP 6特長

B概要

࿑ᩋ

ネットワークを介した高画質モニタ

リング

ネットワーク (10BASE-T/100BASE-

TX イーサネット ) を介してコンピュー

ターから Web ブラウザを使って、見た

い部分を、見たい大きさにコントロー

ルし、カメラの高画質ライブ画像を最

大毎秒 30 フレームでモニタリングでき

ます。1 台のカメラ画像を 20 人までの

ユーザーが同時に見ることができます。

（JPEG モード時）

対応ブラウザ

MicrosoftInternetExplorerVer.5.5 ま

たは 6.0

対応 OS：Windows2000/XP

リモートコントロール可能な高速パ

ン、チルト機構および高倍率 AF

ズームレンズ搭載

高速（100°回転 / 秒）広角（− 170°

〜＋ 170°）のパン駆動、高速（90°

回転 / 秒）広角（− 90°〜＋ 30°）の

チルト駆動、および、光学 18 倍、電子

12 倍、最大 216 倍の高倍率ズーム機能

を搭載しています。

ワイヤレス LAN

CF カードスロットへ専用のワイヤレス

カード SNCA-CFW1（別売り）を挿入

することで、無線でカメラの映像を送

信することができます。

E メールや、FTP サーバーを使った

画像配信

外部センサー入力、内蔵の動体検知機

能およびマニュアルトリガーボタンと

連動して、その時点のカメラの静止画

像を E メールに添付して送ったり、そ

の時点またはその前後の連続静止画を

FTP サーバーに送信できます。また、

静止画像を定期的に送信することもで

きます。

プリセットポジション、ツアー機能

16 種類のパン、チルト、ズーム位置

（プリセットポジション）を記憶するこ

とができます。また、5 種類の自動パ

ン、チルト、ズーム動作をプログラム

（ツアー動作）することができます。

記憶したプリセットポジションは、外

部センサー入力や内蔵の動体検知機能

と連動して動作させることができます。

アラーム出力機能

2 系統のアラーム出力を装備しており、

外部センサー入力や内蔵の動体検知機

能、マニュアルトリガーボタン、Day/

Night 機能または時刻と連動して周辺

デバイスをコントロールできます。

ダイレクトパンチルト

ウィンドウ内の任意の場所をクリック

すると、クリックした場所にカメラを

向けることができます。

7JP

使用上のご注意

概要

使用上のご注意

使用・保管場所について

次のような場所での使用および保管は

避けてください。故障の原因となりま

す。

･極端に暑い所や寒い所 ( 使用温度は

0 ℃〜＋ 40 ℃ )

･直射日光が長時間あたる場所や暖房

器具の近く

･強い磁気を発するものの近く

･強力な電波を発するテレビやラジオ

の送信所の近く

･強い振動や衝撃のある所

放熱について

動作中は布などで包まないでください。

内部の温度が上がり、故障や事故の原

因となります。

輸送について

輸送するときは、付属のカートンと

クッション、または同等品で梱包し、

強い衝撃を与えないようにしてくださ

い。

お手入れについて

･レンズや光学フィルターの表面に付

着したごみやほこりは、ブロアーで

払ってください。

･外装の汚れは、乾いたやわらかい布で

軽く拭き取ってください。汚れがひど

いときは、中性洗剤溶液を少し含ませ

た布で汚れを拭き取ったあと、からぶ

きしてください。

･アルコール、ベンジン、シンナー、殺

虫剤など揮発性のものをかけると、表

面の仕上げをいためたり、表示が消え

たりすることがあります。

レーザービームについてのご注意

レーザービームは CCD センサーに損

傷を与えることがあります。レーザー

ビームを使用した撮影環境では、CCD

表面にレーザービームが照射されない

ように充分注意してください。

･本ネットワークカメラで提供する

システムおよびサービスはセキュ

リティーサービスではなく、また確

実な安全を保障するものではあり

ません。

･ネットワークカメラをご使用され

ることにより、インターネットを通

じて容易にカメラ映像にアクセス

することが可能です。一方で第三者

によりネットワークを通じてモニ

タリング画像および音声を閲覧、使

用等される可能性があります。ネッ

トワークのご利用については、被写

体のプライバシー、肖像権などを考

慮のうえ、お客様の責任で行ってく

ださい。

･ネットワークカメラへのアクセス

権限は、ユーザー名およびパスワー

ドを設定することにより行われま

す。それ以上のカメラによる認証作

業は行われません。

･諸事情による本ネットワークカメ

ラに関連するサービスの停止、中断

について、ソニーは一切の責任を負

いません。

JP 8CCD 特有の現象

CCD 特有の現象

CCD* カメラの場合、次のような現象

が起きることがありますが、故障では

ありません。

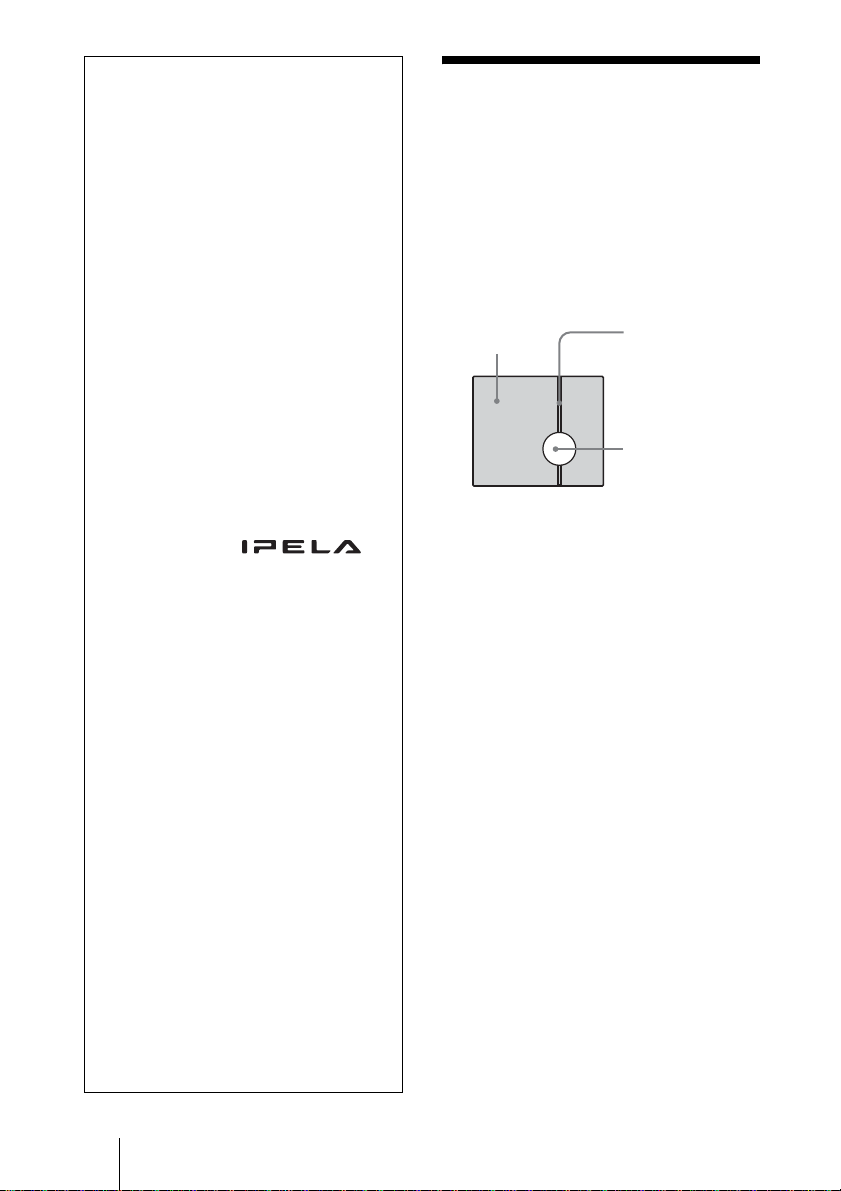

スミア

高輝度の被写体を写したときに、明る

い帯状の縦線 ( 垂直スミア ) がモニター

画面に見える現象です。( 下図参照 )

この現象は、CCD がインターライン転

送方式を採用しているため、フォトセ

ンサーの深いところに入った赤外線な

どにより誘起された電荷が、レジス

ターに転送されるために起こるもので

す。

折り返しひずみ

縞模様、線などを写したとき、ギザギ

ザのちらつきが見えることがあります。

傷

CCD はフォトセンサー ( 素子 ) が縦横

に並んでできており、フォトセンサー

のいずれかに欠陥があると、その部分

だけ画像が写らず、モニター画面に傷

となって見えます ( 実用上支障がない

程度 )。

微小白点

高温時に暗い被写体を写している場合、

画面全体に多数の白点が現れることが

あります。

*CCD は Charge-CoupledDevice の略で

す。

権利者の許諾を得ることなく、このソ

フトウェアおよびユーザーガイドの内

容の全部または一部を複写すること、

およびこのソフトウェアを賃貸に使用

することは、著作権法上禁止されてお

ります。

ソフトウェアを使用したことによるお

客様の損害、または第三者からのいか

なる請求についても、当社は一切その

責任を負いかねます。

万一、製造上の原因による不良があり

ましたらお取り替えいたします。それ

以外の責はご容赦ください。

このソフトウェアの仕様は、改良のた

め予告なく変更することがありますが、

ご了承ください。

･IPELAおよびは、

ソニー株式会社の商標です。

･Microsoft、Windows、Internet

Explorerおよび MSDOS は、米国

MicrosoftCorporationの米国および

その他の国における登録商標です。

･Javaは SunMicrosystems,Inc.の商

標です。

･Intelおよび Pentiumは、アメリカ合

衆国および他の国におけるインテル

コーポレーションの登録商標です。

･Adobe、Acrobatおよび Adobe

Readerは、Adobe

SystemsIncorporated（アドビシステ

ムズ社）の商標です。

その他、本書で登場するシステム名、

製品名は、一般に各開発メーカーの登

録商標あるいは商標です。なお、本文

中で R、TMマークは明記しておりま

せん。

高輝度の被写体

( 電灯、蛍光灯、

太陽、強い反射

光など )

モニター画面縦に薄く尾を引い

たような画像にな

る。( 垂直スミア )

9JP

付属品

概要

付属品

梱包を開けたら、以下の付属品が一式

そろっているか確認してください。

カメラ本体（1）

CD-ROM（セットアッププログラム、

ユーザーガイド）（1）

シーリングブラケット（A）（1）

シーリングブラケット（B）（1）

ワイヤーロープ（1）

ネジ 3M3 × 6（6）

保証書（冊子）(1)

保証シート(1)

設置説明書（本書）(1)

JP 10 付属の説明書について

付属の説明書について

本機には、以下の説明書が付属されて

います。

設置説明書（本書）

この設置説明書には、カメラ本体の各

部の名称や設置、接続のしかたが記載

されています。操作の前に必ずお読み

ください。

ユーザーガイド（CD-ROM に収録）

カメラのセットアップの方法や、Web

ブラウザを介したコントロールの方法

が記載されています。

ユーザーガイドの開きかたは、下記の

「CD-ROM マニュアルの使いかた」を

ご覧ください。

付属の CD-ROM には、本機のユーザー

ガイド（日本語、英語、フランス語、

ドイツ語、スペイン語、イタリア語、

中国語）が収録されています。

CD-ROM の動作環境

付属の CD-ROM を動作させるには、次

の環境が必要です。

･コンピューター：Intel Pentium プロ

セッサー搭載のコンピューター

搭載メモリー：64MB 以上

CD-ROM ドライブ：8 倍速以上

･ディスプレイモニター：解像度 1024

× 768 ドット以上

･OS: Microsoft Windows Millennium

Edition, Windows 2000 Service Pack

2, Windows XP Professional または

HomeEdition

上記の条件を満たさない環境では、

CD-ROM の動作が遅くなったり、まっ

たく動作しないことがあります。

準備

付属の CD-ROM に収録されているユー

ザーガイドを使用するためには、以下

のソフトウェアがコンピューターにイ

ンストールされている必要があります。

･AdobeAcrobatReader4.0 以上、また

は AdobeReader6.0 以上

ソフトウェアがインストールされてい

ない場合は、次の URL からダウンロー

ドできます。

http://www.adobe.co.jp/products/

acrobat/readstep2.html

マニュアルを読むには

1付属の CD-ROM を CD-ROM ドライ

ブに入れる。

しばらくすると画面に CD-ROM の

内容が表示されます。

2「Japanese」という PDF をダブルク

リックする。

アプリケーションが起動し、ユー

ザーズガイドの表紙が画面に表示さ

れます。

「目次」の各項目をクリックすると、

その見出しのページが表示されま

す。

説明書の種類

CD-ROM マニュアルの使いかた

Otros manuales para SNC-RZ25N - Network Camera

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Cámara de seguridad de Sony

Sony

Sony CD39ZM-4N1-STA Manual de usuario

Sony

Sony SNC-CH210B Manual de usuario

Sony

Sony SNC-CX600W Manual de usuario

Sony

Sony Ipela SNC-EB602R Manual de usuario

Sony

Sony IPELA SNC-DF40N Manual de usuario

Sony

Sony IPELA SNC-CS10 Manual de usuario

Sony

Sony IPELA SNC-RX550NP Manual de usuario

Sony

Sony SNCVB600 Manual de usuario

Sony

Sony BRC-300 Manual de instalación

Sony

Sony ExwaveHAD DXC-990P Manual de usuario

Sony

Sony NTSC/PAL Manual

Sony

Sony EVI-D80N Manual de usuario

Sony

Sony SNC-RS84N Manual de usuario

Sony

Sony SNC-CS11 - IPELA Network Camera Manual de usuario

Sony

Sony EVI-D100 (NTSC) Manual de usuario

Sony

Sony SSC-M354 Manual de usuario

Sony

Sony IPELA SNC-DF40N Manual de usuario

Sony

Sony Hyper HAD SPT-M124 Manual de usuario

Sony

Sony Ipela SNC-EP520 Manual de usuario

Sony

Sony SSC-N24A Manual de usuario

Sony

Sony FCBIX47C Manual de usuario

Sony

Sony XCGH280CR Manual de usuario

Sony

Sony 600TVL O.S.D. WDR SERIES Manual de usuario

Sony

Sony SNC-RZ50P Manual de usuario

Manuales populares de Cámara de seguridad de otras marcas

Okina USA

Okina USA SIR36-870VF650LP Manual de usuario

Divio

Divio NDR155PA Manual de usuario

Canon

Canon VB-C500D Manual de usuario

Easy Access

Easy Access EasyGuard Manual de usuario

Vivotek

Vivotek FD9389-EHV-v2 Manual de usuario

TUYA

TUYA COSMO W2 Manual de usuario

Eusso

Eusso UNC7500-IR Guía de configuración

urmet domus

urmet domus 1096/204 Manual de usuario

VC VC20 series Manual de usuario

Axis

Axis Q1614 Manual de usuario

ieGeek

ieGeek DD201 Manual de usuario

VADDIO

VADDIO ClearVIEW HD-USB PTZ 999-6990-000 Manual de usuario

Vicon

Vicon V662-D-1 Instrucciones de funcionamiento

Grundig

Grundig GCH-K0274P Manual de usuario

Lorex

Lorex VANTAGE LBC7032 Manual de usuario

4xem

4xem WPT Manual de usuario

Samsung

Samsung SCV-3082 Manual de usuario

Vitek

Vitek VTC-C544 Manual de usuario
