Sony VPL-CS21 Manual de servicio
2-682-471-03 (1)
Data Projector
簡易説明書
Quick Reference Manual _____________________
Guide de référence rapide ____________________
Manual de referencia rápida ___________________
Kurzreferenz _______________________________
Guida rapida all’uso _________________________
_____________________________
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この簡易説明書と別冊の「安全のために」および付属の CD-ROM
に入っている取扱説明書をよくお読みのうえ、製品を安全にお使い
ください。お読みになったあとは、いつでも見られるところに必ず
保管してください。
© 2006 Sony Corporation
VPL-CX21
VPL-CS21
JP
GB
FR
ES
DE
IT
CS
2この説明書について/CD-ROM 取扱説明書の見かた
この説明書について
この説明書では、本機を接続してから
映すまでの簡単な操作方法を説明して
います。
また使用上のご注意やメンテナンスの
際に必要な情報が記載されています。
操作方法について詳しくは、付属の
CD-ROM に収録されている取扱説明書
をご覧ください。また本機を取り扱う
際に事故を防ぐための重要な安全のた
めの注意事項は、別冊の「安全のため
に」をご覧ください。
CD-ROM 取扱説明
書の見かた
付属の CD-ROM には、ReadMe および
取扱説明書が収録されています（日本
語、英語、フランス語、スペイン語、
ドイツ語、イタリア語、中国語）。まず
最初に ReadMe をご覧ください。
準備
付属の CD-ROM に収録されている取扱
説明書を読むためには、Adobe
AcrobatReader5.0 以降が必要です。
AdobeAcrobatReaderがインストール
されていない場合は、アドビシステム
ズ社のホームページからダウンロード
してください。（無料）
取扱説明書を読むには
付属の CD-ROM を、コンピューターの
CD-ROM ドライブにセットしてくださ
い。しばらくすると、CD-ROM が自動
的に起動します。読みたい取扱説明書
を選んでください。取扱説明書のファ
イルは、CD-ROM の中に収録されてい
ます。
お使いのコンピューターによっては、
CD-ROM が自動的に起動しない場合が
あります。
以下の手順で、取扱説明書のファイル
を直接開いてください。
（Windows の場合）
A「マイコンピュータ」を開く。
B「CD-ROM」のアイコンを右クリッ
クして「エクスプローラ」を選ぶ。
Cウィンドウの中で「index.htm」
ファイルをダブルクリックして読み
たい取扱説明書を選ぶ。
（Macintosh の場合）
Aデスクトップの「CD-ROM」アイコ
ンをダブルクリックする。
B「index.htm」ファイルをダブルク
リックして読みたい取扱説明書を選
ぶ。
index.htm ファイルが開かない場合は、
「OperatingInstructions」フォルダから
読みたい取扱説明書を選んでダブルク
リックしてください。
商標について
･ Windows は、米国 Microsoft
Corporation の米国及びその他の国に
おける登録商標です。
･ Macintosh は AppleComputerInc. の
米国及びその他の国における登録商
標です。
･ Adobe および Acrobat は、Adobe
SystemsIncorporated（アドビシステ
ムズ社）の米国及び各国での登録商
標です。
ご注意
3
使用上のご注意
使用上のご注意
吸気・排気口をふさがないでください。吸気・排気口をふさぐと内部に熱がこも
り、火災や故障の原因となることがあります。以下イラストにて吸気・排気口の位
置をご確認ください。
その他注意事項については、別冊の「安全のために」をよくお読みください。
吸気・排気口についてのご注意
1
2
3
4
a排気口
bリモコン受光部
c吸気口
dインジケーター
JP
日
本
語
4画像を映す
画像を映す
接続するときは
･ 各機器の電源は切った状態で接続してください。
･ 接続ケーブルは、それぞれの端子にあった形状の正しい物を選んでください。
･ プラグはしっかり差し込んでください。抜くときは、必ずプラグを持って抜いて
ください。
接続する機器の取扱説明書もあわせてご覧ください。
接続する前に
オーディオ／ビデオと接続する場合､端子はカバーの中にあります。カバーを開け
て接続してください。
コンピューターとの接続
接続する
INPUT
TILT
ZOOM–+
FOCUS–+
FOCUS
AUTO
ENTER
PUSH MENU
INPUT A
AC IN
VIDEO
AUDI O
POWER
SAVING
TEMP/
FAN
LAMP/
COVER
押す
INPUT
TILT
ZOOM–+
FOCUS–+
FOCUS
AUTO
ENTER
PUSH MENU
INPUT A
AC IN
VIDEO
AUDI O
POWER
SAVING
TEMP/
FAN
LAMP/
COVER
映像信号入力
HDD-sub15 ピンケーブル（付属）
A/V 接続アダプター
（付属）
音声（ステレオオーディオケーブル
（別売り））抵抗無しのケーブルをお
使いください。
＊
＊プロジェクターのスピーカーから音を出す場合のみ接続します。
5
画像を映す
ビデオ・DVD 機器との接続
INPUT
TILT
ZOOM–+
FOCUS–+
FOCUS
AUTO
ENTER
PUSH MENU
INPUT A
AC IN
VIDEO
AUDI O
POWER
SAVING
TEMP/
FAN
LAMP/
COVER
以下の 3 通りの方法があります。
aコンポジットビデオ（ピンジャック）ケーブル（別売り）
bSビデオ（MiniDIN4 ピン）ケーブル（別売り）
cコンポーネント（D-sub15- ピンyピンジャック×3）ケーブル（別売り）
1
2
3
A/V 接続アダプター
（付属）
音声（ステレオオーディ
オケーブル（別売り））
抵抗無しのケーブルを
お使いください。
＊
＊ プロジェクターのスピーカーから音を出す場合
のみ接続します。
6画像を映す
各機器の接続をする前に電源コードをコンセントに差し込んでください。
aI/1（オン / スタンバイ）キーを押す。
b接続している機器の電源を入れる。
cINPUT キーを押して、映したい画像を選ぶ。
dコンピューターの接続時には映像信号の出力先を切り換える。
映す
ENU AC IN
COVER
Fn
FxF7
Power
On/Stand by
2
2
1
1
4
4
3
3
INPUT 入力 A
ビデオ
S ビデオ
または
+
7
画像を映す
a画像の位置を調整する。
b画像の大きさを調整する。
c必要に応じて画像のフォーカスを調整する。
aI/1( オン / スタンバイ）キーを押す。
bメッセージが表示されたらもう一度 I/1( オン / スタンバイ）キーを押す。
cファンが止まり、ON/STANDBY インジケーターが赤く点灯したら、電源コード
を抜く。
オフ＆ゴー機能の内蔵回路により、I/1キーで電源を切り ON/STANDBY インジケー
ターが赤色に変わってからも、しばらくの間ファンが稼動していることがあります。
調整する
TILT
ZOOM–+
FOCUS–+
2
2
1
13
3FOCUS
AUTO
または
電源を切る
ご注意
1
1
2
2
3
3
8ランプを交換する
ランプを交換する
光源として使用されているランプは消
耗品ですので、次のような場合は新し
いランプと交換してください。
･ 光源のランプが切れたとき
･ 光源のランプが暗くなったとき
･ ｢ランプを交換してください。」 と
いうメッセージが表示されたとき
･ LAMP/COVER インジケーターが点
灯したとき
ランプ交換時期はその使用条件によっ
て変わってきます。
交換ランプは、別売りのプロジェク
ターランプ LMP-C163 をお使いくださ
い。
それ以外のものをお使いになると故障
の原因になります。
?/1キーで電源を切った直後はランプが
高温になっており、さわるとやけどの原
因となることがあります。ランプを充分
に冷やすため、ランプ交換は、本機の電
源を切ってから 1 時間以上たってから
行ってください。
･ ランプが破損している場合は、テクニ
カルインフォメーションセンターにご
相談ください。
･ ランプを取り出すときは、必ず取り出
し用のハンドルを持って引き出してく
ださい。他の部分を持って引き出すと、
けがややけどの原因となることがあり
ます。
･ ランプを取り出すときは、ランプを水
平に持ち上げ、傾けないでください。
ランプを傾けて持つと、万一ランプが
破損した場合に、ランプの破片が飛び
出し、けがの原因となることがありま
す。
1本機の電源を切り、電源コードを
コンセントから抜く。
本機を使用した後にランプを交換する
場合は、ランプを冷やすため、1 時間
以上たってからランプを交換してくだ
さい。
2本機や机に傷がつかないよう布な
どを敷き、その上で本機を裏返
す。
プロジェクターを、しっかりと安定さ
せてください。
3ランプカバーのネジ（3 本）をプ
ラスドライバーでゆるめ、ランプ
カバーを開く。
安全のため、他のネジは絶対にはずさ
ないでください。
ご注意
ご注意
ご注意
9
ランプを交換する
4ランプのネジ (2 本 ) をプラスドラ
イバーでゆるめ（a）、取り出し
用ハンドルを起こし（b）ハンド
ルを持ってランプを引き出す
（c）。
5新しいランプを確実に奥まで押し
込み（a）、ネジ（2 本）を締め
（c）、取り出し用ハンドルを倒し
て元に戻す（b）。
･ ランプのガラス面には触れないよう
ご注意ください。
･ ランプが確実に装着されていない
と、電源が入りません。
6ランプカバーを閉め、ネジ（3
本）を締める。
ランプカバーはしっかり取り付けて
ください。きちんと取り付けられて
いないと、電源が入りません｡
7本機の向きを元にもどす。
8電源コードを接続する。
?/1キー周囲の ON/STANDBY イ
ンジケーターが赤色に点灯します。
9リモートコマンダーのキーを
RESET キー、bキー、Bキー、
ENTER キーの順に、それぞれ 5
秒以内に押す。
ランプをはずした後のランプの収納部に
金属類や燃えやすい物などの異物を入れ
ないでください。火災や感電の原因とな
ります。また、やけどの危険があります
ので手を入れないでください。
本体底面
ハンドル
ハンドル
ご注意
ご注意

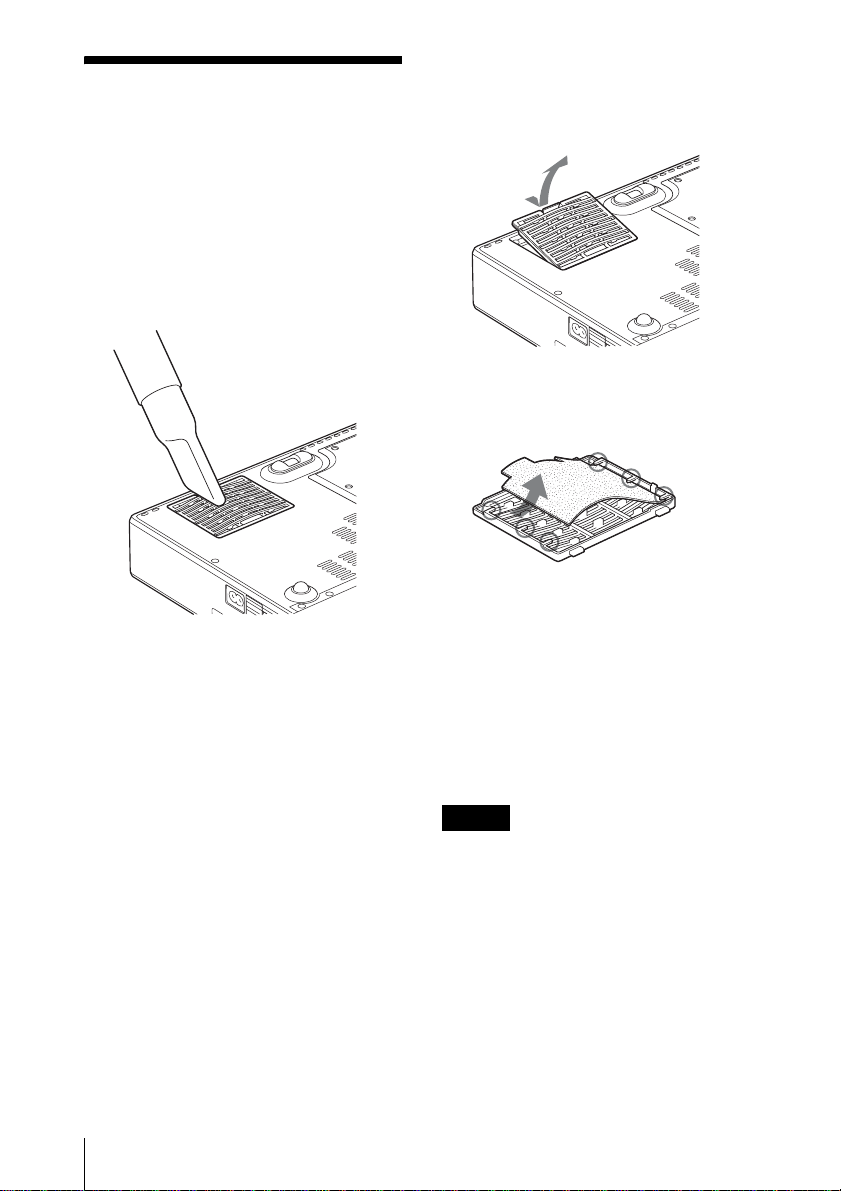

10 エアーフィルターをクリーニングする
エアーフィルターを
クリーニングする
約 500 時間ごとにエアーフィルターの
クリーニングが必要です。吸気口の外
側から掃除機で掃除してください。
500 時間は目安です。使用環境や使い
方によって異なります。
掃除機で掃除しても汚れが取れにくい
ときは、フィルターをはずして洗って
ください。
1電源を切り、電源コードを抜く。
2本機や机に傷がつかないように布
などを敷き、その上で本機を裏返
す。
3エアーフィルターカバーをはず
す。
4エアーフィルターをはずす。
5中性洗剤を薄めた液で洗ったあと
日陰で乾かす。
6エアーフィルターをエアーフィル
ターカバーのつめ (6ヶ所 ) には
めて、エアーフィルターカバーを
本機に取り付ける。
･ エアーフィルターのクリーニングを怠
ると、ゴミがたまり、内部に熱がこ
もって、故障・火災の原因となること
があります。
･ フィルターを洗っても汚れが落ちない
ときは、付属の交換用エアーフィル
ターと交換してください。
･ エアーフィルターカバーはしっかり取
り付けてください。きちんと取り付け
られていないと、電源が入りません。
ご注意
つめ
