Sony BVF-C10W Manual de usuario

ELECTRONIC VIEWFINDER

BVF-C10W

電気製品は、安全のための注意事項を守らないと、火災

や人身事故になることがあり、危険です。

このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製

品の取り扱いかたを示してあります。このオペレーションマニュアルをよく

お読みのうえ、製品を安全にお使いください。お読みになったあとは、いつ

でも見られるところに必ず保管してください。

警告

OPERATION MANUAL [Japanese/English/German]

1st Edition (Revised 1)

Serial No. 10001 and Higher (SY)

電気製品はまちがった使い方をすると、火災や感電などにより死亡や大けが

など人身事故につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

2 ページの注意事項をよくお読みください。

定期点検を実施する

長期間安全に使用していただくために、定期点検を実施することをおすすめ

します。点検の内容や費用については、ソニーのサービス担当者または営業

担当者にご相談ください。

故障したら使用を中止する

ソニーのサービス担当者または営業担当者にご連絡ください。

万一、異常が起きたら

安全のために

警告表示の意味

このオペレーションマニュアル

および製品では、次のような表

示をしています。表示の内容を

よく理解してから本文をお読み

ください。

警告

この表示の注意事項を守らない

と、火災や感電などにより死亡

や大けがなど人身事故につなが

ることがあります。

注意を促す記号

行為を禁止する記号

火災感電

注意

禁止

分解禁止

•異常な音、

におい、煙

が出たら

•落下させた

ら

/1カメラの電源を切る。

2接続コードを抜く。

3ソニーのサービス担当者または営業担当者に修

理を依頼する。

すぐにカメラの電源を切り、消火する。

炎が出たら /

1 (J)

警告 ..............................................................................................................2(J)

概要 ...................................................................................................................3(J)

各部の名称と働き .............................................................................................4(J)

カメラに取り付ける..........................................................................................6(J)

視度と画面を調整する ......................................................................................7(J)

アイピース部を取り外す...................................................................................8(J)

マイクを取り付ける..........................................................................................9(J)

表示ランプの名称と働き................................................................................ 11(J)

画面や内部をクリーニングする..................................................................... 12(J)

使用上のご注意 .............................................................................................. 13(J)

仕様 ................................................................................................................ 13(J)

日

本

語

2 (J)

分解しない、改造しない

分解したり、改造したりすると、感電の原因となります。

ビューファインダー内部の調整や点検を行う必要がある場合は、必ずソニー

のサービス担当者にご依頼ください。

内部に水や異物を入れない

水や異物が入ると火災の原因となります。

万一、水や異物が入ったときは、すぐにカメラの電源を切り、接続コードを

抜いて、ソニーのサービス担当者または営業担当者にご相談ください。

油煙、湯気、湿気、ほこりの多い場所では設置•使用しない

上記のような場所で設置・使用すると、火災や感電の原因となります。

下記の注意を守らないと、

火災や感電により死亡や大けがにつながることがあります。

感電火災

分解禁止

禁止

警告

禁止

3 (J)

エレクトロニックビューファインダーBVF-C10Wは、ソニーBVP-550

シリーズカラービデオカメラ用の、1.35インチ液晶カラービューファ

インダーです。

BVF-C10Wには以下のような特長があります。

高性能液晶カラーモニター

中心部の水平解像度400TV本、51万画素(16:9表示時)のカラー

映像を見ることができます。カメラ側の設定により、画面を16:9表

示または4:3表示(1.1インチサイズ)に切り換えられます。

マーカー表示

カメラ側で、センターマーカーやセーフティーゾーンマーカーなどの

マーカー表示がONに設定されている場合、本機のスイッチで、

マーカー表示をON/OFFできます。

概要

着脱可能なアイピース部

アイピース部を取り外して使うと、目を離しても画面の中央がぼや

けません。また、画面やミラーにほこりが付着したときは、アイピー

ス部を取り外してクリーニングすることができます。

その他

•高性能3倍ルーペを標準装備。

•別売りの防曇フィルター(サービスパーツ番号：1-547-341-11)を取

り付けると、呼気や水蒸気によるくもりを防ぐことができます。

4 (J)

各部の名称と働き

PEAKING CONTRAST BRIGHT

DISPLAY

OFF

TALLY

HIGH

LOW

OFF

ZEBRA

MOMENT

OFF

CHROMA

1コネクター

2スライドストッパー

3タリーランプ(後面)

4ゼブラ付加範囲調整用ボリューム

5視度調整リング

6タリーランプ(前面)

7PEAKINGつまみ

8CHROMAつまみ

9CONTRASTつまみ

!º BRIGHTつまみ

!¡ TALLYスイッチ

!™ ZEBRAスイッチ

!£ DISPLAYスイッチ

ビューファインダーケーブル

マイクホルダー

アイカップ

5 (J)

1コネクター

カメラのVF端子に接続します。

2スライドストッパー

本機をカメラに取り付けて左右にスライドさせるとき、本機がカメラ

から外れるのを防ぎます。

3タリーランプ(後面)

カメラにタリー信号が入力されると点灯します。使わないときは、ふ

たを閉めて隠すことができます。

4ゼブラ付加範囲調整用ボリューム

BVP-550シリーズのカメラでは機能しません。

5視度調整リング

画面の映像が最もはっきり見えるように、このリングを回して視度を

調整します。

6タリーランプ(前面)

カメラにタリー信号が入力されると点灯します。使わないときは、

TALLYスイッチ !¡をOFFにします。また、TALLYスイッチ !¡で明

るさを調整できます。

7PEAKING (ピーキング調整)つまみ

時計方向に回すと、画面の映像の輪郭が強調され、レンズの

フォーカス合わせが容易になります。カメラの出力信号には影響し

ません。

8CHROMA (クロマ)つまみ

画面のクロマレベルを調整します。カメラの出力信号には影響しま

せん。

9CONTRAST (コントラスト調整)つまみ

画面のコントラストを調整します。カメラの出力信号には影響しませ

ん。

!º BRIGHT (明るさ調整)つまみ

画面の明るさを調整します。カメラの出力信号には影響しません。

!¡ TALLY (タリー)スイッチ

本機前面のタリーランプ 6をコントロールします。

HIGH：タリーランプが明るくなる。

OFF：タリーランプが機能しなくなる。

LOW：タリーランプが暗くなる。

!™ ZEBRA (ゼブラパターン)スイッチ

BVP-550シリーズのカメラでは機能しません。

!£ DISPLAY(ディスプレイ)スイッチ

BVP-550シリーズのカメラでは機能しません。

6 (J)

カメラに取り付ける

スライドガイド

VF端子

コネクター

1カメラの左右位置固定リングをゆるめる。

2本機裏側の溝をカメラ前面のスライドガイドにはめる。

3本機を矢印の方向にスライドさせる。

4本機を左右にスライドして取り付け位置を決め、カメラの左右

位置固定リングを締める。

5コネクターをカメラの VF 端子に差し込む。

取り外すときは

取り付け操作の手順を逆に実行します。本機をカメラから抜き取る

ときは、スライドストッパーを引き上げてください。

スライドストッパー

左右位置固定リング

溝

7 (J)

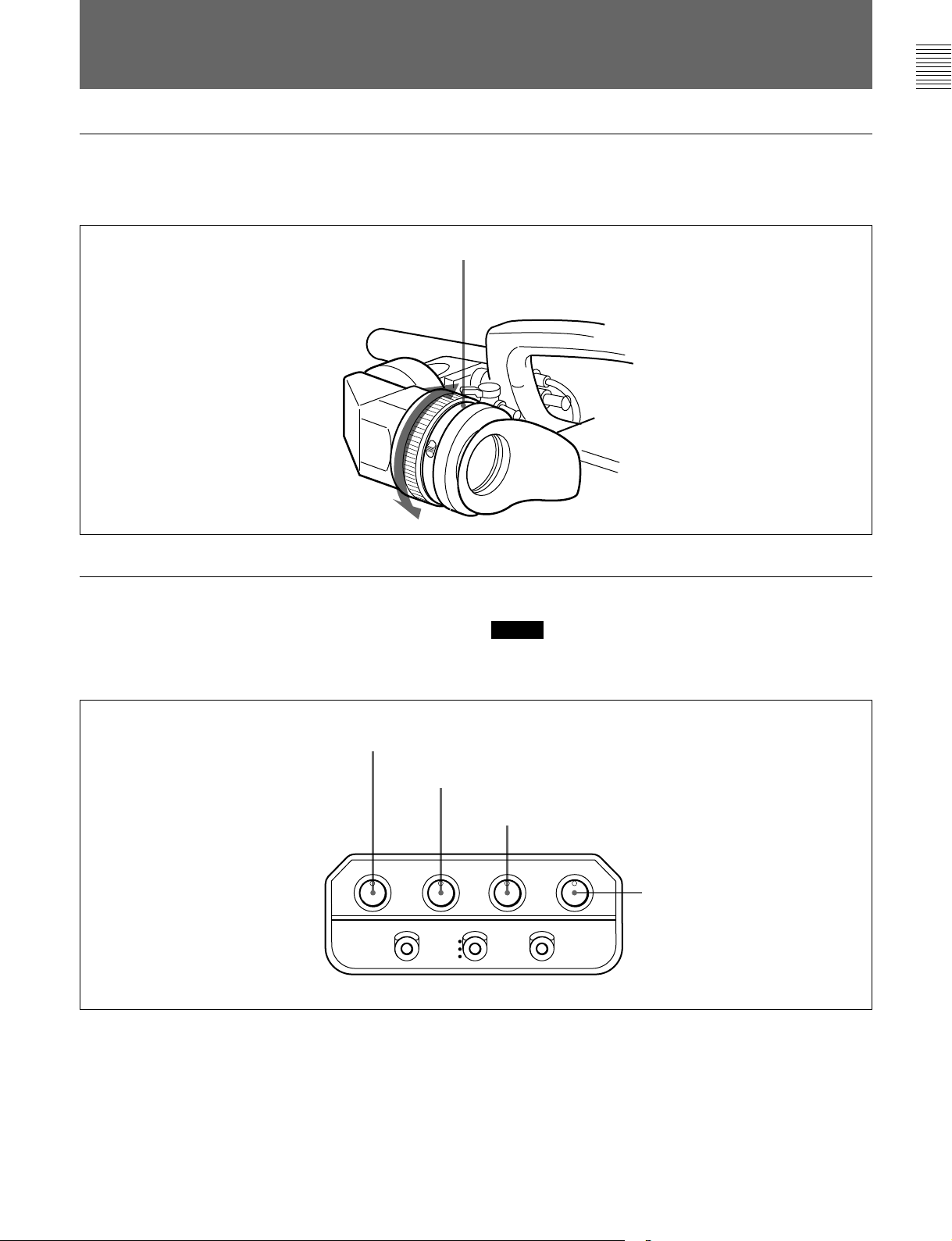

視度と画面を調整する

視度を調整するには

視度調整リングを回して、映像が最もはっきり見えるように調整しま

す。

視度調整リング

画面を調整するには

下図のつまみを使って、映像の輪郭を強調したり、画面の明るさや

コントラストを調整します。ご注意

ここで行う調整は、ビューファインダー画面を見やすくするための調

整です。撮影している映像の調整ではありません。

PEAKING CONTRAST BRIGHT

DISPLAY

OFF

TALLY

HIGH

LOW

OFF

ZEBRA

MOMENT

OFF

CHROMA

PEAKINGつまみ

CONTRASTつまみ

BRIGHTつまみ

CHROMAつまみ

8 (J)

アイピース部を取り外す

ビューファインダーから目を離して撮影するような場合は、アイピー

ス部を外すと、画面全体が見やすくなります。画面やミラーをクリー

ニングするときや、別売りの防曇フィルターを取り付けるときも、ア

イピース部を取り外します。

◆クリーニングおよび防曇フィルターの取り付けについて詳しくは、「画面

や内部をクリーニングする」(12(J)ページ)をご覧ください。

1ロックリングを反時計方向いっぱいに

回して、ロックリングの合いマークと本

機筒部の合いマーク(いずれも赤い

線)を合わせる。

2アイピース部を抜き取る。

再び取り付けるには

1ロックリングの合いマークと、本機筒部の合いマークを合わせ

る。

2アイピース部先端の合いマーク(「取り外しかた」の手順2を参

照 )をロックリングの合いマークに合わせて、アイピース部を本

機筒部に差し込む。

3ロックリングを時計方向いっぱいに回し、ロックリングの

「LOCK」表示の上の矢印を、本機筒部の合いマークに合わ

せる。

筒部の合いマーク

ロックリングの合いマーク

ロックリング

アイピース部先端の合いマーク
