Sony PMW-F55 Manual de usuario

4-457-832-01(1)

Solid-State Memory

Camcorder

PMW-F55

PMW-F5

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、

火災や人身事故になることがあります。

この説明書には、事故を防ぐための重要な注意事項と製品の

取り扱いかたを示してあります。この説明書をよくお読みのうえ、

製品を安全にお使いください。お読みになったあとは、

いつでも見られるところに必ず保管してください。

ご使用になる前に  JP

Before Using this Unit _____ GB

Avant d’utiliser cette unité__ FR

Vor Verwendung dieses Gerät

_DE

Prima di usare l’unita ______ IT

Antes de utilizar la unidad _ ES

__________ CS

The supplied CD-ROM includes operating instructions for the

PMW-F55/F5 Solid-State Memory Camcorder in PDF format.

For more details, see “Using the CD-ROM manual” on page 15.

付属の CD-ROM には、本機の取扱説明書が PDF 形式で入っ

ています。

詳しくは 7 ページの「CD-ROM マニュアルの使いかた」を

ご覧ください。

2安全のために

安全のために

ソニー製品は安全に充分配慮して設計されています。しかし、

電気製品は、まちがった使いかたをすると、火災や感電など

により死亡や大けがなど人身事故につながることがあり、危

険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

3〜7ページの注意事項をよくお読みください。製品全般の注

意事項が記されています。

定期点検を実施する

長期間、安全にお使いいただくために、定期点検をすること

をおすすめします。点検の内容や費用については、お買い上

げ店またはソニーのサービス窓口にご相談ください。

故障したら使用を中止する

お買い上げ店またはソニーのサービス窓口にご連絡ください。

万一、異常が起きたら

a電源を切る。

bバッテリーパックや、電源コード、接続ケーブルを抜く。

cお買い上げ店またはソニーのサービス窓口に連絡する。

•煙が出たら

•異常な音、においがしたら

•内部に水、異物が入ったら

•製品を落としたり、キャビネットを破損したときは

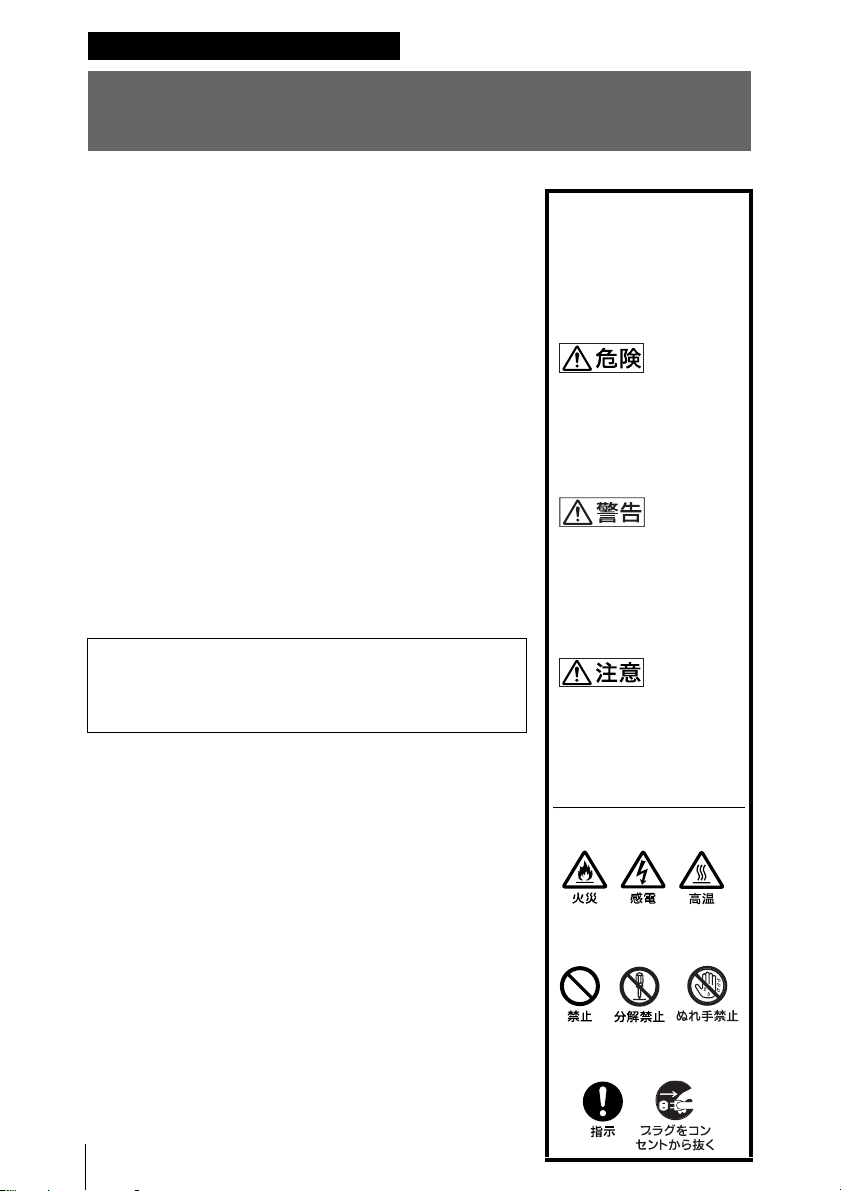

警告表示の意味

説明書および製品では、次

のような表示をしていま

す。表示の内容をよく理解

してから本文をお読みくだ

さい。

この表示の注意事項を守ら

ないと、破裂・発火・発

熱・液漏れにより、死亡や

大けがになることがありま

す。

この表示の注意事項を守ら

ないと、火災や感電などに

より死亡や大けがなど人身

事故につながることがあり

ます。

この表示の注意事項を守ら

ないと、感電やその他の事

故によりけがをしたり周辺

の物品に損害を与えたりす

ることがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

日本語

運転中に使用しない

自動車やオートバイなどの運転を

しながら記録再生をすることはお

やめください。交通事故の原因と

なります。

メモリーカードスロットに

異物を入れない

指定のメモリーカード以外のもの

を入れると、火災や感電の原因と

なることがあります。

分解や改造をしない

分解や改造をすると、火災や感

電、けがの原因となることがあり

ます。内部の点検や修理は、お買

い上げ店またはソニーのサービス

窓口にご依頼ください。

指定の電源で使用する

取扱説明書に記されているバッテ

リーパックまたは AC アダプター

でお使いください。指定以外の製

品でのご使用は、火災の原因とな

ります。

AC 電源コードや DC 電源接

続コードを傷つけない

AC 電源コード、DC 電源接続

コードやマイクケーブルを傷つけ

ると火災や感電の原因となりま

す。

•コードを加工したり、傷つけたりしない。

•重いものをのせたり、引っ張ったりしない。

•熱器具に近づけたり、加熱したりしない。

•コードを抜くときは必ずプラグを持って抜く。

万一、コードが傷んだら、ソニーのサービス窓

口に交換をご依頼ください。

電源コードのプラグおよび

コネクターは突き当たるま

で差し込む

まっすぐに突き当たるまで差し込

まないと、火災や感電の原因にな

ります。

ビューファインダーの接眼

レンズを太陽に向けて放置

しない

太陽光が接眼レンズを通して

ビューファインダー内部に焦点を

結び、火災の原因となることがあります。

内部に水や異物を入れない

水や異物が入ると火災や感電の原

因となることがあります。

万一、水や異物が入ったときは、

すぐに電源を切り、電源コードや

接続ケーブルを抜いて、ソニーのサービス担当

者または営業担当者にご相談ください。

ビデオライト使用時は、高

温部分に触れない

ビデオライトの使用時または使用

直後は、ライト本体およびその周

辺部が高温になっているため、や

けどをすることがあります。

カメラの取っ手を持って運搬するときなどは、

ライト本体およびその周辺部に触れないよう注

意して運搬してください。

警告

撮影時は周囲の状況に注意

をはらう

周囲の状況を把握しないまま撮影

を行うと、事故やけがなどの原因

となります。

ぬれた手で電源プラグを

さわらない

ぬれた手で AC アダプターな

どの電源プラグを抜き差しす

ると、感電の原因となること

があります。

通風孔をふさがない

通風孔をふさいだまま使用する

と、内部に熱がこもり、火災や故

障の原因となることがあります。

お手入れの際は AC ア

ダプターのプラグをコ

ンセントから抜く

電源を接続したままお手入

れをすると、感電の原因と

なることがあります。

警告

雷が鳴り出したら、使用を

中止する

落雷すると、感電のおそれがあり

ます。雷が鳴り出したらすぐに使

用を中止して本機から離れてくだ

さい。

雨のあたる場所や、油煙、

湯気、湿気、ほこりの多い

場所では使用しない

このような場所やこの説明書に記

されている使用条件以外の環境で

使用すると、火災や感電の原因となることがあ

ります。

コード類は正しく配置する

電源コードや接続ケーブルは、足

に引っかけると本機の落下や転倒

などによりけがの原因となること

があります。充分注意して接続・

配置してください。

カメラの重量にあった三脚

を使用し、三脚・雲台を確

実に固定する

カメラの重量に耐え切れない三脚

または三脚以外に取り付けて使用

すると、本機やレンズが落下し、けがをするこ

とがあります。また、三脚・雲台を確実に固定

せずにカメラから離れると、不意にカメラが動

いてけがをすることがあります。

部品の取り付けは正しく行

う

本機に以下の部品を取り付けると

きは、この説明書の該当するペー

ジをよく読んだうえ、確実に取り

付けてください。取り付け方法を誤るとカメラ

が落下し、けがをすることがあります。

•レンズ、レンズアダプター、AUDIO BOX

運搬するときは、ハンドル

を持つ

LCD パネル、ビューファインダー

などハンドル以外の場所を持って

運搬すると、本機が落下してけが

の原因となることがあります。

保管するときは安定した場

所に置く

ぐらついた台の上や傾いたところ

などに置くと、本機が落下してけ

がの原因となることがあります。

指定された動作温度、動作

湿度で使用する

動作温度、動作湿度を超えた環

境、またはほこりや油煙、湯気が

極端に多い場所で使用すると、火

災や感電の原因となることがあり

ます。

注意

6電池についての安全上のご注意

電池の使いかたを誤ると、液漏れ・発熱・

破裂・発火・誤飲による大けがや失明の原

因となるので、次のことを必ず守ってくだ

さい。

万一、異常が起きたら

•煙が出たら

1機器の電源スイッチを切るか、バッテリー

チャージャーの電源プラグを抜く。

2ソニーのサービス窓口に連絡する。

•電池の液が目に入ったら

すぐきれいな水で洗い、直ちに医師の治療を

受ける。

•電池の液が皮膚や衣服に付いたら

すぐにきれいな水で洗い流す。

•バッテリー収納部内で液が漏れたら

よくふきとってから、新しい電池を入れる。

ここでは、本機で使用可能なソニー製リチ

ウムイオン電池についての注意事項を記載

しています。

•充電には、ソニーの専用バッテリーチャー

ジャーを使用する。

•火の中に投げ入れたり、加熱、半田付け、分

解、改造をしない。

•直射日光の当たるところ、炎天下の車内、ス

トーブのそばなど高温の場所で、使用・放

置・充電をしない。

•ハンマーでたたくなどの強い衝撃を与えた

り、踏みつけたりしない。

•接点部や 3極と #極をショートさせたり、

金属製のものと一緒に携帯・保管をしない。

•所定の充電時間を超えても充電が完了しない

場合は、充電をやめる。

•電池使用中や充電、保管時に異臭がしたり、

発熱・液漏れ・変色・変形などがあったとき

は、すぐに使用や充電をやめる。

•水や海水につけたり、濡らしたりしない。

充電のしかたについてはバッテリーチャー

ジャーの取扱説明書をよく読む。

ここでは、データ保持用で使うリチウムボ

タン電池についての注意事項を記載してい

ます。

•乳幼児の手の届かないところに置く。

•電池は充電しない。

•火の中に入れたり、加熱・分解・改造をしな

い。

•電池の（＋）と（−）を正しく入れる。

•電池の液が目に入ったときは、失明の原因と

なるので、こすらずにすぐに水道水などのき

れいな水で充分に洗った後、医師の治療を受

ける。

•電池の液をなめた場合には、すぐにうがいを

して医師に相談する。

•ショートの原因となるので、金属製のネック

レス、ヘアピンなどと一緒に持ち運んだり、

保管しない。

•電池に液漏れや異臭があるときは、すぐに火

気から遠ざける。

•電池に直接はんだ付けをしない。

•電池を保管する場合および廃棄する場合は、

テープなどで端子（金属部分）を絶縁する。

•皮膚に障害を起こすおそれがあるので、テー

プなどで貼り付けない。

•電池を落下させたり、強い衝撃を与えたり、

変形させたりしない。

•

直射日光の強いところや炎天下の車内などの

高温・多湿の場所で使用、放置、保管しない。

•電池を水で濡らさない。

•ショートさせないように機器に取り付ける。

電池についての安全上

のご注意

電池のリサイクルについて /その他の安全上のご注意 / CD-ROM マニュアルの使いかた 7

リチウムイオン電池は、リサイクルできます。

不要になったリチウムイオン電池は、金属部

にセロハンテープなどの絶縁テープを貼って

リサイクル協力店へお持ちください。

充電式電池の回収・リサイクルおよびリサイ

クル協力店については、一般社団法人 JBRC

ホームページ http://www.jbrc.net/hp/contents/

index.html を参照してください。

警告

イヤホンやヘッドホンを使用するときは、

音量を上げすぎないようにご注意ください。

耳を刺激するような大きな音量で長時間続

けて聞くと、聴力に悪い影響を与えること

があります。

重要

機器の名称と電気定格は、底面に表示され

ています。

警告

直射日光の下や火気の近くなど、高温のと

ころにバッテリーを置かないでください。

注意

指定以外の電池に交換すると、破裂する危

険があります。

必ず指定の電池に交換してください。

使用済みの電池は、国または地域の法令に

従って処理してください。

Adobe Readerがインストールされたコン

ピューターで、取扱説明書を閲覧できます。

Adobe Readerは、Adobeのウェブサイト

から無償でダウンロードできます。

1CD-ROMに収録されているindex.html

ファイルを開く。

2読みたい取扱説明書を選択してク

リックする。

◆CD-ROMが破損または紛失した場合は、

お買い上げ店またはソニーのサービス窓

口経由で購入できます。

電池のリサイクルにつ

いて

その他の安全上のご注

意

CD-ROMマニュアル

の使いかた

8主な仕様

主な仕様

一般仕様

電源

DC 12 V（11 V〜17.0 V）

消費電力

PMW-F55

約25 W

本体のみ、XAVC 4K 59.94P記録時、

4K SDI：On

PMW-F5

約24 W

本体のみ、XAVC HD 59.94P記録時、

HD-SDI：On

ご注意

•DCOUT端子には、消費電流が1.8 A以下

の機器を接続してください。

•周辺機器を装着して使用する場合は、周

辺機器の消費電力の合計が60 W以内にな

るようにしてください。

動作温度

0℃〜40℃

保存温度

-20℃〜+60℃

質量

約2.2 kg（本体のみ）

外形寸法

12ページ参照

連続動作時間

PMW-F55

約150分

（バッテリーパックBP-FL75使用時）

PMW-F5

約160分

（バッテリーパックBP-FL75使用時）

記録フォーマット（ビデオ）

XAVC

AVC/H.264 High 4:2:2 Intra Profile

4K：VBR、600 Mbps max.

HD：SMPTE RP2027 Class100 準拠

MPEG HD422

MPEG-2 Long GOP

HD 422モード：CBR、50 Mbps

max.、MPEG-2 422P@HL

記録フォーマット（オーディオ）

LPCM 8CH（記録再生2CH）、24-bit、

48-kHz

記録フレームレート

PMW-F55

XAVC 4K：4096×2160、23.98p/25p/

29.97p/50p/59.94p

XAVC HD：1920×1080、23.98p/25p/

29.97p/50p/59.94p

MPEG2 HD：1920×1080、50i/59.94i/

23.98p/25p/29.97p

PMW-F5

XAVC HD：1920×1080、23.98p/25p/

29.97p/50p/59.94p

MPEG2 HD：1920×1080、50i/59.94i/

23.98p/25p/29.97p

記録・再生時間

SBS-32G1A使用時

MPEG2 HD：約60分

SBS-64G1A使用時

MPEG2 HD：約120分

SBS-32使用時

XAVC HD 29.97P：約30分

SBS-64A使用時

XAVC HD 29.97P：約60分

SBS-64B使用時

XAVC 4K 29.97P：約20分

SBS-128B使用時

XAVC 4K 29.97P：約40分

ご注意

記録・再生時間は、使用条件やメモリーの

特性などにより、多少の誤差が生じる場合

があります。

カメラ部

撮像素子

PMW-F55

スーパー 35mm相当単板CMOSイメージセ

ンサー（グローバルシャッター機能付

き）

PMW-F5

スーパー 35mm相当単板CMOSイメージセ

ンサー

撮像素子（画素数）

11.6M（total）、8.9M（effective）

内蔵フィルター

Clear、0.9（1/8ND）、1.8（1/64ND）

主な仕様 9

感度（2000ルクス、89.9％反射）

PMW-F55

Video Gamma：T12@24p（3200K Light

source）

PMW-F5

Video Gamma：T14@24p（3200K Light

source）

ISO感度

PMW-F55

S-Log2 Gamma：ISO 1250（D55 Light

source）

PMW-F5

S-Log2 Gamma：ISO 2000（D55 Light

source）

レンズマウント

PLマウント（レンズマウントアダプター使

用）

フランジバック

FZマウント（レンズマウントアダプター未

使用）

ラティチュード

14-stop

映像SN比

57 dB（Video Gamma、24p、Noise

Suppression：Off）

シャッタースピード

1/24〜1/6000秒（23.98P時）

シャッターアングル

4.2°〜359.7°（電子シャッター）

スローシャッター（SLS）

2、3、4、5、6、7、8フレーム

スロー＆クイックモーション

XAVC HD：1-60P

ホワイトバランス

プリセットモード（3200K、4300K、

5500K）、メモリーモード

ゲイン

-3、0、3、6、9、12、18 dB、AGC

ガンマカーブ

STD1、STD2、STD3、STD4、STD5、

STD6

HG1、HG2、HG3、HG4、HG7、HG8

S-Log2

入出力

オーディオ入力

CH-1/CH-2：XLR型3ピン（2）、凹型、

LINE/MIC/MIC+48V切り換え可能

ビデオ出力

TEST OUT：BNC型（1）

DC入力

XLR型、4ピン、凸、11〜17 V DC

DC出力

4ピン（2）、11 V〜17 V DC（最大1.8 A）、

バッテリーアダプター使用時

ご注意

DC OUT端子には、消費電流が1.8 A以下の

機器を接続してください。

SDI出力

BNC型（4）

PMW-F55

HD mode：

SDI 1/2：ライン出力

SDI 3/4：モニター出力

4K mode：

SDI 1/2/3/4：ライン出力

Display On/Off可能

PMW-F5

SDI 1/2：ライン出力

SDI 3/4：モニター出力

タイムコード入出力

TC IN/OUT：BNC型（1）、切り換え可能

GENLOCK入力

BNC型（1）

リモート

8ピン（1）

HDMI出力

Type A型（1）

USB

USB device：Mini-B（1）

USB host：Type A（1）

USBワイヤレスLANモジュール接続端子

USB host：Type A（1）

（将来のバージョンアップで使用できるよ

うになります。）

ヘッドフォン出力

ステレオミニジャック（1）

スピーカー出力

モノラル

10 主な仕様

レンズマウントアダプター（1）

バッテリーアダプター（1）

オーディオ入力コネクター（1）

オーディオ入力コネクター用ネジ（4）

メジャーフック（1）

USBワイヤレスLANモジュール

IFU-WLM3（1）

ご使用になる前に（1）

取扱説明書（CD-ROM）（1）

ソフトウェアのダウンロードについて

本機をPCと接続して使用する際は、必要に

応じてデバイスドライバーや各種プラグイ

ンソフトウェア、アプリケーションソフト

ウェアをソニープロフェッショナル/業務用

製品サイトからダウンロードしてお使いく

ださい。

ソニープロフェッショナル/業務用製品サイ

トホームページ：

アメリカ合衆国 http://pro.sony.com

カナダ http://www.sonybiz.ca

ラテンアメリカ http://sonypro-latin.com

ヨーロッパ、中東、アフリカ

http://www.pro.sony.eu

日本 http://www.sonybsc.com

アジア http://pro.sony-asia.com

韓国 http://bp.sony.co.kr

中国 http://pro.sony.com.cn

記録した素材は、情報が複数のファイル、

複数のフォルダーにまたがって置かれてい

ますが、専用アプリケーションソフトウェ

アでは、これらの情報やディレクトリ構造

を、ユーザーが意識することなく、容易に

扱えるようになっています。

ご注意

Explorer（Windows環境）やFinder（Mac環境）

を使用して、SxSメモリーカード内のクリップの

コピーなどを行うと、クリップが持つ情報を保持

できなくなることがあります。

PLマウント広角ズームレンズ

SCL-P11X15

PLレンズ

SCL-P35T20、SCL-P50T20、

SCL-P85T20、SCL-PK6（6本セット）

LCDカラービューファインダー

DVF-L350、DVF-L700

OLEDカラービューファインダー

DVF-EL100

マイクロホン

ECM-680S（EC-0.5X5F3M）、

ECM-678、ECM-674

ショルダーアダプター

VCT-FSA5

バッテリーパック

BP-FL75、BP-L80S

ACアダプター

AC-DN2B、AC-DN10

SxSメモリーカード

SxS PRO+シリーズ

SxS PROシリーズ

SxS-1シリーズ

SDカード

SDHCメモリーカード、SDメモリー

カード

ポータブルメモリーレコーダー

AXS-R5

AXSメモリーカード

AXS-512S24

SxSメモリーカードUSBリーダー /ライター

SBAC-US20

AXSメモリーカードリーダー

AXS-CR1

リモートコントロールユニット

RM-B170、RM-B750

メディアスロット部

タイプ

ExpressCard/34（2）

SD card（1）

付属品

別売りアクセサリー

Otros manuales para PMW-F55

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Videocámara de Sony

Sony

Sony HDC-900 Series Dibujo dimensional

Sony

Sony F23 Cine Alta Manual de usuario

Sony

Sony Handycam DCR-TRV950 Manual de usuario

Sony

Sony Handycam Vision CCD-TRV95 Manual de usuario

Sony

Sony Handycam DCR-HC62 Manual de usuario

Sony

Sony Handycam DCR-IP220 Manual de usuario

Sony

Sony HDR-TD30V Manual de usuario

Sony

Sony Handycam HDR-CX330 Manual de usuario

Sony

Sony Handycam DCR-TRV80E Manual de usuario

Sony

Sony Handycam DCR-TRV6 Manual de usuario

Sony

Sony SRW-9000 Manual de usuario

Sony

Sony Handycam CCD-TR315E Manual de usuario

Sony

Sony DVW-D600 Manual de usuario

Sony

Sony SRG-A40 Manual de usuario

Sony

Sony HXR-NX30C Manual de usuario

Sony

Sony HDR-AS300R Guía de referencia

Sony

Sony HXR-NX80 Manual de usuario

Sony

Sony SSC-C350 Manual de usuario

Sony

Sony DCR-SX83 Handycam® Manual de usuario

Sony

Sony HyperHAD SSC-MX34 Manual de usuario

Sony

Sony DCR-IP7BT - Network Handycam Ip Manual de usuario

Sony

Sony Handycam HDR-CX6EK Manual de usuario

Sony

Sony Handycam HDR-CX250E Manual de usuario

Sony

Sony FDRX3000/W Manual de usuario

Manuales populares de Videocámara de otras marcas

Toshiba

Toshiba CAMILEO Z100 Manual de usuario

Panasonic

Panasonic NV-VS40B Manual de usuario

Canon

Canon RC 260 Manual de usuario

Brinno

Brinno TimeLapse TLC200 Manual de usuario

JVC

JVC GR-SXM68AC Guía de inicio rápido

Panasonic

Panasonic AG-HMC152EN Manual de usuario

Insignia

Insignia NS-DCC5HB09 - Camcorder - 720p Manual de usuario

MYDLINK

MYDLINK DCS-6100LH Manual de usuario

SECURECOM

SECURECOM V-5014B Manual de usuario

Panasonic

Panasonic HDC-SD100 Manual de usuario

Sharper Image

Sharper Image U-VIDEO Manual de usuario

JVC

JVC AA-V15EG Manual de usuario

Canon

Canon LEGRIA HV40 Manual de usuario

RCA

RCA CC616 Manual de usuario

Panasonic

Panasonic NVM40 Manual de usuario

ATIK Cameras

ATIK Cameras Horizon Manual de usuario

Sharp

Sharp ViewcamZ VL-Z8H Manual de usuario

Philips

Philips M620/21 Manual de usuario
