SNAP Episode engineered EA-MINI-2D-35 Manual de usuario

CONTROL PROTOCOL

EA-MINI-2D-35 / EA-MINI-3D-35

EA-MINI-3D-35

Digital Mini-Amplifiers

DIGITAL IN

SUB OUT

ANALOG IN

1 2 3 4 5

IR IN

IR OUT

+5V GND

RESET

STATUS

SWITCHES

100-240V~50/60Hz 1.6A

1 2 345

DOWN

CONTROL

RECEIVER

RUN

LEARN

MONO

STEREO

FULL

HP 60Hz

IN 1

IN 2

SWITCH POSITION

R+ R- L+ L-

SPEAKER OUTPUTS

AUDIOEQUIPMENT

E363665

5VDC/100mA

EA-MINI-xD-35 Amplifiers Control Protocol

Pg. 2

Table of Contents

1. Overview .......................................................................................................................... 3

2. IR Connections and Setup.............................................................................................. 3

2.1IR Connections and Controls....................................................................................................................3

2.1.1 IR In Port......................................................................................................................................3

2.1.2 IR Receive/Control Dip Switch ....................................................................................................3

2.1.3 IR Out Port...................................................................................................................................3

3. IR Applications................................................................................................................ 4

3.1 In-Room IR Receiver with IR Remote ......................................................................................................4

3.2 Programmed Automation Controller.........................................................................................................4

4. IR Hex Codes................................................................................................................... 5

4.1 Audio Hex Codes......................................................................................................................................5

4.2 Amplifier Configuration Hex Codes ..........................................................................................................6

4.3 DSP Mode Hex Codes .............................................................................................................................6

4.4 Input Selection Hex Codes.......................................................................................................................7

4.5 Amplifier Power Hex Codes......................................................................................................................7

4.6 Amplifier Volume Hex Codes....................................................................................................................8

5. Contacting Technical Support ....................................................................................... 9

EA-MINI-xD-35 Amplifiers Control Protocol

Pg. 3

www.snapav.com Support: 866.838.5052

1. Overview

This protocol provides the information required to control an EA-MINI-xD-35 amplifier via IR through a connected

IR receiver or Automation System. Follow the instructions carefully to ensure that IR will function at the highest

level, and not cause damage to the amplifier or other components.

1.1Products Covered

EA-MINI-2D-35 –2 channel 35 Watts per Channel Digital Mini-Amplifier

EA-MINI-3D-35 –3 channel 35 Watts per Channel Digital Mini-Amplifier

2. IR Connections and Setup

2.1IR Connections and Controls

2.1.1 IR In Port

Connect an IR Receiver or a 3.5mm mono mini cable to this port to input IR commands for amplifier control. Be

sure to set the IR Receive/Control dip switch correctly to configure the port for the desired pinout.

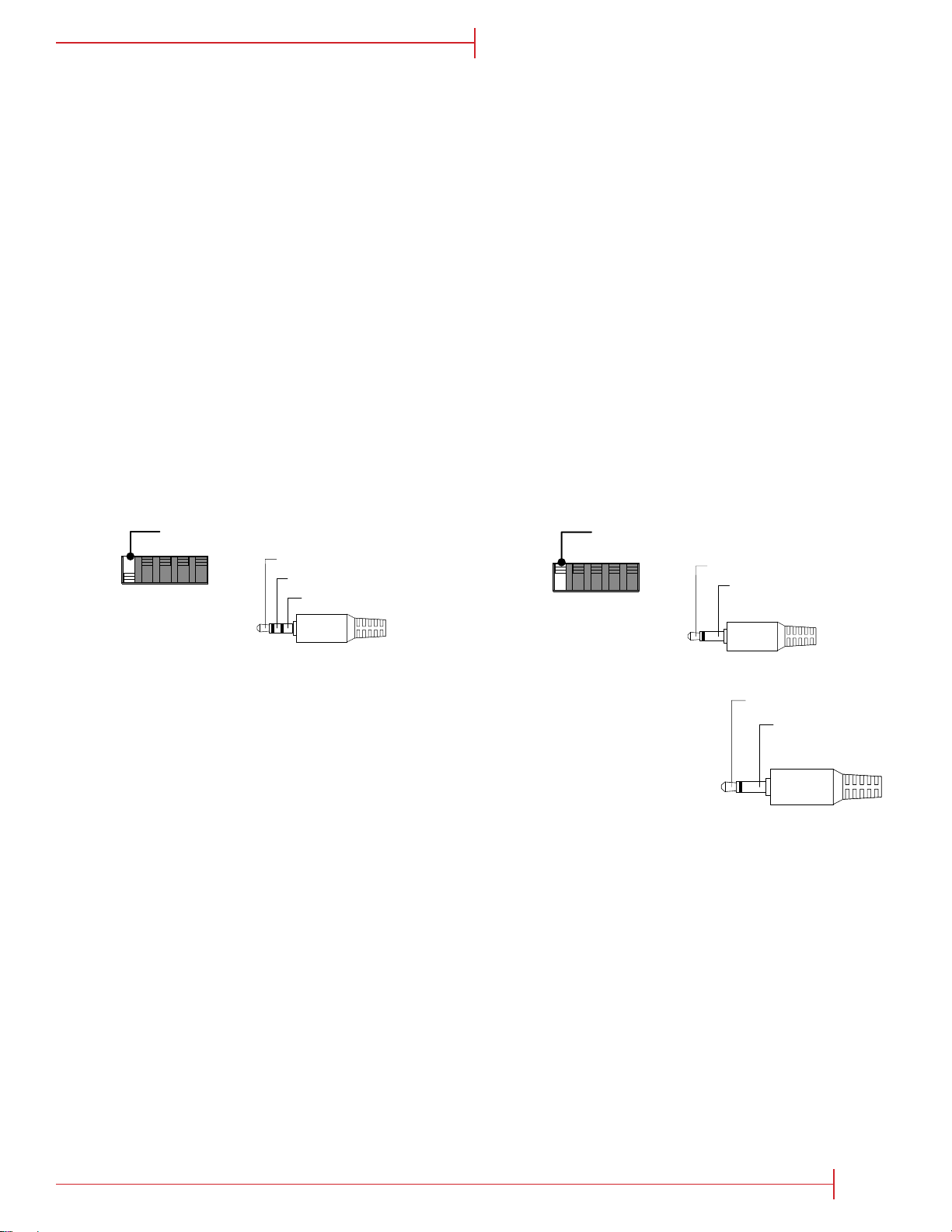

2.1.2 IR Receive/Control Dip Switch

Controls the pinout of the IR In port to provide power for an IR Receiver if needed. The pinout of each setting is

described below:

1 2 3 4 5

SWITCHES

IR Signal (Tip)

GND (Ring)

12V DC (Sleeve)

Switch 1 DOWN:

+12V DC on sleeve

1 2 3 4 5

SWITCHES

Switch 1 UP:

+0V DC (No Sleeve)

IR Signal (Tip)

GND (Ring)

2.1.3 IR Out Port

The IR Out port repeats all commands received from the IR In port. Connect IR

flashers to this port for control of other equipment.

If more flashers are required, connect the port to an IR distribution block to power

additional flashers.

IR Signal (Tip)

GND (Ring)

EA-MINI-xD-35 Amplifiers Control Protocol

Pg. 4

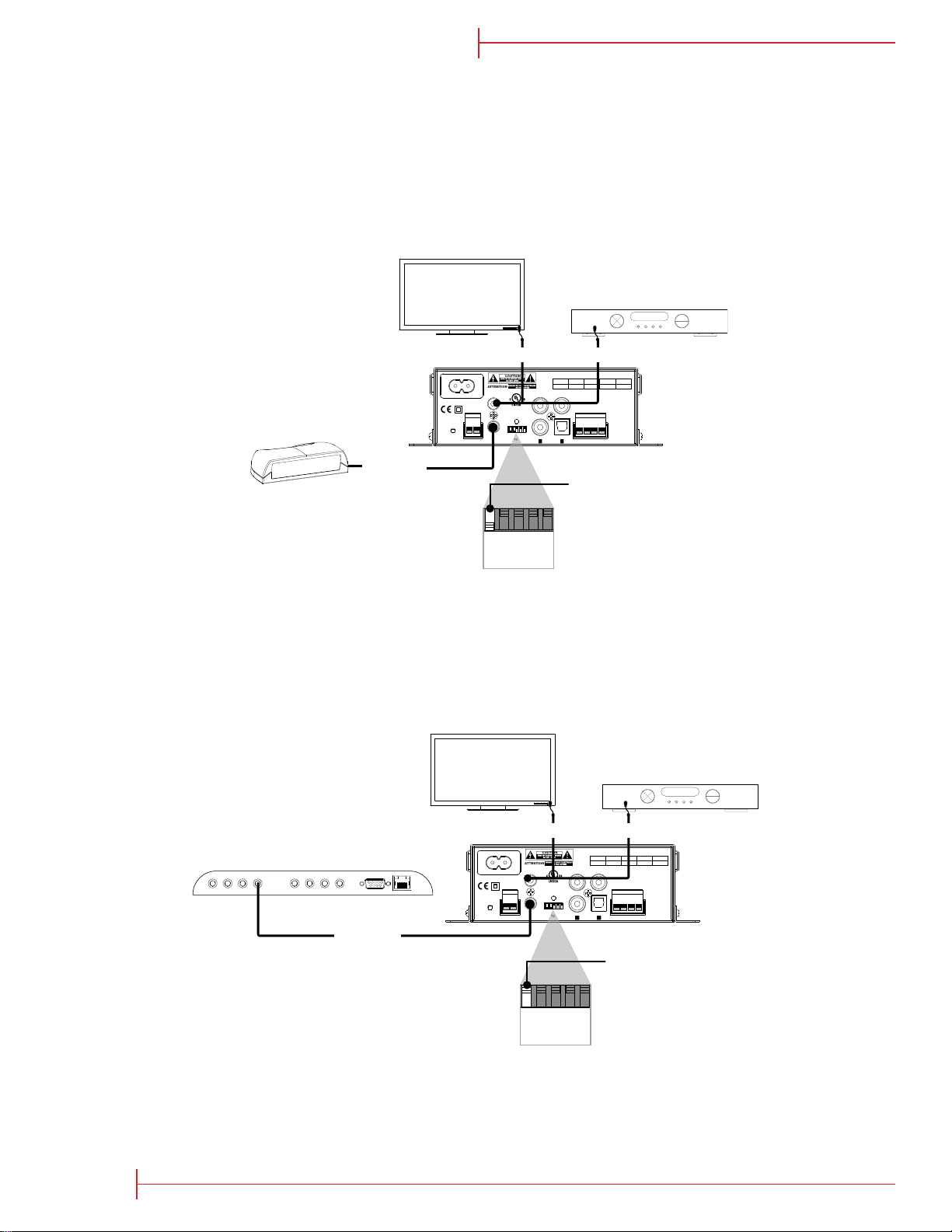

3. IR Applications

3.1In-Room IR Receiver with IR Remote

To control the amplifier with an in-room IR remote (commands transmit directly from the remote):

1. Set dip switch 1 to the DOWN position.

2. Connect the IR Receiver to the IR In port.

3. Position the receiver so that commands are received reliably.

4. Control additional equipment by attaching an IR flasher to the IR Out port.

DIGITAL IN

SUB OUT

ANALOG IN

1 2 3 4 5

IR IN

IR OUT

+5V GND

RESET

STATUS

SWITCHES

100-240V~50/60Hz 1.6A

1 2 345

DOWN

CONTROL

RECEIVER

RUN

LEARN

MONO

STEREO

FULL

HP 60Hz

IN 1

IN 2

SWITCH POSITION

R+ R- L+ L-

SPEAKER OUTPUTS

AUDIOEQUIPMENT

E363665

5VDC/100mA

IR Receiver

1 2 3 4 5

SWITCHES

1 2 3 4 5

SWITCHES

1 2 3 4 5

SWITCHES

Switch 1: DOWN for

+12V DC on sleeve

256

IR Flasher IR Flasher

3.2Programmed Automation Controller

To control the amplifier with a control system:

1. Set dip switch 1 to the UP position.

2. Connect a 3.5mm mono mini cable from the flasher output of the controller to the IR In port on the

amplifier.

3. Program the control system using the IR control protocol.

4. Control additional equipment by attaching an IR flasher to the IR Out port.

DIGITAL IN

SUB OUT

ANALOG IN

1 2 3 4 5

IR IN

IR OUT

+5V GND

RESET

STATUS

SWITCHES

100-240V~50/60Hz 1.6A

1 2 345

DOWN

CONTROL

RECEIVER

RUN

LEARN

MONO

STEREO

FULL

HP 60Hz

IN 1

IN 2

SWITCH POSITION

R+ R- L+ L-

SPEAKER OUTPUTS

AUDIOEQUIPMENT

E363665

5VDC/100mA

1 2 3 4 5

SWITCHES

1 2 3 4 5

SWITCHES

1 2 3 4 5

SWITCHES

Switch 1 UP:

+0V DC (No Sleeve)

IR Outputs RS232

IR Inputs

Automation Controller

3.5mm

Mono Cable

256

IR Flasher IR Flasher

EA-MINI-xD-35 Amplifiers Control Protocol

Pg. 5

www.snapav.com Support: 866.838.5052

4. IR Hex Codes

4.1Audio Hex Codes

Balance

center

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015

0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041

0015 0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0041 0015

0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015 0E94

Balance Left

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015

0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041

0015 0041 0015 0016 0015 0016 0015 0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015

0041 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015 0E94

Balance right

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015

0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041

0015 0041 0015 0041 0015 0016 0015 0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015

0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015 0E94

Bass Level

Down

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015

0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041

0015 0041 0015 0016 0015 0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015

0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015 0E94

Bass Level

Flat (0dB)

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015

0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041

0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015

0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015 0E94

Bass Level

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015

0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041

0015 0041 0015 0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015

0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015 0E94

Sub Volume

Down

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015

0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041

0015 0016 0015 0016 0015 0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015

0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015 0E94

Sub Volume

Flat (0dB)

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015

0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041

0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015

0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015 0E94

Sub Volume

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015

0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041

0015 0016 0015 0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015

0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015 0E94

Treble Level

Down

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015

0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041

0015 0016 0015 0041 0015 0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015

0016 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015 0E94

Treble Level

Flat (0dB)

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015

0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041

0015 0016 0015 0041 0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015

0016 0015 0016 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015 0E94

Treble Level

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015

0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041

0015 0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015

0016 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015 0E94

EA-MINI-xD-35 Amplifiers Control Protocol

Pg. 6

4.2Amplifier Configuration Hex Codes

Auto Input

Priority

Disable

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016

0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015

0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015 0041 0015 0016 0015 0041

0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0016 0015 0041 0015 0016 0015

0016 0015 0041 0015 0689 0157 0056 0015 0E94

Auto Input

Priority

Enable

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016

0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015

0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016

0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0016 0015 0016 0015 0041 0015

0016 0015 0041 0015 0689 0157 0056 0015 0E94

Auto

Sensing

Disable

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016

0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015

0016 0015 0041 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041

0015 0016 0015 0016 0015 0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0016 0015

0041 0015 0041 0015 0689 0157 0056 0015 0E94

Auto

Sensing

Enable

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016

0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015

0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016

0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0016 0015 0016 0015 0041 0015

0016 0015 0041 0015 0689 0157 0056 0015 0E94

4.3DSP Mode Hex Codes

DSP Movie

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016

0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015

0016 0015 0041 0015 0041 0015 0041 0015 0016 0015 0041 0015 0016 0015 0041 0015 0016

0015 0016 0015 0016 0015 0016 0015 0041 0015 0016 0015 0041 0015 0016 0015 0041 0015

0041 0015 0041 0015 0689 0157 0056 0015 0E94

DSP Music

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016

0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015

0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0016

0015 0016 0015 0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0016 0015 0041 0015

0041 0015 0041 0015 0689 0157 0056 0015 0E94

DSP Voice

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016

0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015

0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015 0016 0015 0041 0015 0016

0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015 0016 0015 0041 0015

0041 0015 0041 0015 0689 0157 0056 0015 0E94

Space

Enhancement

OFF

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016

0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015

0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0041 0015 0016 0015 0041 0015 0016

0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0016 0015 0041 0015

0041 0015 0041 0015 0689 0157 0056 0015 0E94

Space

Enhancement

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016

0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015

0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015 0016

0015 0016 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0016 0015 0041 0015

0041 0015 0041 0015 0689 0157 0056 0015 0E94

EA-MINI-xD-35 Amplifiers Control Protocol

Pg. 7

www.snapav.com Support: 866.838.5052

4.4Input Selection Hex Codes

Select Input 1

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016

0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015

0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016

0015 0016 0015 0016 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015

0041 0015 0041 0015 0689 0157 0056 0015 0E94

Select Input 2

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016

0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015

0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016

0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015

0041 0015 0041 0015 0689 0157 0056 0015 0E94

Toggle Inputs

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016

0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015

0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0016 0015 0041 0015 0016 0015 0016

0015 0041 0015 0016 0015 0016 0015 0016 0015 0041 0015 0016 0015 0041 0015 0041 0015

0016 0015 0041 0015 0689 0157 0056 0015 0E94

4.5Amplifier Power Hex Codes

Power OFF

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016

0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015

0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016

0015 0016 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015

0041 0015 0041 0015 0689 0157 0056 0015 0E94

Power ON

0000 006D 0022 0002 0157 00AC 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041

0015 0016 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015

0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0016 0015 0041 0015 0016 0015 0016

0015 0041 0015 0016 0015 0016 0015 0016 0015 0041 0015 0016 0015 0041 0015 0041 0015

0016 0015 0041 0015 0689 0157 0056 0015 0E94

Power Toggle

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016

0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015

0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016

0015 0016 0015 0016 0015 0041 0015 0016 0015 0041 0015 0016 0015 0016 0015 0041 0015

0041 0015 0041 0015 0689 0157 0056 0015 0E94

EA-MINI-xD-35 Amplifiers Control Protocol

Pg. 8

4.6Amplifier Volume Hex Codes

Master

Volume 10%

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015

0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015

0041 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015 0041 0015

0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015 0016 0015 0016 0015 0041 0015

0689 0157 0056 0015 0E94

Master

Volume 100%

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015

0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015

0041 0015 0041 0015 0016 0015 0016 0015 0016 0015 0041 0015 0016 0015 0041 0015 0016 0015

0016 0015 0041 0015 0041 0015 0041 0015 0016 0015 0041 0015 0016 0015 0041 0015 0041 0015

0689 0157 0056 0015 0E94

Master

Volume 25%

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015

0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015

0041 0015 0041 0015 0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0041 0015 0041 0015

0016 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0016 0015 0016 0015 0041 0015

0689 0157 0056 0015 0E94

Master

Volume 50%

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015

0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015

0041 0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015 0041 0015

0016 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0016 0015 0016 0015 0041 0015

0689 0157 0056 0015 0E94

Master

Volume 75%

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015

0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015

0041 0015 0041 0015 0041 0015 0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015

0016 0015 0016 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0041 0015

0689 0157 0056 0015 0E94

Master

Volume 90%

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015

0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015

0041 0015 0041 0015 0041 0015 0041 0015 0016 0015 0041 0015 0016 0015 0041 0015 0016 0015

0016 0015 0016 0015 0016 0015 0041 0015 0016 0015 0041 0015 0016 0015 0041 0015 0041 0015

0689 0157 0056 0015 0E94

Master

Volume Down

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015

0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015

0041 0015 0041 0015 0041 0015 0041 0015 0016 0015 0041 0015 0016 0015 0016 0015 0016 0015

0016 0015 0016 0015 0016 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015

0689 0157 0056 0015 0E94

Master

Volume Up

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015

0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015

0041 0015 0041 0015 0041 0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015

0016 0015 0016 0015 0016 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015

0689 0157 0056 0015 0E94

Mute Off

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015

0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015

0041 0015 0041 0015 0016 0015 0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0041 0015

0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0016 0015 0041 0015

0689 0157 0056 0015 0E94

Mute On

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015

0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015

0041 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015

0041 0015 0041 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0041 0015 0016 0015

0689 0157 0056 0015 0E94

Mute Toggle

0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015

0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015

0041 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015

0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015

0689 0157 0056 0015 0E94

EA-MINI-xD-35 Amplifiers Control Protocol

Pg. 9

www.snapav.com Support: 866.838.5052

5. Contacting Technical Support

Phone:

(866) 838-5052

Email:

Techsupport@snapav.com

EA-MINI-xD-35 Amplifiers Control Protocol

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Amplificador de SNAP

SNAP

SNAP Mirage E Series Manual de usuario

Manuales populares de Amplificador de otras marcas

ASTRO

ASTRO HVO V40 P Manual de usuario

Marantz

Marantz SUPERSCOPE BLA-545 Instrucciones de montaje

NAD

NAD CI980 Manual de usuario

Technics

Technics SE-CH770 Manual de usuario

Harman Kardon

Harman Kardon HK6300 Manual de usuario

NAD

NAD T975 Manual de usuario

McIntosh

McIntosh MA6850 Manual de usuario

Electro-Harmonix

Electro-Harmonix ENGLISH MUFF’N Manual de usuario

Viatron

Viatron Autrix Manual de usuario

GME

GME GA9800 Manual de usuario

Atlas

Atlas CP700 Manual de usuario

Roland

Roland KC-1000 Manual de usuario

Pyle

Pyle PFMRA350BW Manual de usuario

Advantage

Advantage S-250 Manual de usuario

IRT Electronics

IRT Electronics DVA-3007 Manual de usuario

Dimavery

Dimavery BA-100 Series Manual de usuario

Sony

Sony XM-S400D Manual de usuario

Schertler

Schertler ROY X Manual de usuario
