SMC Networks AV2000 Manual de usuario

106

Устройство плавной подачи воздуха

ЕАV2000–5000

G1/4 ~ G1

Технические характеристики

* при низких температурах применять сухой воздух

Тип EAV2000 EAV3000 EAV4000 EAV5000

Присоединительная резьба G1/4 G3/8 G1/2 G3/4 G1

Испытательное давление (МПа) 1.5

Рабочее давление (МПа) 0.2 ~ 1.0

Резьба для присоединения манометра G1/8

Диапазон рабочих температур (°С)* 0 ~ 60

Эквивалентное сечение Р->А 21(1150) 39.6(2150) 64.8(3500) 113(6150) 122(6650)

мм (норм. л/мин) A->R 25 52 80.8 132 141

Вес (кг) 0.27 0.48 0.74 1.6 1.54

Напряжение питания 220 VAC, 24 VDC

Допуск по напряжению от -15% до +10%

Класс изоляции В

Потребляемая Пост. ток (Вт) 1.8

мощность Перем. ток (ВА) При срабатывании: 5.6; при удержании: 3.4

Степень защиты IP65

Вспомогательное ручное управление Не блокируется

Спецификация

Поз. Наименование Материал

1 Корпус Алюминиевая отливка, выполненная под давлением

2 Нижняя часть Алюминиевая отливка, выполненная под давлением

3 Верхняя часть Алюминиевая отливка, выполненная под давлением

4 Пилотный клапан –

5 Поршень А Полиацетал, NBR

6 Поршень В Латунь, NBR

7 Главный клапан Латунь, NBR

8 Обратный клапан Латунь, NBR

9 Поршневая направляющая Полиацетал, NBR

10 Игольчатый клапан Латунь, NBR

11 Пружина клапана Сталь

12 Пружина поршня Сталь

13 Пружина обратного клапана Сталь

14 Пружина игольчатого клапана Сталь

15 Зажимное кольцо Сталь

16 Зажимное кольцо Сталь

17 Уплотнение NBR

18 Уплотнение NBR

19 Кольцевая прокладка NBR

круглого профиля

Вид В-В

3/2 пневмораспределитель предназначен для плавной подачи воздуха в пневмосистему.

Может использоваться в качестве аварийного клапана выключения с немедленной деаэрацией.

Предотвращает динамический удар при пуске

Возможность регулировки скорости подачи воздуха

Обладает высокой скоростью деаэрации

Пригоден для модульного монтажа (см. стр. 63)

Конструкция

107

Компания SMC сохраняет за собой право на внесение технических и размерных изменений

ВХОД

ВЫХОД

Типоразмер 2000 3000 4000 5000

Манометр (стр. 157)

Пневмоглушитель (стр. 144) G3/4

Ответная 0 250V без индикации

часть 24V DC с индикацией и

разъема защитой от скачков напряжения

220V AC с индикацией и

защитой от скачков напряжения

Ремкомплект

Запасной элемент включения 24V DC

с электромагнитом 220V AC

Пилотный клапан

Варианты крепежа для модульного

монтажа (стр. 115)

K8-10-40 K8-10-40 K8-10-40 K8-10-40

AN200-02 AN300-03 AN400-04 AN500-06

AN600-10

X31

X32

X30

KT-AV2000 KT-AV3000 KT-AV4000 KT-AV5000

SF4-5YO-80-Q

SF4-4YO-80-Q

P424220-01GA

Y200 Y300 Y400 Y600

Y200T Y300T Y400T Y600T

Принадлежности (заказ ваются отдельно)

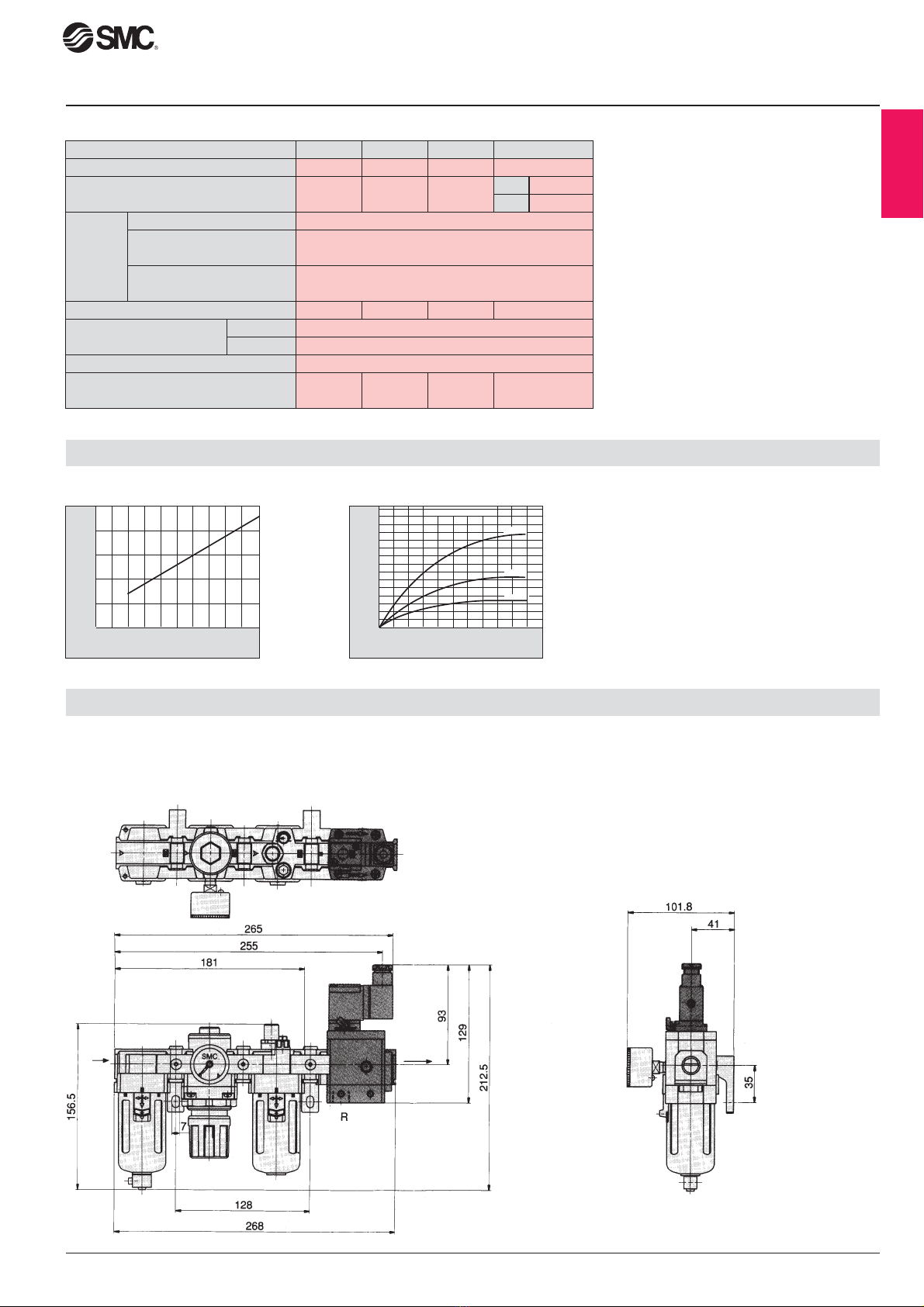

Характеристики

Давление срабат вания

(закр то -> откр то) для поршня В

Хар-ка расхода, с дросселированием

(через игольчат й клапан)

Устройство плавной подачи воздуха

EAV2000–5000

Давление в первичном контуре (МПа)

Давление во вторичном контуре (МПа)

0.1

0.2

0.3

0.4

0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9

Число оборотов иглы

Объемный расход (Норм.л/мин)

500

12345

AV4000

AV3000

AV2000

Давление на входе 0.5 МПа

1000

1500

Размеры

Пример использования:

Для монтажа требуется:

Устройство подготовки сжатого воздуха ЕАС3000 + Устройство плавной подачи воздуха EAV3000

1 переходная деталь с крепежным угольником или без него (см. стр. 115)

108

S E

шT

4-U

Для кабеля 6-8ø

Вспомогательный

ручной рычаг включения

Штекер

с искрогашением

Пилот

Размеры

Устройство плавной подачи воздуха

EAV2000–5000

Присоед. Пневмоуправление Электрическое управление Электрическое управление

резьба (24 VDC) (220 VAC)

G1/4

G3/8

G1/2

G3/4

EAVA2000-F02 EAV2000-F02-5YO-Q EAV2000-F02-4YO-Q

EAVA3000-F03 EAV3000-F03-5YO-Q EAV3000-F03-4YO-Q

EAVA4000-F04 EAV4000-F04-5YO-Q EAV4000-F04-4YO-Q

EAVA5000-F06 EAV5000-F06-5YO-Q EAV5000-F06-4YO-Q

EAVA5000-F10 EAV5000-F10-5YO-Q EAV5000-F10-4YO-Q

EAVA с пневмоуправлением EAV с электрическим управлением

Тип Присоед. резьба А В С D Е F Соед. G H I J К L М N Р Q U Размеры

P, A, R Пилот маном. S Т

EAV2000 G1/4 - 66 125.5 31 22 40 - G1/8 38 0 - - 67.5 84.5 10.5 - 29 23.5 М4 36.8 40

EAVA2000 G1/8 24 76 61 - - - 78.7 Глубина 4.5

EAV3000 G3/8 - 76 132.5 36 24 48 - G1/8 43 2 - - 70.5 87.5 3.5 - 28 27.5 М5 36.8 40

EAVA3000 G1/8 27 83 68 - - - 85.7 Глубина 5

EAV4000 G1/2 - 98 147.5 47 32 52 - G1/8 57 3 - - 82.5 99.5 - - 42 37 М6 36.8 40

EAVA4000 G1/8 39 98 83 - - - 101 Глубина 6

EAV5000 G3/4, - 128 175 59 39 74 - G1/8 77 0 - 94 - 50 46 М6 36.8 40

EAVA5000 G1 G1/8 Глубина 7.5

Манометр

ответная часть разъема

и пневмоглушитель

заказываются отдельно.

(стр. 157),

(см. Раздел “пневмораспределители”)

(стр. 144)

Для монтажа требуется:

Внимание:

1 переходная деталь с крепежным угольником или без него.

устройство не должно быть смонтировано перед регулятором давления

Номер для заказа

109

Компания SMC сохраняет за собой право на внесение технических и размерных изменений

Устройство плавной подачи воздуха

EAV2000–5000

Рабочие Пилотный Условия по Функционирование Пример соединения цилиндра

условия клапан давлениям с пневмодросселями

При включении пилотного клапана (управляющего пневмораспределителя) (2)

(электрическом включении или от ручного вспомогательного рычага)

вспомогательный воздух отжимает поршень А (3) вниз и главный клапан (1)

открывается. При этом закрывается переход к порту деаэрации R.

Поток сжатого воздуха поступает через игольчатый клапан (7) от Р к А.

Когда Р 1/2 Р , открывается поршень В (5). В результате этого Р

немедленно возрастает до значения Р .

АР А

Поршень В остается открытым, скорость хода поршня цилиндра определяется

только пневмодросселем.

При отключении пилотного клапана (2) поршень А (3) и главный клапан (1)

поджимаются вверх пружиной (4), переход к порту деаэрации R открывается.

Одновременно прерывается поток сжатого воздуха от входа Р. В результате

разницы давлений на обратном клапане (6) этот клапан отжимается вниз и

происходит деаэрация повышенного давления вторичного контура через

переход R.

Принцип действия/регулировка иголь атого клапана

В-В

Регулировка игольчатого клапана

Игольчатый клапан регулируется с помощью отвертки. Вращением по часовой стрелке

достигается уменьшение расхода, вращением против часовой стрелки обеспечивают

повышение расхода (согласно диаграмме характеристики расхода).

Р 1/2 Р

АР

Р < 1/2 Р

АР

Р=Р

АР

Подача сжатого

воздуха с

дросселированием

Подача сжатого

воздуха без

дросселирования

Рабочее состояние

Быстрая

деаэрация

(выпуск)

Включен

Не включен

Устройство плавной подачи воздуха

свозможностью аварийной деаэрации

Серия AVL

Устройство предназначено для плавной подачи

воздуха впневмосистему, атакже может

использоваться вкачестве аварийного клапана

отключения подачи воздуха снемедленной

деаэрацией пневмосистемы

•высокая пропускная способность

•низкое энергопотребление

•возможность модульного монтажа

•предотвращение аварийных ситуаций

Технические характеристики

Модель AVL2000 AVL3000 AVL4000 AVL5000

Присоединение G1/4 G3/8 G1/2 G3/4 G1

Испытательное давление,

МПа 1,5

Рабочее давление, МПа 0,2 – 1,0

Присоединение манометра 1/8

Диапазон рабочих

температур, ºС0 – 60*

1(P)→2(A) 20 37 61 113 122Эквивалентное

сечение, мм² 2(A)→3(R) 24 49 76 132 141

Вес сручным/электр. управл., кг 0,64 0,74 1,0 1,9 1,84

Вес сручным управлением, кг 0,52 0,62 0,88 1,78 1,72

Напряжение 100, 200, 110-120, 220, 240 В(50/60 Гц);

12, 24 Впостоянного тока

Допуск по напряжению от – 15% до + 10% от номинального значения

Класс изоляции B или эквивалентный (130 ºС)

5,6 ВА (50 Гц); 5,0 ВА (60 Гц) - при переключении

AC 3,4 ВА (50 Гц); 2,3 ВА (60 Гц) - при удержании

Потребляемая

мощность DC 1,8 Вт

Электрический подвод DIN разъём сконнектором М12

Электрич. хар-ки

Опции Индикатор рабочего состояния, искрогашение

Вспомогательное ручное

управление пилотного клапана

без блокировки; сфиксацией (кнопка спрорезью); с

фиксацией (рычаг)

* при низких температурах использовать сухой воздух.

Внутренняя пневматическая схема устройства

Устройство плавной подачи воздуха

свозможностью аварийной деаэрации

Серия AVL

Номер для заказа

Размеры

(мм)

Модель Прис

-ние A B C D E F G H

AVL2000-*02 1/4 67 - 111 31 55 - 40 64*

AVL2000-*02-*DZM 1/4 67 20,5 111 31 55 34 40 64*

AVL3000-*03 3/8 76 - 118 36 57 - 48 64*

AVL3000-*03-*DZM 3/8 76 12,5 118 36 57 34 48 64*

AVL4000-*04 1/2 98 - 133 47 61 - 52 64*

AVL4000-*04-*DZM 1/2 98 - 133 47 61 34 52 64*

AVL5000-*06

AVL5000-*10

3/4

1 128 - 161 59 77 - 74 64*

AVL5000-*06 -*DZM

AVL5000-*10 -*DZM

3/4

1 128 - 161 59 77 34 74 64*

* максимально: 73 мм

(мм)

Модель A1 A2 A3

AC20* 41,5 43 67,5

AC25* 55 57 78

AC30* 55 57 78

AC40* 72,5 75 100,5

AC50* 93 96 131

AC55* 98 96 131

AC60* 98 101 131

New

Soft Start-up Valve

AV2000/3000/4000/5000

Large effective area (mm²)

AV2000/ 20 (Body size: 1/4)

AV3000/ 37 (Body size: 3/8)

AV4000/ 61 (Body size: 1/2)

AV5000/113 (Body size: 3/4)

AV5000/122 (Body size: 1 )

Low power consumption

Manual supply/exhaust function

F.R.L. combinations

Modular with F.R.L. combinations

SMC

AC2000 AC2500 AC3000 ∗AC4000

AV2000

AV3000

AV4000

AC5000 AC6000

AV5000

F.R.L. combination

Soft start-up valve

∗Except AC4000-06

Series AV5000 introduced!

F.R.L. combination

Soft start-up

valve

New

CAT.ES40-39 B

A start-up valve that gradually increases supply pressure

during start up and rapidly exhausts system air when the

supply air is shut off

TÜV approved product

TÜV Rheinland

BAUART

GEPRÜFT

TYPE

APPROVED

AV 00 1 G

How to Order

Body size

1/4

3/8

1/2

3/4, 1

Electrical entry

Rated coil voltage

100VAC (50/60Hz)

200VAC (50/60Hz)

110 to 120VAC (50/60Hz)

220VAC (50/60Hz)

24VDC

12VDC

Other

Thread type

Nil

NPT

Manual override

Nil: Non-locking

push type

(flush type)

Locking type

(tool required)

20 02F

Soft start-up valve

Port size

1/4 (AV2000 only)

3/8 (AV3000 only)

1/2 (AV4000 only)

3/4 (AV5000 only)

1 (AV5000 only)

Option

Nil

GNone

With pressure gauge

Locking type

(lever type)

Indicator light/Surge voltage suppressor

Nil

None

With surge voltage suppressor (grommet type only)

With indicator light/surge voltage suppressor

(not possible with grommet type)

SF4

How to Order Pilot Valve Assemblies

1 G 80

For

soft start-up valve

Rated coil voltage

100VAC (50/60Hz)

200VAC (50/60Hz)

110 to 120VAC (50/60Hz)

220VAC (50/60Hz)

24VDC

12VDC

Other

Electrical entry

Grommet

Type D DIN terminal

Type Y DIN terminal

Indicator light

Surge voltage suppressor

Nil

None

With surge voltage suppressor

(grommet type only)

With indicator light/surge voltage suppressor

(not possible with grommet type)

Manual override

Nil

Non-locking push type (flush type)

Locking type (tool required)

Locking type (lever type)

Grommet (only DC voltage)

Type D

DIN terminal

Type Y

DIN terminal

Note) The grommet type can

have a surge voltage

suppressor (direct coupling

type lead wire), but without

indicator light.

Conforms to standards necessary

to satisfy EC directives.

Series AV has received approval from TÜV Rheinland, an

EC Notified Body (EC authorization number 0197), for

conformity to DIN VDE0580: 1994 Standards.

Consult SMC for details when ordering TÜV approved products

because of restrictions regarding product model, voltage specification,

and electrical entry, etc.

* DIN type only.

Order

Made

Contact SMC for other voltages (9).

*DIN Type only

Nil

Japan, Asia, Australia

Europe

North Ameria

Ordering source

area code

Soft Start-up Valve

AV2000/3000/4000/5000

Model

Port size

Proof pressure

Operating pressure range

Pressure gauge port size

Ambient and fluid temperature

Effective area

(mm²)

Weight (kg)

Rated coil voltage

Allowable voltage fluctuation

Coil insulation type

Apparent power

(current

consumption)

Current consumption DC

Electrical entry

Optional specification

Pilot valve manual override

AV2000

1/4

0.27

AV3000

3/8

0.48

100, 200, 110 to 120, 220VAC (50/60Hz), 12, 24VDC

–15% to +10% of rated voltage

Equivalent to B type (130°C)

5.6VA (50Hz), 5.0VA (60Hz)

3.4VA (2.1W)/50Hz, 2.3VA (1.5W)/60Hz

1.8W

Grommet, Type D DIN terminal, Type Y DIN terminal

Indicator light/Surge voltage suppressor Note 2)

Non-locking push type (flush type),

Locking type (tool required), Locking type (lever type)

AV4000

1/2

0.74

113

132

1.60

122

141

1.54

Secondary pressure MPa

Needle valve flow characteristics

Air flow l/min (ANR)

Conditions: Primary pressure 0.5MPa

Needle rotations

Description

Part no.

Pressure range

Pressure gauge

G36-10-01

1MPa

Specifications

3/4 1

Electrical specifications

Inrush

Energized

1(P)→2(A)

2(A)→3(R)

Piston B switching pressure (Open→Closed)

0.5

200

400

600

800

1000

1200

1400

1600

1800

2000

0.1

0.2

0.3

0.4

0.60.1 0.2 0.3 0.4 0.5 0.7 0.8 0.9 1.0

Primary pressure MPa

012345

Accessories/Pressure gauge

Symbol

1(P) 2(A)

3(R)

1.5MPa

0.2 to 1MPa

1/8

0 to 60°C Note 1)

AV4000

AV5000

AV3000

AV2000

Type Y DIN terminal

Type D DIN terminal

Note 1) Use dry air when operating at a low temperature.

Note 2) The grommet type can have a surge voltage suppressor (direct coupling type lead wire), but

without indicator light.

AV5000

Soft Start-up Valve AV2000/3000/4000/5000

Working Principle

Working

condition

Low speed supply

Pilot valve

Initial operation return stroke

Cylinder drive circuit (meter-out control) example

ON OFF

1(P)2(A)

3(R)B

Working description

Pressure time chart (meter-out control) example

Pressure

conditions

Quick exhaust Normal

operation High speed

supply

OFF

ATime

Pressure stroke

Cylinder movement with fixed orifice

PR (atmospheric pressure)

—

1(P)

3(R)

1(P)

3(R)

1(P)

3(R)

1/2 P

> P

B-B

1/2 P

≤P

1/2 P

P =

approx. P

2(A)

Since piston B holds the fully open condition, during normal operation the

cylinder's speed will be controlled by the usual meter-out control.

When pilot valve is turned OFF, spring pushes piston A and main valve

upward and opens R port while shutting off the air supply from P port. The

pressure difference generated at this time opens check valve and the residual

pressure on the A port side is quickly exhausted from R port.

When 1/2 PP ≤PAafter the cylinder rea-

ches , piston B fully opens and

PAin-

creases rapidly as shown from to and

becomes the same pressure as

PP.

When pilot valve is turned ON by ener-

gization or manual override, the pilot air

pushes

piston A

and main valve

downward and opens main valve while

R port closes simultaneously. The air from

P port moves to needle valve , where its

flow is adjusted, and flows to A port. The

meter-in control of needle valve slowly

moves the cylinder from to .

AV2000/3000/4000/5000

Otros manuales para AV2000

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Unidad de control de SMC Networks

SMC Networks

SMC Networks CP96 Series Manual de usuario

SMC Networks

SMC Networks VDW30-XF Series Manual del propietario

SMC Networks

SMC Networks ProtoCessor FPC-ED2 Guía del usuario

SMC Networks

SMC Networks 4501 Series Manual de usuario

SMC Networks

SMC Networks VQC4000 Manual de usuario

SMC Networks

SMC Networks VR1210 Series Manual de usuario

SMC Networks

SMC Networks S0700 Manual de usuario

SMC Networks

SMC Networks VM100-A Series Manual de usuario

SMC Networks

SMC Networks Barricade SMC2804WBR Manual de usuario

SMC Networks

SMC Networks VM1000 Series Manual de usuario

SMC Networks

SMC Networks 56-VQC1000 Series Manual

SMC Networks

SMC Networks AXTS040 3 X2 Series Manual de usuario

SMC Networks

SMC Networks EX260-SDN1 Manual de instrucciones

SMC Networks

SMC Networks JSY5000-H Series Manual de usuario

SMC Networks

SMC Networks VO317 Series Manual de usuario

SMC Networks

SMC Networks DXT1215 Manual de usuario

SMC Networks

SMC Networks VHS20-D Series Manual de usuario

SMC Networks

SMC Networks XGTP31-50336 Series Manual de usuario

SMC Networks

SMC Networks VV100 Series Manual de usuario

SMC Networks

SMC Networks VXS23 Manual

SMC Networks

SMC Networks VQ100 Series Manual de usuario

SMC Networks

SMC Networks EX260-SEN2-X205 Manual de usuario

SMC Networks

SMC Networks VQZ 1000 Manual

SMC Networks

SMC Networks JSP Series Manual de usuario

Manuales populares de Unidad de control de otras marcas

Festo

Festo Compact Performance CP-FB6-E Manual de lista de piezas

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manual de usuario

JS Automation

JS Automation MPC3034A Manual de usuario

JAUDT

JAUDT SW GII 6406 Series Guía rápida

Spektrum

Spektrum Air Module System Manual de usuario

BOC Edwards

BOC Edwards Q Series Manual de usuario

KHADAS

KHADAS BT Magic Manual de usuario

Etherma

Etherma eNEXHO-IL Manual de usuario

PMFoundations

PMFoundations Attenuverter Manual de usuario

GEA

GEA VARIVENT Manual de usuario

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manual de usuario

Altronix

Altronix LINQ8PD Instrucciones de montaje

Eaton

Eaton Powerware Series Manual de usuario

WAGO

WAGO 750-407/040-000 Manual de usuario

Sony

Sony CCU-590 Manual de usuario

Graco

Graco 25D614 Manual de usuario

Task Force Tips

Task Force Tips YE-RF-900 Manual de programación

Shini

Shini SPV-U Series Manual de usuario
