Siruba ASP-JBL300 Manual de usuario

ASP-JBL300

使用說明書與零件圖

INSTRUCTION BOOK & PARTS LIST

重要安全聲明 SAFETY INSTRUCTIONS

•感謝客戶您購買本公司產品

為安全且正確地使用本產品 ASP-JBL300，請

詳細閱讀以下注意事項後再實施操作。

1. 在使用本機器前，請先詳讀說明書內容，必

須遵守說明書的指示與規定。

2. 此設備的使用，由經過適當訓練的操作人員

實行。

3. 在使用本機器時，若發現異常或故障，應立

即停止使用，並切除電源，以進行妥善修理。

4. 嚴格禁止對本機器進行改造和變更。本公司

對改造或變更過的機器不予保固，若因此造

成危害，本公司將不負任何賠償責任。

•危險

為杜絕觸電事故必須遵守以下安全措施。

1. 安裝本機器時，必須確實做好接地動作。

2. 對本機器的電氣做定檢與維修，都必須由具

有資格的電氣技術人員執行，或專家的監督

指導下進行。

•警告

為了杜絕觸電、火災、燒損或對人的傷害，必

須遵守以下安全措施。

1. 本機器在有電壓的狀態下，絕對禁止人員接

觸通電之機件。

2. 本機器若需要做零件更換或進行維修時，應

將電源切換至 OFF 狀態。

•Thank you for purchasing our company’s

products.

For your safety and using our product ASP-

JBL300 properly, please read the instructions

below deliberately, then start operating the

machine.

1.Before using the machine, you must follow

the instructions and rules.

2.The operators must been well trained.

3.If you found some abnormal phenomena

or the machine malfunction, you should

stop using the machine at the moment and

cut the power off, in order to do the proper

repair.

4.Strictly forbid to do the extra transformation

or alteration. We do not have the warranty

to the machine which had been transformed

or altered. Therefore, our company will be

irresponsible for any compensation if the

machine has caused any danger.

•Hazards

In order to prevent from the electric shock, you

must to obey the safety measure below.

1.While install the machine, make sure you

have do the grounding.

2.The electric routine inspection and

maintenance of the machine have to be

done by the electric technical personnel who

qualied or under the expert’s supervision.

•Alert

You must to obey the safety measure below,

in order to prevent from the electric shock, fire

accident, burning loss, or human body injured.

1.Absolute forbid workers to touch the

machine’s parts while the machine is in a

voltage state.

2.If the machine’s parts need to be changed

or do the maintenance, you should switch

the power off.

3. 當本機器不能正確工作時，應立即停止操作

機器。該機器有必要進行修理、電氣或機器

方面的調整時，需要和本公司的代理商或直

接與本公司聯繫商談，採取合適的解決措

施。

4. 本機器的的維修、調整須經由適當訓練的技

術員或專業人員進行。維修時，需使用本公

司所指定的更換零件。

5. 一般的保修檢查，要由經過適當訓練的人來

進行。

6. 在維修或保養各式氣缸或氣壓相關連動機構

時，務必將供應氣源的接頭拔下，在氣壓完

全切斷的狀態方可進行。不過，只限於受過

適當訓練的技術人員或專業人員進行調整和

運行確認時例外。

7. 該機器準備啟動前，所有的保護蓋必須安裝

定位至機器上。

8. 本機器的內部裝置和控制箱裡不能殘積金屬

粉末和灰塵，要定期打掃。

9. 本機器在運行當中，所有可動部分都絕對不

可用手觸碰，或身體（包括頭髮、衣服類）

靠近。

3.While the machine cannot operate properly,

you should stop operating it immediately. If

the machine has the necessity to repair, or

do the electric and machine adjustment, you

should contact with our factors, or contact

us directly, then take the proper resolution.

4.The machine’s maintenance and adjustment

need to be done by well- trained technician

or professional. You need to use the specific

parts from our company while under

maintenance.

5.The repair within the warranty need to be

repair by the worker who well trained.

6.While doing the repair or maintain variety

of cylinders and pneumatic actuator

associated, you must unplug the supply air

source connector before you do the repair

and maintenance. However, it could be

only done by the well- trained technician or

professional.

7.Before ready to start the machine, all of the

protective covers need to be on the position

of the machine.

8.The inner device and the control box of the

machine need to be regularly cleaned, in

case of any dust or metal filings remains in

the machine.

9.While operating the machine, do not use

your hands to touch or let your body to close

(including hair or clothes) all of the movable

parts.

10.Do not use the wet hands to operate the

machine, it might cause electric shock or

other major injured.

11.Please be sure to follow the alert pictorial

markings by next page.

10. 絕對不可用濕手操作，可能造成觸電等重

大傷害發生。

11. 警告提示如次頁圖案，請務必遵守。

Introduction

警告圖案表示 INDICATED THE ALERT

PICTORIAL MARKINGS

高壓部位

HIGH-VOLTAGE POSITION

務必關閉電源 10 分鐘後始打開電控

箱蓋子

Be sure to turn off the power and wait

till 10 minutes before opening the

control box’s cover.

高速運動部位

HIGH SPEED MOTION

POSITION

謹防工傷事故

In case of industrial accident

高速運動部位

HIGH SPEED MOTION

POSITION

謹防工傷事故

In case of industrial accident

高速運動部位

HIGH SPEED MOTION

POSITION

謹防工傷事故

In case of industrial accident

CAUTION

機械作動部份請注意裝上

保護裝置

穿線、換線、調整、清潔

時請注意關閉電源.

Moving parts may cause in jury.

Operate with safety devices.

Turn off main switch before

threading, changing bobbin and

needle, cleaning etc.

同心度 0.3 對稱度 0.3

250~1,000以下±0.8

表 Ef09

表面粗度之範圍(Ra)

0.25~1.6 2~6.3

一般尺寸公差 1以上4以下±0.1 超過4到16以下±0.2 超過63到250以下±0.5

超過16到63以下±0.3

號

准核

係高林關

處

更改內容

面表

熱理

理

責任者

角

企業

硬度

硬度層深度

量重

對

核

圖

校

覆

繪

第三

品名

年

g例比

材質

途

圖

程

法位

單m m

1.6~2

一般幾何公差平行度 . 垂直度 1/100 圓筒度公差的1/4 一般角度公差± 2°

平面度 . 真直度 0.2/100

0.2 8~25

月日

ASP-4116

依廠商規定

成品圖

1:1.50.00

電源開關

POWER SWITCH

註:圖面除了追加一個孔 , 其餘尺寸 ,參照 FD701-1

安全注意事項 SAFETY INSTRUCTIONS

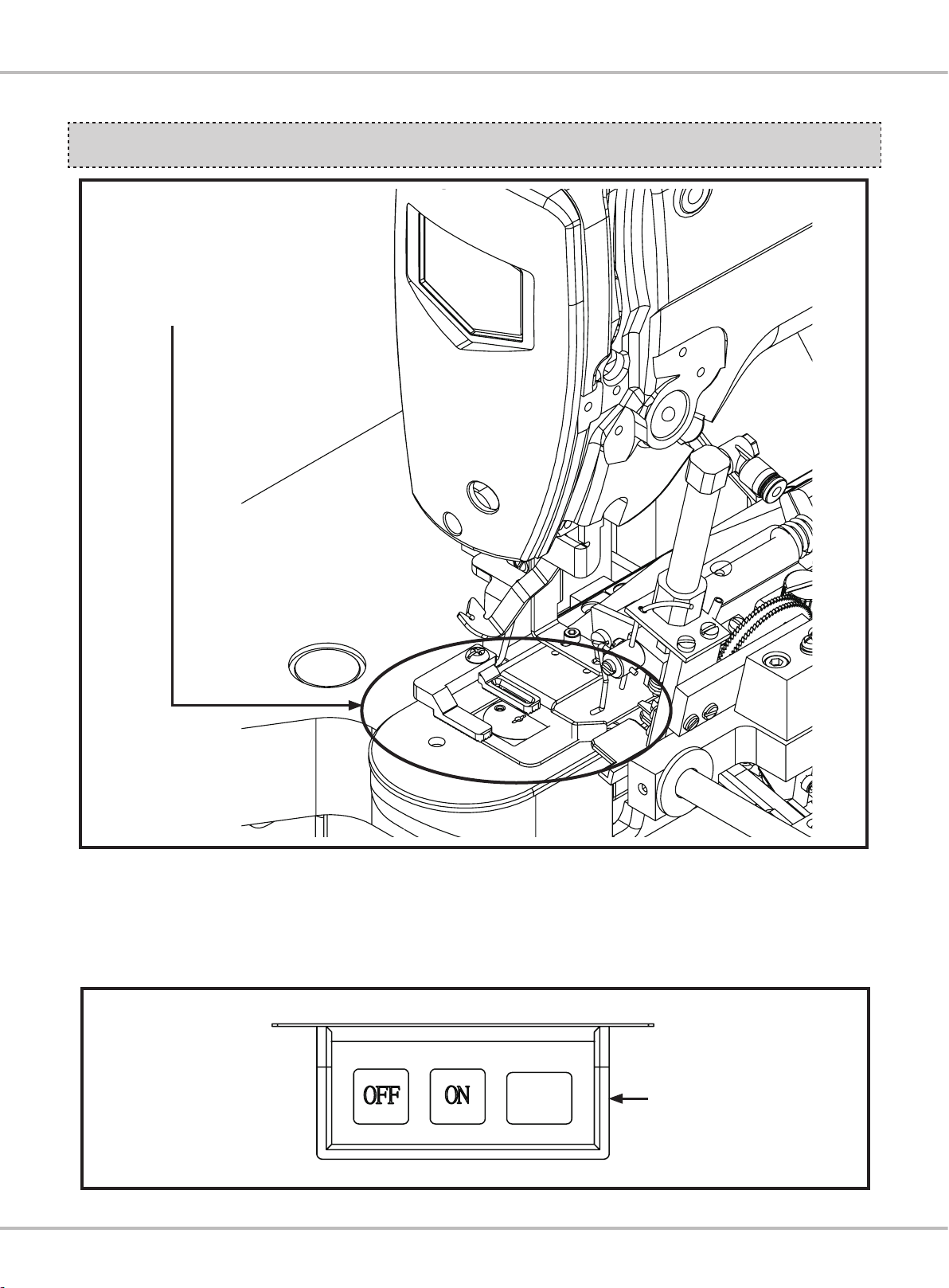

機器動作範圍 (區域 )

Area with moving parts

1. 機器在運轉時，不可將手指等放入該區域

內。

2. 為了保修、檢修卸掉罩蓋時，必須將電源切

到OFF。

1.Do not put your fingers into the area while

machine is operating.

2.Must switch off the power before take down

the cover for repair and maintenance.

電源開關

Power switch

Introduction

3. 在有危及人體的高壓電處，貼有觸電危險警

告標記。在貼有本警告的電器控制部位而需

要保修、檢修時，打開罩蓋僅能由專業的電

氣技術人員進行。

3.Stick the electric shock alert pictorial marking

at high voltage place which may cause human

danger. Therefore, only the professional and

electric technician could open the cover, while

the electric place which have sticked on the

alert pictorial marking need to be repair and

maintenance.

4. 機器運轉時，有必要馬上停止機器的時候，

可以按下停止開關。並將（電源開關）切到

OFF。

4.If there’s a necessity to stop the machine right

away while machine operating, you could

press the machine halt switch to switch the

power off.

5. 電源線、氣壓管線需確實固定安置，不可散

落在地面，以免人員絆倒而發生危險。

6. 為了生命安全，在任何情況下，不可將電源

地線拔掉運轉機器。

7. 打雷時，為了安全要停止作業，切斷電源。

8. 離開機器工作地點時或工作結束後一定要將

電源開關轉到 OFF。

9. 機器運轉下，不可卸下罩蓋類。

5.Power cord and pneumatic line pipe need to

make sure being fixed and settle down. Do

not put them disordered on the ground in

case of people stumble and cause danger.

6.No matter under any circumstances, for your

life safety, do not pull out the power ground

wire while operating the machine.

7.For your safety, you need to stop your work

and cut off the power, if it starts thundering.

8.Must switch off the power before you leave

your work or work ending.

9.Do not take down any cover while operating

the machine.

停止開關

Machine halt switch

同心度 0.3 對稱度 0.3

250~1,000以下±0.8

表 Ef09

表面粗度之範圍(Ra)

0.25~1.6 2~6.3

一般尺寸公差 1以上4以下±0.1 超過4到16以下±0.2 超過63到250以下±0.5

超過16到63以下±0.3

號

准核

係高林關

處

更改內容

面表

熱理

理

責任者

角

企業

硬度

硬度層深度

量重

對

核

圖

校

覆

繪

第三

品名

年

g例比

材質

途

圖

程

法位

單m m

1.6~2

一般幾何公差平行度 . 垂直度 1/100 圓筒度公差的1/4 一般角度公差± 2°

平面度 . 真直度 0.2/100

0.2 8~25

月日

ASP-4116

依廠商規定

成品圖

1:1.50.00

電源開關

POWER SWITCH

註:圖面除了追加一個孔 , 其餘尺寸 ,參照 FD701-1

電源開關

Power switch

索引 INDEX 頁/PAGE

規格 SPECIFICATION 1

安裝 INSTALLATION 2

運轉準備 OPERATION PREPARATION 3

操作開關 OPERATION SWITCH 4

褲耳布料安裝方法 LOOP MATERIAL INSTALLATION METHOD 6

褲耳尺寸變更時 LOOP SIZE ADJUSTMENT SETTING 7

（1）褲耳長度變更時 (1) LOOP LENGTH SETTING 7

（2）褲耳寬度變更時 (2) LOOP WIDTH SETTING 7

( 3 ) 褲耳卡料檢出調整 (3) LOOP ANOMALY DETECTOR 10

標準車縫花樣一覽表 STANDARD SEWING PATTERN CHART 11

不良現象原因和對策 TROUBLE SHOOTING 13

基本動作 BASIC OPERATION 15

（1）自動模式 (1) AUTOMATIC MODE 15

（2）單動模式 (2) MANUAL MODE 16

（3）手動模式 (補縫模式 ) (3) SEWING MODE 17

（4）單捲線模式 (4) SHUTTLE HOOK THREAD WINDING MODE 18

（5）卡料時，排除模式 (5) WHEN LOOPING ANOMALY, THE ELIMINATE MODE 19

零件圖 PARTS LIST 20

Introduction

型式 Model ASP-JBL-300

車縫型式 Sewing way 平縫（高速電子套結機）

Lockstitch single needle

車縫速度 Sewing speed 最高 2000 針/分Max 2000 Rpm/Min

使用針 Typed needle 風琴牌 DP×5

♯11

褲耳長度 Loop length 42~100mm ( 標準出廠設定值 Default : 65mm )

褲耳寬度 Loop width 5~15mm ( 標準出廠設定值 Default: 13mm )

車縫範圍 Sewing range

垂直 0mm ( 最大 ) Y axis 0mm

水平 5~15mm ( 最大 ) X axis 5~15mm

電源電壓 Voltage 額定 Rated ±10％50/60Hz

消費電力 Voltage consumption 550VA（最大 Max）

氣壓 Air Pressure 0.5 Mpa（5Kg/c㎡）

氣體消耗量 Air consumption 1.4 公升 Litre / 每一褲耳 Loop

規格 SPECIFICATION

褲耳車縫尺寸 Loop Sewing size

單道縫雙道縫

42~100

(褲耳長度 Loop length)

5~15

42~100

(褲耳長度 Loop length)

5~15

桌板①上，鎖付線架②。

(線架組裝組請參照 LK-1900A 使用說明書。)

Install thread rack ②on the table ①.

(Ref LK-1900A user manual.)

安裝 INSTALLATION

②

①

線架

Thread rack

Introduction

1. 電源電壓

A. 使用定額電壓 ±10％。

B. 接地線一定要接地。

2. 氣壓

A. 使用 0.5 Mpa（5kg/c㎡）。

3. 供油

A. 縫紉機頭部

請參照 LK-1900A 使用說明書。

B. 供給裝置

指標 a部分一定要加油。（6處）

1.Voltage

A. Steady voltage at ±10％。

B. Earth cable must be in contact with ground.

2.Air pressure

A. Use 0.5 Mpa（5kg/c㎡）。

3.Oil Supply

A. Sewing Machine

Ref LK-1900A user manual.

B. Supply device

Oil must be added on indicated ''a'' below.

（6 areas）

運轉準備 SPECIFICATION

Tabla de contenidos

Otros manuales de Máquina de coser de Siruba

Siruba

Siruba AA-6 Manual de usuario

Siruba

Siruba LZ457A Hoja de datos

Siruba

Siruba HF008A Manual de usuario

Siruba

Siruba VC008 DVU1-0 Manual de usuario

Siruba

Siruba F007D Manual de usuario

Siruba

Siruba C007K Manual de usuario

Siruba

Siruba 700KST Manual de usuario

Siruba

Siruba LBHS-1790S Manual de usuario

Siruba

Siruba D007R Manual de usuario

Siruba

Siruba DL7200 Manual de usuario

Siruba

Siruba Siruba HSO-747 Manual de usuario

Siruba

Siruba Sew Reach F007KD Manual de usuario

Siruba

Siruba ASP-EBJ100S Manual de usuario

Siruba

Siruba DT8200 Series Manual de usuario

Siruba

Siruba DL918 Manual de usuario

Siruba

Siruba Sew Reach F007KD Manual de usuario

Siruba

Siruba ASK-ASM100 Manual de usuario

Siruba

Siruba DL3880 Series Manual de usuario

Siruba

Siruba DT828L Manual de usuario

Siruba

Siruba 700LQ Manual de usuario

Siruba

Siruba DL7200B Manual de usuario

Siruba

Siruba C007JP Manual de usuario

Siruba

Siruba NC008 Manual de usuario

Siruba

Siruba C007J Manual de usuario

Manuales populares de Máquina de coser de otras marcas

Riccar

Riccar RL634DE Manual de usuario

Singer

Singer 2517 Manual de usuario

Pfaff

Pfaff 3307-1 SERIES Manual de usuario

Janome

Janome Quilt Maker Pro 18 VERSA Manual de usuario

Husqvarna Viking

Husqvarna Viking Designer SE Manual de usuario

Singer

Singer 148-5 Manual de usuario

IKEA

IKEA SY Manual de usuario

Pfaff

Pfaff 571 Manual de usuario

Singer

Singer 15-91 Manual de usuario

Brother

Brother BB370 Manual de usuario

Pegasus

Pegasus WT100 Series Manual de usuario

Reliable

Reliable 7100DB Manual de usuario

Pfaff

Pfaff 937 Manual de usuario

Singer

Singer 6038 Manual de usuario

Singer

Singer 413K Manual de usuario

Pfaff

Pfaff 1471 E1 Manual de usuario

Kenmore

Kenmore 16677 - Serger Sewing Machine Manual de usuario

HIGHLEAD

HIGHLEAD GC2008-M Manual de usuario
