SIIG CE-H23H11-S1 Manual de usuario

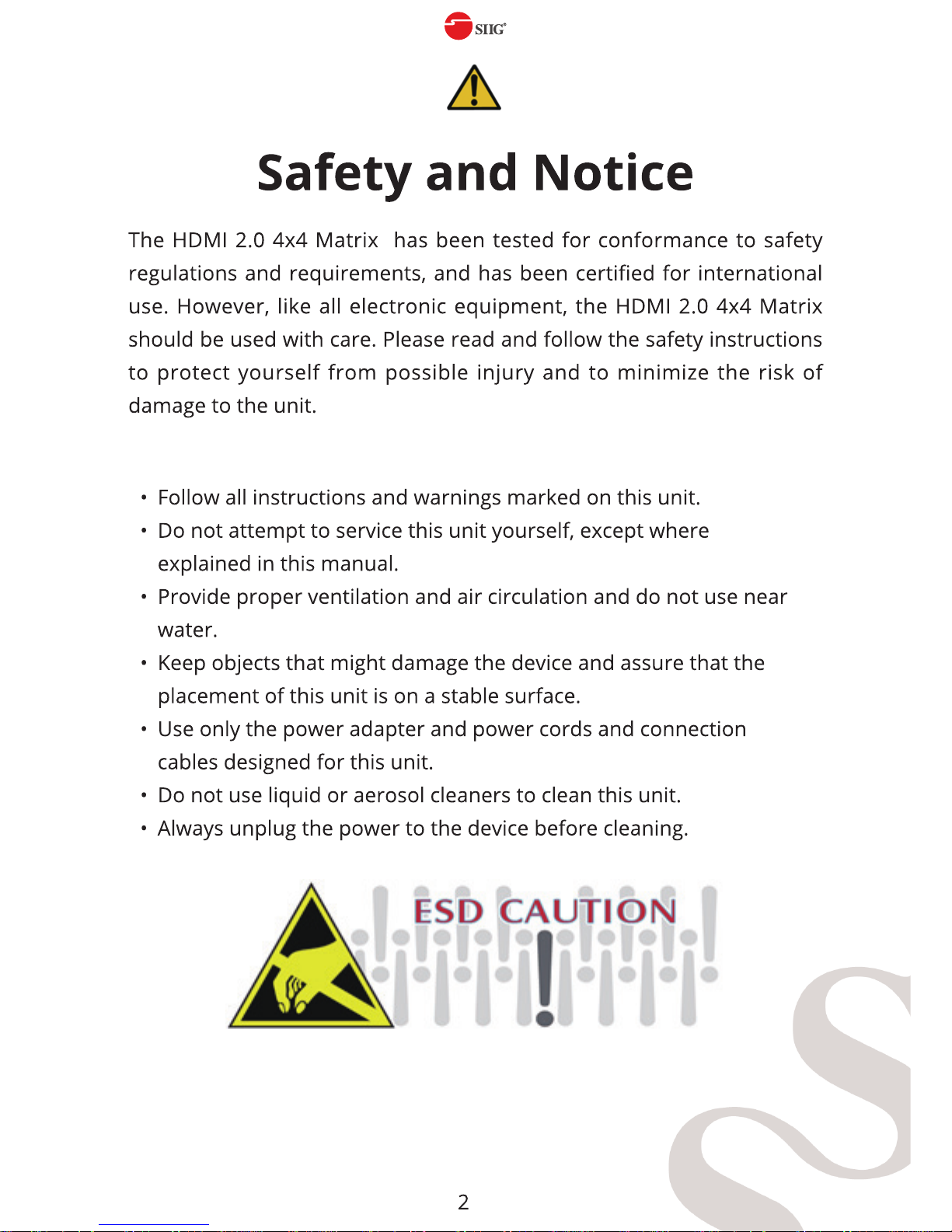

Button Function

OFF Standby mode

ON Power on the matrix switcher

MUTE Turn o output’s video and audio

STATUS Preset output status

SAVE Save current mapping mode

PRESET Preset mapping mode

DEFAULT EDID Begin default EDID selection

LEARN EDID Begin EDID learning from one output

CLEAR Clear the previous IR operation procedure

TAKE Trigger the previous setting

F1 F2 Reserved

Operation Procedure 7-Segment LED

IN/OUT Switch Push the button on the checkerboard

to select input & output port

Ex: Input 2

To Output 3

Push the red circle button as right pic to

select input 2 to output 3

3

2

Operation Procedure 7-Segment LED

Mute Output Mute + A~D(Output 1~4) + Take

Ex: Mute Output 3

1. Press “MUTE” button -

0

2. Press number key “C” to select Output 3 3

0

3.Press “TAKE” button 3

0

Output Status Status + A~D(Output 1~4) + Take

Ex: Output 4

(Input 2)

1.Press “STATUS” button -

-

2.Press number key “D” to select Output 4 4

3.Press “TAKE” button

-

4

2

Save Current Mapping

Save + A~H(1-8 storage site) + Take

Ex: Save current

mapping to 5

1.Press “SAVE” button d

-

2.Press number key “E” to select the storage site 5 d

5

3.Press “TAKE” button

Preset Mapping Preset + A~H(1-8 storage site) + Take

Ex: Preset saved mapping

from 5

1.Press “PRESET” button P

-

2.Press number key “E” to select the storage site 5 P

5

3.Press “TAKE” button

Learn default EDID

Default EDID + A~H(1-8 default EDID) + I~IV(input 1~4) + Take

Ex: Default EDID 2

Input 3

1.Press “DEFAULT EDID” button E

d

2.Press number key “B” to select default EDID 2 2

d

3.Press number key “III” to select Input 3 2

3

4.Press “TAKE” button 0 (success) F (fail)

Learn Output EDID Learn + A~B(Output 1~2) + I~IV(input 1~4) + Take

Ex: Learn Output 4

Input 3

1.Press “LEARN” button E

L

2.Press number key “D” to select Output 4 4

L

3. Press number key “III” to select Input 3 4

3

4.Press “TAKE” button 0 (success) F (fail)

Mute Output Mute + A~B(Output 1~2) + Take

Ex: Mute Output 3

1. Press “MUTE” button -

0

2. Press number key “C” to select Output 3 3

0

3.Press “TAKE” button 3

0

1Power ON/ Standby mode

2Control SW via RS-232

3COM Port Selection

4I/O Routing Button

5EDID Button

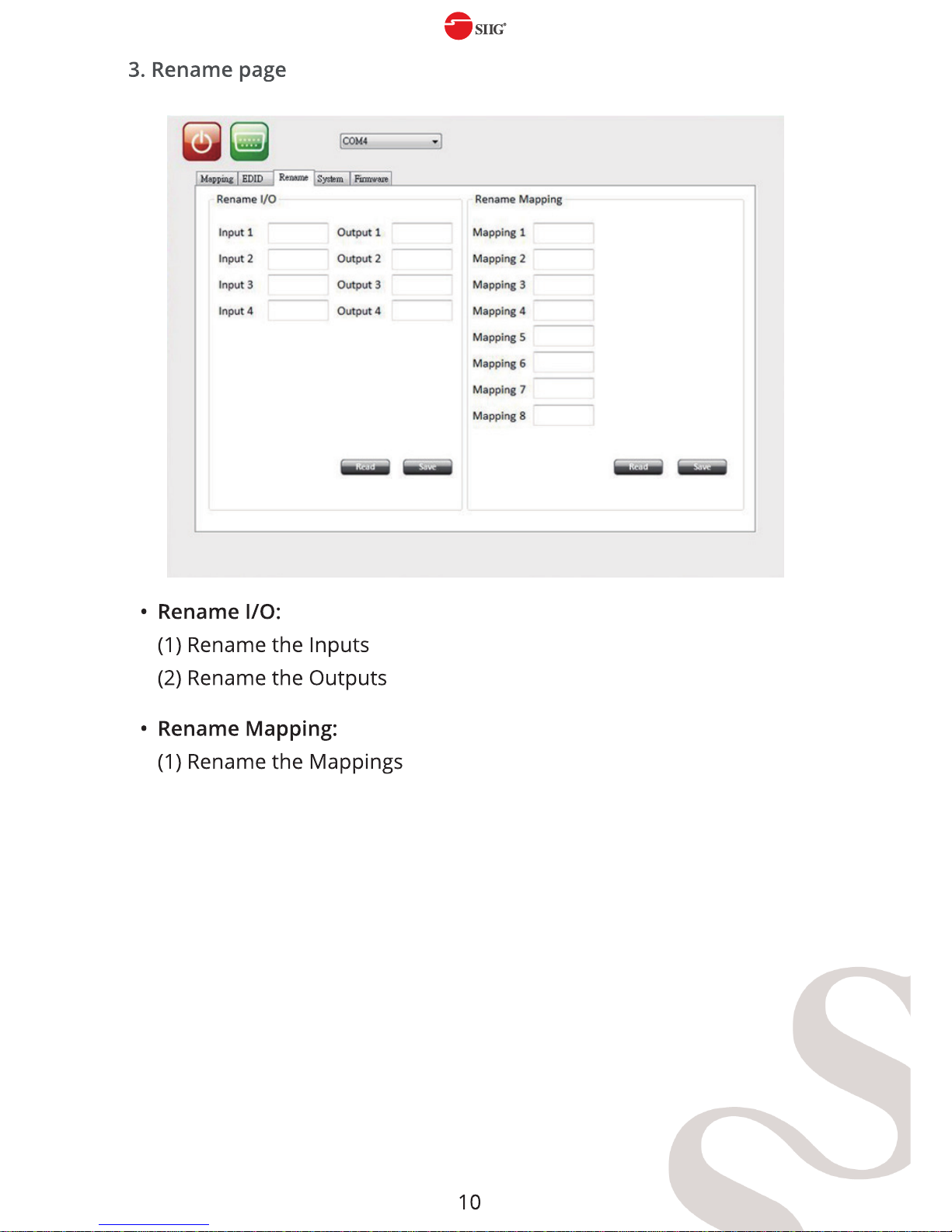

6Rename I/O Button

7Network Setting & Default Reset Button

8Firmware Update Button
