Siemens 3WN Series Manual de usuario

Schlüsseltaster ”AUS“ 3WX31 63-1JA01*

Key-operated ”OFF“ switch 3WX31 63-1JB01*

3WX31 63-1JC01*

Vorsicht!

3WN3WN

Danger!

Betriebsanleitung/Operating Instructions Bestell-Nr./Order No.: 3ZX1812-0WX31-4DN0 / 9239 9706 174

* Nur gültig für Schalter ab Lieferung 7.1990

Only valid for breaker from delivery of 7.1990

Gefährliche elektrische Spannung!

vor Beginn der Arbeiten

Gerät spannungsfrei schalten

und gegen Wiedereinschalten sichern!

Einbau und Montage nur durch Fachpersonal!

Bei Nichtbeachtung können Tod, schwere Körperver-

letzung oder erheblicher Sachschaden die Folge sein.

Hazardous voltage!

Before starting work

isolate device

and secure against reclosing!

Only qualified personnel may perform installation and

assembly work.

Non-observanceofthesafetyinstructionsandwarnings

can result in death, severe personal injury or property

damage.

Fig. 1 Bedienpult miteingebautem Schlüsseltaster ”AUS“

Control panel with in-built key-operated ”OFF“ switch

1 Vorarbeiten 1 Preparatory work

1.1.1 Kabelabdeckung abnehmen 1.1.1 Remove the cable cover

1.1 Schalter Baugröße I, II, III 1.1 Breaker of size I, II, III

Fig. 2

- Von vorne gegen Kabelabdeckung drücken (1) und nach

hinten wegklappen (2) - Press against the cable cover from the front (1) and tip it

backwards (2)

Fig. 3

1.2 Bedienpult 2.1 ausbauen 1.2 Remove the control panel 2.1

2.3

2.1

2.2

Hinweis:

Sofern vorhanden, braucht der am Bedienpult montierte Tür-

dichtrahmen nicht demontiert werden!

- Befestigungsschrauben 2.2 herausschrauben

- Handhebel 2.3 nach vorne klappen

- Bedienpult2.1untenvorklappen(a)undnachobenabneh-

men (b)

Note:

It is not necessary to remove the door sealing frame fitted to

the control panel!

- Undo fixing screws 2.2

- Pull operating handle 2.3 forwards

- Pullcontrolpanel2.1forwardsatthebottom(a)andremove

upwards (b)

2 Wechsel des Tasters 2 Replacing the pushbutton

Fig. 4

- Auf der Rückseite des Bedienpultes Gewindestifte M4 x 10

(3) lockern, den Drucktaster (4) durch Drehen lösen und

herausnehmen

- Loosenthethread boltsM4x10(3) attherearofthe control

panel. Loosen the pushbutton (4) by turning it and remove

- Schlüsseltaster(5) einsetzen, durch Drehen arretieren und

Gewindestifte M4 x 10 (3) anziehen. (Anziehdrehmoment

0,3…0,4 Nm)

- Insert key-operated switch (5), turn and locate it in position

andtightenthreadsbolts M4 x 10 (3) (tightening torque 0.3

to 0.4 Nm)

Fig. 5

4 Funktionsprüfung 4 Function test

- Schlüsseltaster auf AUS-Position ”0” stellen

- Speicher über Handhebel (Fig. 3, Pos. 2.1) bis zur Verklin-

kung spannen (Speicheranzeige zeigt jetzt vorgespannte

Feder an)

- Schalter einschalten

- Beim Einschaltvorgang muß die Schaltstellungsanzeige

auf das Symbol ”I” springen.

- Switch key-operated switch to OFF position ”0”

- Tension spring via operating handle (Fig. 3, item 2.1) until

itlatchesinposition(springstateindicatorshowsthatspring

is charged)

- Close circuit-breaker

- Theswitchpositionindicatormustshowthe”I”symbolwhen

the key-operated switch is in the ON position.

3 Einbau des Bedienpultes 3 Fitting the control panel

- Bedienpultinumgekehrter Reihenfolgewiederfestschrauben

(Fig. 3) - Fix the control panel in the reverse order (Fig. 3)

Herausgegeben von

Bereich Energieübertragung und -verteilung

Schaltwerk Berlin

D - 13623 Berlin

Änderungen vorbehalten

Published by the

Power Transmission and Distribution Group

Schaltwerk Berlin

D - 13623 Berlin

Federal Republic of Germany

Subject to change

Siemens Aktiengesellschaft Bestell-Nr./Order No.: 3ZX1812-0WX31-4DN0 / 9239 9706 174

Bestell-Ort/Place of Order: EV SW P1 Log Berlin

Printed in the Federal Republic of Germany

AG 09.95 Kb De-En

5 Leistungs- und Bestellnummernschild

aktualisieren 5 Updating the order number plates and

adhesive label

- Das Bestellnummernschild / Klebeschild an den gekenn-

zeichnetenStellen mitden neuenDaten nachFig. 6wischfest

beschriften ( z.B. mit Stift der Fa. Staedler Pan-color 303F).

- Die Wischfestigkeit während der Trockenzeit kann durch

eine Versiegelung mit Klarlack "Cramolin" der Firma Schä-

fer & Co verbessert werden.

- EinneuesLeistungs-undBestellnummernschildkannauch

unter Angabe der kompletten MLFB im Schaltwerk Berlin

mit Bestell-Nr. 3NT 00900 001 0 bezogen werden.

- Enter the new data in the appropriate places on the

nameplate and order number plate according to Fig. 6

using a Staedler Pan-color 303F or simlar pen.

- Resistancetowipingasassuredbythispencanbeimproved

during drying by applying a film of transparent varnish (e.g.

”Cramolin” from Schäfer & Co) to seal off the inscription

- A new inscribed rating and order number plate can also

be obtained by indicating the complete machine

readable product designation (MLFB) under Order

No. 3NT 00900 001 0.

....................................... Z

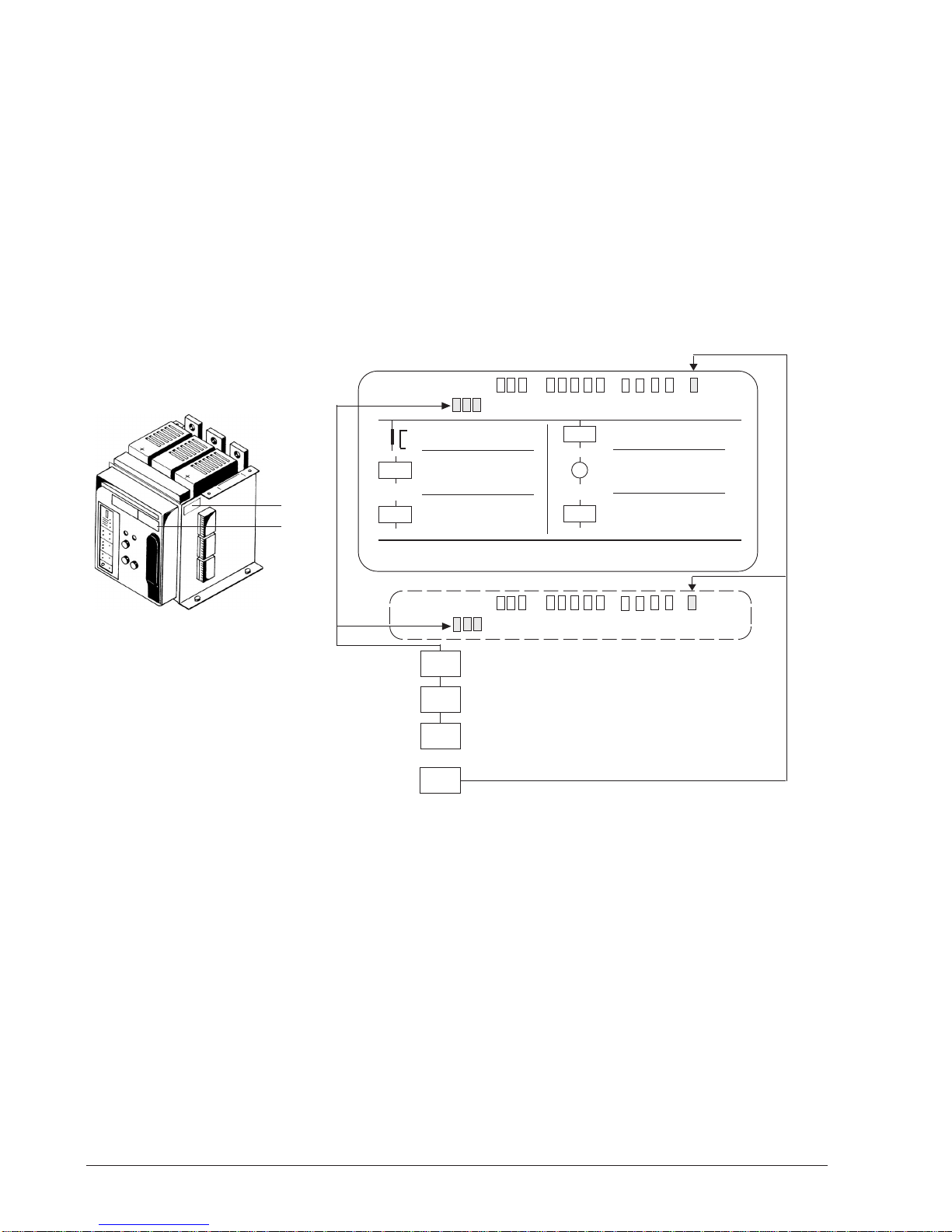

Fig. 6 Leistungs- und Bestellnummernschilder aktualisieren

Updating the order number plates and adhesive label

Bestellnummernergänzung

Order number supplement

S 0 1

S 0 2

S 0 3

Schlüsseltaster AUS

Key-operated OFF switch Type ZEISS IKON

type ZEISS IKON ..............

Schlüsseltaster AUS

Key-operated OFF switch Type BKS

type BKS

Type CES

type CES

Schlüsseltaster AUS

Key-operated OFF switch .............................

.............................

3WN1 – – –

+ + + +

➁

3WN1 – – –

I N A – V

+ + + +

AC – V

DC – V

AC – V

DC – V

AC V D C V

AC – V

DC – V

AC – V

➁

➀

DC – V
