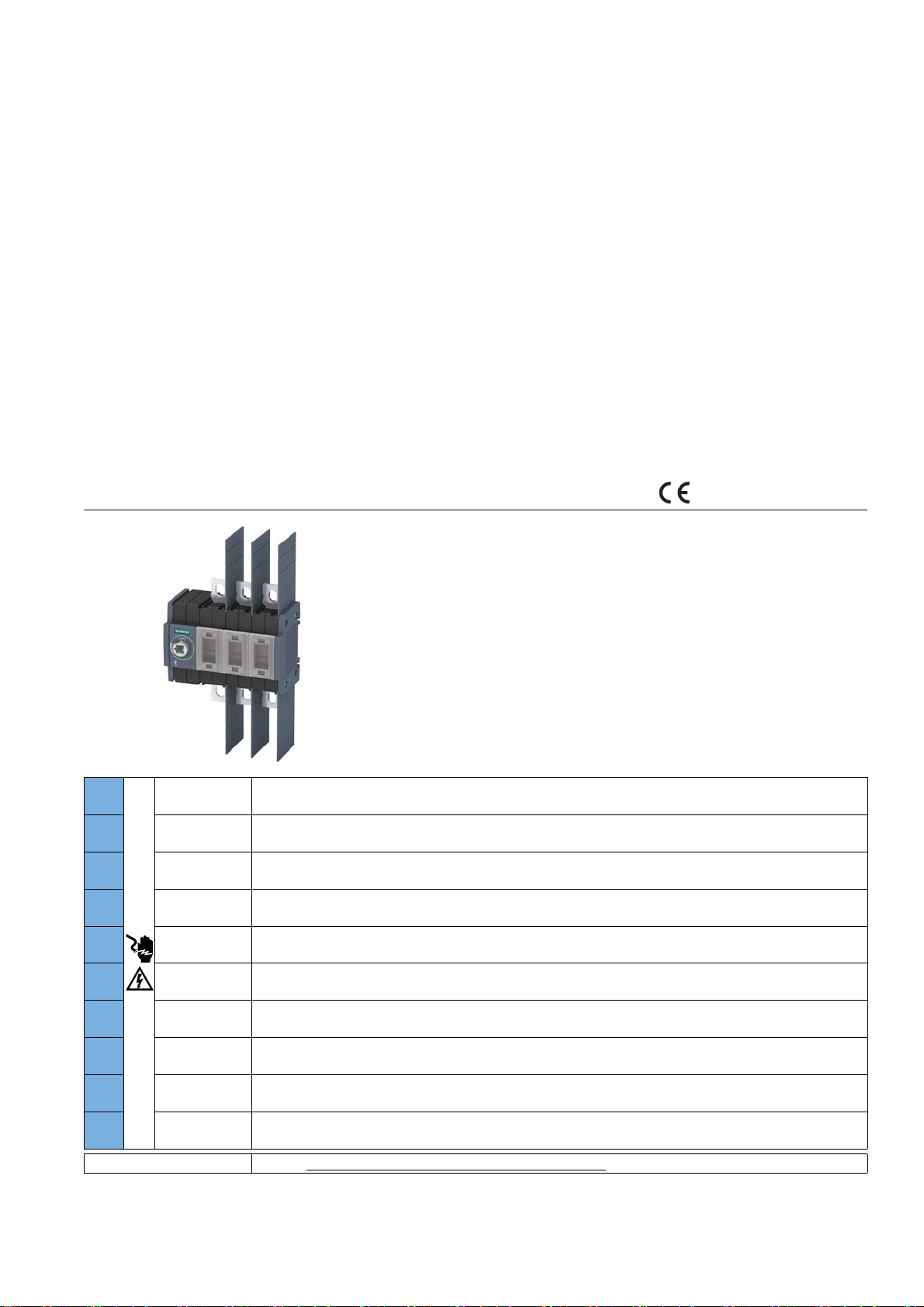

Siemens 3KD28 Manual de usuario

DE GEFAHR Gefährliche Spannung. Lebensgefahr oder schwere Verletzungsgefahr.

Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten.

EN DANGER Hazardous voltage. Will cause death or serious injury.

Turn off and lock out all power supplying this device before working on this device.

FR DANGER Tension électrique. Danger de mort ou risque de blessures graves.

Mettre hors tension avant d’intervenir sur l’appareil.

ES PELIGRO Tensión peligrosa. Puede causar la muerte o lesiones graves.

Desconectar la alimentación eléctrica antes de trabajar en el equipo.

IT PERICOLO Tensione pericolosa. Può provocare morte o lesioni gravi.

Scollegare l’alimentazione prima di eseguire interventi sull'apparecchiatura.

PT PERIGO Tensão perigosa.Perigo de morte ou ferimentos graves.

Desligue a alimentação elétrica e proteja contra o religamento, antes de iniciar o trabalho no equipamento.

TR TEHLİKE Tehlikeli gerilim. Ölüm tehlikesi veya ağır yaralanma tehlikesi.

Çalışmalara başlamadan önce, sistemin ve cihazın gerilim beslemesini kapatınız.

РУ ОПАСНО Опасное напряжение. Опасность для жизни или возможность тяжелых травм.

Перед началом работ отключить подачу питания к установке и к устройству.

РL ZAGROŻENIE Niebezpieczne napięcie. Niebezpieczeństwo poważnych obrażeń lub utraty życia.

Przed rozpoczęciem prac wyłączyć zasilanie instalacji i urządzenia energią elektryczną.

中文危险危险电压。可能导致生命危险或重伤危险。

操作设备时必须确保切断电源。

A5E01614947-04 Last Update: 13 November 2013

3ZW1012-0KD10-0AA0

Technical Support: Internet: http://www.siemens.com/lowvoltage/technical-support

Betriebsanleitung

Operating Instructions

Instructions de service

Instructivo

Istruzioni operative

Instruções de Serviço

İşletme kılavuzu

Руководство по эксплуатации

Instrukcja obsługi

使用说明

Lasttrennschalter 3KD

3KD Switch-disconnector

Interrupteur-sectionneur 3KD

Interruptor-seccionador 3KD

Sezionatore sottocarico 3KD

Seccionadora sob carga 3KD

Yükleme kesicileri 3KD

Выключатель нагрузки-разъединитель 3KD

Rozłącznik izolacyjny 3KD

3KD 隔离开关

3KD28..-0...

3KD30..-0...

3KD32..-0...

3KD34..-0...

3KD36..-0N...

IEC 60947-3

2A5E01614947-04

3ZW1012-0KD10-0AA0

1RWZHQGLJH:HUN]HXJH1HFHVVDU\WRROV2XWLOVQpFHVVDLUHV+HUUDPLHQWDVUHTXHULGDV㪺摶㣚ⱬ

3+

PP

;PP

PP PP

/LHIHUXPIDQJ6FRSHRI'HOLYHU\)RXUQLWXUH$OFDQFHGHVXPLQLVWUR⪐栜巸㇩

0[PP

4P: 8 X

1 X

3P: 6 X

4 X

4P: 8 X

3P: 6X

0RQWDJH$VVHPEO\0RQWDJH0RQWDMH㙾掺

01P

&/,&.





A5E01614947-04 3

3ZW1012-0KD10-0AA0

DE Einbauposition IT Posizione di montaggio PL Pozycja montażowa

EN Mounting position PT Posição de instalação 中文安装位置

FR Position de montage TR Montaj pozisyonu

ES Posición de montaje РУ Mесто установки

0RQWDJH$VVHPEO\0RQWDJH0RQWDMH㙾掺

&/,&.

',1,627+





$QVFKOXVV&RQQHFWLRQ5DFFRUGHPHQW&RQH[LyQ櫓㺚

PP

1P

DIN ISO 46234 [mm2] DIN ISO 46235 [mm2] [mm × mm]

3KD28 / 30 / 32 / 34 1×2.5-95

2×2.5-50

1×25-70

2×25-50

1×15×3

1×20×3

3KD36 1×95 —1×20×3

² ²

4A5E01614947-04

3ZW1012-0KD10-0AA0

0RQWDJHH[WHUQ$VVHPEO\H[WHUQ0RQWDJHH[WHUQ0RQWDMHH[WHUQ㐋毝㙾掺

PP

PP

PP

PP

≧

Phasentrennwand / Phase barrier / Séparateur de phases /

Separador entre fases / Separatore di fase / Parede de separação de

fases / Faz bariyeri / Междуфазная перегородка / Fazowa ścianka

działowa / 相间隔板

Qty 3KD28/30/ 32/34/36

3p 6 X 3KD9108-6

4p 8 X 3KD9108-8





A5E01614947-04 5

3ZW1012-0KD10-0AA0

,QIRUPDWLRQ,QIRUPDWLRQ,QIRUPDWLRQ,QIRUPDWLyQ⫖㭤

DE Optionales Zubehör IT Accessori opzionali PL Akcesoria opcjonalne

EN Optional accessories PT Acessórios opcionais 中文可选附件

FR Accessoires optionnels TR Opsiyonel aksesuar

ES Accesorios opcionales РУ Опциональная принадлежность

6A5E01614947-04

3ZW1012-0KD10-0AA0

1P





PP

3KD28 / 30 / 32 / 34 / 36

①

Türkupplungsdrehantrieb / Door-coupling rotary operating mechanism /

Commande rotative débrayable de porte / Mando giratorio para montaje en puerta /

Comando rotativo bloccoporta / Acionamento giratório do acoplamento da porta /

Kapı kolu döner tahrik mekanizması / Поворотный привод дверной муфты /

Napęd obrotowy sprzęgu drzwi / 门耦合旋转操作手柄

3KD9215-1

3KD9215-2

3KD9215-3

3KD9215-4

,QIRUPDWLRQ,QIRUPDWLRQ,QIRUPDWLRQ,QIRUPDFLyQ⫖㭤

«PP

«PP

A5E01614947-04 7

3ZW1012-0KD10-0AA0

3KD28 / 30 / 32 / 34 / 36

②Direktantrieb / Direct handle / Commande directe / Mando directo /

Azionamento diretto / Acionamento direto / Direkt tahrik / Прямой

привод / Napęd bezpośredni / 直接操作手柄

3KD9201-0

3KD9201-1

3KD9201-2

3KD9201-8

PP



;PP



CLICK







;PP



,QIRUPDWLRQ,QIRUPDWLRQ,QIRUPDWLRQ,QIRUPDWLyQ⫖㭤

8A5E01614947-04

3ZW1012-0KD10-0AA0





PP

,QIRUPDWLRQ,QIRUPDWLRQ,QIRUPDWLRQ,QIRUPDFLyQ⫖㭤



PP



A5E01614947-04 9

3ZW1012-0KD10-0AA0









,QIRUPDWLRQ,QIRUPDWLRQ,QIRUPDWLRQ,QIRUPDWLyQ⫖㭤





Qty 3KD28 / 30 / 32 / 34 / 36

③

Kabelanschlussabdeckung / Cable connection cover / Cache-bornes /

Tapa cubrebornes de cable / Copertura delle connessioni dei cavi /

Cobertura da ligação de cabos / Kablo bağlantı kapağı /

Крышка для защиты кабельных соединений /

Osłona przyłącza kablowego / 端子罩

3p 6 X 3KD9204-6

3KD9204-7

4p 8 X 3KD9204-5

3KD9204-8









⚠

WARNUNG Kabelanschlussabdeckung ist ein zwingend notwendiges Zubehör für den Direk-

tantrieb.

EN WARNING Cable connection cover is a mandatory accessory for direct handle.

FR ATTENTION Des couvre-bornes sont indispensables à la commande dircte.

ES ADVERTENCIA La tapa de conexiones de cables es un accesorio obligatorio para el mando

(accionamiento) directo.

IT AVVERTENZA La copertura di protezione delle connessioni dei cavi è un accessorio obbligato-

rio per la manipolazione diretta.

PT AVISO A cobertura da conexão de cabo é um acessório essencial para manuseio direto.

TR İKAZ Kablo bağlantı kapağı, direkt kullanım için zorunlu bir aksesuardır.

РУ ПРЕДУПРЕЖДЕНИЕ Крышка кабельного соединения является обязательной деталью прямого

доступа.

РL OSTRZEŻENIE Osłona złącza kablowego jest konieczna w razie bezpośredniego kontaktu.

中文警告使用带直接操作手柄的产品时必须安装端子罩附件。

10 A5E01614947-04

3ZW1012-0KD10-0AA0

DE Mögliche Bestückposition IT Posizioni di equipaggiamento possibili PL Możliwe pozycje wyposażenia

EN Possible equipment items PT Possíveis posições de equipamento 中文可能的装配位置

FR Positions d'équipement possibles TR Mümkün olan donatım pozisyonları

ES Posibles posiciones de equipamiento РУ Возможные монтажные позиции

3 3

PD[ PD[

PD[

PD[ PD[

PD[

7a 4

PD[

,QIRUPDWLRQ,QIRUPDWLRQ,QIRUPDWLRQ,QIRUPDFLyQ⫖㭤

3KD28/30/32/34/36

④

Vierter Pol / 4th pole / Quatrième pôle / Cuarto polo / Quarto polo /

Quarto polo / Dördüncü kutup / Четвёртый полюс / 4. biegun / 第 4 极

( 与主触头同时动作型 )

3KD9205-0

⑤

Neutralleiterklemme / Neutral terminal / Borne conducteur neutre /

Borne de neutro / Morsetto del conduttore di neutro / Terminal do

condutor neutro / Nötr iletken klemensi / Зажим для нулевого

провода / Zacisk przewodu neutralnego / 可拆型中性极

3KD9206-0

⑥

N-/PE- Klemme / N/PE terminal / Borne N/PE /

Borne de N/PE / Morsetto N/PE / Terminal N/PE /

N-/PE klemensi / N-/PE Зажим / Zacisk N/PE / 固定型中性极 / 接地端子

3KD9206-7

⑦

Hilfsschaltermodul / Auxiliary switch module / Bloc de contacts

auxiliaires / Módulo de contactos aux. / Modulo blocchetto di contatti

ausiliari / Módulo de interruptor auxiliar / Yardımcı şalter modülü /

Модуль выключателя вспомогательных цепей / Moduł łącznika

pomocniczego / 辅助开关模块

3KD9103-5

3KD9103-6

3KD9103-7

⑧

Hilfsschalter / Auxiliary switch / Interrupteur auxiliaire /

Bloque de contactos auxiliares / Blocchetto di contatti ausiliari /

Interruptor auxiliar / Yardιmcι şalter / Выключатель

вспомогательных цепей / łącznik pomocniczy / 辅助开关

3KD9103-3

3KD9103-1

11

3(

D

&

1

WHVW

E

&

1

F 2

1

&

1

(DUO\EUHDN

WHVW

&

12

1&
