SICK Prime KTX-WP92142242ZZZZ Manual de usuario
製品データシート
KTX-WP92142242ZZZZ
KTX Prime
コントラストセンサ
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
KTX-WP92142242ZZZZ | KTX Prime
コントラストセンサ
図は実際と異なる場合があります
注文情報
タイプ 製品番号
KTX-WP92142242ZZZZ 1078072
その他の装置仕様・アクセサリ www.sick.com/KTX_Prime
技術仕様詳細
特徴
特殊アプリケーション 標準
機器のタイプ 標準
寸法（幅×高さ×奥行） 30mmx 53mmx 78.5mm
検出範囲 ≤ 13mm
検出範囲許容範囲 ±5mm
筐体形状 大
投光器 LED, RGB1)
波長 470nm, 525nm, 625nm
光出口 長い装置面
光点サイズ 3.8mmx 0.9mm
光軸スポット位置 横方向2)
受信フィルタ処理 なし
ティーチイン動作 1ポイントティーチイン、2ポイントティーチイン、ダイナミックティーチイン、自動
モード
スイッチング機能 ライト/ダークオン
遅延時間 設定可能
特別な特徴 -
納入時の状態 2ポイントティーチイン
事前設定 なし
ボタンロックの設定 標準
1)平均的耐用年数: 100,000h、TU= +25 °Cの場合.
2)センサ長手方向に基づく.
2 コントラストセンサ | SICK 製品データシート | 2023-10-31 12:46:42
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください
KTX-WP92142242ZZZZ | KTX Prime
コントラストセンサ
機械/電気
供給電圧 10.8VDC... 28.8VDC1)
残留リップル ≤5Vss2)
消費電流 <100mA3)
スイッチング周波数 50kHz4)5)
応答時間 10µs6)7)
ジッタ 5µs8)
スイッチング出力 PNP
スイッチング出力 (電圧) PNP: HIGH= Vs - 3V / LOW= 0V
出力電流 Imax. 100mA9)
入力、ティーチイン (ET) ティーチ: U= 10V... < Vs
入力、ブランキング入力 (AT) 消去済み: U= 10V... < Vs
入力、Fine/coarse (F/C) Coarse: U= 10V... < Vs
入力、ライト/ダーク (L/D) ライト: U= 10V... < Vs
保存時間 (ET) 25ms、不揮発性ストレージ
接続タイプ M12オスコネクタ、4ピン
保護クラス III
保護回路 UV接続 逆接保護
出力 Q 短絡保護
干渉パルス制御
保護等級 IP67
重量 94g
筐体材質 プラスチック, VISTAL®
素材、光学 プラスチック, COP
1)限界値: DC 12V (–10%)～DC 24V (+20%)。短絡保護された回路での動作では、8A以下で使用。.
2)電源電圧投入値Uvの許容値の範囲内でご使用下さい.
3)負荷なし.
4)明暗比率1:1の場合.
5)1-point teach-in (color mode): 16kHz.
6)抵抗負荷における信号遷移時間.
7)1ポイントティーチイン (カラーモード): 30µs.
8)1ポイントティーチイン (カラーモード): 15µs.
9)すべての出力の総電流.
環境データ
動作時の周囲温度 –20°C... +60°C
保管時の周囲温度 –25°C... +75°C
衝撃荷重 IEC60068-2-27 (30g/11ms)
UL-File-No. E181493
分類
eCl@ss 5.0 27270906
eCl@ss 5.1.4 27270906
eCl@ss 6.0 27270906
eCl@ss 6.2 27270906
2023-10-31 12:46:42 | 製品データシート
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください
コントラストセンサ | SICK 3
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
KTX-WP92142242ZZZZ | KTX Prime
コントラストセンサ
eCl@ss 7.0 27270906
eCl@ss 8.0 27270906
eCl@ss 8.1 27270906
eCl@ss 9.0 27270906
eCl@ss 10.0 27270906
eCl@ss 11.0 27270906
eCl@ss 12.0 27270906
ETIM 5.0 EC001820
ETIM 6.0 EC001820
ETIM 7.0 EC001820
ETIM 8.0 EC001820
UNSPSC 16.0901 39121528

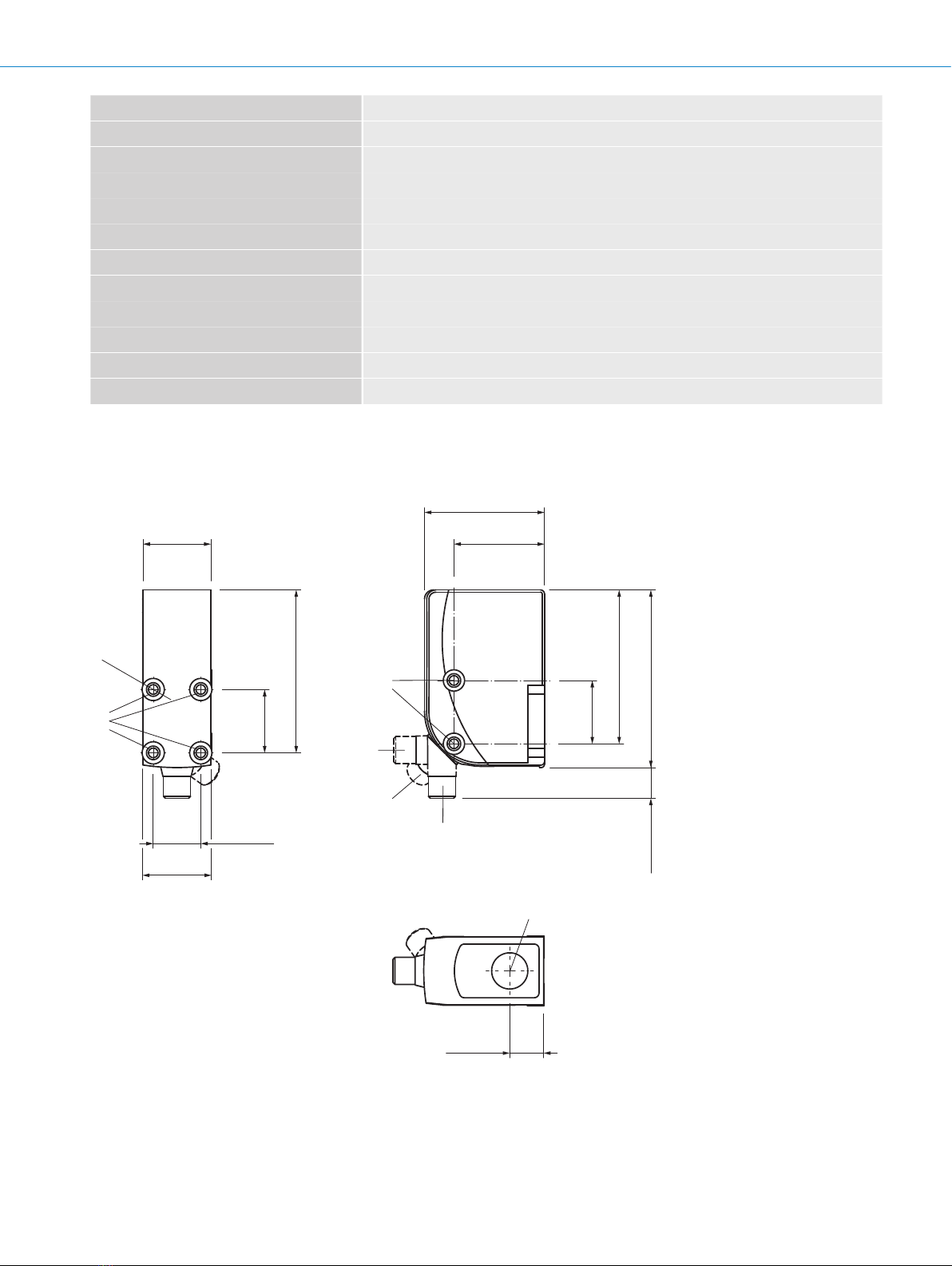

寸法図面 (寸法 [mm])
2
2
5
4
3
6
1
28 (1.1)
21 (0.83)
30.4 (1.2)
30 (1.18)
M5
72 (2.83)
40 (1.57)
53 (2.09)
28 (1.1)
68 (2.68)
78.5 (3.09)13.6 (0.54)
15 (0.59)
①光軸
②取付ネジ M5
③オスコネクタM12、納品状態
④オスコネクタM12、エンドストップ右
⑤オスコネクタM12、エンドストップ左
⑥表示/設定要素
4 コントラストセンサ | SICK 製品データシート | 2023-10-31 12:46:42
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください
KTX-WP92142242ZZZZ | KTX Prime
コントラストセンサ
設定方法
表示/設定要素
THR
ESC
PRO
TCH
PWR
Q
1 2 1
3
①LEDステータス表示灯
②画面
③ナビゲーションボタン
配線図
Cd-381
+ (L+)
Q/IN
- (M)
BN
WH
BU
1
2
3
Q
BK 4
操作コンセプト
KTS/KTX Prime - スイッチング閾値の設定 (2ポイントティーチイン)
When setting the contrasts to be
detected, “1st” flashes.
Press set button.
When setting the contrasts to be
detected, “2nd” flashes. Press set button.
The Quality of Teach is displayed.
Suitable for manual positioning of the object to be detected, e.g. marks and background.
1. Position mark 2. Position background
2023-10-31 12:46:42 | 製品データシート
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください
コントラストセンサ | SICK 5
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
KTX-WP92142242ZZZZ | KTX Prime
コントラストセンサ
KTS/KTX Prime - スイッチング閾値の設定 (動的ティーチイン)
Switching characteristics
The optimum emitted light is selected automatically (at RGB variants).
Static teach-in: light/dark setting is defined using teach-in sequence.
Dynamic teach-in: switching output active on mark, if background is longer in the field of view during the teach-in.
The switching threshold is set in the center between the background and the mark.
Keylock (activation and deactivation): Press and hold the “+” pushbutton > 10 s.
The Q-LED (yellow) flashes and the “Err” error message appears on the display.
Internal signal
received
Internal signal
received
Dark switching Light switching
Output Q Output Q
Switching
threshold
Switching
threshold
Example
Press the Set pushbutton
to start the teach-in process.
1. Position background
The display lights up during repeat
length detection ( - - - ).
2. Move at least the mark
and background using
the light spot
Press the Set pushbutton to end
the teach-in process.
The Quality of Teach is displayed.
Suitable for teaching in moving objects.
6 コントラストセンサ | SICK 製品データシート | 2023-10-31 12:46:42
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください
KTX-WP92142242ZZZZ | KTX Prime
コントラストセンサ
検出範囲
検出範囲13mm、光軸スポット位置 横型/縦型
80
60
40
20
0
100
70
50
30
10
90
110
Sensitivity in %
20
(0.79)
16
(0.63)
12
(0.47)
8
(0.31)
4
(0.16)
0
Distance in mm (inch)
推奨アクセサリ
その他の装置仕様・アクセサリ www.sick.com/KTX_Prime
概要 タイプ 製品番号
汎用クランプシステム
汎用クランプブラケット用プレートG, 亜鉛めっき鋼, 汎用クランプブラケット
(2022726)、取付材料
BEF-KHS-G01 2022464
取付バー、直線型、200mm、スチール, 亜鉛めっき鋼, 取付材料なし BEF-MS12G-A 4056054
取付バー、L字型、150mmx 150mm、スチール, 亜鉛めっき鋼, 取付材料なし BEF-MS12L-A 4056052
プラグコネクタとケーブル
ヘッドA: メスコネクタ, M12, 4ピン, ストレート, Aコード
ヘッドB: オープンエンドのケーブル
ケーブル: センサ/アクチュエータケーブル, PVC, 非シールド, 5m
YF2A14-
050VB3XLEAX
2096235
ヘッドA: オスコネクタ, M12, 4ピン, ストレート
ケーブル: 非シールド
STE-1204-G 6009932
2023-10-31 12:46:42 | 製品データシート
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください
コントラストセンサ | SICK 7
