MOUNTING INSTRUCTIONS

S3000 PROFINET IO, S3000 PROFINET IO-OF

Safety laser scanner

MONTAGEANLEITUNG

S3000 PROFINET IO, S3000 PROFINET IO-OF

Sicherheits-Laserscanner

1 Zu diesem Dokument

Dieses Dokument gilt für den Sicherheits-Laserscanner und den zugehörigen System‐

stecker mit folgenden Artikelnummern:

System Sensorkopf

•1045650

•1045651

•1045652

•1045653

•1045654

•1045655

•1052591

•1052592

•1052593

•1052594

•1052595

•1052596

•2049566

•2049567

•2049568

Symbole und Dokumentkonventionen

A, BVerweise auf die Abbildungen am Ende dieses Dokuments sind

mit schwarzem Hintergrund gekennzeichnet.

2 Zu Ihrer Sicherheit

GEFAHR

Gefahr der Unwirksamkeit der Schutzeinrichtung

Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise

nicht oder nicht rechtzeitig beendet.

bBeachten Sie den beiliegenden Sicherheitshinweis.

Weitere Informationen zur Arbeit mit der Schutzeinrichtung enthält die Maschinendoku‐

mentation oder die Betriebsanleitung der Schutzeinrichtung. Sie finden die EU-Konfor‐

mitätserklärung und die aktuelle Betriebsanleitung der Schutzeinrichtung, indem Sie

auf www.sick.com im Suchfeld die Artikelnummer eingeben (Artikelnummer: siehe

Typenschildeintrag im Feld „Ident. no.“).

3 Gerät montieren

Gerät montieren: A

Das Gerät verfügt an seiner Rückseite über Gewindebohrungen. Mit ihnen können Sie

das Gerät direkt montieren, wenn Sie die Montagefläche von hinten durchbohren kön‐

nen.

MONTAGEANLEITUNG

8025886/2020-08-31 | SICK M O N T A G E A N L E I T U N G | S3000 PROFINET IO, S3000 PROFINET IO-OF 3

Irrtümer und Änderungen vorbehalten

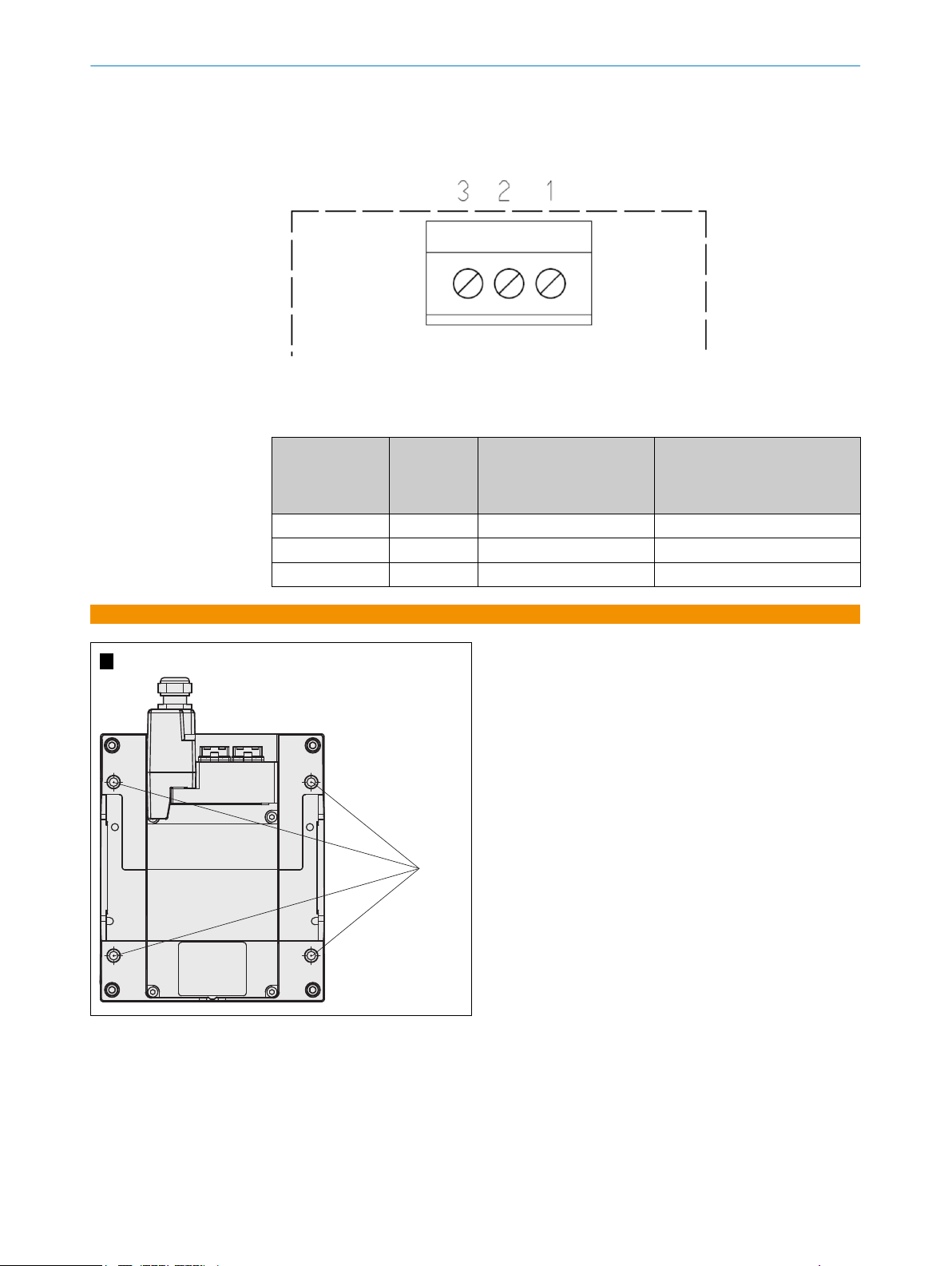

4 Anschlussbelegung

Abbildung 1: Anschlussklemmen des Versorgungssteckers

Klemmenbelegung des Versorgungssteckers

Anschluss‐

klemme

Signal Funktion Kennzeichnung der Adern beim

vorkonfektionierten Versor‐

gungsstecker mit losen Lei‐

tungsenden

1 +24 V DC Versorgungsspannung 1

2 – Reserviert –

3 0 V DC Versorgungsspannung 2

M6 × 8

MONTAGEANLEITUNG

4M O N T A G E A N L E I T U N G | S3000 PROFINET IO, S3000 PROFINET IO-OF 8025886/2020-08-31 | SICK

Irrtümer und Änderungen vorbehalten

MOUNTING INSTRUCTIONS

S3000 PROFINET IO, S3000 PROFINET IO-OF

Safety laser scanner

1 About this document

This document applies to the safety laser scanner and the associated system plug with

the following part numbers:

System Sensor head

•1045650

•1045651

•1045652

•1045653

•1045654

•1045655

•1052591

•1052592

•1052593

•1052594

•1052595

•1052596

•2049566

•2049567

•2049568

Symbols and document conventions

A, BReferences to the figures at the end of this document are indi‐

cated by a black background.

2 Safety information

DANGER

Hazard due to lack of effectiveness of the protective device

In the case of non-compliance, it is possible that the dangerous state of the machine

may not be stopped or not stopped in a timely manner.

bPlease observe the safety notes provided.

For more information about how to work with the protective device, refer to the machin‐

ery documentation or the operating instructions for the protective device. You can call

up the EU declaration of conformity and the current operating instructions for the pro‐

tective device by entering the part number in the search field at www.sick.com (part

number: see the type label entry in the “Ident. no.” field).

3 Mounting the device

Mounting the device: A

The device has threaded holes on the rear. They can be used to mount the device

directly if you are able to drill through the mounting surface from behind.

MOUNTING INSTRUCTIONS

6M O U N T I N G I N S T R U C T I O N S | S3000 PROFINET IO, S3000 PROFINET IO-OF 8025886/2020-08-31 | SICK

Subject to change without notice

4 Pin assignment

Figure 1: Terminals on the power supply plug

Terminal assignment on the power supply plug

Terminal Signal Function Wire color for pre-assembled

power supply plug with flying

leads

1 24 V DC Supply voltage 1

2 – Reserved –

3 0 V DC Supply voltage 2

M6 × 8

MOUNTING INSTRUCTIONS

8025886/2020-08-31 | SICK M O U N T I N G I N S T R U C T I O N S | S3000 PROFINET IO, S3000 PROFINET IO-OF 7

Subject to change without notice
