SICK MSM Series Manual de usuario
MSM
Muting Extension Module
for MSL
Mounting Instructions
D Seite: 3–5, 51
CH
A
DK Side: 7–9, 51
E Páginas: 11–13, 51
F Pages: 15–17, 51
FIN Sivut: 19– 1, 51
GB Page: 3– 5, 51
GR ÓåëßäÜ: 7– 9, 51
I Pagina: 31–33, 51
N Side: 35–37, 51
NL Pagina: 39–41, 51
P Páginas: 43–45, 51
S Sidan: 47–49, 51
Anbauanleitung
MSM
8 008 896.0799 © SICK AG • Germany • Sicherheitstechnik
D
1. Sicherstellen, daß MSLE spannungsfrei
2. Anschlussraum (1) des MSLE durch Lösen der 4 Befesti-
gungsschrauben entfernen (Abb. 1, Anhang)
. Konfiguration des MSLE sicherstellen:
Anhand der Konfigurationstabelle (Abb. 2 oder 3) überprü-
fen, ob die DIP-Schalter des MSLE (2) entsprechend der
gewünschten Gerätefunktion eingestellt sind.
Bei MSLE, coded version, darüber hinaus sicherstellen, dass
der Code entsprechend dem Sendercode eingestellt ist
4. Gewünschte Muting-Funktion über den 8fach-DIP-Schalter
( ) im MSM entsprechend der Konfigurationstabelle in der
Betriebsanleitung MSM einstellen
5. 4-pol. Flachbandkabel (4) vom MSM mit dem 4-pol. An-
schlussstecker des MSLE verbinden
6. Das MSM und MSLE zusammenstecken. Dabei unbedingt auf
eine einwandfreie Kabelführung der 4-pol. Verbindungslei-
tung achten
7. MSM und MSLE so zusammenfügen, dass die Nahtstelle
dicht abschließt. Durch Festziehen der Innensechskant-
schrauben (5) der Befestigungsschienen wird die Verbindung
gesichert
8. Den zuvor entfernten Anschlussraum (1) mit 4 Befestigungs-
schrauben mit dem MSM verbinden
Kombinationsmöglichkeiten
MSM-Typ MSLE
nicht codiert coded version
MSM-Standard ja ja
MSM-Override *) nein
*) Mit MSLE xx-1xxxx ab Seriennummer 9710xxxx kombinierbar
Anbauanleitung
MSM
8 008 896.0799 © SICK AG • Germany • Sicherheitstechnik
4
Schalter
1 2 3 4 Schützkontrolle Wiederanlaufsperre
A A A A ja ja
A B A B nein ja
B A B A ja nein *)
B B B B nein nein *)
*) In diesem Fall muss die Wiederanlaufsperre Bestandteil der Steuerung des KA sein
MSLE xx- xxxx
2
Bei Ändern der DIP-Schalterstellung entspricht der Gerätetyp
nicht mehr dem Gerätetypenschild, deshalb muss eine
Änderung unbedingt am Gerät und in den Maschinenunter-
lagen vermerkt werden.
ACHTUNG
Anbauanleitung
MSM
8 008 896.0799 © SICK AG • Germany • Sicherheitstechnik 5
D

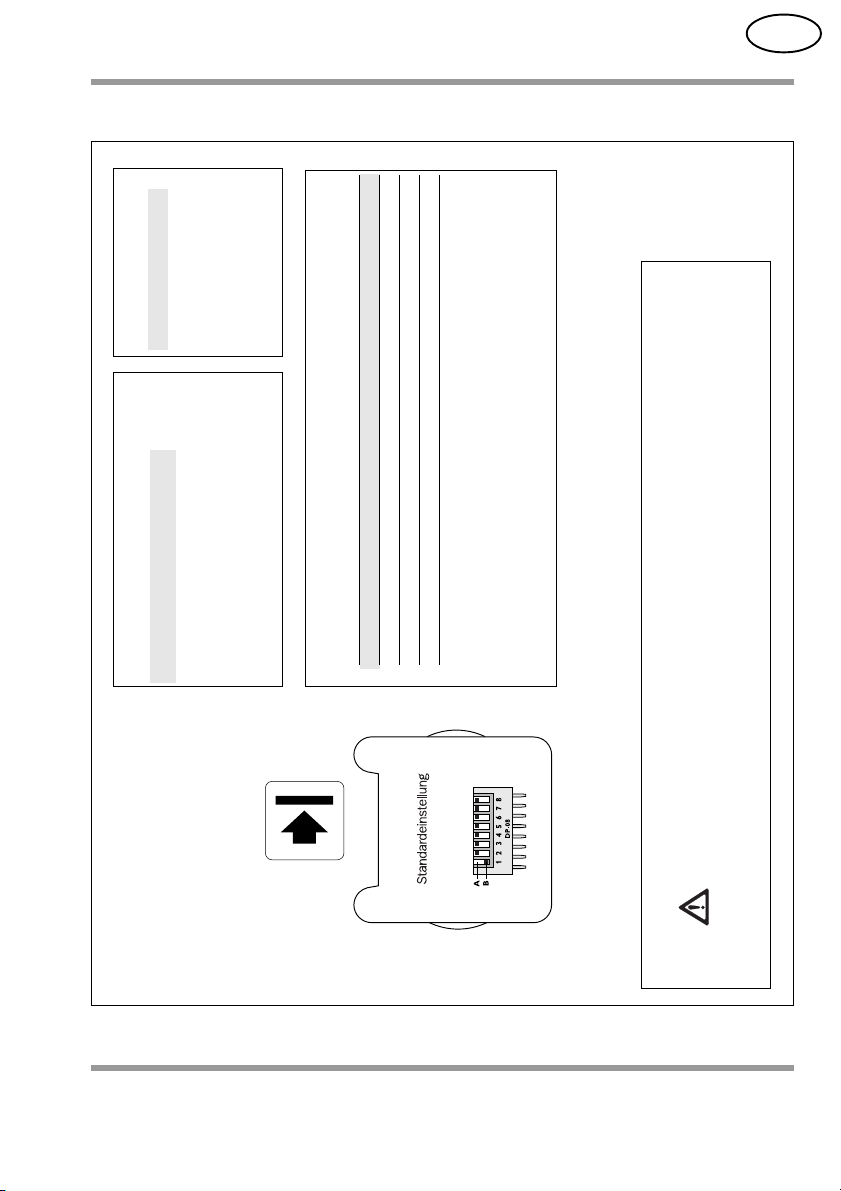

5 6 7 8 Schütz- Wiederanlauf-
kontrolle sperre
AAAA ja ja
A B A B nein ja
B A B A ja nein *)
B B B B nein nein *)
*) In diesem Fall muss die Wiederanlaufsperre Bestandteil der Steuerung
des KA sein
1 2 3 Codierung
BAA1
ABA2
AAB
4 OWS
A Standard
B invertiert
MSLE xx-2xxxx
-3xxxx
-4xxxx
3
Bei Ändern der DIP-Schalterstellung entspricht der Gerätetyp nicht
mehr dem Gerätetypenschild, deshalb muss eine Änderung
unbedingt am Gerät und in den Maschinenunterlagen vermerkt
werden.
ACHTUNG
Anbauanleitung
MSM
8 008 896.0799 © SICK AG • Germany • Sicherheitstechnik
6
Monteringsvejledning
MSM
7
8 008 896.0799 © SICK AG • Germany • Si herheitste hnik
DK
1. Sørg for, at MSLE er spændingsfri.
2. MSLE’s end ap (1) fjernes ved at løsne de
4 befæstelsesskruer (ill. 1, Bilag).
3. Kontroller MSLE’s konfiguration:
Kontroller ved hjælp af Konfigurationstabellen (ill.2 eller 3),
om MSLE’s DIP-kontakter (2) er indstillet i
overensstemmelse med den ønskede funktion.
Ved MSLE, kodet version, skal man desuden kontrollere, at
koden er indstillet i overensstemmelse med senderens
kode.
4. Indstil den ønskede muting-funktion over den 8-dobbelte
DIP-kontakt (3) i MSM i overensstemmelse med
konfigurationstabellen i Betjeningsvejledningen til MSM.
5. Det 4-polede fladbåndskabel (4) fra MSM forbindes med
MSLE’s 4-polede tilslutningsstik.
6. Forbind MSM og MSLE. Derved skal man ubetinget være
opmærksom på, at den 4-polede fladbåndskabel er
tilsluttet korrekt.
7. MSM og MSLE sættes sammen, så overgangen slutter tæt.
Forbindelsen sikres ved at stramme
befæstelsesskinnernes unbrakoskruer (5).
8. End apen (1), som før blev taget af, forbindes med MSM
ved hjælp af 4 befæstelsesskruer.
Kombinationsmuligheder
MSM-type MSLE
ikke kodet kodet version
MSM-standard ja ja
MSM-override *) nej
*) Kan kombineres med MSLE xx-1xxxx fra serienummer
9710xxxx
Monteringsvejledning
MSM
88 008 896.0799 © SICK AG • Germany • Si herheitste hnik
Kontakt
1 2 3 4 relæovervågning Manuel genstart
A A A A ja ja
A B A B nej ja
B A B A ja nej *)
B B B B nej nej *)
*) I dette tilfælde skal den manualle genstart være integreret i maskinstyringen.
MSLE xx-1xxxx
2
Hvis DIP-kontakternes stilling ændres, svarer apparattypen
ikke længere til typeskiltet, derfor skal man ubetinget lave en
anmærkning om ændringen på apparatet og i maskinens
tekniske dokumentation.
ACHTUNG
Monteringsvejledning
MSM
9
8 008 896.0799 © SICK AG • Germany • Si herheitste hnik
DK
5 6 7 8 Kontakt Manuel
relæovervågning genstart
AAAA ja ja
ABAB nej ja
B A B A ja nej *)
B B B B nej nej*)
*) I dette tilfælde skal den manuelle genstart være integreret i
maskinstyringen.
1 2 3 Kodning
BAA1
ABA2
AAB3
4 OWS
A standard
B inverteret
MSLE xx-2xxxx
-3xxxx
-4xxxx
3
Hvis DIP-kontakternes stilling ændres, svarer apparattypen ikke
længere til typeskiltet, derfor skal man ubetinget lave an
anmærkning om ændringen på apparatet og i maskinens tekniske
dokumentation.
ACHTUNG
Monteringsvejledning
MSM
10 8 008 896.0799 © SICK AG • Germany • Si herheitste hnik
