SICK GTE20 Manual de usuario
Beschriebenes Produkt
G20
GTE20
Hersteller
SICK AG
Erwin-Sick-Str. 1
79183 Waldkirch
Deutschland
Fertigungsstandort
SICK Malaysia
Rechtliche Hinweise
Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben
bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks
ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes
zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche
schriftliche Zustimmung der Firma SICK AG ist untersagt.
Die in diesem Dokument genannten Marken sind Eigentum ihrer jeweiligen Inhaber.
© SICK AG. Alle Rechte vorbehalten.
Originaldokument
Dieses Dokument ist ein Originaldokument der SICK AG.
2006/42/EC
NO
SAFETY
BETRIEBSANLEITUNG
8026845/2022-06-09 | SICK B E T R I E B S A N L E I T U N G | GTE20 3
Irrtümer und Änderungen vorbehalten
de
Inhalt
1 Zu diesem Dokument.............................................................. 5
2 Zu Ihrer Sicherheit................................................................... 6
3 Produktbeschreibung.............................................................. 7
4 Montage................................................................................... 7
5 Elektrische Installation............................................................ 8
6 Inbetriebnahme....................................................................... 12
7 Störungsbehebung.................................................................. 14
8 Demontage und Entsorgung................................................... 15
9 Wartung.................................................................................... 15
10 Technische Daten.................................................................... 16
BETRIEBSANLEITUNG
4B E T R I E B S A N L E I T U N G | GTE20 8026845/2022-06-09 | SICK
Irrtümer und Änderungen vorbehalten
de
1 Zu diesem Dokument
1.1 Weiterführende Informationen
Die Produktseite finden Sie unter der Product ID: pid.sick.com/{P/N}.
P/N entspricht der Artikelnummer des Produkts.
Folgende Informationen sind produktabhängig verfügbar:
•Datenblätter
•Diese Publikation in allen verfügbaren Sprachen
•CAD-Daten und Maßzeichnungen
•Zertifikate (z.B. Konformitätserklärung)
•Weitere Publikationen
•Software
•Zubehör
1.2 Symbole und Dokumentkonventionen
Warnhinweise und andere Hinweise
GEFAHR
Weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führt, wenn sie nicht vermieden wird.
WARNUNG
Weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führen kann, wenn sie nicht vermieden wird.
VORSICHT
Weist auf eine möglicherweise gefährliche Situation hin, die zu mittelschweren oder
leichten Verletzungen führen kann, wenn sie nicht vermieden wird.
WICHTIG
Weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen
kann, wenn sie nicht vermieden wird.
HINWEIS
Hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und
störungsfreien Betrieb hervor.
Handlungsanleitung
bDer Pfeil kennzeichnet eine Handlungsanleitung.
1. Eine Abfolge von Handlungsanleitungen ist nummeriert.
2. Nummerierte Handlungsanleitungen in der gegebenen Reihenfolge befolgen.
✓Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung.
BETRIEBSANLEITUNG
8026845/2022-06-09 | SICK B E T R I E B S A N L E I T U N G | GTE20 5
Irrtümer und Änderungen vorbehalten
de
2 Zu Ihrer Sicherheit
2.1 Allgemeine Sicherheitshinweise
■Lesen Sie vor der Inbetriebnahme des Geräts die Betriebsanleitung.
■
Der Anschluss, die Montage und die Konfiguration des Geräts dürfen nur
von geschultem Fachpersonal vorgenommen werden.
■
2006/42/EC
NO
SAFETY
Bei diesem Gerät handelt es sich um kein sicherheitsgerichtetes Bauteil im
Sinne der EU-Maschinenrichtlinie.
■
Installieren Sie den Sensor nicht an Orten, die direkter UV-Strahlung (Son‐
nenlicht) oder sonstigen Wettereinflüssen ausgesetzt sind, außer dies ist in der
Betriebsanleitung ausdrücklich erlaubt.
■Bei der Inbetriebnahme ist das Gerät ausreichend vor Feuchtigkeit und Verschmut‐
zung zu schützen.
■Die vorliegende Betriebsanleitung enthält Informationen, die während des Lebens‐
zyklus des Sensors benötigt werden.
2.2 Hinweise zur UL Zulassung
UL approval
Tabelle 1: UL approval
G20 products with DC voltage supply and con‐
nector or cable or cable with connector
G20 products with UC voltage supply with
cable and cable with connector
G20 products with terminal chamber (DC and
UC voltage supply)
Gxx20x-QK and Gxx20x-QL
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5amps for voltages 0 V ~ 20 V (0 V ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 V ~ 30 V (28.3 V ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 voltage supply.
UL Environmental Rating: Enclosure type 1
For use in NFPA 79 Applications only.
BETRIEBSANLEITUNG
6B E T R I E B S A N L E I T U N G | GTE20 8026845/2022-06-09 | SICK
Irrtümer und Änderungen vorbehalten
de
2.3 Bestimmungsgemäße Verwendung
Die GTE20 ist ein optoelektronischer Reflexions-Lichttaster (im Folgenden Sensor
genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und
Personen eingesetzt. Bei jeder anderen Verwendung und bei Veränderungen am Pro‐
dukt verfällt jeglicher Gewährleistungsanspruch gegenüber der SICK AG.
3 Produktbeschreibung
3.1 Bedien- und Anzeigeelemente
Tabelle 2: Bedien- und Anzeigeelemente
GTE20 x-xxxxxxxA0 x-xxxxxxx70 x-xxxxxxx7E x-xxxxxxx7G
Vorderansicht Feste Voreinstel‐
lung - keine Ein‐
stellmöglichkeit
Potentiometer:
Einstellung der
Empfindlichkeit
Potentiometer:
Einstellung der
Empfindlichkeit
Schalter: hell
(L) / dunkel (D)
Potentiometer:
Einstellung der
Empfindlichkeit
Schalter: hell
(L) / dunkel (D)
Potentiometer:
Einstellung der
Verzögerungszeit
Auswahl der Ver‐
zögerungszeit
2
1 2
3
12
L D
3
14
2
L D
Tms Tmode
0
2
3 1
5
3
1
6
4
2
1LED grün: Versorgungsspannung aktiv
2Gelbe LED: Status Lichtempfang
3Potentiometer: Einstellung der Empfindlichkeit
4Schalter: hell (L) / dunkel (D)
5Potentiometer: Einstellung der Verzögerungszeit
6Auswahl der Verzögerungszeit
4 Montage
Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm).
Beachten Sie das maximal zulässige Anzugsdrehmoment:
BETRIEBSANLEITUNG
8026845/2022-06-09 | SICK B E T R I E B S A N L E I T U N G | GTE20 7
Irrtümer und Änderungen vorbehalten
de
< 0.4 Nm
< 0.55 Nm
< 0.3 Nm
(Force < 30 N)
< 0.8 Nm
< 0.8 Nm
Abbildung 1: Anzugsdrehmoment
Abbildung 2: Ausrichtung des Sensors relativ zur Objektrichtung
5 Elektrische Installation
Anschluss der Sensoren muss spannungsfrei erfolgen. Je nach Anschlussart sind die
folgenden Informationen zu beachten:
– Steckeranschluss: Pinbelegung
– Leitung: Adernfarbe
– Klemmenanschluss: Anschlussbelegung

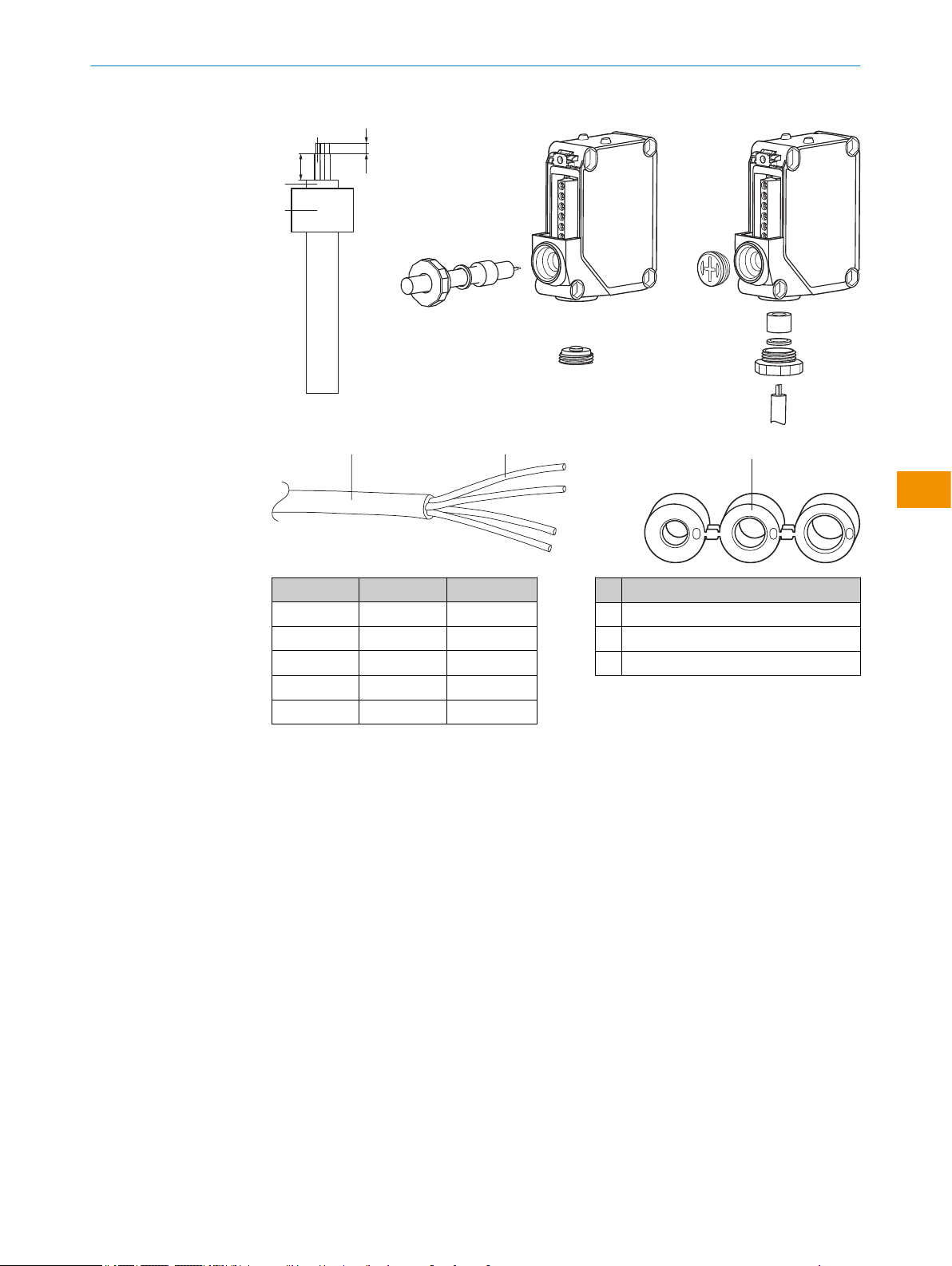

Klemmanschluss:
1. Öffnen Sie die Abdeckung.
2. Schwenken Sie das 3/8"-MPT-Anschlussstück mit Außengewinde (en: Mail Pipe
Thread, MPT) waagerecht oder senkrecht in die richtige Position.
3. Lösen Sie die 3/8"-MPT-Verschraubung.
4. Entfernen Sie die Verschlussstopfen.
5. Verlegen Sie die Versorgungsleitung ohne anliegende Spannung.
6. Schließen Sie den Sensor wie unter Tabelle 6 beschrieben an.
7. Ziehen Sie das 3/8"-MPT-Anschlussstück mit Dichtung wieder fest, um die IP-
Schutzart des Geräts zu gewährleisten.
BETRIEBSANLEITUNG
8B E T R I E B S A N L E I T U N G | GTE20 8026845/2022-06-09 | SICK
Irrtümer und Änderungen vorbehalten
de
12
6
L
A
B
C
123
C
B
A
L(A) 1 2
1 37mm 52mm
2 32mm 47mm
3 22mm 37mm
4 17mm 32mm
5 12mm 27mm
CØ B
1 5,8...6,7mm
2 6,8...7,7 mm
3 7,8...8,2 mm
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
und einschalten.
Erläuterung der in den folgenden Tabellen verwendeten Anschlussterminologie:
BN = Braun
WH = Weiß
BU = Blau
BK = Schwarz
n.c. = Nicht verbunden
Q / Q = Digitalausgang
L+ = Versorgungsspannung (UB)
M = Masse
L.ON = Hellschaltung
D.ON = Dunkelschaltung
BETRIEBSANLEITUNG
8026845/2022-06-09 | SICK B E T R I E B S A N L E I T U N G | GTE20 9
Irrtümer und Änderungen vorbehalten
de
5.1 DC-Geräte
DC: 10... 30VDC, siehe "Technische Daten", Seite 16
Tabelle 3: Anschlussarten
GTE20x- x4 xH QK
1=BN
2 = WH
3 = BU
4=BK
2 1
4
3
0,14... 1,5mm2
AWG26
1 2 3 4
<0,3N
m
0,14... 0,5mm2
AWG20... 26
(Empfehlung: Lit‐
zendraht)
<0,14mm2
>0,5mm2
Tabelle 4: DC
GTE20x-
Push-pull xx111 xx112
PNP xx811 xx812
NPN xxC11 XXC12
BN + (L+)
WH QQ
BU - (M)
BK QQ
Tabelle 5: Push-pull, PNP, NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
BETRIEBSANLEITUNG
10 B E T R I E B S A N L E I T U N G | GTE20 8026845/2022-06-09 | SICK
Irrtümer und Änderungen vorbehalten
de
