OPERATING INSTRUCTIONS

GRSE18(S)V

Cylindrical photoelectric sensors

BETRIEBSANLEITUNG

GRSE18(S)V

Rundlichtschranken

Beschriebenes Produkt

GR18 Inox

GRSE18(S)V

Hersteller

SICK AG

Erwin-Sick-Str. 1

79183 Waldkirch

Deutschland

Fertigungsstandort

SICK, Malaysia

Rechtliche Hinweise

Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben

bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks

ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes

zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche

schriftliche Zustimmung der Firma SICK AG ist untersagt.

Die in diesem Dokument genannten Marken sind Eigentum ihrer jeweiligen Inhaber.

Originaldokument

Dieses Dokument ist ein Originaldokument der SICK AG.

2006/42/EC

SAFETY

BETRIEBSANLEITUNG

8021182.1HT2/2023-02-13 | SICK B E T R I E B S A N L E I T U N G | GRSE18(S)V 3

Irrtümer und Änderungen vorbehalten

Inhalt

1 Zu diesem Dokument.............................................................. 5

2 Zu Ihrer Sicherheit................................................................... 6

3 Produktbeschreibung.............................................................. 6

4 Montage................................................................................... 6

5 Elektronische Installation........................................................ 7

6 Inbetriebnahme....................................................................... 10

7 Störungsbehebung.................................................................. 12

8 Demontage und Entsorgung................................................... 13

9 Wartung.................................................................................... 13

10 Technische Daten.................................................................... 15

11 Anhang..................................................................................... 17

BETRIEBSANLEITUNG

4B E T R I E B S A N L E I T U N G | GRSE18(S)V 8021182.1HT2/2023-02-13 | SICK

Irrtümer und Änderungen vorbehalten

1 Zu diesem Dokument

1.1 Weiterführende Informationen

Die Produktseite mit weiterführenden Informationen finden Sie über die SICK Product

ID:

pid.sick.com/{P/N}/{S/N}.

{P/N} entspricht der Artikelnummer des Produkts, siehe z. B. Typenschild oder Verpa‐

ckung.

{S/N} entspricht der Seriennummer des Produkts, z. B. Typenschild oder Verpackung

(optional, wenn angegeben).

Folgende Informationen sind produktabhängig verfügbar:

•Datenblätter

•Dieses Dokument in allen verfügbaren Sprachversionen

•CAD-Daten und Maßzeichnungen

•Zertifikate (z.B. Konformitätserklärung)

•Weitere Publikationen

•Software

•Zubehör

1.2 Symbole und Dokumentkonventionen

Warnhinweise und andere Hinweise

GEFAHR

Weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren

Verletzungen führt, wenn sie nicht vermieden wird.

WARNUNG

Weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren

Verletzungen führen kann, wenn sie nicht vermieden wird.

VORSICHT

Weist auf eine möglicherweise gefährliche Situation hin, die zu mittelschweren oder

leichten Verletzungen führen kann, wenn sie nicht vermieden wird.

WICHTIG

Weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen

kann, wenn sie nicht vermieden wird.

HINWEIS

Hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und

störungsfreien Betrieb hervor.

Handlungsanleitung

bDer Pfeil kennzeichnet eine Handlungsanleitung.

1. Eine Abfolge von Handlungsanleitungen ist nummeriert.

2. Nummerierte Handlungsanleitungen in der gegebenen Reihenfolge befolgen.

✓Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung.

BETRIEBSANLEITUNG

8021182.1HT2/2023-02-13 | SICK B E T R I E B S A N L E I T U N G | GRSE18(S)V 5

Irrtümer und Änderungen vorbehalten

2 Zu Ihrer Sicherheit

2.1 Allgemeine Sicherheitshinweise

Der Anschluss, die Montage und die Konfiguration des Produkts dürfen

nur von geschultem Fachpersonal vorgenommen werden.

2006/42/EC

SAFETY

Bei diesem Produkt handelt es sich um kein sicherheitsgerichtetes Bauteil

im Sinne der EU-Maschinenrichtlinie.

Installieren Sie das Produkt nicht an Orten, die direkter UV-Strahlung

(Sonnenlicht) oder sonstigen Wettereinflüssen ausgesetzt sind.

Das Produkt ist ausreichend vor Feuchtigkeit und Verschmutzung zu

schützen.

2.2 Bestimmungsgemäße Verwendung

Die GRSE18(S)V ist eine optoelektronische Einweg-Lichtschranke (im Folgenden Sensor

genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und

Personen eingesetzt. Zum Betrieb ist ein Sender (GRS) und ein Empfänger (GRE) erfor‐

derlich. Bei jeder anderen Verwendung und bei Veränderungen am Produkt verfällt

jeglicher Gewährleistungsanspruch gegenüber der SICK AG.

3 Produktbeschreibung

3.1 Bedien- und Anzeigeelemente

+–

Abbildung 1: Bedienelement: Empfindlichkeitseinstellung

4 Montage

Sensoren (Sender und Empfänger) an geeignete Befestigungswinkel montieren (siehe

SICK-Zubehör-Programm). Sender und Empfänger zueinander ausrichten.

BETRIEBSANLEITUNG

6B E T R I E B S A N L E I T U N G | GRSE18(S)V 8021182.1HT2/2023-02-13 | SICK

Irrtümer und Änderungen vorbehalten

max. 90 Nm

Maximal zulässiges Anzugsdrehmoment des Sensors von 90 Nm beachten.

HINWEIS

Bei jeder zweiten Einweg-Lichtschranke die Anordnung von Sender und Empfänger

tauschen, bzw. genügend Abstand zwischen den Einweg-Lichtschranken einhalten.

Receiver (GE)

Sender (GS)

Receiver (GE)

Abbildung 2: Anordnung von mehreren Einweg-Lichtschranken

5 Elektronische Installation

Anschluss der Sensoren muss spannungsfrei (UV = 0 V) erfolgen. Je nach Anschlussart

sind die folgenden Informationen zu beachten:

– Steckeranschluss: Pinbelegung

– Leitung: Adernfarbe

Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung (UV > 0

V) anlegen bzw. einschalten. Am Sensor leuchtet die grüne Anzeige-LED.

Erläuterungen zum Anschlussschema (folgende Tabellen):

Q / Q = Schaltausgänge

TE / Test = Testeingang (siehe Tabelle 4)

n. c. = nicht angeschlossen

BETRIEBSANLEITUNG

8021182.1HT2/2023-02-13 | SICK B E T R I E B S A N L E I T U N G | GRSE18(S)V 7

Irrtümer und Änderungen vorbehalten

US: 10... 30 V DC, siehe "Technische Daten", Seite 15

Tabelle 1: DC, GRS

GRS18(S)V D11xxx D13x2/4x D13x1/3x D24xxx D23x2/4x D23x1/3x

1+ (L+) + (L+) + (L+) + (L+) + (L+) + (L+)

2n. c. n. c. n. c. n. c. n. c. n. c.

3- (M) - (M) - (M) - (M) - (M) - (M)

4Test Test n. c. Q Test n. c.

1 = BN

2 = WH

3 = BU

4 = BK

0.14 mm2

AWG26

1 = BN

2 = WH

3 = BU

4 = BK

0.14 mm2

AWG26

4 3

Tabelle 2: DC, GRE

GRE18(S)V x11xxx x13xxx x24xxx x23xxx

1+ (L+) + (L+) + (L+) + (L+)

2Qn. c. Qn. c.

3- (M) - (M) - (M) - (M)

4Q Q Q Q

1 = BN

2 = WH

3 = BU

4 = BK

0.14 ... 1.5 mm2

AWG26

1 = BN

3 = BU

4 = BK

0.14 ... 1.5 mm2

AWG26

4 3

BETRIEBSANLEITUNG

8B E T R I E B S A N L E I T U N G | GRSE18(S)V 8021182.1HT2/2023-02-13 | SICK

Irrtümer und Änderungen vorbehalten

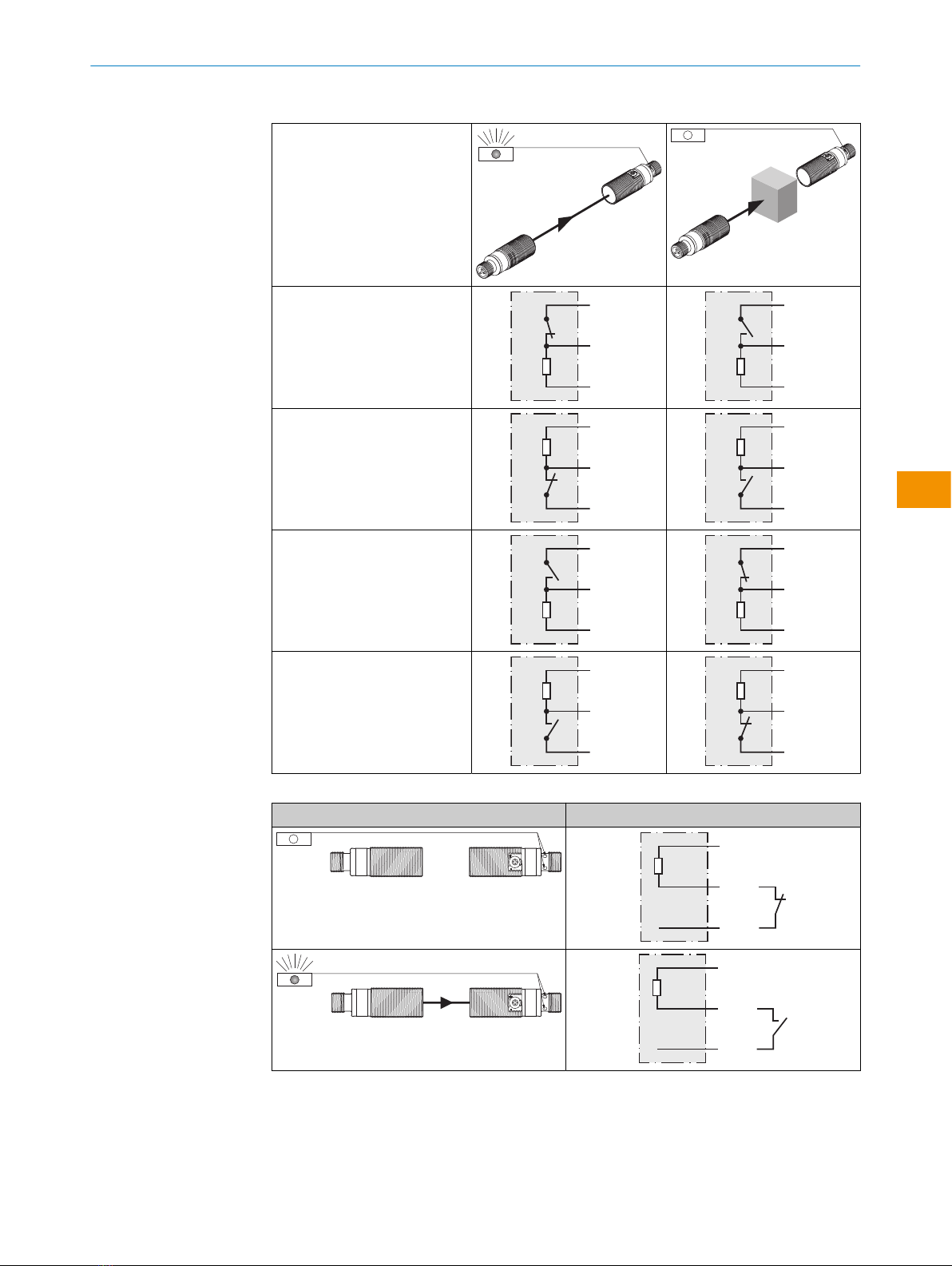

Tabelle 3: DC

PNP: Q (≤ 100 mA)

+ (L+)

– (M)

+ (L+)

– (M)

NPN: Q (≤ 100 mA)

+ (L+)

– (M)

+ (L+)

– (M)

PNP: Q (≤ 100 mA)

+ (L+)

– (M)

+ (L+)

– (M)

NPN: Q (≤ 100 mA)

+ (L+)

– (M)

+ (L+)

– (M)

Tabelle 4: Test

Test

+ (L+)

Test

– (M)

+ (L+)

Test

– (M)

BETRIEBSANLEITUNG

8021182.1HT2/2023-02-13 | SICK B E T R I E B S A N L E I T U N G | GRSE18(S)V 9

Irrtümer und Änderungen vorbehalten

5.1 Hinweise zur UL Zulassung

UL: Nur zur Verwendung in Anwendungen gemäß NFPA 79. Diese Geräte müssen mit

einer für 30V DC geeigneten 1A-Sicherung abgesichert werden.

Von UL gelistete Adapter mit Anschlusskabeln sind verfügbar.

Enclosure type 1.

6 Inbetriebnahme

6.1 Ausrichtung

Sender auf Empfänger ausrichten. Positionierung so wählen, dass der rote Sendelicht‐

strahl auf den Empfänger auftrifft. Tipp: Weißes Papier oder Reflektor als Ausrichthilfe

verwenden. Der Sender muss freie Sicht auf den Empfänger haben, es darf sich kein

Objekt im Strahlengang befinden [siehe Abbildung 3]. Es ist darauf zu achten, dass die

optischen Öffnungen (Frontscheiben) der Sensoren vollständig frei sind.

Sender auf Empfänger ausrichten. Positionierung so wählen, dass das Infrarotlicht

(nicht sichtbar) auf den Empfänger auftrifft. Die korrekte Ausrichtung kann nur über

die Anzeige-LEDs erkannt werden. Siehe dazu Abbildung 3 und Tabelle 3. Der Sender

muss freie Sicht auf den Empfänger haben, es darf sich kein Objekt im Strahlengang

befinden. Es ist darauf zu achten, dass die optischen Öffnungen (Frontscheiben) der

Sensoren vollständig frei sind.

Abbildung 3: Ausrichtung

6.2 Einsatzbedingungen prüfen

Einsatzbedingungen beachten: Distanz zwischen Sender und Empfänger mit dem zuge‐

hörigen Diagramm [siehe Abbildung 0] abgleichen (x = Schaltabstand, y = Funktionsre‐

serve).

Beim Einsatz von mehreren Einweg-Lichtschranken, die nebeneinander installiert wer‐

den, empfehlen wir, bei jeder zweiten Einweg-Lichtschranke die Anordnung von Sender

und Empfänger zu tauschen, bzw. genügend Abstand zwischen den Einweg-Lichtschran‐

ken einzuhalten. Damit können gegenseitige Beeinflussungen vermieden werden [siehe

Abbildung 2].

BETRIEBSANLEITUNG

10 B E T R I E B S A N L E I T U N G | GRSE18(S)V 8021182.1HT2/2023-02-13 | SICK

Irrtümer und Änderungen vorbehalten
