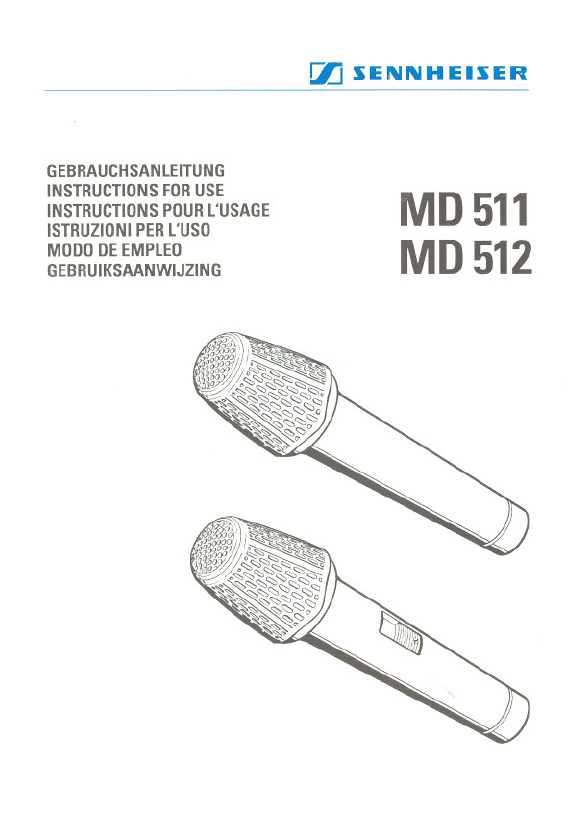

Sennheiser MD 511 Manual de usuario

!ZiSENN HEISER

GEBRAUCHSANLEITUNG

INSTRUCTIONSFORUSE

INSTRUCTIONSPOURL'USAGE

ISTRUZIONIPERL'USO

MODODEEMPLEO

GEBRUIKSAANWIJZING

MD 511

MD 512

MD5111MD512DYNAMISCHESMIKROFON MD5111MD512DYNAMICMICROPHONE

Dynamisches Mikr<?fon mit Nierencharakteristik. Geeignet für den harten

Bühneneinsatz zur Ubertragung von Gesang und Instrumenten. Sehr

rückkopplungsarm.

Dynamic microphone with cardioid characteristic. Suitable for demancling

stage use for the transmission of voice and instruments. Very low

feedback.

MERKMALE FEATURES

Glasfaserverstärktes, robustes Gehäuse

Hohe Rückkopplungssicherheit durch frequenzunabhängige

Richtcharakteristik

Sicheres Handling durch ergonomisch geformten Griff

unkomplizierte Reinigung des Korbes durch Bajonettverschluß

Druckvoller, durchsetzungsstarker Klang

Knackfreier, verriegelbarer Schalter (nur MD 512).

Glas~ fiber-reinforced, robust housing

High resistance to feedback as a result of

frequency-independent directivity characteristic

Safe handling based on specially-molded grips

Uncomplicated cleaning of the protective casing through

use of a bayonet catch

Forceful, penetrating sound

Non-clincking, lockable switch (only MD 512)

TECHNISCHEDATEN TECHNICALDATA

Akustische Arbeitsweise

Übertragungsbereich

Richtcharakteristik

Feldleerlauf-

Übertragungsfaktor bei 1 kHz

Elektrische hnpedanz bei 1 kHz

Stecker

Lieferumfang

Druckgradientenempfänger

50 - 18000 Hz

Niere Acoustic operating mode

Transmission range

Directivity characteristic

Field open-circuit sensitivity

at 1 kHz

Electrical impedance at 1 kHz

Plug connection

Product package includes

1,5 mV/ Pa:t 3 dB (= -56 dBV)

3500

3-pol. XLR-3-Stecker (Ganon)

1 Mikrofon

1 Stativhalterung

ZUBEHÖR(NICHTIMLlEFERUMFANGI

StageHand Schnellwechseladapter

Pressure-graclient receiver

50 - 18000 Hz

Gardioid

1,5 mV/ Pa:t 3 dB (= - 56 dBV)

3500

3-pin XLR-3 plug (Ganon)

1 microphone

1 stand-fixing bracket

ACCESSORIESINOT INCLUDED IN PRDDUCTPACKAGEI

StageHand quick-change clamp

Änderungen vorbehalten. The right to make amendments is reserved.

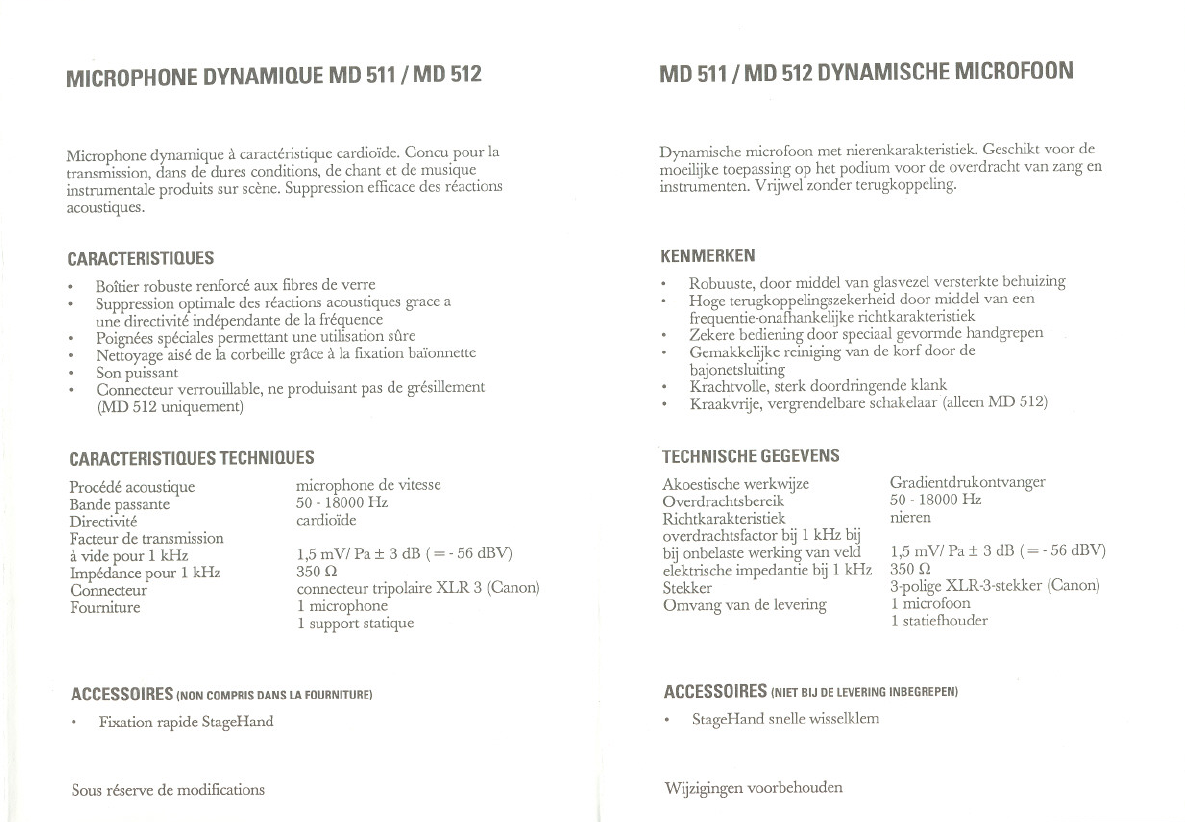

MICROPHONEDYNAMIOUEMD5111MD512 MD 511/MD 512DYNAMISCHEMICROFOON

Microphone dynamique a caracteristique cardiolde. Gonen pour la

transmission, dans de dures conditions, de chant et de musique

instrumentale produits sur scene. Suppression eflicace des reactions

acoustiques.

Dynamische microfoon met nierenkarakteristiek. Geschikt voor de

moeilijke toepassing op het podium voor de overdracht van zang en

instrumenten. Vrijwel zander terugkoppeling.

CARACTERISTIOUES KENMERKEN

Boitier robuste renforce aux fibres de verre

Suppression optimale des reactions acoustiques grace a

une directivite independante de la frequence

Poignees speciales permettant une utilisation sure

Nettoyage aise de la corbeille gräce a la fixation balonnette

Son puissant

Gonnecteur verrouillable, ne produisant pas de gresillement

(MD 512 uniquement)

Robuuste, door middel van glasvezel versterkte behuizing

Hoge terugkoppelingszekerheid door middel van een

frequentie-onafhankelijke richtkarakteristiek

Zekere bediening door speciaal gevormde handgrepen

Gemakkelijke reiniging van de korf door de

bajonetsluiting

Krachtvolle, sterk doordringende klank

Kraakvrije, vergrendelbare schakelaar (alleen MD 512)

CARACTERISTIOUESTECHNIOUES TECHNISCHEGEGEVENS

Procede acoustique

Bande passante

Directivite

Facteur de transmission

a vide pour 1 kHz

Impedance pour 1 kHz

Gonnecteur

Fourniture

microphone de vitesse

50 - 18000 Hz

cardiolde

Akoestische werkwijze

Overdrachts bereik

Richtkarakteristiek

overdrachtsfactor bij 1 kHz bij

bij onbelaste werking van veld

elektrische impedantie bij 1 kHz

Stekker

Omvang van de levering

Gradientdrukontvanger

50 - 18000 Hz

nieren

1,5 mVI Pa :t 3 dB ( = - 56 dBV)

350 Q

connecteur tripolaire XLR 3 (Ganon)

1 microphone

1 support statique

1,5 mVI Pa:t 3 dB (= - 56 dBV)

350 Q

3-polige XLR-3-stekker (Ganon)

1 microfoon

1 statiefhouder

ACCESSOIRES(NON COMPRIS DANS LA FOURNITURE)

Fixation rapide StageHand

ACCESSOIRES(NIET BIJ DE lEVERING INBEGREPEN!

StageHand snelle wisselklem

Sous reserve de modifications Wijzigingen voorbehouden

MICROFONODlNAMICOMD5111MD512 MICROFONODlNAMICOMD5111MD512

Microfono dinamico con caratteristica cardioide. Adatto per le dure

condizioni di impiego nella scenotecnica per la trasrnissione del canto e gli

strumenti. Elevata insensibilidl all'e!Ietto Larsen.

MicrOfono dinarmco con caracteristica reniforme. Apropiado para el rudo

trabajo en los escenarios, para la transrnision de canto y de musica

instrumental. Excelente amortiguacion de la retroalimentacion.

CARATTERISTICHE CARACTERISTICAS

Scatola robusta rinforzata in fibra di vetro

Elevata insensibilita all'e!Ietto Larsen grazie alla caratteristica

direzionale indipendente dalla frequenza

Maneggevolezza sicura grazie alle impugnature

di particolare sago matura

Pulizia semplice della cuffia di protezione

medIante chiusura a baionetta

Suono a maggiore pressione, piu penetrante

Intermttore bloccabile, esente da colpi acustici (solo MD 512)

Garcasa robusta, reforzada con fibra de vidrio

Excelente amortiguacion de la retroalimentacion gracias a la

caracteristica direccional independiente de la frecuencia

La forma del mango pennite manejarlo muy sencillamente

Gierre de bayoneta que facilita la limpieza del protector metalico

Sonido pleno y expresivo

Intermptor indeformable y bloqueable (solo en el modelo MD 512)

DATITECNICI

Funzionamento acustico

Gamma di trasrnissione

Garatteristica di direzionalitil

Fattore di trasrnissione a

vuoto a 1 kHz

Impedenza elettrica a 1 kHz

Spina

Fomitura

DATOSTECNICOS

Ricevitore a gradiente di pressione

50 - 18000 Hz

Gardioide

Funcionarniento arustico

Gama de transrnision

Garacteristica direccional

Factor de transrnision de campo

en circuito abierto a 1 kHz

Impedancia electrica a 1 kHz

Enchufe

EI surninistro incluye:

1,5 mV/Pa :t 3 dB ( = - 56 dBV)

350 Q

Enchufe XLR 3 tripolar (Ganon)

1 rnicrofono

1 soporte tipo tripode

Receptor por caida de presion

50 - 18000 Hz

Reniforme

1,5 mV/ Pa:t 3 dB (= - 56 dBV)

350 Q

Spina XLR-3 a 3 poli (Ganon)

1 rnicrofono

1 stelo

ACCESSORIINON COMPRESINElLAFORNITURA} ACCESORIOSINOINCLUIOOSENEl SUMINISTROI

Abrazadera de cambio rapido StageHand

Morselto a cambio rapido StageHand

Gon riserva di modifiche Reserva de modificaciones

Richldiagramm

Polarpattern

Diagrammedela Direclivile

Diagrammepolare

Diagramadela directidad

Richlkaraklerisliek

ReinigenderEInsprache

CleaningIhesoundinlel baskel

Nettoyagedela corbeille

Puliziadeicappuccio

Limpiezadela alcachofa

Schonmakenvandekor!

~jf;;:

MD512:

SennheisereleclronicKG

D3002Wedemark

150'

Printedin Germany

90'

180'

Verriegel .!

locked ;/1

fixee I

]

Pub!. 49459 10/92AOI
