Selecta AGIMAN Manual de usuario
MANUAL DE INSTRUCCIONES CÓDIGO 80008 REV F 04/2020 Pag.: 1
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel (34) 93 770 08 77 Fax (34) 93 770 23 62
AGIMAN 7000272
AGITADOR MAGNÉTICO PARA MANTAS CALEFACTORAS
MAGNETIC STIRRER FOR HEATING MANTLES
INSTRUCTION MANUAL CODE 80008 REV F 04/2020 Page: 2
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel (34) 93 770 08 77 Fax (34) 93 770 23 62
INDICE
INFORMACIÓN GENERAL .................................... 3
LISTA DE EMBALAJE .................................... 3
ACCESORIOS .................................... 4
ESPECIFICACIÓN TÉCNICA .................................... 4
DESCRIPCIÓN DEL EQUIPO .................................... 5
INSTALACIÓN .................................... 5
OPERACIÓN .................................... 6
MANTENIMIENTO .................................... 7
RECAMBIOS .................................... 7
GARANTÍA .................................... 7
INDEX
GENERAL INFORMATION .................................... 8
PACKING LIST .................................... 8
ACCESSORIES .................................... 9
TECHNICAL FEATURES .................................... 9
EQUIPMENT DESCRIPTION .................................... 10
INSTALLATION .................................... 10
OPERATION .................................... 11
MAINTENANCE .................................... 12
SPARE PARTS .................................... 12
GUARANTEE .................................... 12
MANUAL DE INSTRUCCIONES CÓDIGO 80008 REV F 04/2020 Pag.: 3
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel (34) 93 770 08 77 Fax (34) 93 770 23 62
INFORMACIÓN GENERAL
1) Manipular el paquete con cuidado. Desembalarlo y comprobar
que el contenido coincide con lo indicado en el apartado de la
“Lista de embalaje”. Si se observa algún componente dañado
o la ausencia de alguno avisar rápidamente al distribuidor.
2) No instalar ni utilizar el equipo sin leer, previamente, este
manual de instrucciones.
3) Estas instrucciones forman parte inseparable del aparato y
deben estar disponibles a todos los usuarios del equipo.
4) Cualquier duda puede ser aclarada contactando con el servicio
técnico de J.P. SELECTA, s.a.u.
5) ¡ATENCIÓN! NO SE ADMITIRÁ NINGUNA MÁQUINA PARA
REPARAR QUE NO ESTÉ DEBIDAMENTE LIMPIA Y DES-
INFECTADA.
6) Toda modicación, eliminación o falta de mantenimiento de
cualquier dispositivo de la máquina, transgrede la directiva de
utilización 89/655/CEE y el fabricante no se hace responsable
de los daños que pudieran derivarse.
7) No utilizar el equipo con uidos que puedan desprender va-
pores o formar mezclas explosivas o inamables.
LISTA DE EMBALAJE
El equipo estándar consta de los siguientes componentes:
Pieza Código Cantidad
Agitador magnético AGIMAN 7000272 1
Plancha para jar la manta calefactora 1
Iman Rotor-Pat Ø10x32 1000001 1
Manual de instrucciones 80008 1
INSTRUCTION MANUAL CODE 80008 REV F 04/2020 Page: 4
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel (34) 93 770 08 77 Fax (34) 93 770 23 62
ACCESORIOS
Denominación Código
IMANES REVESTIDOS DE PTFE:
Imán Rotor-Pat. 10Øx32 mm largo. 1000001
Imán Oval 16Øx30 mm largo. 1000788
Imán Oval 20Øx17 mm largo. 1000789
VARILLA RECOGE IMANES 1000020
Flexible, con terminal de PTFE, Longitud: 280 mm.
TERMÓMETROS DE CONTACTO:
Escala: 0-100°C Resolución: 1°C 3521159
Escala: 0-200°C Resolución: 2°C 3522159
Escala: 0-300°C Resolución: 2°C 3523159
Longitud total: 395 mm. Longitud bulbo: 150 mm.
Termómetro de contacto digital SENSOTERM II
Escala -50ºC a 300ºC Resolución: 1ºC 1001009
VARILLA SOPORTE 1000725
Longitud: 500 mm. Ø 12 mm. Adaptable al mueble.
PINZA FIJACIÓN TERMÓMETRO 7000025
DOBLE NUEZ 1000069
MANTA ADAPTABLE 3000447
Capacidad matraces 250ml. Consumo 130W
MANTA ADAPTABLE 3000448
Capacidad matraces 500ml. Consumo 270W
MANTA ADAPTABLE 3000449
Capacidad matraces 1000ml. Consumo 410W
MANTA ADAPTABLE 3000450
Capacidad matraces 2000ml. Consumo 530W
ESPECIFICACIÓN TÉCNICA
Tensión de alimentación 115-230V 50/60 Hz según se indique
en la placa de características de la máquina.
Código
Medidas exteriores cm.
Consumo Peso
Alto Ancho Fondo
7000272 14,5 19 26 25 3,5
MANUAL DE INSTRUCCIONES CÓDIGO 80008 REV F 04/2020 Pag.: 5
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel (34) 93 770 08 77 Fax (34) 93 770 23 62
DESCRIPCIÓN DEL EQUIPO
Los agitadores magnéticos AGIMAN están diseñados para permitir
la regulación de temperaturas hasta 300ºC mediante un regulador
electrónico de energía sincronizado con la lámpara de señaliza-
ción de funcionamiento del calefactor. También permiten regular
la velocidad de agitación hasta 1600 r.p.m. utilizando un regulador
electrónico de velocidad.
INSTALACIÓN
Durante la primera puesta en marcha, se observará que la manta
calefactora desprende un humo y olor característico, debido a los
aprestos del tejido calefactor. Esta circunstancia desaparecerá
transcurrido un breve período de tiempo.
Para un correcto funcionamiento y un máximo rendimiento de la
manta, recomendamos utilicen matraces que se ajusten al tamaño
de esta.
Eviten derramar líquidos sobre la superfície del tejido calefactor,
puesto que esto supone la destrucción inmediata del mismo.
Asegúrese que el equipo se conecta a una tensión de red que
coincide con la indicada en la placa de características.
No utilice el equipo sin estar conectada la toma de tierra.
Si cambia la clavija de enchufe, tenga en cuenta lo siguiente:
Cable azul: Neutro.
Cable marron: Fase.
Cable Amarillo/Verde: Tierra.
¡ATENCIÓN! IMPORTANTE PARA SU SEGURIDAD
INSTRUCTION MANUAL CODE 80008 REV F 04/2020 Page: 6
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel (34) 93 770 08 77 Fax (34) 93 770 23 62
OPERACIÓN
Para la colocación del tejido calefactor en el agitador, se debe jar
mediante la plancha circular perforada y conectar la clavija del
mismo en la base del enchufe en la parte posterior del agitador.
Una vez efectuadas las indicaciones del apartado Instalación,
colocar el matraz objeto de la agitación sobre el tejido calefactor,
dejar caer el imán de PTFE en el interior del matraz, accionar el
interruptor de puesta en marcha «MOTOR», y ajustar la velocidad
mediante el botón «RPM».
Si se desea trabajar con la calefacción, accionar el interruptor de
puesta en marcha de la calefacción «HEATER» y ajustar el tanto
por ciento de energía caloríca mediante el botón «%».
REGULACIÓN DE LA TEMPERATURA MEDIANTE EL TERMÓ-
METRO DE CONTACTO (accesorio opcional):
Colocar el termómetro con el bulbo sumergido en el líquido y su-
jetado mediante una pinza (cod. 7000025), una doble nuez (cod.
1000069) y una varilla soporte (cod. 1000725). Conectar la clavija
del termómetro de contacto en la base de la parte posterior del
equipo, ajustar la temperatura de trabajo haciendo girar la caperuza
de la parte superior del termómetro y jarla mediante la palomilla
prevista a tal efecto.
Una vez seleccionada la temperatura, accionar el interruptor de
calefacción «HEATER» y poner el selector «%» al máximo. Poner
en marcha el agitador, ajustar la velocidad de trabajo y accionar el
interruptor «HEATER».

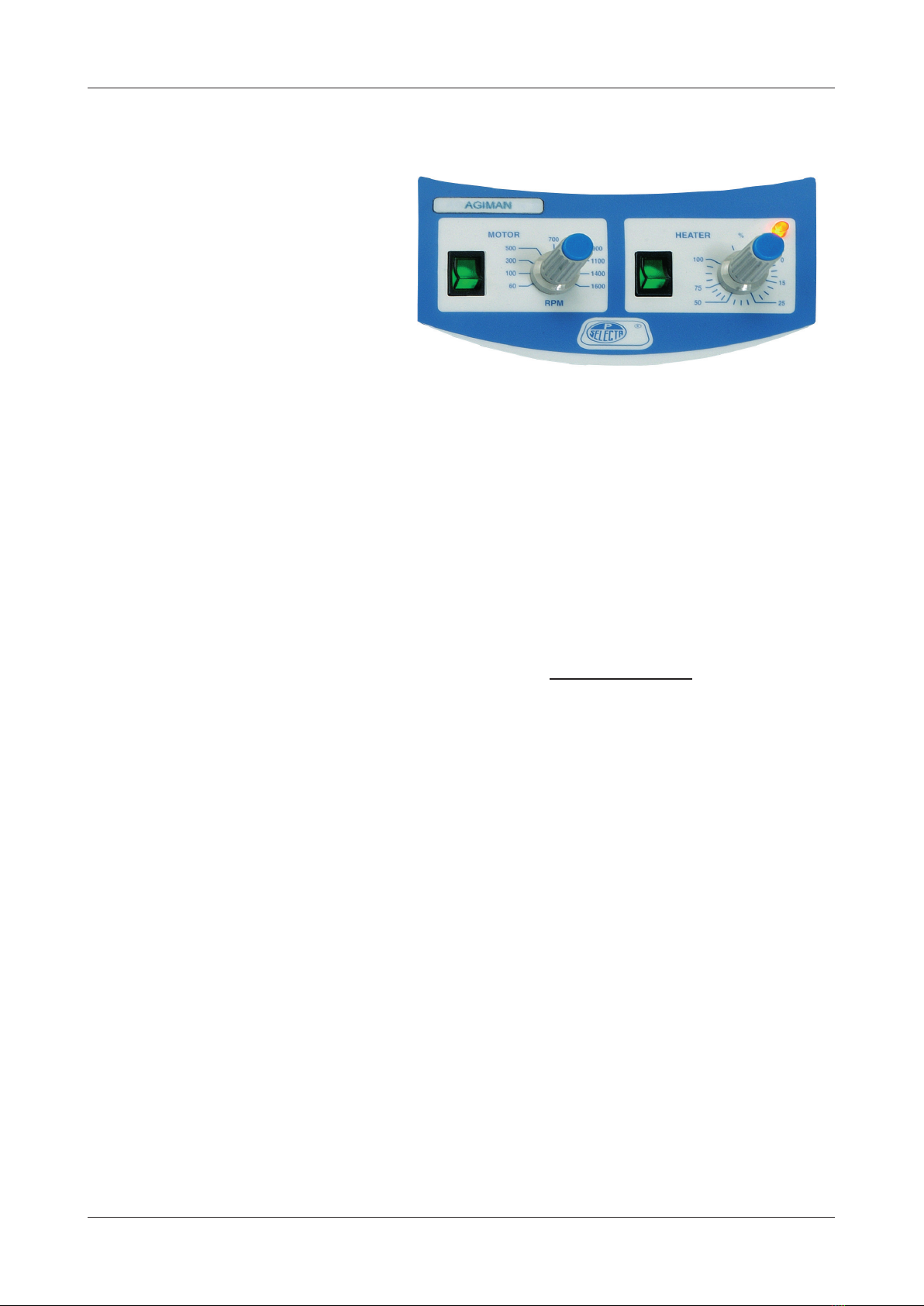

PANEL DE MANDOS:
MANUAL DE INSTRUCCIONES CÓDIGO 80008 REV F 04/2020 Pag.: 7
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel (34) 93 770 08 77 Fax (34) 93 770 23 62
MANTENIMIENTO
Antes de quitar las tapas laterales, desconecte el equipo de
la red eléctrica.
La placa de control sólo debe ser manipulada por personal de
mantenimiento debidamente autorizado.
LIMPIEZA:
Para la limpieza de las diferentes piezas de los equipos, recomen-
damos los siguientes productos:
Limpieza del acero inoxidable: alcohol.
Limpieza de carátulas y plásticos: algodón o con un paño no abra-
sivo con alcohol.
GARANTÍA
Este producto tiene una garantía de un año. La garantía no cubre
los daños causados por un uso indebido o por causas ajenas a
J.P. SELECTA, s.a.u.
Cualquier manipulación del aparato por personal no autorizado
por J.P. SELECTA, s.a.u. anula automáticamente los benecios
de la garantía.
RECAMBIOS
Para garantizar la seguridad del equipo, los recambios deben
adquirirse a J.P. SELECTA, s.a.u.
DESCRIPCIÓN Código
Modelo 7000272
Soporte manta 0005086
Guías soporte manta 0005087
Circuito regulador 0038514
Imán patron 0015449
Motor 0024283
INSTRUCTION MANUAL CODE 80008 REV F 04/2020 Page: 8
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel (34) 93 770 08 77 Fax (34) 93 770 23 62
GENERAL INFORMATION
1) Handle the parcel with care. Unpack and check that the con-
tents coincide with the packing-list. If any part is damaged or
missing, please advise the distributor immediately.
2) Do not install or use the equipment without reading this hand-
book before.
3) This handbook must always be attached to the equipment and
it must be available for all users.
4) If you have any doubts or enquiries, please contact with your
supplier or J.P. Selecta’s technical service.
5) IMPORTANT! J.P. SELECTA WILL NOT ACCEPT ANY EQUIP-
MENT TO BE REPAIRED IF IT IS NOT DULY CLEANED.
6) If any modication, elimination or lacking in maintenance of
any device of the equipment by the user transgress the direc-
tive 89/655/CEE, the manufacturer is not responsible for the
damage that can occur.
7) Do not use the equipment with liquids which can give off va-
pours capable of making explosive mixtures.
PACKING LIST
The standard equipment consists of the following components:
Piece Code Quantity
Magnetic stirrer AGIMAN 7000272 1
Attachment device for heating mantles 1
Rotor-Pat magnetic stirring bar 10Øx32 1000001 1
Instruction manual 80008 1
MANUAL DE INSTRUCCIONES CÓDIGO 80008 REV F 04/2020 Pag.: 9
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel (34) 93 770 08 77 Fax (34) 93 770 23 62
Piece Code Quantity
Magnetic stirrer AGIMAN 7000272 1
Attachment device for heating mantles 1
Rotor-Pat magnetic stirring bar 10Øx32 1000001 1
Instruction manual 80008 1
ACCESSORIES
Denomination Code
PTFE-COATED STIRRING BARS
Magnetic stirring bar Rotor-Pat 1000001
10Ø máx.x32mm length.
Oval magnetic stirring bar 1000788
16Øx30mm length.
Oval magnetic stirring bar 1000789
20Øx17mm length.
STIRRING BAR RETRIEVER 1000020
Flexible, PTFE-coated. Length: 280mm
CONTACT THERMOMETER
Range: 0-100ºC Scale division: 1ºC 3521159
Range: 0-200ºC Scale division: 2ºC 3522159
Range: 0-300ºC Scale division: 2ºC 3523159
Total length: 395mm. Immersion stem length: 150mm
SENSOTERM II digital contact thermometer
Range -50ºC to 300ºC Resolution: 1ºC 1001009
STAY ROD 1000725
Ø12mm x 500mm length.
CLAMP TO HOLD THERMOMETER 7000025
BOSSHEAD 1000069
HEATING MANTLES 3000447
Flask capacity 250ml. Consumption 130W
HEATING MANTLES 3000448
Flask capacity 500ml. Consumption 270W
HEATING MANTLES 3000449
Flask capacity 1000ml. Consumption 410W
HEATING MANTLES 3000450
Flask capacity 2000ml. Consumption 530W
TECHNICAL FEATURES
Voltage supply 115-230V 50/60 Hz according to the
characteristics plate indications.
Code
Overall dimensions cm. Consumption
W.
Weight
Kg.
Height Length Width
7000272 14,5 19 26 25 3,5
INSTRUCTION MANUAL CODE 80008 REV F 04/2020 Page: 10
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel (34) 93 770 08 77 Fax (34) 93 770 23 62
EQUIPMENT DESCRIPTION
Magnetic stirrers AGIMAN are designed for adjustable temperatures
up to 300ºC with an electronic regulator of heat power synchronised
with heater-on indicator lamp. Also the agitation speed can be
adjusted up to 1600 r.p.m. with an electronic speed regulator.
Be sure that the voltage supply is the same as the one
indicated on the characteristic plate of the equipment.
Do not use the equipment if it is NOT earthed.
If you have to change the plug, bear in mind the following:
Blue cable: Neutral.
Brown cable: Phase.
Yellow/green cable: Earth.
INSTALLATION
During the rst starting up, you will notice that the heating mantle
smokes and has a characteristic smell. It is due to the newness of
the heating material. These circumstances are completely normal
and will disappear after a short time.
For a correct operation and a better performance, it is recommended
the use of adjustable asks that match the mantle capacity.
Avoid spilling liquids on the heating material surface, as it would
immediately destroy it.
CAUTION!!! IMPORTANT FOR YOUR SAFETY
Este manual sirve para los siguientes modelos
1
Tabla de contenidos
Idiomas:
Otros manuales de Equipo de laboratorio de Selecta
Selecta
Selecta SELECT-HORN-TFT Manual de usuario
Selecta
Selecta STERILBIO Manual de usuario
Selecta
Selecta FLOCUMATIC 4 PLAZAS/SAMPLES LED Manual de usuario
Selecta
Selecta PH-3005 Manual de usuario
Selecta
Selecta PRECISTERM 2L Manual de usuario
Selecta
Selecta Incudigit-TFT 2001261 Manual de usuario
Selecta
Selecta 6032012 Manual de usuario
Selecta
Selecta GRAS N 2p Manual de usuario
Selecta
Selecta AUTESTER ST DRY PV 18L Clase B Manual de usuario
Selecta
Selecta PRO-NITRO S Manual de usuario
Selecta
Selecta 2000787 Manual de usuario
Selecta
Selecta DRYGLASS Manual de usuario
Selecta
Selecta DQO 6 Manual de usuario
Selecta
Selecta AUTESTER ST DRY PV Manual de usuario
Selecta
Selecta DRY-BIG 2002961 Manual de usuario
Selecta
Selecta 4002429 Manual de usuario
Selecta
Selecta BLOOD-BANK A Manual de usuario
Selecta
Selecta PRESOCLAVE III 50L Manual de usuario
Selecta
Selecta AGIMATIC ED Manual de usuario
Selecta
Selecta ULTRASONS-H Manual de usuario
Manuales populares de Equipo de laboratorio de otras marcas
Agilent Technologies
Agilent Technologies 5800 ICP-OES Manual de usuario
Endress+Hauser
Endress+Hauser Cleanfit CPA875 Manual de usuario
NI
NI PXI-5422 Manual
Collomix
Collomix Aqix Manual de usuario
SPEX SamplePrep
SPEX SamplePrep 6875 Freezer/Mill Series Manual de usuario
Ocean Insight
Ocean Insight FLAME-NIR+ Manual de usuario
