PLACA CIRCULAR 1000718

PLACA CIRCULAR 1000442

PLACA CIRCULAR 1000443

SELECTEMP 1000444

PLACFIN 7000497

UNIPLAC 6002312

UNIPLAC 6002314

UNIPLAC 6002316

PLACAS CALEFACTORAS

HOTPLATES

ISO 9001

MANUAL DE INSTRUCCIONES CODIGO 80061 REV B 14/12/99 (Sujetas a modificaciones sin previo aviso) Pag.: 2

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel (34 3) 770 08 77 Fax (34 3) 770 23 62

e-mail: [email protected] - http://www.sefes.es/selecta

INFORMACIÓN GENERAL

1) Manipular el paquete con cuidado. Desembalarlo

y comprobar que el contenido coincide con lo indi-

cado en el apartado de la “Lista de embalaje”. Si

se observa algún componente dañado o la ausen-

cia de alguno avisar rápidamente al distribuidor.

2) No instalar ni utilizar el equipo sin leer, previamen-

te, este manual de instrucciones.

3) Estas instrucciones forman parte inseparable del

aparato y deben estar disponibles a todos los usua-

rios del equipo.

4) Cualquier duda puede ser aclarada contactando con

el servicio técnico de J.P. SELECTA, s.a.

5) ¡ATENCIÓN! NO SE ADMITIRÁ NINGUNA MÁ-

QUINA PARA REPARAR QUE NO ESTÉ DEBI-

DAMENTE LIMPIA Y DESINFECTADA.

6) Toda modificación, eliminación o falta de manteni-

miento de cualquier dispositivo de la máquina,

transgrede la directiva de utilización 89/655/CEE y

el fabricante no se hace responsable de los daños

que pudieran derivarse.

7) No utilizar el equipo con fluidos que puedan des-

prender vapores o formar mezclas explosivas o

inflamables.

ÍNDICE CONTENTS PÁG. / PAGE

INFORMACIÓN GENERAL GENERAL INFORMATION 2

ÍNDICE CONTENTS 2

LISTA DE EMBALAJE PACKING LISTS 3

ACCESORIOS ACCESSORIES 3

DESCRIPCIÓN DEL EQUIPO EQUIPMENT DESCRIPTION 4

ESPECIFICACIÓN TÉCNICA TECHNICAL FEATURES 4

INSTALACIÓN INSTALLATION 4

OPERACIÓN OPERATION 5

MANTENIMIENTO MAINTENANCE 7

RECAMBIOS SPARE PARTS 7

ESQUEMA ELÉCTRICO ELECTRICAL DIAGRAM 8

GARANTÍA GUARANTEE 12

DECLARACIÓN DE CONFORMIDAD “CE” “EC” CONFORMITY DECLARATION 12

GENERAL INFORMATION

1) Handle the parcel with care. Unpack and check

that the contents coincide with the packing-list. If

any part is damaged or missing, please advise

the distributor immediately.

2) Do not install or use the equipment without read-

ing this handbook before.

3) This handbook must always be attached to the

equipment and it must be available for all users.

4) If you have any doubts or enquiries, please con-

tact with your supplier or J.P. Selecta’s technical

service.

5) IMPORTANT! J.P. SELECTA WILL NOT AC-

CEPT ANY APPARATUS TO BE REPAIRED

IF IT IS NOT DULY CLEANED.

6) If any modification, elimination or lacking in main-

tenance of any device of the equipment by the

user transgress the directive 89/655/CEE , the

manufacturer is not responsible for the damage

that can occur.

7) Do not use the apparatus with liquids which can

give off vapours capable of making explosive mix-

tures.

MANUAL DE INSTRUCCIONES CODIGO 80061 REV B 14/12/99 (Sujetas a modificaciones sin previo aviso) Pag.: 3

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel (34 3) 770 08 77 Fax (34 3) 770 23 62

e-mail: [email protected] - http://www.sefes.es/selecta

LISTADEEMBALAJE

El equipo estándar consta de los siguientes compo-

nentes:

PACKING LIST

The standard equipment consist of the following

components:

Descripción Description Código / Code Cant. / Qty.

Placa circular Circular hotplate 1000718 1

Placa circular Circular hotplate 1000442 1

Placa circular Circular hotplate 1000443 1

Placa circular “Selectemp” Circular hotplate “Selectemp” 1000444 1

Placa rectangular “Placfin” Rectangular hotplate “Placfin” 7000497 1

Placa circular “Uniplac” Circular hotplate units “Uniplac” 6002312 1

Varillas verticales Ø12x60 Vertical rods Ø12x60 12103 2

Varilla transversal Ø12x45 Horizontal rods Ø12x45 12105 1

Nuez sujeta varillas Bosshead for rods 7008133 2

Llave allen Head key 9100005 1

Placa circular “Uniplac” Circular hotplate units “Uniplac” 6002314 1

Varillas verticales Ø12x60 Vertical rods Ø12x60 12103 2

Varilla transversal Ø12x77 Horizontal rods Ø12x77 12101 1

Nuez sujeta varillas Bosshead for rods 7008133 2

Llave allen Head key 9100005 1

Placa circular “Uniplac” Circular hotplate units “Uniplac” 6002316 1

Varillas verticales Ø12x60 Vertical rods Ø12x60 12103 2

Varilla transversal Ø12x105 Horizontal rods Ø12x105 12107 1

Nuez sujeta varillas Bosshead for rods 7008133 2

Llave allen Head key 9100005 1

Manual de instrucciones Instruction manual 80061 1

ACCESORIOS ACCESSORIES

Placa circular

SELECTEMP /

Circular hotplate

SELECTEMP

Placas circulares en bateria

UNIPLAC /

Circular hotplate units

UNIPLAC

Placa rectangular

PLACFIN /

Rectangular

hotplate PLACFIN

Código placa / Plate code 1000444 6002312 6002314 6002316 7000497

Recipiente útil para baño maria /

Tank suitable for water, oil and sand baths 7000008 7002510 7002510 7002510 No

Doble nuez sujeta pinzas / Bosshead for clamps No 1000069 1000069 1000069 No

Pinza / Clamp No 7000403 7000403 7000403 No

Varilla soporte / Stand bar No 6023121 6023141 6023161 No

Tubos colectore / Glass fume tubes No 1000102 1000104 1000106 No

Pinzas para tubos colectores /

Clamp for steam collector tubes No 6000008 6000008 6000008 No

Adaptador platina / Adaptor for slides No No No No 7000498

Adaptador para matraces de 500 a 800 ml /

Adaptor for flasks from 500 up to 800 ml No 1002280 1002280 1002280 No

Adaptador para matraces de 30 a 250 ml. /

Adaptor for flasks from 30 up to 250 ml No 1002290 1002290 1002290 No

MANUAL DE INSTRUCCIONES CODIGO 80061 REV B 14/12/99 (Sujetas a modificaciones sin previo aviso) Pag.: 4

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel (34 3) 770 08 77 Fax (34 3) 770 23 62

e-mail: [email protected] - http://www.sefes.es/selecta

DESCRIPCIÓN DEL EQUIPO

Las placas calefactoras estan diseñadas para trabajar

en un rango muy amplio de temperaturas, llegando hasta

los 400ºC (Placas circulares y Uniplac) , los 250ºC

(Selectemp) o los 130ºC ( Placfin).

La regulación de la temperatura se realiza mediante un

termostato hidráulico (Selectemp y Placfin) o regulado-

res a impulsos (Uniplac) independientes en cada plaza.

EQUIPMENT DESCRIPTION

The hotplates are designed to work with a big

temperature range, up to 130ºC (Placfin), 250ºC

(Selectemp) up to 400ºC (Circular hotplates and

Uniplac).

Temperature regulation is done by a hydraulic

thermostat (Selectemp and Placfin) or impulse

regulators (Uniplac) independent for each plate.

ESPECIFICACIÓN TÉCNICA

Tensión de alimentación 115-230V 50/60 Hz se-

gún se indique en la placa de características de la

máquina.

TECHNICAL FEATURES

Voltage supply 115-230V 50/60 Hz according to

the characteristics plate indications.

Placas circulares /

Circular hotplates

Placa circular /

Circular

hotplate

SELECTEMP

Placa

rectangular /

Rectangular

hotplate

PLACFIN

Placas circulares /

Circular hotplate units

UNIPLAC

Código / Code 1000718 1000442 1000443 1000444 7000497 6002312 6002314 6002316

Nº de plazas /

Nº of plates 1 1 1 1 1 2 4 6

Medidas útiles

de la placa

cm. /

Plate

dimensions

Ancho /

Length -- -- -- -- 23 -- -- --

Fondo /

Width -- -- -- -- 22 -- -- --

Ø Placa en cm. /

Ø Plate cm 12 15 19 15 -- 12

Medidas

exteriores

cm. /

Overall

dimensions

Alto /

Height 8 6 8 23

Ancho /

Length 20 22 26 30 22 47 77 105

Fondo /

Width 20 22 26 22 30 27

Consumo W. /

Consumption W 1000 1500 2000 1500 400 1000 2000 3000

Temperatura máxima /

Maximum temperature 400ºC 250ºC 130ºC 400ºC

Peso Kg / Weight Kg 2.1 34.5 33.7 8 15 22

INSTALACIÓN

Colocar la placa calefactora sobre una superficie pla-

na, horizontal y nivelada, procurando dejar un espacio

libre de 10 cm. por la parte posterior y por los laterales

del equipo.

INSTALLATION

Place the hotplate on a flat horizontal, level surface,

leaving a space at the back and sides of the apparatus

of about 10cm.

MANUAL DE INSTRUCCIONES CODIGO 80061 REV B 14/12/99 (Sujetas a modificaciones sin previo aviso) Pag.: 5

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel (34 3) 770 08 77 Fax (34 3) 770 23 62

e-mail: [email protected] - http://www.sefes.es/selecta

En todos los aparatos provistos de placa calentadora y

para mayor duración, recomendamos que la superficie

de las mismas sea lo más ampliamente cubiertas por

el aparato a calentar. De esta placa forma se absorve

más el calor evitando el sobrecalentamiento de la pla-

ca y deformaciones.

Por ello, cuando se trate de calentar matraces de fon-

do redondo o del tipo Soxhlet ó Kjeldahl, es imprescin-

dible que se usen los adaptadores en aleación de

duraluminio descritos en el apartado de “PLACAS

CALENTADORAS” de nuestro catálogo.

For a longer life of the apparatus provided with hotplate,

it is recommended that its surface be covered as much

as possible by the beaker to be heated. This avoids

overheating and deformation of the plate by absorbing

more the heat.

Because of that, when using round-bottomed, Soxhlet

or Kjeldahl flasks it is necessary to use the adapters

in aluminium described in “HOTPLATES” section of

our catalog.

¡ATENCIÓN! IMPORTANTE PARA SU SEGURIDAD

CAUTION!!! IMPORTANT FOR YOUR SAFETY

Asegúrese que el equipo se conecta a una ten-

sión de red que coincide con la indicada en la

placa de características.

No utilice el equipo sin estar conectada la toma

de tierra.

Si cambia la clavija de enchufe tenga en cuenta lo

Cable azul: Neutro.

Cable marrón: Fase.

Cable amarillo/verde: Tierra.

Be sure that the voltage supply is the same as the

one indicated on the characteristics plate.

Do not use the apparatus if it is not earthed.

If you change the plug bear in mind the following:

Blue cable: Neutral

Brown cable: Phase

Yellow/green cable: Earth

OPERACIÓN

PANEL DE MANDOS PLACAS

CIRCULARES:

Estos hornillos van equipados con un selector de 6

potencias de calefacción y paro.

En el cuadro inferior, se detalla la potencia en Watios,

según la posición del selector y el código de la placa.

OPERATION

CIRCULAR HOTPLATE CONTROL

PANEL:

These heaters include a selector of 6 heating powers

settings and stop.

In the table below the power in watts is given according

to the selector position.

1000718 100W

1000442 135W

1000718 150W

1000442 165W

1000718 1000W

1000442 1500W

1000718 675W

1000442 750W

1000718 450W

1000442 500W

1000718 0W

1000442 0W

1000718 225W

1000442 250W

MANUAL DE INSTRUCCIONES CODIGO 80061 REV B 14/12/99 (Sujetas a modificaciones sin previo aviso) Pag.: 6

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel (34 3) 770 08 77 Fax (34 3) 770 23 62

e-mail: [email protected] - http://www.sefes.es/selecta

2 1

PANEL DE MANDOS PLACAS

CIRCULARES EN BATERIAUNIPLAC: CIRCULARHOTPLATEUNIPLACUNITS

CONTROL PANEL:

PUESTAEN MARCHA PLACAS

CIRCULARES EN BATERIAUNIPLAC:

1. Girar el botón del mando del regulador de tempera-

tura (1) desde la posición “OFF” (desconectado),

hasta la posición “FULL” (máxima potencia).

2. Se observará que según la posición que ocupe el

mando, el ciclo de encendido y apagado de la lám-

para indicadora del funcionamiento del calefactor

(2) será más corto ó más largo, esto permitirá ajus-

tar la temperatura de trabajo deseada.

3. Para parar, accionar el mando regulador a la posi-

ción “OFF”.

PANEL DE MANDOS PLACA CIRCULAR

SELECTEMP:

La placa circular “SELECTEMP” está provista de ter-

mostato regulador de temperatura, cuya parte sensi-

ble se halla en el centro de la placa, para así captar la

temperatura del recipiente que se ponga a calentar.

Desplazar el botón del termostato numerado de 1 a 12,

hacia la derecha y fijarlo en un punto, teniendo en cuenta

que cuanto más alto es el punto fijado, mayor es la

temperatura. Si transcurrido un tiempo prudencial se

observa que la temperatura no ha alcanzado la espera-

da, o la ha rebasado, desplazar en más o en menos el

botón del termostato según sea el caso. Para desco-

nectar poner el botón a cero.

IMPORTANTE

Tratar el palpador central de la placa con mucho cuida-

do, no intentar rascarlo con nada para quitar la sucie-

dad. En caso de que rebosara algún líquido sobre la

placa, límpiese todo simplemente con un trapo bien

escurrido.

CIRCULARHOTPLATEUNIPLACUNITS

STARTING UP:

1. Move the control knob of temperature (1) from the

“OFF” position (disconnected), to the “FULL” posi-

tion (maximum power).

2. It will be noted that according to the control posi-

tion, the ON-OFF cycle switch of the indicator lamp

for the working of the heater (2) will be longer or

shorter, which will permit adjusting to the desired

working temperature.

3. To stop, move the control button to “OFF” posi-

tion.

CIRCULAR HOTPLATE SELECTEMP:

Circular hotplate “SELECTEMP” is provided with a

temperature regulator thermostat whose sensitive part

is in the center of the plate in order to register the

temperature of the container to be heated.

Move the thermostat button numbered 1 to 12 to the

right and fix it at one point, bearing in mind that the

higher the point fixed, the higher the temperature. If

after a reasonable time the desired temperature has

not been reached, move the button of the thermostat

to more or less, as desired.

To disconnect turn the button to 0.

IMPORTANT

Treat the central thermostat of the plate very carefully,

do NOT try to scrape it with anything to clean it. Should

any liquid spill onto the plate simply clean it with a

damp cloth.

MANUAL DE INSTRUCCIONES CODIGO 80061 REV B 14/12/99 (Sujetas a modificaciones sin previo aviso) Pag.: 7

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel (34 3) 770 08 77 Fax (34 3) 770 23 62

e-mail: [email protected] - http://www.sefes.es/selecta

PANEL DE MANDOS PLACA

RECTANGULAR PLACFIN:

Seguir las mismas instrucciones que la placa

“SELECTEMP” y la lectura de la temperatura se efec-

túa por medio de un termómetro que lleva incorporado.

RECTANGULAR HOTPLATE PLACFIN:

Follow the same instructions as for “SELECTEMP”

plate and read the temperature with the thermometer

included in the apparatus.

MANTENIMIENTO

Antes de quitar la tapa, desconectar el aparato de

la red eléctrica.

La manipulación de los circuitos electrónicos in-

ternos del instrumento por personal no autoriza-

do puede provocar daños de difícil reparación.

Asegúrese de llevar el equipo a uno de los servi-

cios técnicos autorizados por J.P. SELECTA, s.a.

LIMPIEZA:

Para la limpieza de las diferentes piezas de los apara-

tos, recomendamos los siguientes productos:

Limpieza del acero inoxidable: Alcohol.

Limpieza de carátulas y plásticos: Alcohol con algo-

dón o con un paño no abrasivo.

MAINTENANCE

Before removing the cover disconnect the

apparatus from the mains.

The manipulation of the internal electronic circuits

of the apparatus by unauthorized personnel can

cause irreparable damage. Take it to one of the

J.P.SELECTA authorized technical services.

CLEANING:

For the cleaning of the different parts use the following

products:

Cleaning of stainless steel: Alcohol

Cleaning of plastic: Alcohol with cotton duster.

WARNING!!! Caution with the hotplate surface, serious

burns can be produced, even after

switching off the apparatus.

¡ATENCIÓN! Tome las precauciones necesarias para evitar

quemaduras, la placa puede estar a temperatura elevada inclu-

so después de parar el equipo.

RECAMBIOS / SPARE PARTS

Para garantizar la seguridad del equipo los recambios deben adquirirse a J.P.SELECTA, s.a.

To guarantee the safety of the equipment, the spare parts must be purchased from J.P.SELECTA,S.A.

Modelo / Model 6002312 6002314 6002316 7000497

Termómetro placa / Reading thermometer No No No 42036

Botón mando / Control knob 06001 No

Regulador Simerstat / Simerstat regulator 16051 No

Piloto neon / Indicator lamp 22020 No

MANUAL DE INSTRUCCIONES CODIGO 80061 REV B 14/12/99 (Sujetas a modificaciones sin previo aviso) Pag.: 8

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel (34 3) 770 08 77 Fax (34 3) 770 23 62

e-mail: [email protected] - http://www.sefes.es/selecta

ESQUEMA ELÉCTRICO / ELECTRICAL DIAGRAM

PLACAS CIRCULARES / CIRCULAR HOTPLATES

J.P. SELECTA

ABRERA

MANUAL DE INSTRUCCIONES CODIGO 80061 REV B 14/12/99 (Sujetas a modificaciones sin previo aviso) Pag.: 9

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel (34 3) 770 08 77 Fax (34 3) 770 23 62

e-mail: [email protected] - http://www.sefes.es/selecta

ESQUEMA ELÉCTRICO / ELECTRICAL DIAGRAM

SELECTEMP / SELECTEMP

J.P. SELECTA

ABRERA

MANUAL DE INSTRUCCIONES CODIGO 80061 REV B 14/12/99 (Sujetas a modificaciones sin previo aviso) Pag.: 10

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel (34 3) 770 08 77 Fax (34 3) 770 23 62

e-mail: [email protected] - http://www.sefes.es/selecta

ESQUEMA ELÉCTRICO / ELECTRICAL DIAGRAM

UNIPLAC / UNIPLAC

J.P. SELECTA

ABRERA

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Equipo de laboratorio de Selecta

Selecta

Selecta PRESOCLAVE III 50L Manual de usuario

Selecta

Selecta PRECISBAT 2 Manual de usuario

Selecta

Selecta BATERIA KJELDAHL 6003294 Manual de usuario

Selecta

Selecta AGIMAN Manual de usuario

Selecta

Selecta MACROTRONIC BLT Manual de usuario

Selecta

Selecta PRO-NITRO S Manual de usuario

Selecta

Selecta INCUBAT 19L Manual de usuario

Selecta

Selecta PRO - NITRO M Manual de usuario

Selecta

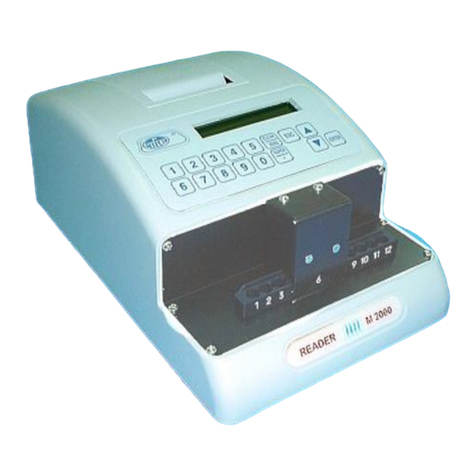

Selecta READER M-2000 Manual de usuario

Selecta

Selecta BLOOD-BANK A Manual de usuario

Selecta

Selecta ROTABIT Manual de usuario

Selecta

Selecta PRESOCLAVE III 50L Manual de usuario

Selecta

Selecta DRYGLASS Manual de usuario

Selecta

Selecta 2000787 Manual de usuario

Selecta

Selecta 2000963 Manual de usuario

Selecta

Selecta VACIOTEM-T Manual de usuario

Selecta

Selecta PRECISTERM 2L Manual de usuario

Selecta

Selecta AGIMATIC-HS Manual de usuario

Selecta

Selecta 6032012 Manual de usuario

Selecta

Selecta FLOCUMATIC 4 PLAZAS/SAMPLES LED Manual de usuario

Selecta

Selecta AGIMATIC-S Manual de usuario

Selecta

Selecta DRY-BIG 2002961 Manual de usuario

Selecta

Selecta CENCOM 2 Manual de usuario

Selecta

Selecta MACRO Manual de usuario

Manuales populares de Equipo de laboratorio de otras marcas

Qiagen

Qiagen DML 3000 Manual de usuario

Queensgate

Queensgate NANOSCAN OP400 Manual de programación

Conviron

Conviron GEN1000-GE Manual de usuario

Parr Instrument

Parr Instrument 4560 Manual de instrucciones

IKA

IKA IC control Manual de usuario

Integra

Integra DOSE IT Manual de usuario

Agilent Technologies

Agilent Technologies 5800 ICP-OES Manual de usuario

Endress+Hauser

Endress+Hauser Cleanfit CPA875 Manual de usuario

NI PXI-5422 Manual

Collomix

Collomix Aqix Manual de usuario

SPEX SamplePrep

SPEX SamplePrep 6875 Freezer/Mill Series Manual de usuario

Ocean Insight

Ocean Insight FLAME-NIR+ Manual de usuario

Parker

Parker ALIGN-MG-NA Manual de usuario

BD 644787 Manual de usuario

DENTAURUM

DENTAURUM Compact Megaplus Manual de usuario

Biuged Laboratory Instruments

Biuged Laboratory Instruments BGD 626 Manual de usuario

VWR

VWR SAS Super IAQ Manual de usuario

illumina

illumina MiSeqDx Manual de usuario
