Seca 455 Manual de usuario
3UHFLVLRQIRUKHDOWK
VHFDFRP
17-10-07-657-100a_02-2020S
seca 455
seca 550/549
Montageanweisung
Assembly instructions
Notice d'assemblage
Instrucciones de montaje
seca 455 0001 009, seca 655/654 • 3
3UHFLVLRQIRUKHDOWK
17-10-07-657-100a_02-2020S
seca 655/654
Waage • Scale • Balance • Báscula
seca 455 0001 009
Stehhilfe • Standing aid • Main courante • Apoyo
1. VERWENDUNGSZWECK • INTENDED USE • DOMAINE D'UTILISATION • USO PREVISTO
2. SICHERHEITSHINWEISE • SAFETY PRECAUTIONS • CONSIGNES DE SÉCURITÉ • INDICACIONES DE SEGURIDAD
seca 455 0001 009seca 655/654
M20 0102
0123
Assembly
instructions
=>
WARNING!
Risk of injury, malfunction
►Tighten screws as indicated in figures using a torque wrench.
►Check and retighten screw connections at least once every
year.
=>
Instructions
for use
seca 655/654
WARNUNG!
Verletzungsgefahr/Fehlfunktionen
►Schrauben mit Drehmomentschlüssel festziehen wie in den
Abbildungen dargestellt.
►Schraubverbindungen mindestens einmal jährlich prüfen und
festziehen.
AVERTISSEMENT !
Risque de blessure/dysfonctionnement
►Serrer les vis avec une clé dynamométrique comme indiqué sur les
illustrations.
►Vérifier et resserrer les raccords vissés au moins une fois par an.
¡ADVERTENCIA!
Peligro de lesiones / Mal funcionamiento
►Apretar los tornillos con una llave dinamométrica como se muestra
en la figura.
►Comprobar y apretar las uniones roscadas al menos una vez al
año.
4 •
17-10-07-657-100a_02-2020S
3. seca 455 0001 009 – LIEFERUMFANG • SCOPE OF DELIVERY • ÉLÉMENTS LIVRÉS • VOLUMEN DE SUMINISTRO
4. QUERTRÄGER MONTIEREN • MOUNTING CROSSBEAM • MONTER LA TRAVERSE • MONTAR EL TRAVESAÑO
M6x20M8x40
2x 12x 1x
1x
1x
1x
1x
2x
2x6x
M4x126.4 mm M3x125 mm (1x)
4 mm (1x)
2.5 mm (1x)
5 mm 6.4 mmM6x20
6x 6x
10 Nm
seca 455 0001 009, seca 655/654 • 5
3UHFLVLRQIRUKHDOWK
17-10-07-657-100a_02-2020S
5. ABDECKUNG DES SÄULENANSCHLUSSES ENTFERNEN • REMOVING COLUMN SOCKET COVER • RETIRER LE
CACHE DE LA SURFACE D'ASSEMBLAGE DE LA COLONNE • SACAR LA CUBIERTA DE UNIÓN DE LA COLUMNA
6. SÄULE MONTIEREN • MOUNTING COLUMN • MONTER LA COLONNE • MONTAR LA COLUMNA
M5x8
seca
655/654
4 mm
5 mm M6x20
4x
10 Nm
6 •
17-10-07-657-100a_02-2020S
7. STEHHILFE ZUSAMMENSETZEN • ASSEMBLING THE STANDING AID • ASSEMBLER LA MAIN COURANTE
• ENSAMBLAR EL APOYO
8. STEHHILFE MONTIEREN • MOUNTING STANDING AID • MONTER LA MAIN COURANTE • MONTAR EL APOYO
5 mm M8x40M6x20
2x 2x
10 Nm
7 Nm
seca 455 0001 009, seca 655/654 • 7
3UHFLVLRQIRUKHDOWK
17-10-07-657-100a_02-2020S
9. MULTIFUNKTIONSDISPLAY MONTIEREN • MOUNTING MULTIFUNCTIONAL DISPLAY • MONTER L'ÉCRAN MULTI-
FONCTIONS • MONTAR EL VISOR MULTIFUNCIONAL
2.5 mm M3x12
2x
M4x12
1x
seca
655/654
2 Nm
2 Nm
8 •
17-10-07-657-100a_02-2020S
10. DISPLAYKABEL ANSCHLIEßEN • CONNECTING DISPLAY CABLE • BRANCHER LE CÂBLE DE L'ÉCRAN • CONECTAR
EL CABLE DE VISOR
seca
655/654
1.9 m
3. 2.
3.
2.
1.
1.
Click!
Click!
seca 455 0001 009, seca 655/654 • 9
3UHFLVLRQIRUKHDOWK
17-10-07-657-100a_02-2020S
11. DISPLAYKABEL IN SÄULE VERLEGEN • GUIDING THE DISPLAY CABLE IN COLUMN • DISSIMULER LE CÂBLE DE
L'ÉCRAN DANS LA COLONNE • COLOCAR EL CABLE DEL VISOR EN LA COLUMNA
10 •
17-10-07-657-100a_02-2020S

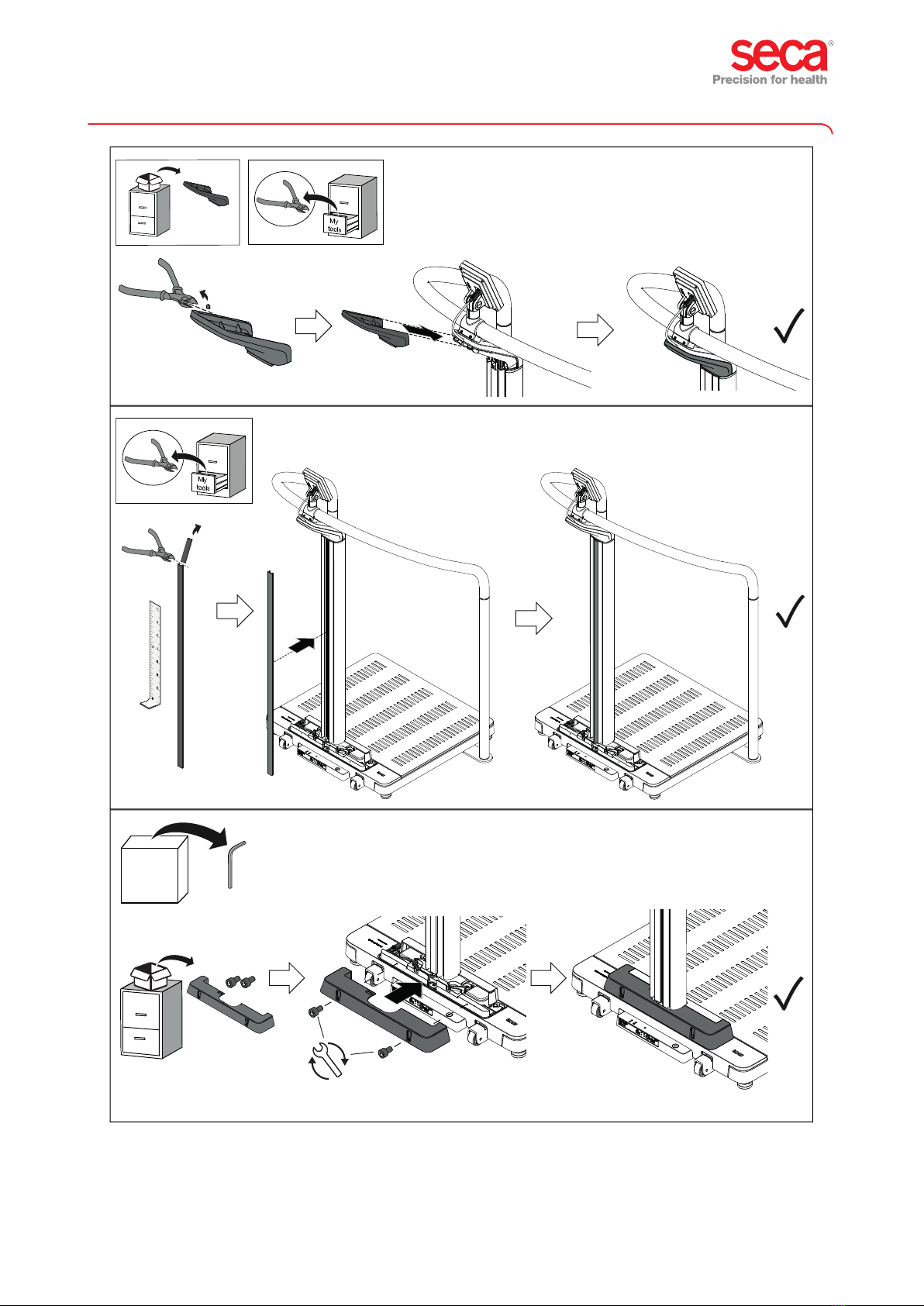

12. ABDECKUNGEN MONTIEREN • MOUNTING COVERS • MONTER LES CACHES • MONTAR LAS CUBIERTAS
Click!
Click!
M5x8
seca
655/654
4 mm
max. 3 Nm
máx. 3 Nm
