Removal and Cleaning

CM3Photo-Eye Ice Sensor

Removal

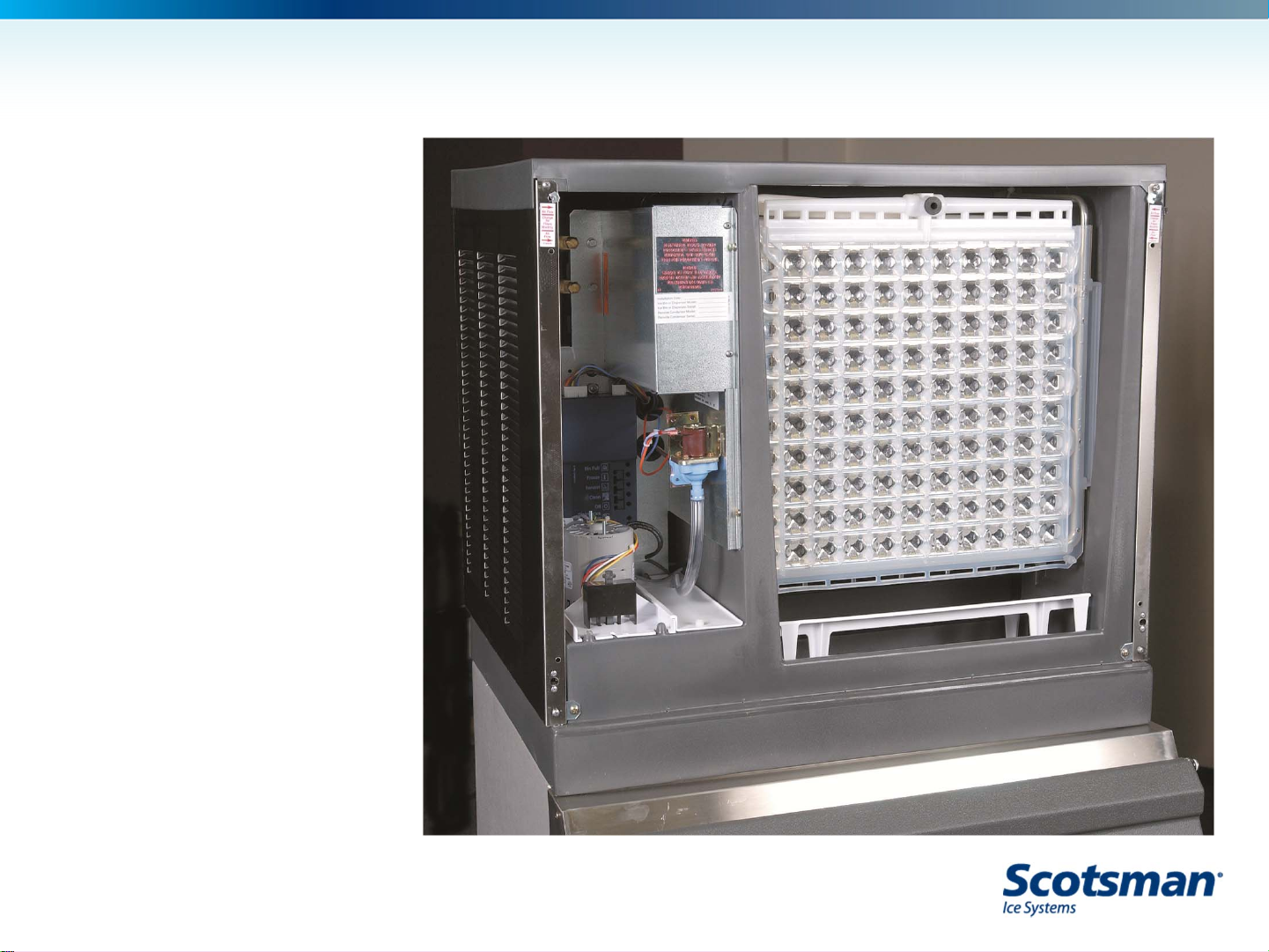

•Remove Front

Panel

•Harvest any ice

•Shut unit off

Removal

•Remove

Evaporator

Cover

Removal

•Pull Cube

Deflector Out

From Under

Evaporators

Removal Cascading Shield

•Locate Cascading

Shield

•Push Bottom of

Shield Back to

Release From

Tabs on Eye

Holders Cascading

Shield Push Bottom

Edge Back

Tab

Remove Cascading Shield

•Lift the shield

off the eye-

holder tabs.

Then pull

forward and

down, out

from under

the

evaporators.

Cascading Shield

Un-Bundle Wires

•Photo-eye wires

may be bundled

together.

Unbundle them to

get slack so the

eyes can be

removed.

Remove Eye-Holders

•Pull the holders

out of the left and

right walls by

pulling on the

tabs.

Clean the Photo-Eyes

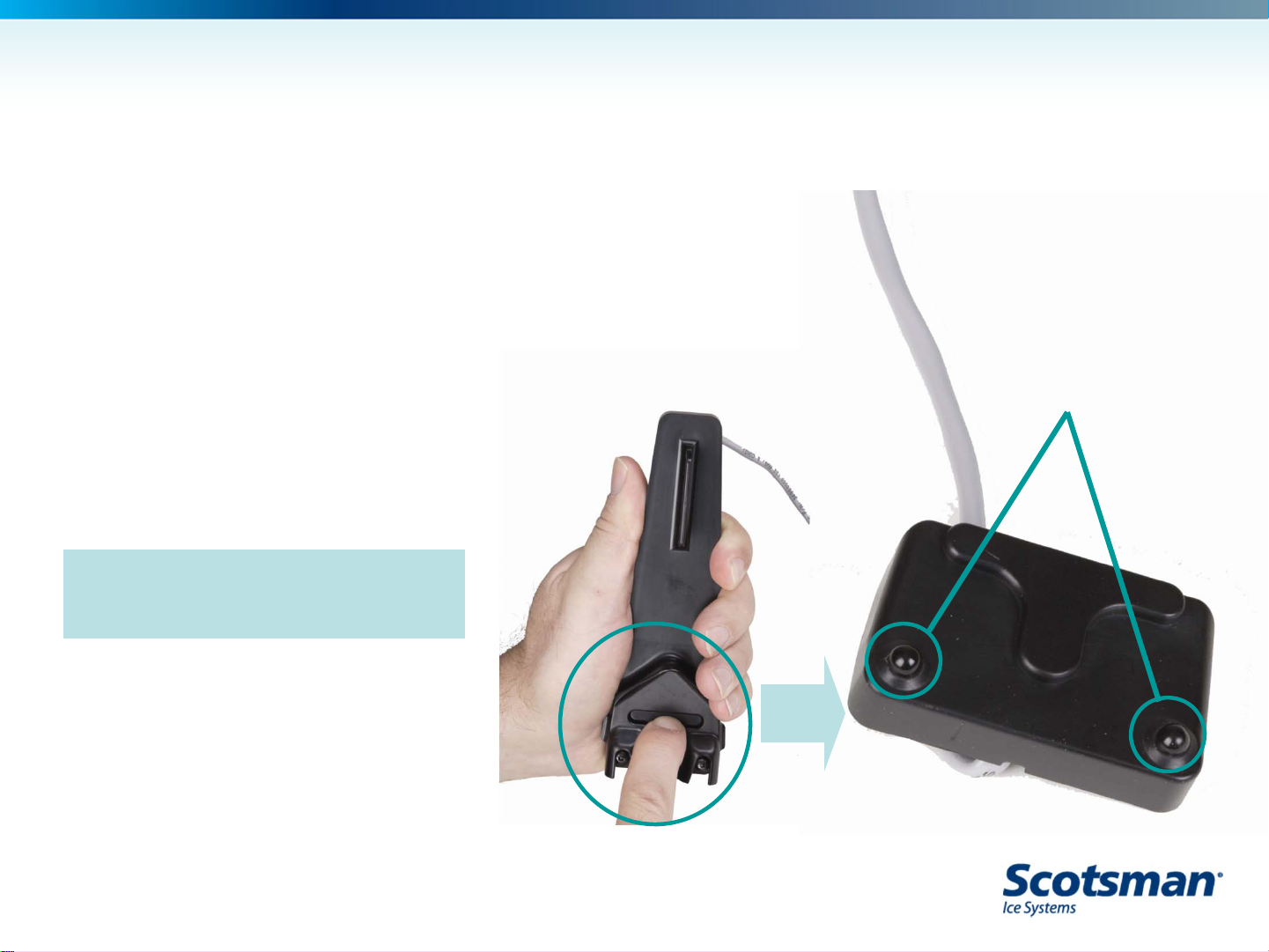

•Push in to release module from

holder

•Gently remove scale from

lenses, use soft cloth and

diluted scale remover.

Lenses

Note: Prior design did not

have separate module.

Reassembly

•Snap module back into holder

•Be sure wire is clipped as shown

•Insert holders into wall of freezing

compartment

•Place cascading shield onto holder

•Snap onto tabs
