Schego TR2 Manual de usuario
Bedienungsanleitung

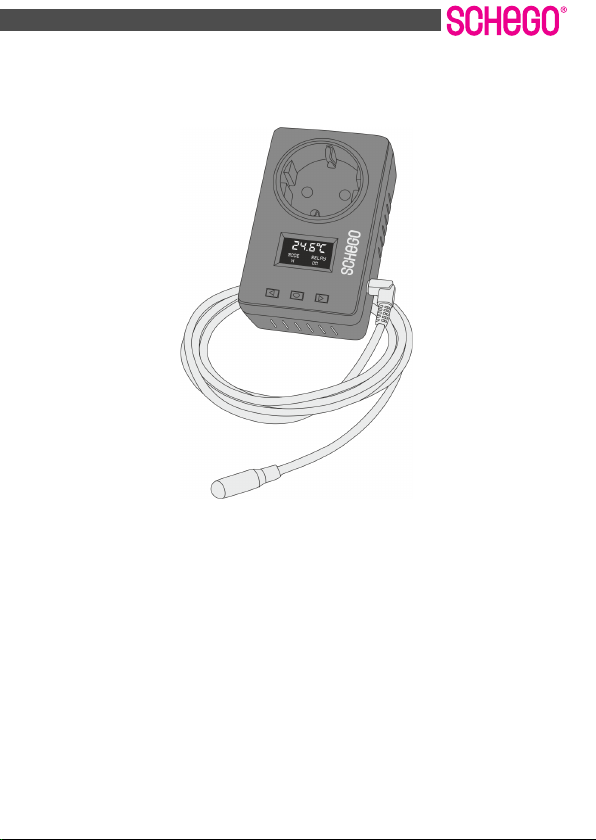

Temperaturregler TR2
DE
Operating Instructions
Thermostat TR2
GB
Temperaturregler TR2
2
DEGB
3
Bedienungsanleitung....................................................................................... 4-19
Operating Instructions................................................................................... 20-35
4
Übersicht/Lieferumfang
Übersicht/Lieferumfang
Fühlerkabel mit Fühler
4 Saugnäpfe
Temperaturregler
Technische Daten
Elektrische Anschlusswerte
Betriebsspannung 230 V AC/50 – 60 Hz
Ausgangsspannung 230 V/50 Hz/10 A
Leistungsaufnahme, ca. 0,3 VA (Stand-by)
Anschlusslast, max. 230 V AC/2000 VA/10 A
Fühlerkabellänge 2 m
Gerätedaten
Abmessungen Gehäuse 60 x 98 x 40 mm
Abmessungen Fühler 30 x 9 mm
Gewicht inklusive Fühler 190 g
Geräte-Umgebungstemperatur -10 – +40 °C
Schutzklasse Gehäuse IP20
Schutzklasse Fühler IP68
5
Herstelleradresse
DE
Display über Tasten um 180° drehbar
Min./Max.-Anzeige
Fühlerüberwachung auf Kurzschluss
Fühlerüberwachung auf Unterbrechung
Ausgang schaltet bei Fühlerfehler ab
Bedienungs- und überwachungsfreier Betrieb
Einstellbar auf Heizen oder Kühlen
LC-Display für Temperatureinstellung, Relais (Steckdose) ein, Fühlerfehler, Heizen,
Kühlen
Speicherung der programmierten Schaltschwellen auch bei Netzspannungsausfall
Automatischer Neustart nach Spannungsausfall
Herstelleradresse
Schemel & Goetz GmbH & Co KG
Elektrogerätebau
Schreberstraße 14
63069 Offenbach am Main
Tel.: +49 69 835748
Fax: +49 69 847181
Email: info@schego.de
www.schego.de
Leistungsgrenzen
Sensor-Messbereich -55,0 – +125,0 °C
Messgenauigkeit:
im Bereich -55 – -10 °C +/- 2,0 °C
im Bereich -10 – +85 °C +/- 0,5 °C
im Bereich +85 – +125 °C +/- 2,0 °C
Schalttemperatur -55,0 – +125,0 °C (in 0,1-°C-Schritten)
Schaltgenauigkeit (Hysterese) 0,1 – 10,0 °C
6
Vielen Dank!
Vielen Dank!
Es freut uns, dass Sie sich für den Temperaturregler TR2 entschieden haben!
Mit seiner Hilfe können Sie angeschlossene Geräte temperaturabhängig regeln. Zudem
sparen Sie durch die temporäre Abschaltung des Geräts Strom.
Inhalt der Anleitung
Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie den Temperaturregler
verwenden. Sie enthält viele wichtige Informationen für Bedienung und Betrieb.
Bewahren Sie die Bedienungsanleitung gut auf. Falls Sie den Temperaturregler an Dritte
weitergeben, geben Sie auch die Bedienungsanleitung mit.
Diese Anleitung ist Bestandteil des Temperaturreglers. Die Nichtbeachtung dieser Bedie-
nungsanleitung kann zu Gefahren für Personen und Schäden an Gegenständen führen.
Für Personen- und Sachschäden, die aufgrund der Nichtbeachtung dieser Bedienungs-
anleitung entstehen, übernehmen wir keine Haftung.
Symbole
Symbole in dieser Bedienungsanleitung
Wichtige Hinweise für Ihre Sicherheit und zur Vermeidung von Schäden am Temperatur-
regler sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt:
Symbole am Temperaturregler
Der Temperaturregler trägt folgendes Symbol:
WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.
ACHTUNG:
Weist auf mögliche Gefährdungen für den Temperaturregler oder andere Gegenstände
hin.
HINWEIS:
Hebt Tipps und Informationen für Sie hervor.
Bestätigung der vollständigen Einhaltung grundlegender, in entsprechenden
EU-Richtlinien festgelegter Sicherheitsanforderungen
Bestimmungsgemäße Verwendung
7
DE
Bestimmungsgemäße Verwendung
Der Temperaturregler TR2 ist für den Betrieb an einem Ort ohne direkte Sonneneinstrah-
lung und mit ausreichender Belüftung vorgesehen.
Der bestimmungsgemäße Einsatz des Temperaturreglers ist das temperaturabhängige
Schalten von elektrischen (Haushalts-)Geräten ohne sicherheitsrelevante Anwendung.
Der Empfänger darf nur in trockenen und geschlossenen Räumen betrieben werden.
Der Temperaturregler kann einen angeschlossenen Verbraucher (230 V~/50 Hz,
max. 10 A, 2000 VA) temperaturgesteuert ein- oder ausschalten.
Die Ein- und Ausschalttemperatur ist im Bereich von -55 °C bis +125 °C frei einstellbar,
Schrittweite 0,1 °C.
Betreiben Sie den Temperaturregler nur an einer Steckdose, deren Spannungswerte mit
den in den technischen Daten genannten Spannungswerten übereinstimmen.
Betreiben Sie den Temperaturregler nur in Verbindung mit einem Fehlerstromschutz-
schalter mit maximal 30 mA.
Vorhersehbarer Fehlgebrauch
Jede über die bestimmungsgemäße Verwendung hinausgehende oder andersartige Be-
nutzung gilt als Fehlgebrauch.
Die vorhersehbare Fehlanwendung beinhaltet:
Änderung, Umbau, Modifizierung oder unsachgemäße Reparatur
Betrieb an einem Ort mit direkter Sonneneinstrahlung oder ohne ausreichende Be-
lüftung
Unbeaufsichtigter Betrieb von Geräten mit Brandgefahr
Betrieb von Geräten, die eine Sicherheitsfunktion einer Maschine, Anlage oder einem
Gerät ausführen
Betrieb unter widrigen Umgebungsbedingungen (Umgebungstemperaturen unter -
10 °C oder über 40 °C, brennbare Gase, Lösungsmittel, Dämpfe, Staub, Luftfeuchtig-
keit über 80 % rel. sowie Spritzwasser oder Nässe)
Leistung des angeschlossenen Gerätes überschreitet 2000 VA. Durch Überlastung
kann der Temperaturregler beschädigt werden und Fehlfunktionen oder ein elektri-
scher Unfall könnten die Folge sein.
Verwendung eines beschädigten Temperaturreglers
Öffnen des Gehäuses des Temperaturreglers
Betrieb an einer Steckdose, deren Spannungswerte nicht mit den in den technischen
Daten genannten Spannungswerten übereinstimmen
Anschluss von Heizquellen, deren Spannungswerte nicht mit den in den technischen
Daten genannten Spannungswerten übereinstimmen
Betrieb ohne Fehlerstromschutzschalter
Betrieb mit Fehlerstromschutzschalter mit mehr als 30 mA
HINWEIS:
Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung aller Angaben in
dieser Anleitung und den mitgelieferten Unterlagen.
8
Bestimmungsgemäße Verwendung
Extreme Feuchte. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit
am Temperaturregler) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wär-
mere Umgebung gebracht wird. Es bilden sich Kondensate, die zu Kurzschlüssen zwi-
schen elektrischen Kontakten führen können. Akklimatisieren Sie in diesem Fall den
vom Netz getrennten Temperaturregler ca. 2 Stunden bei Raumtemperatur.
Schaltung mehrerer Temperaturregler hintereinander
Sachkundige
Sachkundiger ist, wer aufgrund seiner fachlichen Ausbildung und Erfahrung ausreichen-
de Kenntnisse auf dem Gebiet hat und mit den einschlägigen Arbeitsschutzvorschriften,
Unfallverhütungsvorschriften, Richtlinien und allgemein anerkannten Regeln der Tech-
nik (z. B. DIN-Normen, VDE-Bestimmungen, technische Regeln) so weit vertraut ist, dass
er den arbeitssicheren Zustand von Einrichtungen beurteilen kann.
Bestimmte Personengruppen
Lassen Sie den Temperaturregler nicht unbeaufsichtigt, wenn Kinder oder
Personen, die die Gefahren nicht einschätzen können, in der Nähe sind.
Der Temperaturregler ist nicht dazu bestimmt, durch Personen (ein-
schließlich Kinder) mit eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder Wissen
benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie
der Temperaturregler zu benutzen ist.
Beaufsichtigen Sie Kinder, um sicherzugehen, dass sie nicht mit dem Tem-
peraturregler spielen.
HINWEIS:
Bei Zweifeln bezüglich Anwendung oder Beschaltung unbedingt den Rat von Fachleu-
ten, Sachkundigen oder des Herstellers einholen.
HINWEIS:
Servicearbeiten und Reparaturen dürfen nur von autorisiertem Fachpersonal durchge-
führt werden.
Restgefahren
9
DE
Restgefahren
Die Nichtbeachtung der Sicherheitshinweise kann zu gefährlichen Situationen führen,
die nicht nur hohen Sachschaden, sondern auch schwerste Verletzungen oder den Tod
zur Folge haben können.
Anwenderpflichten
Der Anwender ist für die Einhaltung der Vorschriften und Bestimmungen des Landes
verantwortlich, in dem der Temperaturregler betrieben wird. Dies betrifft auch die
Anwendung, in der der Temperaturregler eingesetzt wird.
Auch im normalen Betrieb besteht die Gefahr unerwarteter Fehlfunktionen infolge
eines Ausfalls oder einer Störung der Ausgangsstufe oder Signalübertragung. Der
Anwender muss sicherstellen, dass infolge einer Fehlfunktion oder eines undefinier-
ten Schaltzustandes keine Folgeschäden auftreten können.
Dieses Produkt ist nicht für den Einsatz in sicherheitsrelevanten Anwendungen ge-
prüft! Wenn bestimmte Sicherheitsanforderungen gelten, diese zwingend beachten!
In gewerblichen Einrichtungen die Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel
beachten.
In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten muss ge-
schultes Personal das Betreiben von Temperaturreglern verantwortlich überwachen.
WARNUNG:
Lebensgefahr durch Stromschlag bei unsachgemäßem Umgang!
Der Temperaturregler wird mit elektrischer Spannung betrieben. Daher besteht bei
unsachgemäßem Umgang Lebensgefahr durch Stromschlag.
- Beschädigte Anschlussleitungen nicht berühren.
- Während eines Gewitters nicht am Temperaturregler arbeiten und keine Lei-
tungsverbindung stecken oder lösen.
- Anschlussleitungen, Verbindungskabel und Geräte regelmäßig auf Schäden un-
tersuchen und bei Mängeln auswechseln.
- Reparaturen nur von einer autorisierten Elektrofachkraft ausführen lassen.
10
Ersatzteile
Ersatzteile
Die Ersatzteile können Sie jederzeit bei unserem Service bestellen Seite 5.
Funktionsprinzip des Temperaturreglers
Der Temperaturregler TR2 erfasst die aktuelle Umgebungstemperatur und schaltet auto-
matisch das angeschlossene Gerät ein und auch wieder aus, wenn die Temperatur be-
stimmte Werte erreicht.
Hierzu lassen sich Solltemperatur und Schaltgenauigkeit über das Display einstellen. Der
Temperaturregler regelt anschließend automatisch die Schaltzeiten des angeschlosse-
nen Geräts in Abhängigkeit der am Fühler gemessenen Temperatur.
Beispiel:
Wenn die Wassertemperatur auf unter 24 °C sinkt, wird automatisch der Aquarienheiz-
stab aktiviert und heizt bis zur eingestellten Temperatur. Danach schaltet der Tempera-
turregler den Heizstab wieder aus.
Grundsätzlich lässt sich der Temperaturregler überall dort einsetzen, wo Sie die Kontrolle
über die Temperatur behalten wollen.
Beispiele:
im Aquarium
im Terrarium
im Gewächshaus bei der Überwinterung von Pflanzen
im Hobbyraum im Keller ohne eigene Heizung
…
Der Temperaturregler eignet sich für alle Einsatzbereiche, bei denen eine Temperaturre-
gelung im Heiz- oder Kühlbetrieb erforderlich ist. Der Temperaturregler kann eigenstän-
dig eingesetzt werden z. B. als Frostwächter, aber auch als Ersatz für defekte mechanische
Thermostate oder Digitalthermometer dienen.
ACHTUNG:
Sach- und Personenschäden durch falsche Ersatzteile!
Die Verwendung abweichender Ersatzteile kann zu ernsthaften Sach- und Personen-
schäden führen.
- Nur Originalersatzteile verwenden.
- Ersatzteile nur über den Kundenservice beziehen.
Artikel-Nr. Beschreibung Daten
1112 Fühlerkabel 2 m
1115 Fühlerkabel 5 m
115 Ersatz-Saugnapf 4 Stück
