Sartorius 1802 Guía del usuario

Mikrowaage

Micro Balance

1802

Aufstellungs- und Bedienungsanleitung

Instructions for Installation and Operation

- 2 -

Auspacken — Unpacking 3

Aufstellen — Assembling the balance 4

Kontrolle — Checking the balance 15

Bildschärfe einstellen — Focusing the image on the ground glass screen 17

Bildgröße einstellen — Adjustment the magnification of the screen image 18

Prüfen des Reitergewichtssatzes 19

Checking the built-in weights 20

Allgemeines 21

General Remarks 30

- 3 -

Auspacken

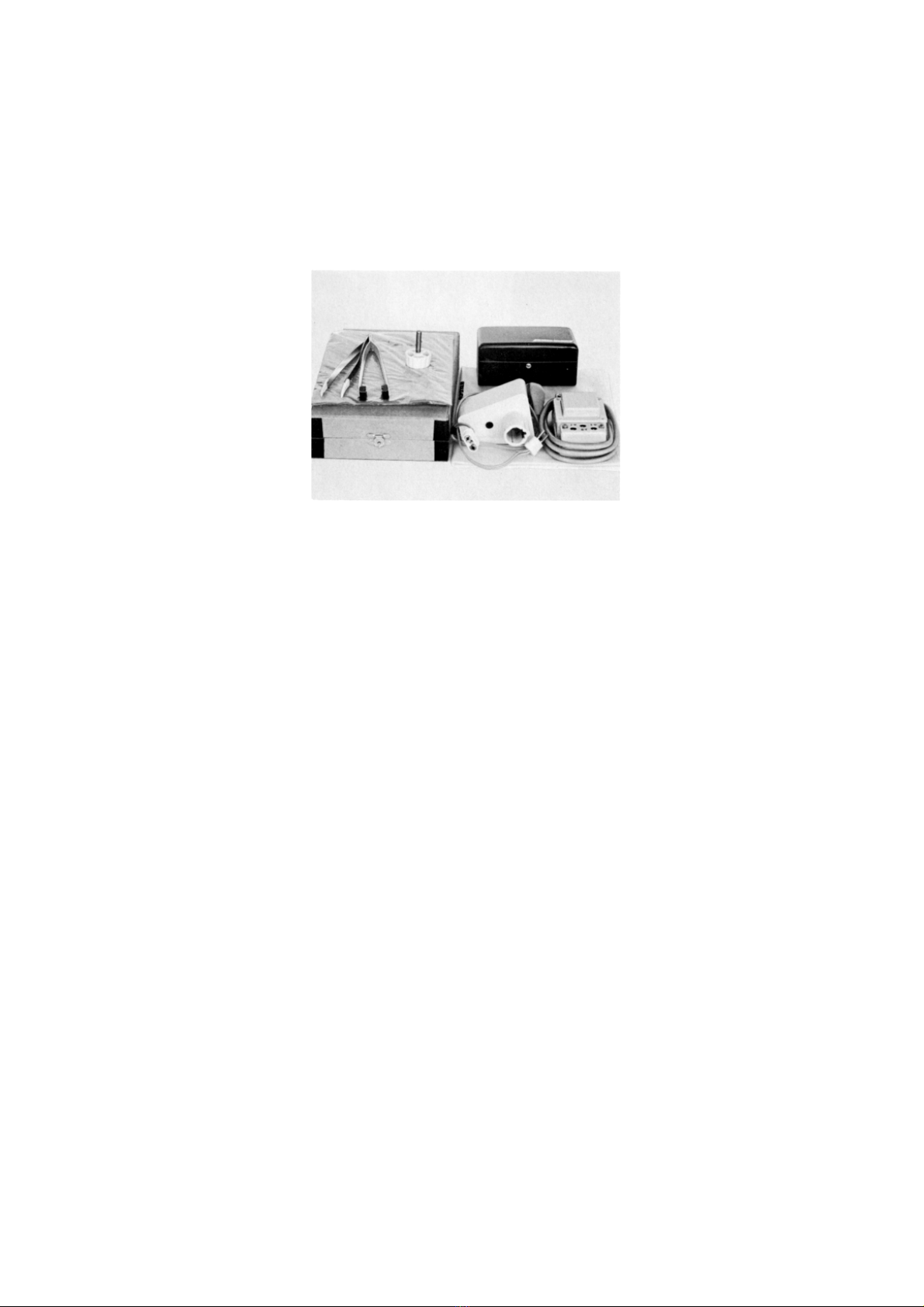

Waage aus der Verpackung nehmen.

Staubschutzhülle und Klebestreifen entfernen.

Zubehör aus dem Karton nehmen und soweit

auspacken, wie es die Abbildung zeigt.

Unpacking

Remove balance from carton. Take off plastic

cover and tapes.

Remove accessories from carton and unpack

as shown.

- 4 -

Aufstellen

Gehäusedeckel nach hinten herausziehen.

Zwischenscheibe nach oben herausnehmen.

Waage bis zur Tischkante vorziehen.

Schrauben links und rechts unter der Waage

lösen. Glasscheibe fassen, Halterung zur Seite

schwenken und Scheibe nach unten

herausnehmen.

Assembling the balance

First pull the top glass panel out towards the

rear and then take out the vertical dividing

panel.

Move the balance all the way to the edge of the

table (bench). Loosen the screws below the

balance (left and right). Grasp the glass panel,

swing the brackets aside and pull the front

panel out (downwards).

- 5 -

Schieber an der Rückwand herausziehen. Mit

einem kleinen Staubpinsel Staub und

Verpackungs-Rückstände durch die Öffnungen

in der Rückwand entfernen.

Schieber wieder einstecken. Lampengehäuse

auf das Kondensorrohr schieben. Anschlüsse

zum Schalter (1) und zum Transformator

herstellen (5 W Anschluss). Transformator an

das Wechselstromnetz anschließen.

Arretierungsknopf einstecken

Waage entarretieren

Waage arretieren

Pull out the slider in the rear panel. Clean the

inside which is accessible through the opening

with a small brush.

Return the slider. Slide the !amp housing over

the condenser tube. Establish connections to

switch (1) and transformer (5 watt). Connect

transformer to A.C. line.

Insert arrestment knob

release beam

arrest beam

- 6 -

Bildhelligkeit einstellen: Waage entarretieren.

Rändelschraube etwas lösen und

Lampenhalter verstellen, bis die Mattscheibe

optimal ausgeleuchtet ist. Rändelschraube

anziehen. Waage arretieren.

Balkenkarton öffnen. Zubehör vorsichtig

auspacken.

Unteren Knopf der Schaltgewichtsanzeige

drehen, bis „9" angezeigt wird.

Adjust intensity of the screen image: release

beam arrestment. Slightly loosen the knurled

screw and move lamp holder to and fro until the

screen is evenly and brightly illuminated.

Secure knurled screw. arrest beam release.

Open the box which contains the beam.

Unpack contents carefully.

Rotate lower weight knob to position „9".

- 7 -

Böden der Dämpfungstöpfe herausnehmen,

Schwingungstöpfe einsetzen.

• • = links

• = rechts

Kennzeichnung nach vorn. Böden der

Dämpfungstöpfe wieder einsetzen.

Arretierungspunkte und Lagerstein auf

Sauberkeit kontrollieren bzw. reinigen.

Waagebalken herausnehmen. Nicht an der

Zunge anfassen!

Pull off the bottoms of the damping pots and

introduce the damping bells.

• • = left

• = right

The marks must face forward. Return the

bottoms to the pots.

Check and, if necessary, clean the arrestment

points and center bearing.

Take the beam from the Container without

touching the pointer (wear a pair of light

cotton gloves or use chamois leather).

- 8 -

Schneiden und Arretierungspunkte auf

Sauberkeit kontrollieren.

Waagebalken von oben einführen. Waage

entarretieren, Mittelschneide über den

Lagerstein bringen. Waage arretieren und

Waagebalken auf die Arretierungspunkte

absetzen.

Gehänge auflegen: Unteren Gehängehaken in

die Öse des Dämpfungstopfes einführen.

Gehänge mit Dämpfungstopf anheben,

Gehänge auf die Arretierungspunkte absetzen.

Check knife edges and cups for cleanliness.

Introduce beam from above. Release beam

arrestment, move beam so that the center knife

edge is above the bearing. Arrest the beam

release and lower the beam until it sits firmly on

the respective pins.

Attach stirrups: introduce the lower hook into

the look on the damping pot, then lift stirrup and

pot slightly and set them down on the support

pins.

- 9 -

Gehängebügel einhängen.

• • = rechts

• = links

Anordnung der Gewichte auf dem Reiterlineal

am Gehänge:

8 1 mg 4 50 mg

7 1 mg 3 20 mg

6 2 mg 2 10 mg

5 5 mg 1 10 mg

Oberen Knopf der Gewichtsschaltung drehen,

bis 5 angezeigt wird.

Attach hanger.

• • = right-hand side

• = left-hand side

Arrangement of weights on the notched weight

bar:

8 1 mg 4 50 mg

7 1 mg 3 20 mg

6 2 mg 2 10 mg

5 5 mg 1 10 mg

Rotate upper weight knob to position „5".

- 10 -

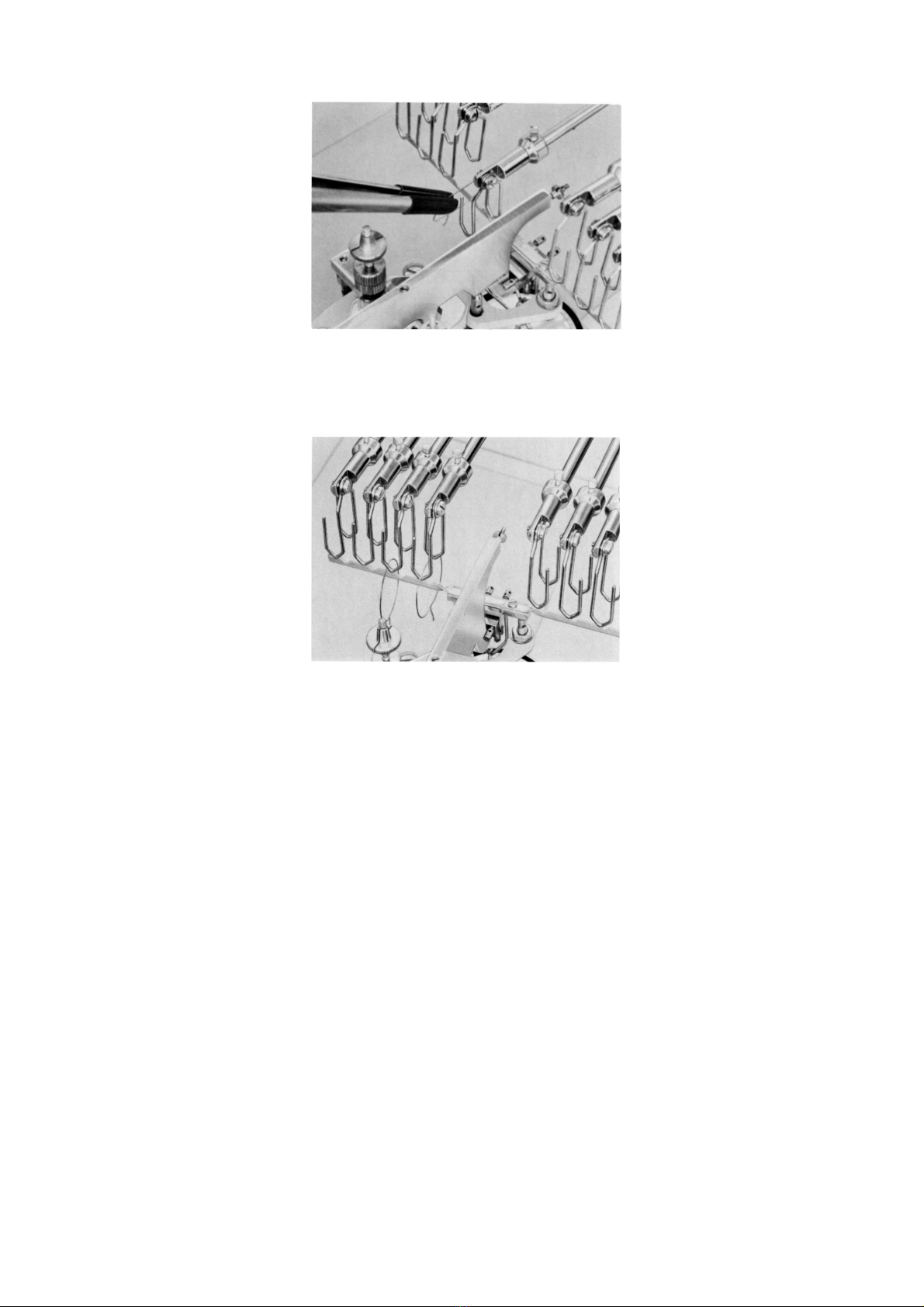

5-mg-Gewicht mit Pinzette fassen, vorsichtig

über das Reiterlineal führen und in den Haken

hängen

Anzeige auf „0" stellen. 2-mg-Gewicht in die

Mitte zwischen Kerbe 6+7 des Reiterlineals

legen.

Anzeige auf „3" stellen und 2-mg-Gewicht in

den Haken hängen.

Take 5 mg weight with forceps, guide it across

the upper weight bar and place it into the

respective hook.

Return knob to position „0". Place 2 mg weight

Between notches 6 and 7.

Move knob to position „3" and drop 2 mg weight

into the respective hook on the upper bar.
