Sanus SLF226-B8 Manual de usuario

Our US-based

install experts are

standing by to help.

Get it right the ﬁrst time.

HeightFinder™ shows

you where to drill.

Want to watch a

video that shows

how easy this DIY

project will be?

Nuestros expertos

en instalación

están listos para

ayudar.

Acierte a la primera.

HeightFinder™ le

indica el lugar donde

debe taladrar.

¿Desea ver un video

para comprobar lo

fácil que es hacerlo

usted mismo?

Recommended placement

¡ESTAMOS AQUÍ PARA AYUDARLE!

WE’RE HERE TO HELP

Visualícelo ahora en:

Watch it now at:

SANUS.com/2725

Descúbralo en:

Check it out at:

SANUS.com/2726

Llámenos al:

Call us at:

1-888-333-1376

O contacte con

nosotros por chat en:

Or, chat at:

SANUS.com/chatSS

SLF

226-B8

MANUAL DE INSTRUCCIONES

INSTRUCTION MANUAL

INSTRUCCIONES IMPORTANTES DE SEGURIDAD –LEA TODO ESTE MANUAL ANTES DE UTILIZAR ESTE PRODUCTO –GUARDE ESTAS INSTRUCCIONES

IMPORTANT SAFETY INSTRUCTIONS – PLEASE READ MANUAL PRIOR TO USE – SAVE THESE INSTRUCTIONS

CAUTION: Avoid potential personal injuries and property damage!

●This product is designed ONLY to be installed into wood studs, solid concrete or concrete block.

—DO NOT INSTALL INTO DRYWALL ALONE — DRYWALL ALONE WILL NOT HOLD THE WEIGHT OF YOUR TV.

●This product is designed for INDOOR USE ONLY.

●The wall must be capable of supporting ﬁve times the weight of the TV and mount combined.

●Do not use this product for any purpose not explicitly speciﬁed by manufacturer.

●Manufacturer is not responsible for damage or injury caused by incorrect assembly or use.

PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.

●Este producto está diseñado para usarse únicamente en aplicaciones con montantes de madera, hormigón y bloques de hormigón.

– NO lo instale en tabiques únicamente de yeso.

●Este producto está diseñado SOLAMENTE PARA USO EN INTERIORES.

●La pared debe ser capaz de soportar hasta cinco veces el peso combinado del televisor y la montura

●No utilice este producto para ningún otro propósito que no sea el explícitamente especificado por el fabricante

●El fabricante no se responsabiliza de ningún daño o lesión resultante del montaje incorrecto o el uso indebido

61.2 kg

(135 lbs.)

Please read through these instructions completely to be sure you’re comfortable with this easy install process.

Check your TV owner’s manual to see if there are any special requirements for mounting your TV.

If you do not understand these instructions or have doubts about the safety of the installation, assembly or use of this product, contact

Customer Service.

TV Weight Limit

(including accessories)

DO NOT EXCEED

If your TV (plus accessories) weighs MORE, this

mount is NOT compatible.

Visit Simplicity.SANUS.com or call customer service

to ﬁnd a compatible mount. 1-888-333-1376

Lea atentamente estas instrucciones en su totalidad para asegurarse de que está familiarizado con el sencillo proceso de instalación.

Consulte igualmente el manual de su televisor para conocer si existen requisitos especiales para el montaje de su aparato.

Si no entiende las instrucciones o si tiene dudas acerca de la seguridad de la instalación, el montaje o el uso del producto,

póngase en contacto con el Servicio de Atención al Cliente o llame a nuestro servicio técnico al número 1-888-333-1376 .

Si su TV (incluidos los accesorios) pesa MÁS, esta

montura NO es compatible.

Visite Simplicity.sanus.com o llame al número

1-888-333-1376 para encontrar una montura compatible.

Peso máximo

(incluidos los accesorios)

NO EXCEDAS

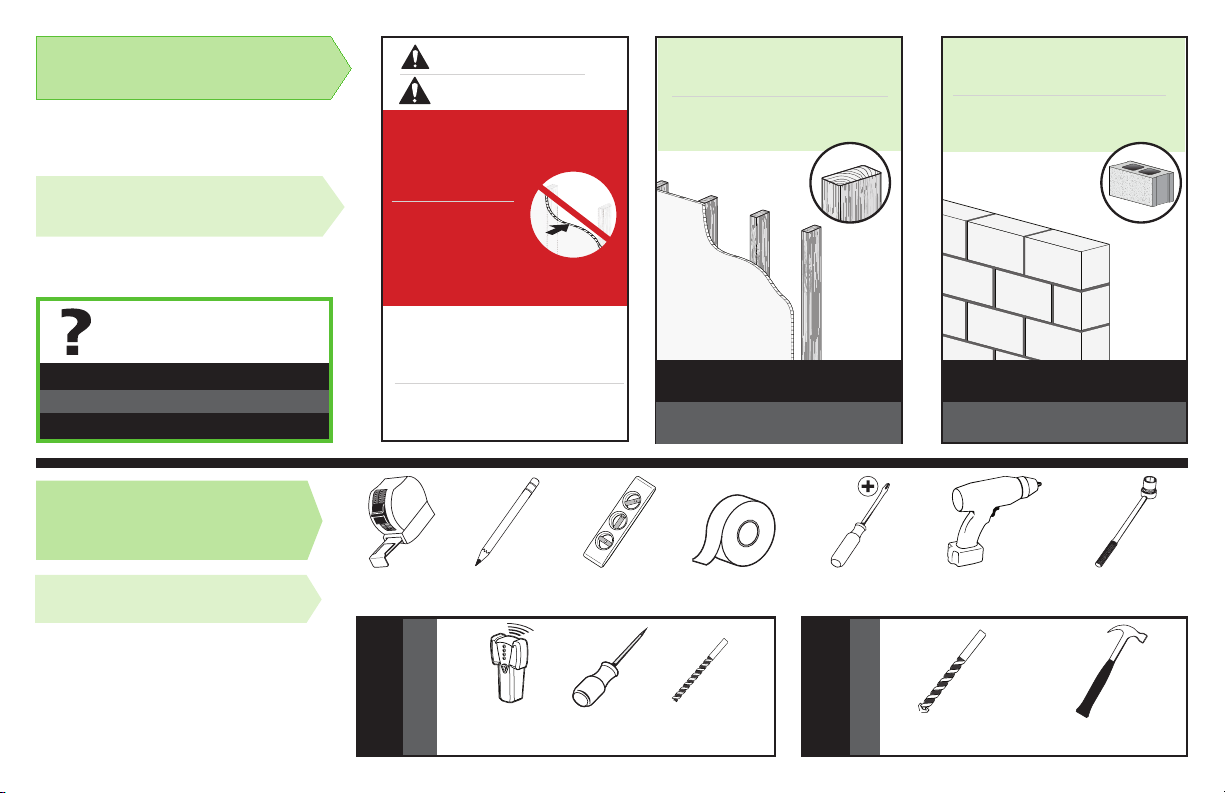

Tools Needed

Wall

Construction

ONLY install on these

acceptable wall types.

Drywall alone will NOT

hold the weight of your TV.

wood studs Solid concrete or

concrete block

ACCEPTABLE ACCEPTABLE

Wood Stud Install

Concrete Install

Awl

Pencil Level Tape

Stud Finder

Screwdriver

Tape Measure

5.5 mm

(7/32 in.)

Drill Bit

Electric Drill

Hammer

13 mm

(1/2 in.)

Socket Wrench

Drill Bit

10 mm

(3/8 in.)

CAUTION:

DO NOT

install in

drywall alone

La construcción

de su pared

SOLAMENTE instalar en estos

tipos aceptables de la pared.

Instalación en panels de

yeso solo NO soportará

el peso de su TV.

Montantes de madera Hormigón macizo o

bloque de hormigón

ACEPTABLE ACEPTABLE

PRECAUCIÓN:

NO instalar

en panel de

yeso solo

herramientas

necesarias

Montantes

de Madera

Montantes

de Cemento

Lápiz Nivel Cinta Adhesiva Destornillador

Cinta Métrica Taladro Eléctrico Llave de Vaso

Punzón

Localizador de

Montantes Broca Martillo

Broca

Call Customer Service

1-888-333-1376

Unsure

Llame al Servicio de Atención al Cliente

¿No está seguro?

701mm

387mm 655mm

293mm

406mm

610mm

600mm 450mm

658mm

4° UP

15° DOWN

701mm

450mm

5° ROLL

384mm

67mm

40° - 85°

100mm

400mm

600mm

INTERFAZ DE TV TV INTERFACE

PLACA DE PARED WALL PLATE

COMPLETAMENTE ENSAMBLADO

FULLY ASSEMBLED MOUNT

VISTA SUPERIOR EXTENDIDA

TOP VIEW - EXTENDED

VISTA SUPERIOR RETRAIDO

TOP VIEW - RETRACTED

VISTA LATERAL EXTENDIDA

SIDE VIEW - EXTENDED

VISTA LATERAL RETRAIDO

SIDE VIEW - RETRACTED

3-D

Dimensions

Dimensiones

3/16 in.

5/16 in.

1/4-20 x 3/8 in. 1/4 in.

M8 x 25mm M8 x 50mm

M8 x 45mm

M8 x 35mm

M8 x 16mm

M8 x 20mm

2.5mm

22mm

M6 x 20mmM6 x 12mm

M4 x 12mm

M6 x 35mm

M4 x 35mm 5/16 in. x 3 ½ in.

M5 x 10mm

M5 x 6mm

PASO 1 / STEP 1

Washers

(qty. 4 each) 03

M6/M8

M4/M6/M8

(qty. 1)

WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and undamaged. If any parts

are missing or damaged, do not return the damaged item to your dealer; contact Customer Service. Never use damaged parts!

Supplied Parts and Hardware

ADVERTENCIA: Este producto contiene piezas pequeñas que, si fuesen tragadas, podrían producir asfixia. Antes de iniciar el ensamblaje, compruebe que todas las piezas

estén incluidas y en buenas condiciones. Si faltan piezas o alguna está dañada, no devuelva el artículo al distribuidor; póngase en contacto con el servicio de atención al cliente.

Nunca utilice piezas deterioradas.

Piezas y accesorios suministrados

TV Screws (qty. 4 each)

[Only one size ﬁts your TV]

Tornillos (4 cada uno)

[Solo un tamaño de tornillo

es compatible con su TV]

Arandelas

(4 cada uno)

Spacers

(qty. 4 each)

[If necessary]

Espaciadors

(4 cada uno)

[Si necesario] TV Bracket Horizontal

Los Soportes Horizontales

del Televisor

TV Bracket

Vertical

El Soporte

Vertical del

Televisor

TV Bracket

Screw

Tornillos

(qty. 4)

(qty. 2)

PASO 3 / STEP 3

3/16 in.

5/16 in.

1/4-20 x 3/8 in. 1/4 in.

M8 x 25mm M8 x 50mm

M8 x 45mm

M8 x 35mm

M8 x 16mm

M8 x 20mm

2.5mm

22mm

M6 x 20mmM6 x 12mm

M4 x 12mm

M6 x 35mm

M4 x 35mm

5/16 in. x 3 ½ in.

M5 x 10mm

M5 x 6mm

El Montaje del Brazo

Concrete Anchor

Arm Assembly

CAUTION: Do not use in drywall or wood.

PRECAUCIÓN: No se debe utilizar en

paredes de yeso ni de madera.

los anclajes para cemento

PASO 2 / STEP 2

Wall Plate Screw (Wall Plate Screw)

(Tornillos de la Placa Mural)

Washer

Cover Plate

Hex Key

(qty. 5)

(qty. 4)

(qty. 1)

SOLO para instalaciones en hormigón

For concrete installations ONLY

La Plantilla de Placa Mural

La Placa Mural

Tornillo de Bloqueo

(qty. 1)

Locking Screw

Lag Bolt

Tornillos Tirafondo

Drilling Template

Wall Plate

(qty. 5)

(qty. 2)

(qty. 1)

Tapas

Tornillos de la Placa Mural

La Llave Hexagonal

Arandelas

(8mm x 90 mm)

(8mm)

(10mm) (6mm)

(4,76 mm)

1.2 Select TV Screw Length and Spacers

1,2 Seleccione la longitud de los tornillos para el televisor

• Televisor con dorso plano

[Los soportes del televisor 04 se apoyan

de manera plana en él]

• Flat Back TV

[TV brackets lay ﬂat on your TV]

SIN ESPACIADOR

NO SPACER CON ESPACIADOR

SPACER NEEDED

A B

CAUTION: Verify adequate thread engagement with your screw 01 , washer 02 , spacer 03 combination AND TV bracket 04 .

—Too short will not hold your TV. —Too long will damage your TV.

1.1 Select TV Screw Diameter

1,1 Seleccione el diámetro de los

tornillos para el televisor

Only one screw size ﬁts your TV.

M4 M6 M8

Use short TV screws 01 .

Spacers 03 not needed.

PRECAUCIÓN: Verifique que el tornillo o la combinación de tornillo 01 , arandelas 02 , espaciador 03 y placas de sujeción del televisor

04 enrosquen correctamente. —Si el tornillo es demasiado corto no sostendrá el televisor. —Si es demasiado largo dañará el televisor.

Use los tornillos del televisor

cortos 01 . No hacen falta

espaciadores 03 .

• Televisor con dorso plano

con necesidad de espacio adicional

[para oriﬁcios empotrados o interfe-

rencia de cables]

• Televisores con dorso plano o

irregular [Los soportes del televisor

04 NO se apoyan de manera plana

en él]

STEP 1 Attach TV Bracket to TV

PASO 1

Fijar el soporte del televisor al televisor

Solo un tamaño de tornillo es

compatible con su TV.

Use los tornillos del televisor largos 01 y los espaciadores 03

para crear espacio adicional entre el televisor y el soporte.

Use long TV screws 01 and spacers 03 to create extra space

between the TV and TV bracket.

• Flat Back TV with extra space needed

[for deep inset holes or cable interference]

• Rounded or Irregular Back TV

[TV brackets NOT resting ﬂat on your TV]

1,3 Arme las placas de sujeción del televisor

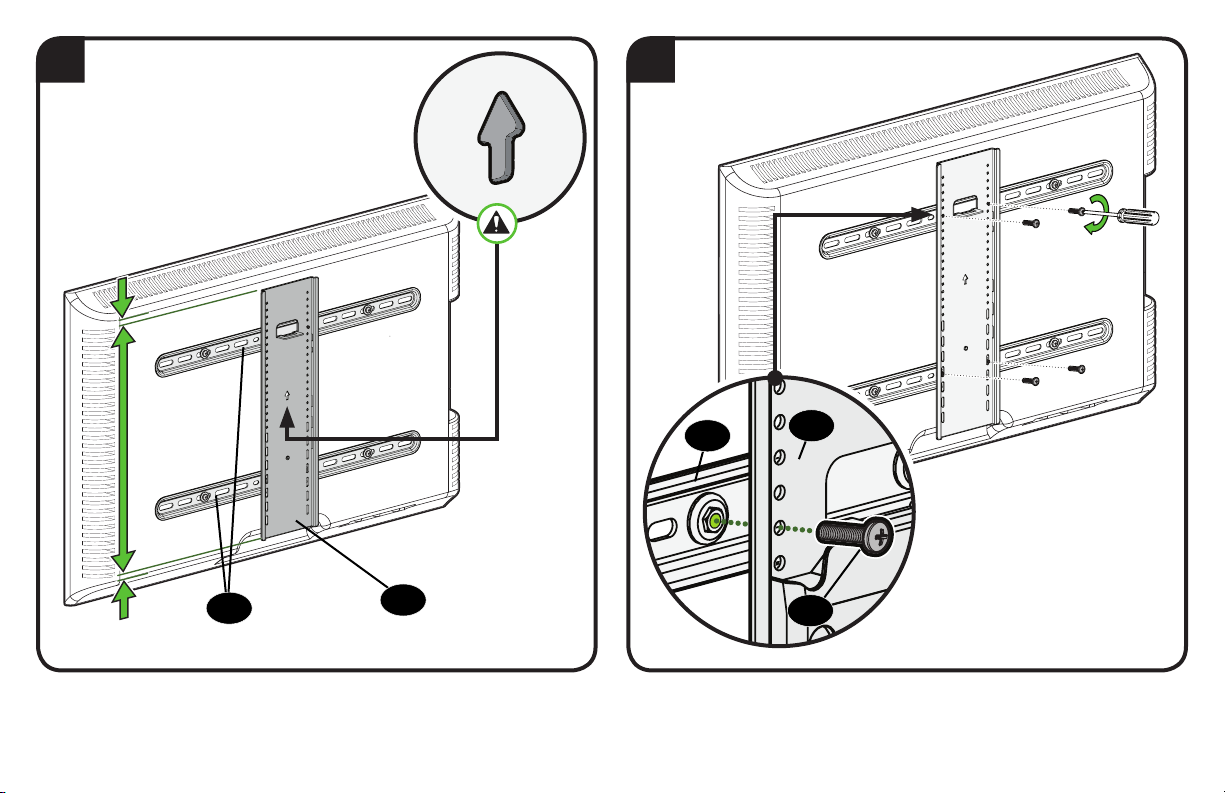

1.3 Attach TV Brackets to Your TV

03 02

CAUTION: Avoid potential personal injuries and property damage! DO NOT use power tools for

this step. Tighten the screws 01 only enough to secure the TV brackets to the TV.

If your TV included inset

spacers or wall mount adapters,

see Troubleshooting (PAGE 22).

Para televisores que incluyen separadores

insertados o aros adaptadores para soportes

murales, see Solución de problemas en página 22.

PRECAUCIÓN: Evite posibles lesiones personales y daños materiales. NO use herramientas

eléctricas en este paso. Apriete los tornillos 01 con la fuerza adecuada para fijar el soporte del

televisor al aparato.

SIN ESPACIADOR

NO SPACER

CON ESPACIADOR

SPACER NEEDED

2 3

04 06

04 05

STEP 2A Attach Wall Plate
