S&P EMIDUAL Manual de usuario

EMIDUAL

Manual de instalación. Instrucciones de uso.

Installation manual. Instructions for use.

Manuel d'installation. Conseils d'utilisation.

Manuale di installazione e istruzioni per l'uso.

Manual de instalação. Instruçoes de utilização.

Installatiehandleiding. Gebruiksaanwijzingen.

INSTRUCCIONES DE USO

Se ruega leer atentamente estas instrucciones antes de utilizar el producto con

el fin de evitar averías o situaciones de peligro. Cualquier uso del producto que

no siga las indicaciones del presente manual puede causar incendios, peligros

de tipo eléctrico o lesiones y anula toda garantía.

La garantía no se aplica a ningún defecto, deterioro, pérdida, lesión o daño debi-

do a un uso incorrecto del producto. Se garantizan todos los derechos previstos

por la ley sobre la materia. Ninguna condición de garantía puede excluir o modi-

ficar las condiciones de garantía previstas por leyes del Estado, que no se pue-

den excluir o modificar bajo ningún concepto.

Antes de cualquier operación, retirar cuidadosamente el envoltorio y comprobar

la perfecta integridad del producto. En caso de que se encontraran defectos o

daños, no instalar ni intentar reparar el aparato, sino ponerse en contacto con el

vendedor.

No dejar el envoltorio al alcance de los niños y eliminar las piezas en conformidad

con las disposiciones vigentes.

1. Su producto

Este producto se suministra con (figura 1):

- Nº 2 estribos metálicos para la instalación a la pared;

- Nº1 riostas de plástico;

- Nº3 tacos de nailon de 8x50mm:

- Nº3 tornillos para tacos de 5x60mm.

Si el producto está dañado o si falta algún accesorio, póngase en contacto inme-

diatamente con su vendedor.

2. Por su seguridad

Asegúrese de que la alimentación de red se corresponde con los datos de la

placa: 230V CA, 50Hz.

Nunca deje que los animales o los niños jueguen con el producto o lo toquen.

¡Atención! Durante el funcionamiento, el panel se puede calentar mucho (80°C =

176°F aproximadamente);

IMPORTANTE: para evitar sobrecalentamientos, no cubra nunca el producto.

Nunca apoye ningún objeto o manta sobre el aparato mientras está funcionando.

Esto está escrito claramente en el aparato o ilustrado por el símbolo.

ESPAÑOL

Este producto no lo deben utilizar personas (niños incluidos) con capacidades

físicas, sensoriales o mentales reducidas, o con experiencia y conocimientos ina-

decuados, si no están bajo la supervisión de una persona responsable de su

seguridad o si dicha persona no les ha instruido adecuadamente. Los niños

deben ser vigilados para asegurarse de que no jueguen con el producto.

Para evitar sobrecalentamientos, nunca cubra el producto de forma inadecuada

(fig. 9 y 10).

Nunca utilice el producto en habitaciones saturadas de gases explosivos, de

vapores generados por solventes y pinturas o, en todo caso, de vapores, gases

inflamables.

Si el cable y/o el enchufe están averiados y se deben reparar, no realice esta ope-

ración usted solo. Lleve el producto al centro de asistencia técnica o, en todo

caso, a un centro de reparaciones cualificado, porque es necesaria la intervención

de personal especializado con el fin de evitar cualquier riesgo de daño.

El producto se debe colocar de tal manera que la toma de alimentación esté siem-

pre al alcance.

Nunca coloque este aparato inmediatamente por debajo de una toma de corrien-

te eléctrica.

3. Colocación segura

Utilice el producto solo en posición horizontal;

El producto está realizado con doble aislamiento eléctrico (clase II) y, por tanto,

no requiere conexión a tierra.

Preste siempre atención para que se respeten las distancias mínimas desde las

paredes, los muebles y/o los objetos que aparecen en la figura 2.

Nunca instale el producto en superficies de madera o de material sintético.

El producto tiene un grado de protección del agua de IP24. Por lo tanto, se puede

utilizar en los cuartos de baño o en los lugares húmedos, pero no se puede ins-

talar dentro del perímetro de bañeras o duchas (volumen 1 de la figura 3).

Los mandos de regulación no deben ser accesibles en ningún caso a personas

que estén dentro de la bañera o de la ducha.

4. Instalación

Después de haber leído atentamente las advertencias del apartado 3, proceda a

la fijación, respetando la secuencia ilustrada en las figuras de la 4 a la 8.

Las medidas de la figura nº 4 son:

- Al colocar las fijaciones, tenga siempre en cuenta que el estribo de la dere-

cha se debe introducir obligatoriamente en su ubicación de la caja de mandos

del producto. Atención: ¡si lo coloca de otra manera, el producto podría estar

en una posición inestable!

- En caso de que el montaje se haya complicado por una alineación imperfecta

de los orificios, regule la posición de las fijaciones a la pared destornillando lige-

ramente el tornillo y separando la fijación en dirección vertical.

- Se desaconseja colocar el/los soporte/s inferior/es en una posición diferente de

la antes indicada. Si se colocan de forma diferente se puede comprometer la

resistencia del producto a los golpes. En cualquier caso, introducir siempre el/los

soporte/s entre 2 ranuras consecutivas y nunca en el interior de una sola ranura,

con el fin de impedir movimientos laterales del producto (fig. 6).

5. Conexiones eléctricas

El producto debe alimentarse con la tensión de 230v CA 50 Hz.

El producto puede estar dotado de cable con enchufe o de cable para la instala-

ción. En caso de que se deba instalar en Francia un producto con enchufe, la

conexión eléctrica con la red de alimentación se debe realizar cortando el enchu-

fe suministrado y utilizando una caja de conexión específica.

Cuando el producto se ofrezca con el cable para la instalación, la conexión se

debe realizar utilizando un cable de 3 hilos (Marrón=Fase, Azul=Neutro,

Negro=Hilo piloto) y una caja de conexión.

Si no desea utilizar las funciones del hilo piloto, limitarse a la conexión de la

fase y del neutro: El producto funcionará correctamente incluso sin la presen-

cia del programador externo.

En habitaciones húmedas, en los baños o en las cocinas, el borne de conexión se

debe instalar a, por lo menos, 25 cm del suelo.

La conexión eléctrica con la red debe incluir, además, el uso de un interruptor

bipolar con una distancia mínima de apertura entre los contactos de al menos 3

mm. Respete siempre de forma prioritaria las normas de instalación vigentes en

su país.

La conexión a tierra está prohibida. NO CONECTE A TIERRA EL HILO PILOTO

(NEGRO).

Modelo

X (mm)

Y (mm)

Z (mm)

EMIDUAL-500P

Mín 270 -Máx 340

535

165

EMIDUAL-800P

Mín 400 -Máx 500

535

265

EMIDUAL-1300P

Mín 600 -Máx 800

535

463

Si el producto se debe alimentar con un interruptor diferencial de 30mA de segu-

ridad, asegúrese de que también el hilo piloto está bajo el control del interruptor

diferencial.

6. Uso del producto

El producto está dotado de un interruptor general (A), de un selector para la con-

figuración de la función deseada (B), de un mando para la regulación de la tem-

peratura ambiente (C) y de un piloto luminoso de funcionamiento (D).

El interruptor general (A) controla la alimentación de todo el producto. Cuando se

pulsa el botón, la electrónica de control está lista para ser utilizada. En caso de

que se utilice el mando a distancia opcional, se recomienda apagar este interrup-

tor solo cuando se piense que no se va a utilizar el producto durante largos perio-

dos. En cambio, es preferible recurrir al selector (B) en todos los demás casos, ya

que el accionamiento del interruptor (A) provoca, una vez superada una autono-

mía de unas 3 horas, la pérdida de información relativa al día y a la hora, com-

prometiendo el funcionamiento programado.

El interruptor general (A) desactiva el producto independientemente de que se

pueda enviar cualquier mando mediante el hilo piloto.

El selector de funcionamiento (B) permite elegir entre uno de los siguientes

modos:

STAND-BY

El producto recibe alimen tación pero los elementos de calentamiento están

desactivados.

COMFORT

El producto recibe alimentación y funciona según la temperatura configurada con el

selector (C).

ECO

El producto recibe alimentación y funciona según la temperatura configurada con el

selector (C), disminuida en 3,5ºC.

ANTICONGELANTE

El producto recibe alimentación y la temperatura del termostato está a 7±3°C

independientemente de la posición del selector (C).

PROG

El funcionamiento se regula con los impulsos aplicados a l hilo piloto (negro) o con

la programación transmitida mediante el mando a distancia opcional.

Fase (marrón)

Hilo piloto (negro) –

NO CONECTAR A TIERRA

Neutro (azul)

DC B A

El termostato (C) mantiene la temperatura ambiente deseada encendiendo y apa-

gando automáticamente el aparato. Cuanto más se desplaza a la derecha el

selector, más alta será la temperatura asegurada. La posición máxima del ter-

mostato se corresponde con unos 30ºC; la mínima, con unos 10ºC.

Para configurar una combinación excelente entre temperatura ambiente y con-

sumo energético, se ha marcado una zona específica de regulación destacada

con el letrero “comfort”.

En caso de que se desee regular el producto para la protección anticongelamen-

to, se recomienda no llevar el selector (C) al mínimo, sino utilizar directamente el

mando (B), configurándolo en la función .

El piloto luminoso (D) ofrece datos diferentes de funcionamiento según el modo

de encendido, es decir:

- El led está encendido y de color rojo cuando el producto calienta para alcanzar

la temperatura ambiente deseada;

- El led está encendido y de color amarillo cuando se ha alcanzado la tempera-

tura ambiente deseada y el producto está listo para calentar para un manteni-

miento confortable;

- El led está en color rojo intermitente cuando el sensor electrónico de la tempe-

ratura está averiado. El producto debe ser reparado en un centro de asistencia

cualificado.

Uso del termostato

En una habitación en la que la temperatura supera los 30ºC, es normal que el ter-

mostato, aunque esté situado al máximo, no encienda el producto.

Viceversa, en una habitación con una temperatura demasiado baja (menos de

10°C) es normal que el termostato mantenga continuamente encendido el apara-

to, aunque esté al mínimo.

Para regular lo mejor posible el termostato, recomendamos este procedimiento:

- coloque el termostato (C) al máximo y haga funcionar el aparato hasta que

alcance una temperatura confortable;

- desplace el selector hacia la izquierda hasta que el led de funcionamiento (D) se

ponga amarillo;

- desplace el selector (C) algunos milímetros a la derecha;

- en esta posición, el termostato mantendrá la temperatura ambiente que ha

elegido.

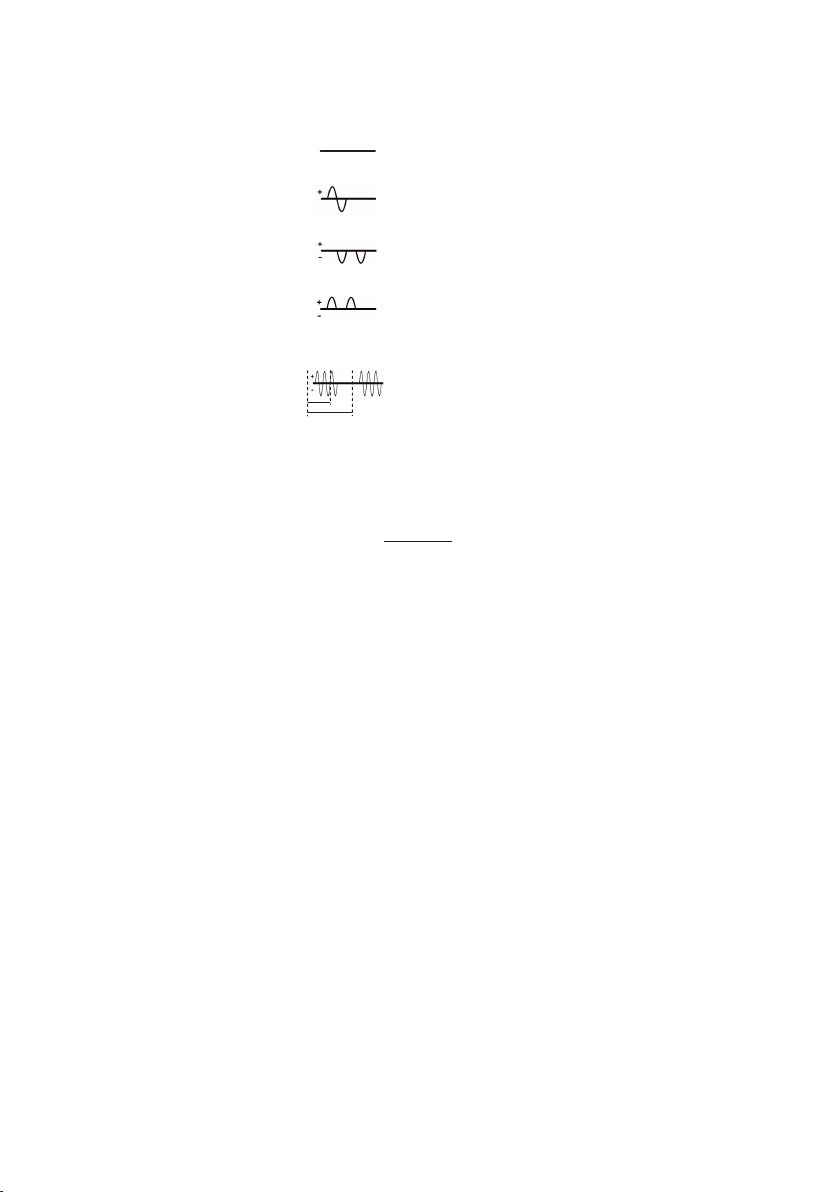

Uso del cable piloto

Si está dotado de cable de conexión sin enchufe, el producto también se puede

controlar con los programadores específicos. El comportamiento del producto

depende de la tensión aplicada entre el hilo piloto y el neutro según la tabla

Nota: La señal de parada aplicada al hilo piloto provoca el apagado del pro-

ducto aunque el selector de modo no esté en posición "PROG".

Uso del Mando a Distancia (opcional)

El mando a distancia opcional permite definir una temperatura "comfort" o "eco"

de funcionamiento por cada hora del día, para todos los días de la semana.

El modo de funcionamiento se puede cambiar fácilmente de mando a distancia a

hilo piloto y viceversa.

Con un solo mando a distancia se puede transmitir la misma programación a

todos los productos de la serie. Toda la información detallada para la programa-

ción se ofrece junto con el mando a distancia.

7. Seguridad en caso de funcionamiento anormal

En caso de sobrecalentamiento, el sistema de protección del aparato desactiva

automáticamente los elementos de calentamiento.

El producto volverá a funcionar automáticamente en cuanto la temperatura baje

de los límites de seguridad.

Atención: la intervención del protector térmico no causa el apagado del led de

funcionamiento.

Si nota un funcionamiento anómalo o una avería del panel de calentamiento o

de la estructura del aparato, desconéctelo de la toma de corriente y póngase en

contacto con el servicio de asistencia o con su vendedor.



ORDEN

RECIBIDA

FORMA DE

ONDA

MODO OBTENIDO

TEMPERATURA DE

CALENTAMIENTO

AUSENCIA DE SEÑ AL

COMFORT

TEMPERATURA CONFIGURADA

POR EL TERMOSTATO

ALTERNADA COMPLETA

ECO

3ºC POR DEBAJO DE LA

TEMPERA TURA CONFIGURADA

POR EL TERMOSTATO

SEMIONDA NEGATIVA

DE LA SEÑAL ALTERNADA

ANTICONGELAMIENTO

MANTENIMIENTO DE LA

TEMPERATURA A UNOS 7°C

SEMIONDA POSITIVA

DE LA SEÑAL ALTERNADA

PARADA

SE APAGA EL APARATO

EMISIÓN CÍCLICA DE UNA SEÑAL

ALTERNADA COMPLE TA Tc=300S

To=3S

REDUCCIÓN DE 1°C

1°C POR DEBAJO DE LA

TEMPERATURA CONFIGURADA

POR EL TERMOSTATO

EMISIÓN CÍCLICA DE UNA SEÑAL

ALTERNADA COMPLETA Tc=300S

To=7S

REDUCCIÓN DE 2°C

2°C POR DEBAJO DE LA

TEMPERATURA CONFIGURADA

POR EL TERMOSTATO

8. Mantenimiento

Este producto no requiere mantenimiento especial.

Le recomendamos que limpie el producto cada 6 meses, especialmente el panel

de calentamiento, utilizando un paño seco.

En caso de que sea necesario reparar el producto, póngase en contacto con un

centro de asistencia autorizado.

Si debe sustituir el cable de alimentación, recuerde que se debe utilizar obligato-

riamente un cable tipo 2x1.00 mm2 o 3x1.00mm2 H05VV-F HAR en función de la

versión del producto. Esta operación, ya sea para cables dotados de enchufe o

sin él, la debe realizar personal cualificado y nunca el usuario final, con el fin de

prevenir todo riesgo de avería y de posible peligro.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Calentador de S&P

Manuales populares de Calentador de otras marcas

oventrop

oventrop Regucor Series Manual de usuario

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manual de usuario

ELMEKO

ELMEKO ML 150 Manual de usuario

BN Thermic

BN Thermic 830T Manual de usuario

KING

KING K Series Guía

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guía de inicio rápido

Well Straler

Well Straler RC-16B Manual de usuario

EUROM

EUROM 333299 Manual de usuario

Heylo

Heylo K 170 Manual de usuario

Eterna

Eterna TR70W Manual de usuario

Clarke

Clarke GRH15 Manual de instrucciones

IRSAP

IRSAP The Radiator Company Ovali Manual de usuario

Empire Heating Systems

Empire Heating Systems WCC65 Manual de usuario

Wetekom

Wetekom 92 86 43 Manual de usuario

Desa

Desa SPC170-F Manual de usuario

Watlow

Watlow Watrod Electric Tubular Heaters Manual de usuario

Haverland

Haverland ECO-DRY GPS Series Manual de lista de piezas

Stelpro

Stelpro ASILVC2060 Series Manual de usuario
