Samsung SyncMaster 320MX-3 Manual de usuario

LCD DISPLAY

quick start guide

320MX-3, 320MXN-3, 320MP-3, 320MPN-3

제품 설명

제품 구성

참고

• 제품의 포장을 풀고, 모든 구성품이 있는지 확인하세요.

• 포장상자는 나중에 이동할 경우를 대비하여 보관하세요.

• 누락된 품목이 있으면 구입한 판매점에 연락하세요.

• 별매품은 가까운 판매점에서 구입하세요.

구성품

LCD 디스플레이

설명서

간단 설치 안내서 제품 보증서 사용자 설명서

케이블

전원케이블 D-Sub 케이블

기타

리모컨

(BP59-00138B)

건전지 (AAA X 2)

별매품

간이 스탠드 LAN 케이블 USB 케이블

(MXN-3, MPN-3 모델만

해당됩니다.)

RGB-BNC 케이블 RGB-컴포넌트케이블 네트워크 박스

(MX-3, MP-3 모델만 해

당됩니다.)

벽걸이용 KIT RS232C Cable TV 튜너 박스

각부의 명칭

제품에 따라 색상 및 형상이 다를 수 있으며 규격내용은 성능개선을 위해 예고없이 변경될

수 있습니다.

앞면

MENU 버튼 [MENU]

메뉴화면을 켜고 끄거나, 조정메뉴화면에서 이전단계로 돌아갈 때 사용합

니다.

제품 설명

상하조정 버튼

메뉴화면에서 메뉴를 상하로 이동하거나 조정할 때 누릅니다.

좌우조정 버튼 / 음량 버튼

메뉴화면에서 메뉴를 좌우로 이동하거나 조정할 때 누릅니다.

음량을 조절할 때 사용합니다.

ENTER 버튼 [ENTER]

선택한 메뉴 아이템을 활성화 시킵니다.

SOURCE 버튼 [SOURCE]

입력된 영상 신호를 선택합니다.

영상 신호는 제품에 연결된 장치만 선택할 수 있습니다.

[PC] → [DVI] → [외부입력] → [컴포넌트] → [HDMI1] → [HDMI2] →

[DisplayPort] → [MagicInfo] → [TV]

참고

• RGB/COMPONENT IN 단자에는 PC 와 컴포넌트를 지원합니다.

단, 연결된 입력신호와 외부입력의 선택이 다를 때에는 화면이 비정상

적으로 나타날 수 있습니다.

•TV 를 이용하려면 TV 튜너 박스(별매품)를 연결해야 합니다.

MagicInfo 를 사용하려면..

• MX-3, MP-3 모델에서 MagicInfo 를 사용 하려면 삼성에서 지정한 별

도의 네트워크 박스을 제품 내부에 장착하여 네트워크 박스의 Magi-

cInfo 출력을 [HDMI IN 2 (MAGICINFO)] 에 연결해야 사용 가능합니

다.

• MXN-3, MPN-3 모델에서 MagicInfo 를 사용 하려면 MagicInfo 출력

을 [HDMI IN 2 (MAGICINFO)] 에 연결해야 사용 가능합니다.

D.MENU

D.MENU 화면을 켜고 끕니다.

참고

TV 튜너 장착 시에는 D.MENU 버튼으로 사용되고, 그렇지 않을 때에는

PIP 직접 버튼으로 사용됩니다.

PIP 버튼

버튼을 누를 때마다 동시화면이 켜지거나 꺼집니다.

(전원) 버튼

화면을 켜고 끌 때 누릅니다.

전원 표시등

제품 설명

정상 모드일 때는 켜져 있고, 절전상태일 때는 녹색으로 깜박입니다.

참고

절전기능에 대한 자세한 내용은 제품규격의 절전 기능을 참조하세요.

모니터를 장시간 사용하지 않을 때에는 전력 소비를 줄이기 위해 전원선

을 뽑아 두는 것이 좋습니다.

리모컨 수신부

리모컨의 신호를 받는 부분입니다.

뒷면

참고

케이블 연결에 대한 자세한 내용은 제품 연결 및 사용 부분을 참고하세요.

제품 뒷면의 형상은 구입하신 제품에 따라 약간씩 다를 수 있습니다.

POWER S/W ON [ I ] / OFF

화면의 전원을 켜고 끌 때 누릅니다.

POWER

전원케이블로 제품의

[POWER]

단자와 연결

한 후 콘센트에 꽂아 사용하세요.

RGB/COMPONENT IN (PC/COMPO-

NENT 입력단자)

• D-Sub 케이블로 제품의

[RGB/COMPO-

NENT IN]

단자와 PC 의 RGB 단자를 연결

하세요.

• RGB-컴포넌트케이블로 제품의

[RGB/

COMPONENT IN]

단자와 외부기기의

COMPONENT 단자와 연결하세요.

• RGB-BNC 케이블로 제품의

[RGB/

COMPONENT IN]

단자와 PC 의 BNC 단

자를 연결하세요.

제품 설명

DVI IN (PC 입력단자)

DVI 케이블로 제품의

[DVI IN]

단자와 PC 의

DVI 단자를 연결하세요.

RGB/DVI/DP/HDMI AUDIO IN (PC/DVI/

DP/HDMI 오디오 연결 단자(입력))

소리 연결케이블로 제품의

[RGB/DVI/DP/

HDMI AUDIO IN]

단자와 PC 의 사운드 카드

스피커 출력 단자를 연결하세요.

DP IN

DisplayPort 신호 입력단자

AV/COMPONENT AUDIO IN [R-AU-

DIO-L]

소리 연결케이블로 제품의

[AV/COMPO-

NENT AUDIO IN [R-AUDIO-L]]

단자와 외

부 기기의 음향 출력 단자를 연결하세요.

AV IN

영상케이블로 제품의

[AV IN]

단자와 외부기

기의 영상 출력 단자를 연결하세요.

AUDIO OUT

헤드폰/ 외부스피커 출력단자

DC OUT

[DC-OUT] 단자는 반드시 삼성에서 지정한

TV 튜너 박스[SBB_DTC/ZA]에만 연결하여

사용하세요.

그렇지 않을 경우 제품에 영향을 줄 수

있습니다.

HDMI IN 1

• HDMI 케이블로 제품의

[HDMI IN 1]

단자

와 디지털 기기 또는 HDMI 단자가 있는 컴

퓨터의 HDMI 출력 단자를 연결하세요.

• HDMI 1.3 까지 지원합니다.

참고

•

[HDMI IN 1]

단자에는 일반 외부기기

(DVD, 캠코더등)와 TV 튜너박스를 연결하

여 사용할 수 있습니다.

제품 설명

• TV 튜너박스를 사용하려면 반드시

[HDMI

IN 1]

단자에 연결하세요.

HDMI IN 2 (MAGICINFO)

•HDMI 케이블로 제품의

[HDMI IN 2

(MAGICINFO)]

단자와 디지털 기기 또는

HDMI 단자가 있는 컴퓨터의 HDMI 출력

단자를 연결하세요.

• HDMI 1.3 까지 지원합니다.

MagicInfo 를 사용하려면..

•MX-3, MP-3 모델에서 MagicInfo 를 사용

하려면 삼성에서 지정한 별도의 네트워크

박스을 제품 내부에 장착하여 네트워크 박

스의 MagicInfo 출력을 [HDMI IN 2

(MAGICINFO)] 에 연결해야 사용 가능합

니다.

• MXN-3, MPN-3 모델에서 MagicInfo 를

사용 하려면 MagicInfo 출력을 [HDMI IN

2 (MAGICINFO)] 에 연결해야 사용 가능

합니다.

• 네트워크 박스 구매 및 설치는 삼성전자에

문의하시기 바랍니다.

RJ 45 MDC (MDC 입출력 단자)

MDC(Multiple Display Control) 프로그램 입

력/출력 단자

LAN 케이블로 제품의 [

RJ45 MDC

] 단자와

PC 의 LAN 단자를 연결하세요. PC 에 MDC

프로그램을 설치하여 사용 할수 있습니다.

참고

화면 조정 메뉴의 다중 모니터 조정에서

MDC 연결을 RJ45 MDC 로 선택하세요.

RS232C OUT/IN (RS232C 시리얼 입력/

출력 단자)

MDC(Multiple Display Control) 프로그램 입

력/출력 단자

Serial cable(Cross type)로 제품의

[

RS232C

]단자와 PC 의

RS232C

단자를 연

결하세요. PC 에 MDC 프로그램을 설치하여

사용할 수 있습니다.

참고

화면 조정 메뉴의 다중 모니터 조정에서

MDC 연결을 RS232C MDC 로 선택하세요.

제품 설명

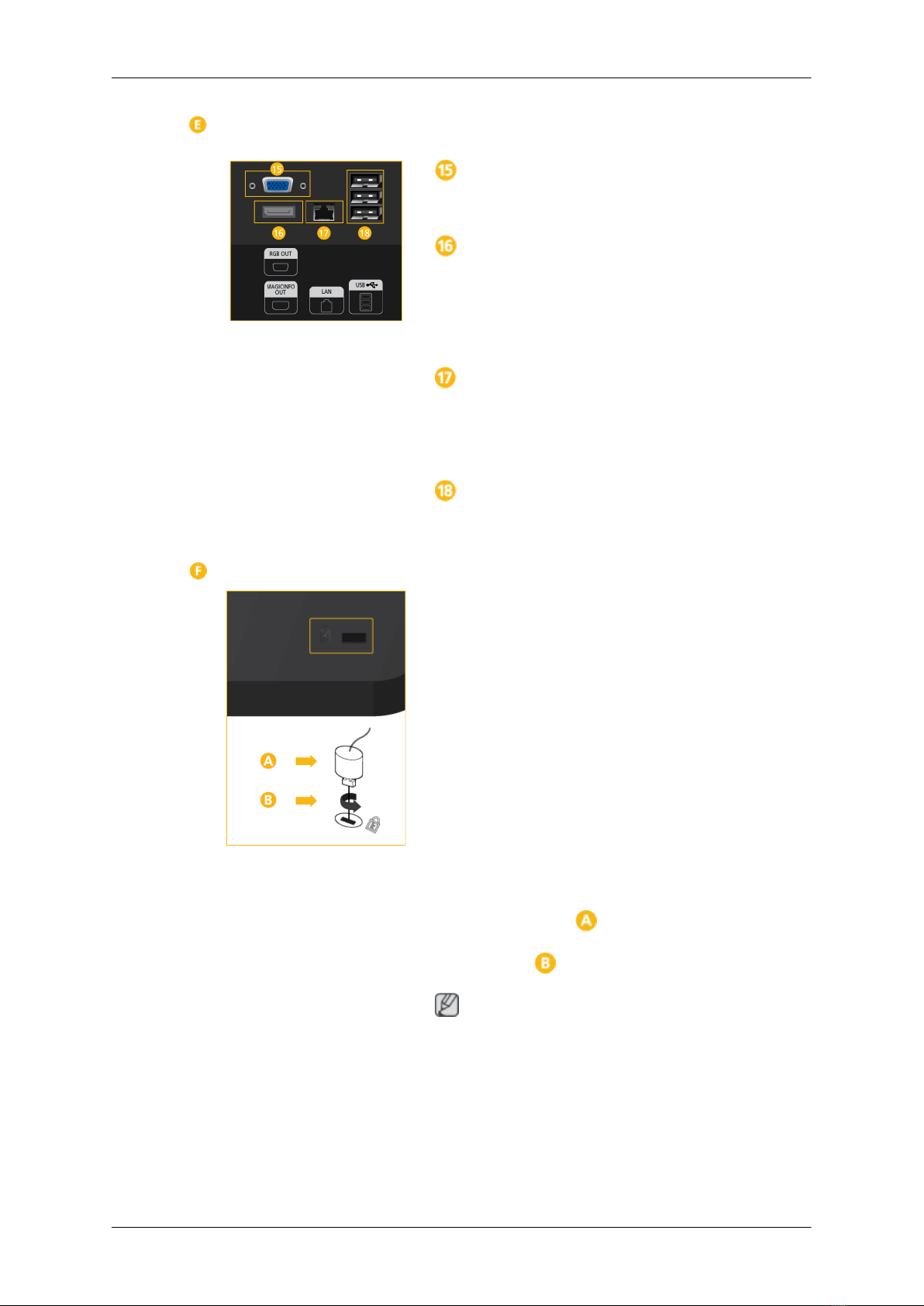

MXN-3, MPN-3 모델만 해당

됩니다.

RGB OUT

MagicInfo 영상 출력단자

MAGICINFO OUT

MagicInfo 의 영상, 음성, 컨트롤 신호 출력단

자로써,

[HDMI IN 2(MAGICINFO)]

단자와

HDMI-DP 케이블로 연결하여 사용할 수 있습

니다.

LAN (LAN 연결 단자)

LAN 케이블을 연결하여, MagicInfo 모드 시

인터넷 접속 또는 네트워크를 사용할 수 있습

니다.

USB (USB 연결 단자)

키보드/마우스, 이동식 저장 장치

도난 방지용 잠금장치

도난 방지용 잠금 장치는 공공장소에서도 안

심하고 사용할 수 있도록 하는 장치입니다. 잠

금 장치의 모양과 잠금 방식은 제조회사별로

다를 수 있으므로, 자세한 사항은 잠금 장치에

동봉된 사용설명서를 참조하세요.

도난 방지용 잠금 장치를 하려면

1. 도난 방지용 잠금 장치 케이블을 책상이

나 무거운 물체에 고정하세요.

2. 잠금장치 케이블의 한쪽 고리 사이로 잠

금장치가 달린 케이블 끝을 밀어 넣으세

요.

3. 잠금장치를 제품 뒷면에 있는 도난 방지

용 잠금장치 홈( )에 꽂으세요.

4. 잠금장치( )를 잠그세요.

참고

• 도난 방지용 잠금장치는 별매품 입니다.

• 정확한 사용법은 잠금장치와 함께 제공된

사용설명서를 참고하세요.

• 잠금 장치는 전자제품 전문매장이나 인터

넷에서 구입하세요.

제품 설명

참고

모니터와 네트워크 박스의

POWER S/W

가

으로 켜저 있어야 네트워크 박스가 정상적

으로 작동합니다.

리모컨

참고

리모컨이 동작되는 같은 공간 안에서 제품과 함께 다른 TV 를 사용시에는 리모컨 코드(주파

수)의 간접 현상으로 오동작을 유발할 수 있습니다.

POWER

OFF

숫자 버튼

DEL / GUIDE 버튼

+ VOL -

SOURCE

D.MENU

TOOLS

상하좌우 조정 버튼

INFO

색상 버튼 및 PC/DVI/HDMI/DP 선택 버튼

TTX/MIX

MTS/DUAL

ENTER/PRE-CH

MUTE

CH/P

RETURN

EXIT

MagicInfo

POWER 제품의 전원을 켤 때 누릅니다.

Off 화면을 끌 때 누릅니다.

숫자 버튼 화면 메뉴 조정에서 비밀번호를 입력하거나 MagicInfo 사

용시 이용됩니다.

DEL / GUIDE 버튼 "-" 버튼은 DTV 에서만 동작하며 DTV 에서 MMS(다중채널)

선택시 사용하는 버튼입니다.

제품 설명

프로그램 가이드를 보여줍니다.

참고

이 제품에서는 지원하지 않는 버튼입니다.

+ VOL - 음량을 조절합니다.

SOURCE 연결된 외부 입력이나 MagicInfo 모드를 선택할 때 사용하

세요.

D.MENU TV 모드에서 TV 메뉴 화면을 켜거나 끌때 사용합니다.

참고

TV 튜너박스(별매품)를 연결하고 TV 모드에서만 사용하는

버튼입니다.

TOOLS 자주 사용하는 기능들을 간편하게 선택할 때 사용합니다.

참고

이 제품에서는 지원하지 않는 버튼입니다.

상하좌우 조정 버튼 메뉴화면에서 메뉴를 상하좌우로 이동하거나 조정할 때 누

릅니다.

INFO 화면에 표시되고 있는 정보가 제품 화면의 왼쪽 상부 모서

리에 표시됩니다.

색상 버튼 및 PC/DVI/

HDMI/DP 선택 버튼 TV 모드에서는 채널 리스트 설정시 사용합니다.

TV 를 제외한 나머지 모드에서는 PC, DVI, HDMI, DP 외부

입력을 직접 선택할 수 있습니다.

TTX/MIX TV 채널에 관한 정보를 화면에 제공합니다.

- Teletext 버튼

참고

이 제품에서는 지원하지 않는 버튼입니다.

MTS/DUAL

MTS-

MTS (Multichannel Television Stereo) 모드를 선택하여 사

용할 수 있습니다.

오디오타입 MTS/S_Mode 초기값

FM 스테레오 Mono Mono 수동 조정

Stereo Mono ↔ Stereo

SAP Mono ↔ SAP Mono

DUAL-

제품 설명
