Samsung SyncMaster 400CXN Manual de usuario

LCD MONITOR

quick start guide

400CXn460CXn

Introduction

Contenu de l'emballage

Remarque

Veuillez vous assurer que les composants suivants sont bien inclus avec votre moniteur.

Le cas échéant, contactez votre revendeur.

Contactez un revendeur local pour acheter des éléments en option.

Remarque

Ne placez pas le produit directement sur le sol.

Déballage

Affichage LCD

Manuels

Guide d'installation rapide Carte de garantie

(Non disponible partout)

Manuel d'utilisation

Câbles

Câble D-Sub Cordon d'alimentation

Autres

Télécommande Piles (AAA X 2)

(Non disponible partout)

Tissu de nettoyage

Vendu séparément

Câble DVI Kit de fixation au mur Câble LAN

Kit de Support provisoire

Remarque

Le tissu de nettoyage est fourni uniquement avec les produits de couleur noire à finition haute brillance.

Votre écran LCD

Avant

Bouton MENU [MENU]

Ouvre le menu à l'écran et quitte le menu. Egalement utilisé pour quitter le menu

OSD ou revenir au menu précédent.

Boutons de navigation (haut-bas) / Boutons de chaînes

Se déplace verticalement d'une option de menu à une autre ou règle les valeurs de

menu sélectionnées.

Introduction

/ Si les fonctions OSD ne sont pas affichées, appuyez sur le bouton pour régler les

chaînes.

Bouton Gauche-Droite / Bouton Volume

Se déplace horizontalement d'une option de menu à une autre ou règle les valeurs

de menu sélectionnées. Si les fonctions OSD ne sont pas affichées, appuyez sur le

bouton pour régler le volume.

Bouton ENTER [ENTER]

Permet d'activer un élément de menu mis en surbrillance.

Bouton SOURCE [SOURCE]

SOURCE llume l’indicateur du signal d’entrée en cours de présentation. Le

changement de source n'est possible que pour les appareils externes connectés au

moniteur.

[PC] → [DVI] → [AV] → [HDMI] → [MagicInfo] → [TV]

D.MENU

Ouvre le D.MENU à l'écran.

Bouton de mise sous tension [ ]

Appuyez sur ce bouton pour allumer et éteindre l'écran.

Capteur de luminosité

La fonction Capteur de luminosité du produit détecte automatiquement la lumi-

nosité environnante à l'aide d'un détecteur et ajuste la luminosité en conséquence.

Voyant d'alimentation

Indique que le Mode d'économie est en position normale ou Puissance.

Remarque

Reportez-vous à Mode Economie d'énergie décrit dans le manuel pour plus d'in-

formations sur la fonction d'économie d'énergie. Pour économiser de l'énergie,

éteignez votre moniteur lorsque vous ne l'utilisez pas pendant de longues périodes.

Capteur télécommande

Orientez la télécommande en direction de ce point sur le Moniteur.

Arrière

Remarque

Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie

d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vo us ne vous en servez pas

ou quand vous absentez pour un long moment.

Introduction

POWER S/W ON [ │ ] / OFF [O]

Allume et éteint le moniteur.

POWER IN

Cordon d'alimentation, connecte le moniteur et la

prise murale.

RS232C OUT/IN (port série RS232C)

programme port MDC (Multi Device Control)

DVI / PC / HDMI IN [DVI/PC/HDMI AUDIO

IN] (PC/DVI/HDMI (Terminal de connexion au-

dio (entrée))

DVI / PC / HDMI IN [HDMI]

Reliez la borne HDMI située à l'arrière de votre

moniteur à la borne HDMI de votre périphérique

de sortie numérique à l'aide d'un câble HDMI.

DVI / PC / HDMI IN [RGB] (Connexion vid-

éo PC)

Utilisation d'un 15 broches D-Sub mode PC (PC

analogue)

DVI / PC / HDMI IN [DVI] (Connexion vidéo

PC)

Utilisation d'un DVI-D vers DVI-D - mode DVI

(PC numérique)

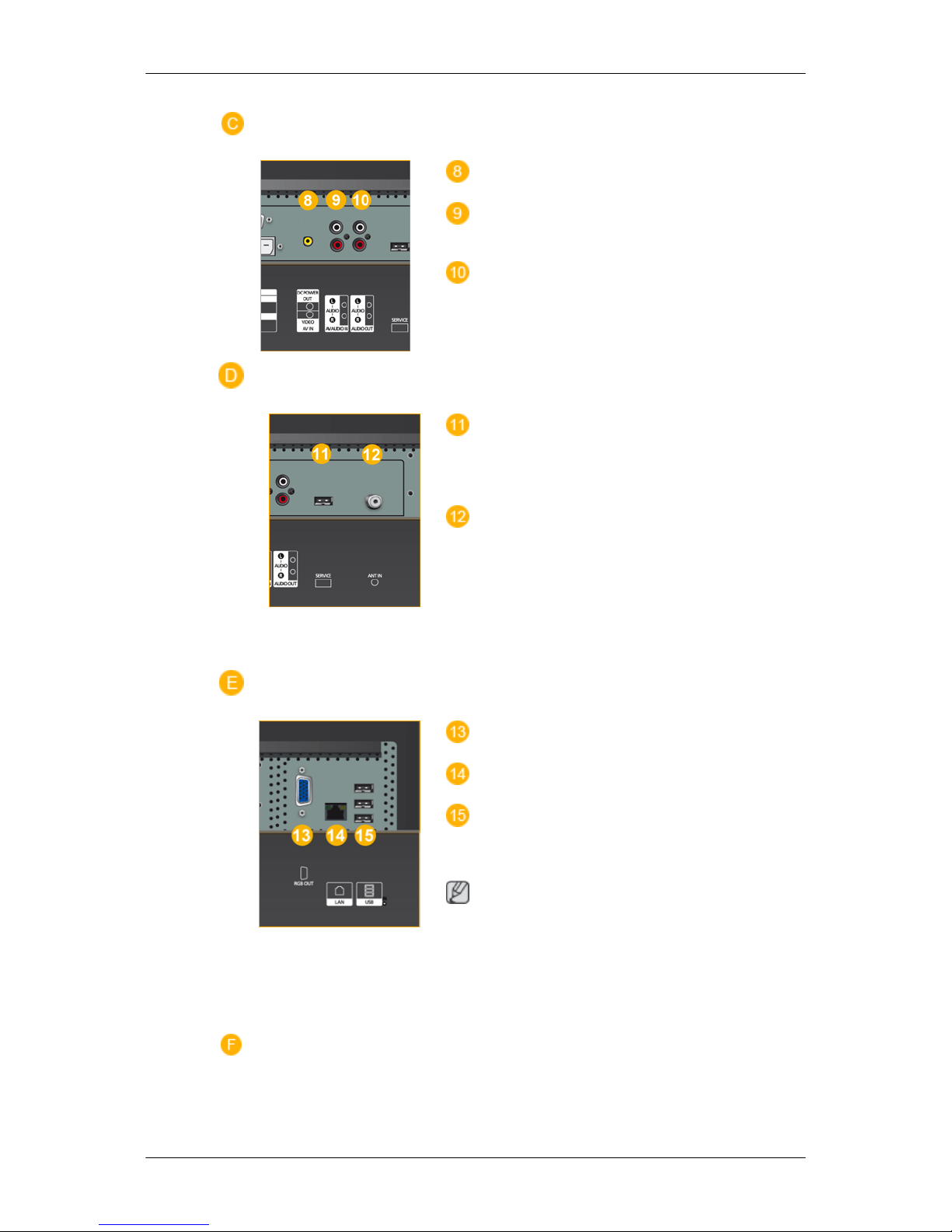

Introduction

AV IN [VIDEO] (Connexion vidéo )

AV AUDIO IN [L-AUDIO-R](Connexion

MONITOR audio (entrée))

AUDIO OUT [L-AUDIO-R] (terminal con-

nexion audio du moniteur (sortie))

SERVICE

Il s’agit d’un terminal réservé utilisé pour le dé-

pannage.

ANT IN

Connectez le câble CATV ou le câble d'antenne

de télévision au port "ANT IN" à l'arrière de

l'écran LCD. Veillez à utiliser un câble d'antenne

pour téléviseur (vendu séparément) comme câble

d'antenne.

RGB OUT

LAN (Connexion LAN)

USB(Connexion USB)

Compatible clavier/souris, périphérique de stock-

age de masse.

Remarque

Le nombre de moniteurs pouvant être connectés

à une sortie de boucle diffère en fonction de la

configuration, notamment du câble, de la source

du signal, etc. Pour éviter toute dégradation du

câble ou de la source du signal, il est conseillé de

ne pas connecter plus de 10 moniteurs.

Introduction

Verrou Kensington

Le verrou Kensington est un périphérique utilisé

pour fixer physiquement le système lorsque vous

l'utilisez dans un lieu public. Le dispositif de ver-

rouillage est fourni séparément. L’aspect global

et la méthode de verrouillage peuvent différer de

ceux présentés sur l’illustration, selon le fabri-

cant. Consultez le manuel fourni avec le verrou

Kensington pour obtenir des instructions d’uti-

lisation. Le dispositif de verrouillage est fourni

séparément.

Remarque

L'emplacement du verrou Kensington peut varier

en fonction du modèle.

Utilisation du verrou antivol

Kensington

1. Insérez le dispositif de verrouillage dans la

fente Kensington de l'écran LCD ( ), puis

tournez-le dans le sens du verrouillage

( ).

2. Branchez le câble du verrou Kensington.

3. Fixez le verrou Kensington sur un bureau ou

tout autre objet lourd inamovible.

Remarque

Reportez-vous à Connexion des câbles pour plus d'informations sur la connexion des câbles.

Télécommande

Remarque

Les performances de la télécommande peuvent être affectées par une télévision ou d'autres appareils

électroniques fonctionnant près du moniteur. Les disfonctionnements sont dus aux interférences de

fréquences.

Introduction

POWER

OFF

Number Buttons

Bouton DEL

+ VOL -

MUTE

TV/DTV

INFO

BOUTONS DE COULEUR

TTX/MIX

STILL

AUTO

S.MODE

MDC

LOCK

SOURCE

ENTER/PRE-CH

CH/P

D.MENU

GUIDE

RETURN

Haut - Bas et Gauche-Droite

EXIT

SRS

MagicInfo

P.MODE

DUAL/MTS

PIP

SWAP

1. POWER Allume le moniteur.

2. Off Eteint le moniteur.

3. Number Buttons Permet de changer de chaîne.

Introduction

4. Bouton DEL

Le bouton "-" fonctionne uniquement pour le mode DTV. Il per-

met de sélectionner MMS (multicanaux) pour un téléviseur nu-

mérique (DTV).

5. + VOL - Règle le volume audio.

6. MUTE Il suspend (mode muet) la sortie audio temporairement .S'affiche

dans le coin inférieur gauche de l'écran.Le son est à nouveau actif

si vous appuyez sur le bouton MUTE (Silence) ou - VOL + en

mode Mute (Silence).

7. TV/DTV Sélectionne directement le téléviseur et le mode DTV.

8. MENU Ouvre le menu à l'écran et quitte le menu ou ferme le menu de

réglage.

9. Permet d'activer un élément de menu mis en surbrillance.

10. INFO Les informations sur l'image en cours sont affichées dans le coin

supérieur gauche de l'écran.

11.COLOR BUTTONS Permet d'ajouter ou de supprimer des chaînes et d'en mémoriser

dans la liste des chaînes favorites du menu "Liste des chaînes".

12. TTX/MIX Les chaînes de télévision fournissent des services d'informations

écrites via le Télétexte.

- Boutons de télétexte

Pour plus d'informations > TTX / MIX

13.STILL Appuyez une fois sur le bouton pour figer l'écran. Appuyez de

nouveau sur le bouton pour annuler l'action.

14.AUTO Il permet de régler l’affichage écran automatiquement. (PC) En

modifiant la résolution dans le panneau de configuration, un

ajustement automatique est effectué.

15. S.MODE Lorsque vous appuyez sur ce bouton, le mode audio en cours est

affiché en bas à gauche de l’écran. Le moniteur comprend un am-

plificateur haute fidélité intégré. Appuyer de nouveau sur le bou-

ton pour passer d'un mode préconfiguré à l'autre. ( Standard →

Musique → Cinéma → Parole → Personnalisé )

16.MDC Bouton de lancement rapide MDC.

17.LOCK Ce bouton active ou désactive toutes les touches de fonction de la

télécommande et du moniteur, à l'exception des touches de mise

sous tension et LOCK.

18. SOURCE Appuyez sur ce bouton pour changer la SOURCE du signal d'en-

trée.

La modification de la SOURCE n'est possible que pour les pé-

riphériques externes connectés à l'écran.

19. ENTER/PRE-CH Ce bouton permet de revenir à la chaîne précédente.

20. CH/P En mode TV, sélectionnez TV channels (Chaînes de télévision).

Introduction

21.D.MENU Ecran de menu DTV

22.GUIDE Ecran du guide électronique des programmes (EPG)

23. RETURN Revient au menu précédent.

24. Haut - Bas et Gauche-Droite Se déplace horizontalement ou verticalement d'une option de

menu à une autre, ou règle les valeurs de menu sélectionnées.

25. EXIT Ferme l'écran de menu.

26. SRS Non disponible.

27.MagicInfo Bouton de lancement rapide MagicInfo .

28. P.MODE Lorsque vous appuyez sur ce bouton, le mode d'image actuel s'af-

fiche dans la partie centrale inférieure de l'écran.

TV / AV / HDMI P.MODE

Le moniteur a quatre paramétrages automatiques de l'image. Puis

appuyez de nouveau sur ce bouton pour afficher les différents

modes prédéfinis. ( Dynamique → Standard → Cinéma →

Personnalisé )

PC / DVI / MagicInfo: M/B (MagicBright)

MagicBright est une fonctionnalité qui garantit un environne-

ment d'affichage idéal selon le contenu de l'image regardée. Puis

appuyez de nouveau sur ce bouton pour afficher les différents

modes prédéfinis. (Loisirs → Internet → Texte → Personnal-

isé )

29. DUAL/MTS DUAL-

Utilice el botón DUAL en el mando a distancia para seleccionar

Estéreo o Mono cuando el monitor está en el modo TV o Radio

FM.

MTS-

Lorsque vous appuyez sur ce bouton, le mode audio en cours est

affiché en bas à gauche de l’écran. (Seulement sur l’Ecran TV).

Type audio Mode_MTS/S Par défaut

FM Stéréo Mono Mono Modification

manuelle

Stéréo Mono ↔ Stéréo

SAP Mono ↔ SAP Mono

30. PIP Appuyez sur ce bouton pour contrôler la fenêtre PIP.

- Cette fonction n'est pas disponible sur ce moniteur.

31.SWAP Echange du contenu des images main et PIP. L’image de la fenêtre

PIP apparaît sur l’écran principal et celle de l’écran principal ap-

paraît dans la fenêtre PIP.

Introduction

Otros manuales para SyncMaster 400CXN

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Monitor de Samsung

Samsung

Samsung HLP4663W - 46" Rear Projection TV Manual de usuario

Samsung

Samsung S32C39 Series Manual de usuario

Samsung

Samsung PS42P4A1X Manual de usuario

Samsung

Samsung SyncMaster 1100P Manual de usuario

Samsung

Samsung 400PX - SyncMaster - 40" LCD Flat Panel... Manual de usuario

Samsung

Samsung QB43R Manual de usuario

Samsung

Samsung 245T - SyncMaster - 24" LCD Monitor Manual de usuario

Samsung

Samsung J791 Manual de usuario

Samsung

Samsung SyncMaster SM400MX-2 Manual de usuario

Samsung

Samsung STM-19LA/17LA Manual de usuario

Samsung

Samsung S22E650D Manual de usuario

Samsung

Samsung SyncMaster 245BPLUS Manual de usuario

Samsung

Samsung SyncMaster 510 MP Manual de usuario

Samsung

Samsung SyncMaster B2230HD Manual de usuario

Samsung

Samsung C24T55 Series Manual de usuario

Samsung

Samsung SyncMaster 173MP Manual de usuario

Samsung

Samsung 520DXN - SyncMaster - 52" LCD Flat Panel... Guía del usuario

Samsung

Samsung SyncMaster 540B Manual de usuario

Samsung

Samsung T27B750ND Manual de usuario

Samsung

Samsung UltraView iAP-4000W Manual de usuario

Samsung

Samsung S24C570HL Manual de usuario

Samsung

Samsung SyncMaster FX2490HD Manual de usuario

Samsung

Samsung S22C300H Guía del usuario

Samsung

Samsung SMT-1914 Manual de usuario

Manuales populares de Monitor de otras marcas

Linear Acoustic

Linear Acoustic LQ-1000 Manual de usuario

AOC

AOC I2579V Manual de usuario

Gateway

Gateway FPD1520 Manual de usuario

Furuno

Furuno Mu 120c Manual de usuario

Asus

Asus VB171D - 17" LCD Monitor Manual de usuario

Dell

Dell S2230MX Instrucciones de uso

Philips

Philips 107C64 Manual de usuario

Dell

Dell S2409WFP Manual de usuario

EverFocus

EverFocus EN-7517E Manual de usuario

Panasonic

Panasonic TH152UX1 - 152" PLASMA TV Manual de usuario

Dell

Dell Precision 7680 Manual de instrucciones

LG 50PM1M - - 50" Plasma Panel Manual de usuario

Bosch

Bosch DDU 9 Manual de usuario

Acer

Acer A231HL Manual de usuario

Philips

Philips 86BDL4152T Manual de usuario

NEC

NEC AccuSync LCD5V Manual de usuario

Emay

Emay SleepO2 Manual de usuario

IBM

IBM 6360 Instrucciones de instalación
