INSTALLATIONSANLEITUNG
Installationsanleitung
Raumthermostat
Deutsch
Installation manual
Room thermostat
English
Manuale d’installazione
Termostato ambiente
Italiano
Manuel d'installation
Thermostat d’ambiance
Français
Montagehandleiding
Kamerthermostaat
Nederlands
Manual de instalación
Termostato de la habitación
Español
Manual de instalação
Termóstato de ambiente
Portugues
Montaj kılavuzu
Oda termostatı
Türkçe
Manual de instalare
Termostat de încăpere
română
RKRTR
EKRTETS
Raumthermostat
1O_IM_4PW50084-1.book Page 1 Monday, October 20, 2008 8:58 AM
60
12534
87
170
161
28 50
±1.5 m
1.5 m
±1.5 m
12
3
45
>0.2 m
>0.2 m
>0.2 m
>0.2 m
3
1
2
4
5
1O_IM_4PW50084-1.book Page 1 Monday, October 20, 2008 8:58 AM
RKRTR + EKRTETS
Raumthermostat
4PW50084-1
Installationsanleitung
1
Inhaltsverzeichnis
1. Einleitung ...............................................................................2
2. EKRTETS installieren als Sensor für die Bodentemperatur...3
3. RKRTR installieren.................................................................6
4. Im Installationsmenü Codes festlegen .................................16
5.Technische Daten.................................................................25
RKRTR
EKRTETS Raumthermostat Installationsanleitung
Lesen Sie diese Anleitung aufmerksam durch, bevor
Sie die Einheit in Betrieb nehmen. Werfen Sie die
Anleitung nicht weg. Bewahren Sie sie auf, damit Sie
später darin nachschlagen können.
Unsachgemäße Installation oder Befestigung der
Einheit oder der Zubehörteile kann zu elektrischem
Schlag, Kurzschluss, Auslaufen von Flüssigkeit, Brand
oder anderen Schäden führen. Achten Sie darauf, nur
von Rotex hergestellte Zubehörteile zu verwenden, die
speziell für den Gebrauch mit der Anlage konstruiert
sind. Und lassen sie diese nur von einem Fachmann
installieren.
Bei Fragen zur Installation oder zum Betrieb wenden
Sie sich bitte an Ihren Händler.Von ihm erhalten Sie die
richtigen Ratschläge und Informationen.
1O_IM_4PW50084-1.book Page 1 Monday, October 20, 2008 8:58 AM
Installationsanleitung
2
RKRTR + EKRTETS
Raumthermostat
4PW50084-1
1. Einleitung
Der Raumthermostat RKRTR kann nur zur Regelung von
Bodenheizungen verwendet werden, die nur zum Heizen oder
zum Heizen und Kühlen konzipiert sind.
Er wird typischerweise an der Inneneinheit installiert. Siehe
auch "Typische Anwendungsbeispiele" im Installationshandbuch
der Inneneinheit.
■
Bei einer Bodenheizungsanlage, die nur heizt aber nicht
kühlt, kann der Raumthermostat auch an dem einen motori-
sierten Ventil für den Bodenheizungskreislauf installiert
werden.
■
Wenn eine Bodenheizung, die nur heizt, aber nicht kühlt, in
Kombination mit Ventilator-Konvektoren betrieben wird, dann
sollte jeder einzelne Ventilator-Konvektor seinen eigenen
dedizierten Thermostat haben.
Optional kann der externe Temperatursensor EKRTETS am
Thermostat angeschlossen werden. Der Sensor fungiert dann
als:
■
externer Sensor zur Erfassung der Außentemperatur, um in
Abhängigkeit von der Außentemperatur die Raumtemperatur
zu regulieren (statt den Temperatursensor innerhalb des
Thermostaten dazu zu benutzen). In diesem Fall installieren
Sie den Temperatursensor dort, wo die Außentemperatur am
besten gemessen wird, um die Heizung zu regulieren.
■
Bodentemperatursensor zum Kontrollieren der
Bodentemperatur. In diesem Fall installieren Sie den
Temperatursensor im Boden (siehe "EKRTETS installieren
als Sensor für die Bodentemperatur" auf Seite 3).
1O_IM_4PW50084-1.book Page 2 Monday, October 20, 2008 8:58 AM
RKRTR + EKRTETS
Raumthermostat
4PW50084-1
Installationsanleitung
3
2. EKRTETS installieren
als Sensor für die Bodentemperatur
Da der Temperatursensor EKRTETS im Boden zu installieren
ist, sollte die Installation rechtzeitig eingeplant und durchgeführt
werden.
Wird EKRTETS als Boden-Temperatursensor installiert, sollte
der Thermostat RKRTR an der Wand angebracht werden. Siehe
"Wandmontage" auf Seite 6.
1
Bei der Auswahl des Installationsortes des Thermostats
beachten Sie auch die Vorschläge, die dazu gemacht
werden.
Siehe Abbildung 3.
HINWEIS
Das nachfolgend beschriebene Installations-
verfahren ist nur beispielgebend. Die Situation, die
bei Ihnen vorliegt, kann sich von der unterscheiden,
die hier beschriebenen ist.
1O_IM_4PW50084-1.book Page 3 Monday, October 20, 2008 8:58 AM
Installationsanleitung
4
RKRTR + EKRTETS
Raumthermostat
4PW50084-1
2
Den Temperatursensor EKRTETS in einen elektrischen
Stromkreis (
∅
16 mm maximal) integrieren, der in der
Bodenkonstruktion installiert ist - siehe unten.
Den Kanal für die elektrische Leitung des Temperatur-
sensors in der Weise abdichten, dass der Thermostat gegen
heißen Luftstrom geschützt ist und es möglich ist, den
Temperatursensor bei Bedarf auszuwechseln.
3
Das Kabel zum Temperatursensor durch den Kabelkanal
führen, bis er an der Abdichtung anlangt.
1
Thermostat
2
Kabelkanal für die elektrische Leitung des Temperatursensors
(Ø16 mm maximal)
3
Temperatursensor EKRTETS (in abgedichtetem Kabelkanal
steckend)
4
Wasserrohre
1
2
34
1O_IM_4PW50084-1.book Page 4 Monday, October 20, 2008 8:58 AM
RKRTR + EKRTETS
Raumthermostat
4PW50084-1
Installationsanleitung
5
4
Schließen Sie das Temperatursensorkabel am Thermostat
an. Sie dazu die Beschreibung in "Wandmontage" auf
Seite 6.
HINWEIS
Installieren Sie den Temperatursensor so nah wie
möglich am Einlass des Bodenheizungs-Kreislaufs.
1O_IM_4PW50084-1.book Page 5 Monday, October 20, 2008 8:58 AM
Installationsanleitung
6
RKRTR + EKRTETS
Raumthermostat
4PW50084-1
3. RKRTR installieren
Sie können den Thermostat RKRTR an der Wand anbringen
oder ihn auf einem Tisch oder einer ähnlichen Unterlage
platzieren.
3.1. Wandmontage
Der Thermostat RKRTR kann mit den mitgelieferten Schrauben
und Dübeln an der Wand angebracht werden. Siehe
Abbildung 1.
Das ist besonders dann sinnvoll, wenn Sie das optionale Gerät
EKRTETS als externen Temperatursensor installieren wollen.

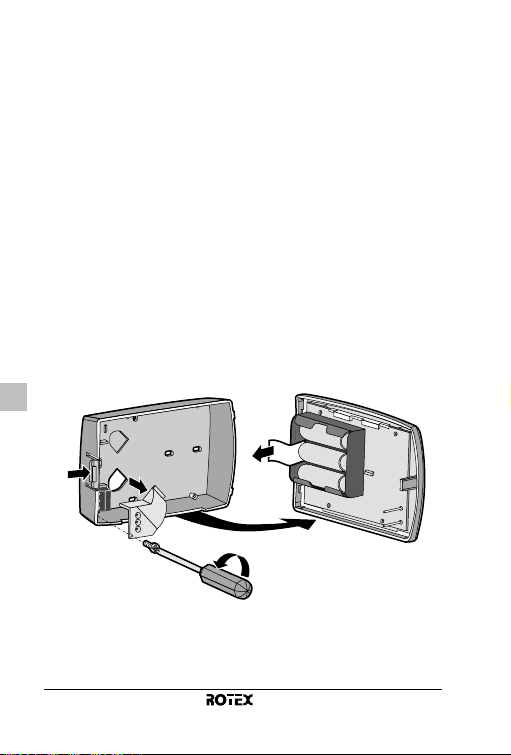

1
Am Thermostat links vorsichtig auf die Abdeckung drücken.
2
Die Frontabdeckung zum eigenen Körper hin ziehen und
abnehmen.
3
Optional beim EKRTETS: In der unteren linken Ecke des
hinteren Teils des Thermostats die Schraube des
Kabelhalters lösen und den transparenten Kabelschutz
entfernen.
4
Die Batterie-Isolierung entfernen.
5
Löcher in die Wand bohren mit Abständen gemäß der
Abmessungen des Thermostats. Dann die mitgelieferten
Dübel in die Löcher stecken.
Siehe Abbildung 4 (Maßeinheit: mm).
3
3
2
1
4
3
1O_IM_4PW50084-1.book Page 6 Monday, October 20, 2008 8:58 AM
RKRTR + EKRTETS
Raumthermostat
4PW50084-1
Installationsanleitung
7
6

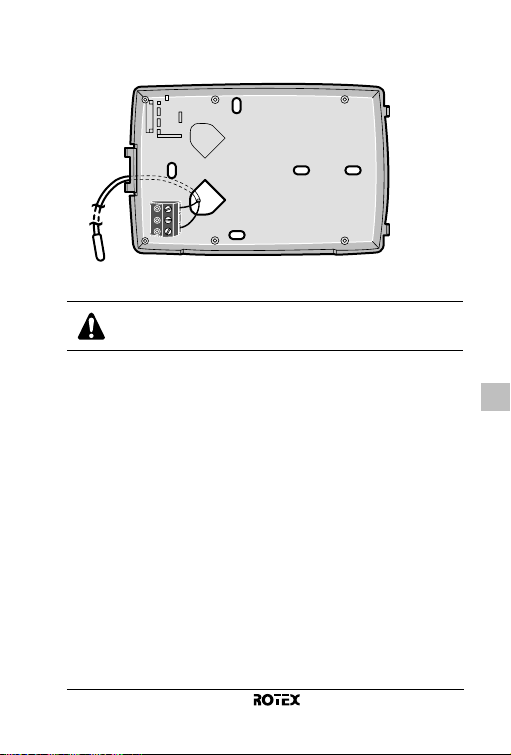

Optional können Sie das Kabel zum Temperatursensor
(EKRTETS) durch die Rückwand des Thermostats führen
und so verlegen wie unten gezeigt.
7
Den Thermostat mit den mitgelieferten Schrauben befestigen.
8
Optional - bei Anschluss des optionalen Temperatursensors
EKRTETS - den transparenten Kabelschutz wieder an seine
Platz setzen und den Kabelschutz mit der Schraube
befestigen.
9
Die Thermostat-Abdeckung wieder anbringen.
10
Von der LCD-Anzeige die Schutzfolie entfernen.
Achten Sie beim Befestigen darauf, dass die Kabel
nicht eingeklemmt werden.
1O_IM_4PW50084-1.book Page 7 Monday, October 20, 2008 8:58 AM
Installationsanleitung
8
RKRTR + EKRTETS
Raumthermostat
4PW50084-1
3.2. Tisch-Platzierung des Thermostats
Nur dann, wenn der optionale externe
Temperatursensor EKRTETS nicht
angeschlossen ist, kann der
Thermostat RKRTR auf einem Tisch
oder einer ähnlichen Unterlage
platziert werden.
In diesem Fall ist keine Installation
oder Befestigung erforderlich. Dann
arbeitet der Thermostat drahtlos, d.h.
per Funk. Er kann dann in seine
Tischhalterung gesetzt werden und
diese können Sie an beliebiger Stelle
im Haus platzieren.
Die Batterie-Isolierung entfernen und die Schutzfolie von der
LCD-Anzeige abziehen - siehe in "Wandmontage" auf Seite 6
beschrieben.
1O_IM_4PW50084-1.book Page 8 Monday, October 20, 2008 8:58 AM
