Rollei 22731 Manual de usuario

www.rollei.de

BEDIENUNGSANLEITUNG

IN DEUTSCH

INSTRUCTION MANUAL

IN ENGLISH

L-Winkel / L-Bracket

für / for Nikon Z6/Z7

Rollei L-Winkel

Dieser L-Winkel ist kompatibel mit den Kameras Z6 und Z7 von Nikon und kann an

beiden Kameras gleichermaßen befestigt werden. Mit dem L-Winkel wird der Wechsel

Ihrer Kamera vom Quer- ins Hochformat jetzt zum absoluten Kinderspiel. Das Einsatz-

feld ist sehr breit, vor allem in der Studio-Fotograﬁe, in der Landschaftsfotograﬁe und

in der Makrofotograﬁe. Mit unserem kameraspeziﬁschen L-Winkel haben Sie die Mög-

lichkeit Ihre Nikon Z6 oder Z7 im vollen Funktionsumfang zu nutzen. Der Winkel kann

so dauerhaft an Ihrer Kamera verbleiben und ist mit allen Stativköpfen kompatibel, die

den Arca-Swiss-Standard nutzen.

Produkt-Highlights

• Vollzugriff auf Batteriefach

• Zugang zu Bedienelementen und Anschlüssen der Kamera

• Schnell von Hoch- ins Querformat wechseln

• Zusätzliches Gewinde zur Montage von Zubehör

• Anti-Rutsch-Beschichtung und Sicherungsstift zur genauen Montage

• Arca-Swiss kompatibel

• Gefertigt aus Aluminium

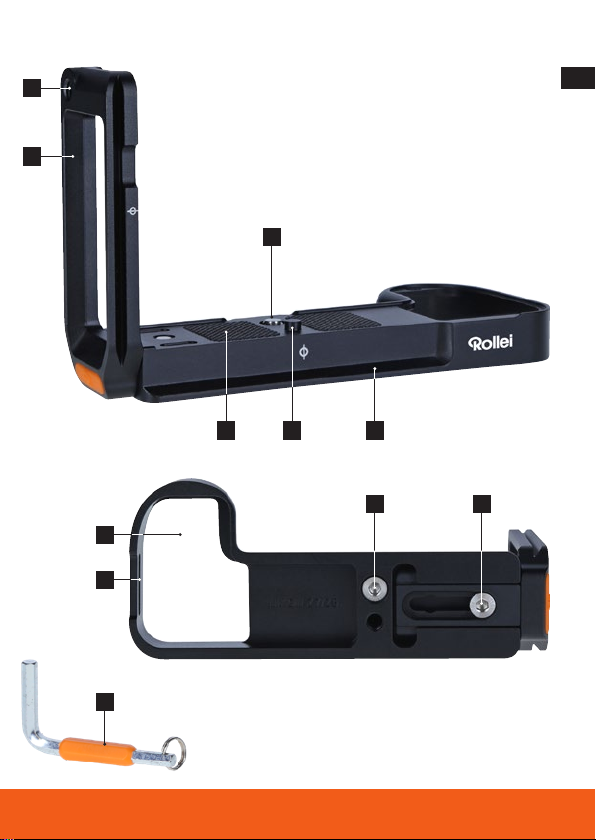

Bestandteile des L-Winkels

1/4 Zoll Gewinde zum Anschluss von Zubehör, wie Mikrofonen, LED-Leuchten, etc.

Arca-Swiss kompatible vertikale Schiene

1/4 Zoll Schraube zur Montage der Kamera

Gummi-Pad für mehr Stabilität

Sicherungsstift für den korrekten Sitz

Arca-Swiss-kompatible horizontale Schiene

Öffnung für Batteriefach

Aussparung für Tragegurt oder Handschlaufe

Befestigungsschraube zur Justage der vertikalen Schiene

Inbusschlüssel

DEUTSCH

3 9

Rollei L-Winkel

5 64

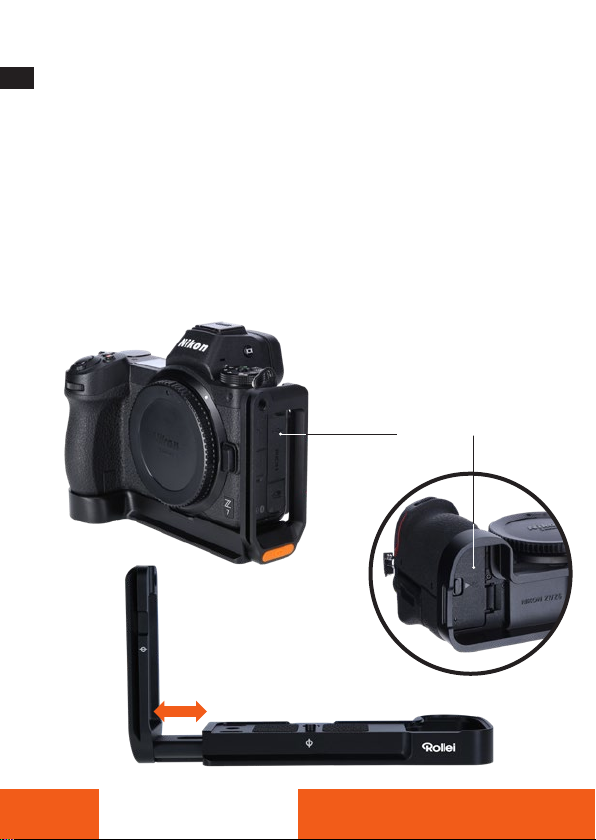

Montage an der Kamera

1. Reinigen Sie vor der Installation die Unterseite Ihrer Kamera.

2. Der L-Winkel für die Nikon Z6/Z7 lässt sich nur in eine Richtung montieren, sodass

die vertikale Schiene auf der rechten Seite der Kamera ist, wenn Sie von vorne auf

die Kamera schauen (wie im Bild gezeigt).

3. Achten Sie darauf, dass der Sicherungsstift in die dafür vorgesehene Aussparung

Ihrer Kamera gesteckt wird. So wird garantiert, dass der L-Winkel korrekt sitzt.

4. Benutzen Sie den beiliegenden Inbusschlüssel, um den L-Winkel mit der Kamera zu

verbinden. Ziehen Sie die Schraube anschließend fest.

5. Stellen Sie sicher, dass der L-Winkel fest an Ihrer Kamera montiert ist. Ihre Kamera

mit L-Winkel ist nun einsatzbereit.

Anschlüsse

der Kamera

Batteriefach

DEUTSCH

Allgemeine Hinweise

• Die vertikale Schiene können Sie je nach Bedarf auch zum Beispiel 1 cm vom Kamera-

gehäuse weg befestigen. Je nach verwendetem Anschlusskabel kann dies nötig sein.

• Ist der L-Winkel montiert, so können Sie das Batteriefach der Kamera öffnen und die

Batterie mit montiertem Winkel wechseln.

• Ziehen Sie die Montageschraube nicht zu fest an um eine Beschädigung an Ihrer

Kamera zu vermeiden.

• Achten Sie darauf, dass Sie die Kamera fest in den Händen halten, während Sie den

L-Winkel montieren.

Technische Daten

L-Winkel

Gewicht 135 g

L x B x H (horizontale Schiene) 136 x 63 x 18 mm

L x B x H (vertikale Schiene) 92 x 37 x 9 mm

Auszugbereich untere Platte 23 mm

Anschlüsse 1/4 Zoll Kameraschraube | 1/4 Zoll Gewinde

Kompatibilität Arca-Swiss

Material Aluminium

ENGLISH

Rollei L-bracket

This L-bracket is compatible with Nikon‘s Z6 and Z7 cameras and can be attached to

both cameras equally. With the L-bracket, changing your camera from landscape to

portrait format is totally easy. The ﬁeld of application is very broad, especially in studio

photography, landscape photography and macro photography. With our camera spe-

ciﬁc L-bracket you have the possibility to use your Nikon Z6 or Z7 in its full functional

range. The angle can thus remain permanently on your camera and is compatible with

all tripod heads that use the Arca-Swiss standard.

Product highlights

• Full access to battery compartment

• Access to camera controls and connections

• Switch quickly from portrait to landscape format

• Additional thread for mounting accessories

• Anti-slip coating and safety pin for precise assembly

• Arca-Swiss compatible

• Made of aluminum

Components of the L-bracket

1/4 inch thread for connecting accessories such as microphones, LED lights, etc.

Arca-Swiss compatible vertical rail

1/4 inch screw for mounting the camera

Rubber pad for more stability

Safety pin for correct ﬁt

Arca-Swiss compatible horizontal rail

Opening for battery compartment

Recess for carrying or hand strap

Mounting screw for adjusting the vertical rail

Allen key

3 9

Rollei L-bracket

5 64

ENGLISH

Mounting on the camera

1. Clean the bottom of your camera before installation.

2. The L-bracket for the Nikon Z6/Z7 can only be mounted in one direction so that the

vertical rail is on the right side of the camera when you look at the camera from the

front (as shown in the picture).

3. Make sure that the safety pin is inserted into the recess provided on your camera.

This ensures that the L-bracket is correctly positioned.

4. Use the enclosed Allen wrench to connect the L-bracket to the camera.

Then tighten the screw.

5. Make sure that the L-bracket is ﬁrmly attached to your camera.

Your camera with L-bracket is now ready for use.

Camera

connections

Battery

compartment

General notes

• The vertical rail can also be ﬁxed, for example, 1 cm away from the camera body.

Depending on the connection cable used, this may be necessary.

• If the L-bracket is mounted, you can open the battery compartment of the camera and

change the battery with the bracket mounted.

• Do not overtighten the mounting screw to avoid damage to your camera.

• Make sure that you hold the camera ﬁrmly in your hands while mounting the

L-bracket.

Technical speciﬁcations

L-Bracket

Weight 135 g

L x W x H (horizontal rail) 136 x 63 x 18 mm

L x W x H (vertical rail) 92 x 37 x 9 mm

Pull-out area bottom panel 23 mm

Connections 1/4 inch camera screw | 1/4 inch thread

Compatibility Arca-Swiss

Material Aluminum

www.rollei.com

Rollei GmbH & Co. KG

In de Tarpen 42

22848 Norderstedt

Service-Hotline:

+49 40 270750277

@rollei_de

/rollei.foto.de
