Rocket Fish RF-UCPUCF Guía de inicio rápido

Refroidisseur universel d’UC

RF-UCPUCF Guide de l’utilisateur

08-1280_RF-UCPUCF - FR.fm Page 1 Wednesday, June 11, 2008 4:06 PM

08-1280_RF-UCPUCF - FR.fm Page 2 Wednesday, June 11, 2008 4:06 PM

RF-UCPUCF

Refroidisseur

universel d’UC

Rocketfish RF-UCPUCF

Table des matières

Introduction...........................................................3

Fonctionnalités.....................................................4

Installation du refroidisseur d’UC ..................6

FAQ.........................................................................15

Spécifications.....................................................15

Garantie limitée d’un an.................................17

Introduction

Félicitations d’avoir acheté ce produit

Rocketfish de haute qualité. Le modèle

RF-UCPUCF représente la dernière avancée

technologique dans la conception de

refroidisseurs universels d’UC et il a été conçu

pour des performances et une fiabilité

exceptionnelles.

08-1280_RF-UCPUCF - FR.fm Page 3 Wednesday, June 11, 2008 4:06 PM

Fonctionnalités

• Conception compacte pour HTPC (PC

pour cinéma maison) avec boîtier mince

• Solution de refroidissement complète

pour refroidir l’UC et les autres

composants

• Conception universelle pour prises d’UC

Intel LGA775 et AMD AM2/754/939/940

• Refroidissement à haut rendement

utilisant une base de cuivre pur à 100 %,

deux caloducs, des ailettes d’aluminium

et des entrées à flux multidirectionnel

• Facile à installer

• Ultra silencieux avec seulement 18 dBA à

800 tr/mn.

Contenu de la boîte

Refroidisseur d’UC (1)

08-1280_RF-UCPUCF - FR.fm Page 4 Wednesday, June 11, 2008 4:06 PM

RF-UCPUCF

Pâte thermoconductible (1)

Vis longues (4)

Plaques de rétention LGA

775 (2)

Petites vis (4)

Feutres souples

anti-vibrations (4)

Coussinets d’isolation (4)

Écrous (4)

08-1280_RF-UCPUCF - FR.fm Page 5 Wednesday, June 11, 2008 4:06 PM

Configuration système requise

• Processeur Intel LGA775 ou processeur

AMD AM2/754/939/940

Installation du refroidisseur

d’UC

Préparation à l'installation

Pour préparer l’installation :

1Sélectionner la plaque de rétention

correcte pour l’UC.

2Monter la plaque de rétention sur le

refroidisseur de l’UC.

Clé hexagonale (1)

Plaque métallique (1)

Patte de retenue K8 (1)

08-1280_RF-UCPUCF - FR.fm Page 6 Wednesday, June 11, 2008 4:06 PM

RF-UCPUCF

3Retirer le couvercle de protection du

dessous du refroidisseur de l’UC (A).

4Appliquer une fine couche de pâte

thermoconductible (B) sur la surface de

l’UC installée.

08-1280_RF-UCPUCF - FR.fm Page 7 Wednesday, June 11, 2008 4:06 PM

Installation du refroidisseur d’UC sur

une unité centrale Intel LGA775

Pour installer le refroidisseur d’UC sur une unité

centrale Intel LGA775 :

1Placer les quatre grandes vis (C) dans le

sens antihoraire sur les deux pattes de

retenue de l’UC LGA775 (D).

2Fixer les pattes de retenue sur le dessous

du refroidisseur d’UC en utilisant les

petites vis (E), avec les grandes vis

tournées vers le haut, puis insérer les

coussinets anti-vibrations (F) sur les vis.

08-1280_RF-UCPUCF - FR.fm Page 8 Wednesday, June 11, 2008 4:06 PM

RF-UCPUCF

3Retourner le refroidisseur d’UC et le

placer sur l’UC, en alignant les vis des

pattes de retenue sur les trous

d’installations sur la carte mère.

4Maintenir le refroidisseur d’UC en

position et retourner la carte mère.

Attention : Faire extrêmement attention de

ne pas endommager de composants en

manipulant la carte mère.

5Fixer les coussinets d’isolation (G) sur les

vis de montage des supports de

montage qui viennent sur la carte mère.

08-1280_RF-UCPUCF - FR.fm Page 9 Wednesday, June 11, 2008 4:06 PM

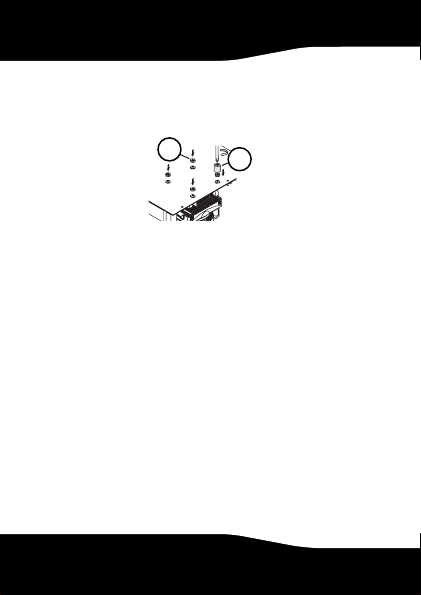

6Installer quatre écrous (H) sur les quatre

vis du support de montage, puis serrer

les écrous avec la clé hexagonale (J).

7Aller à « Connexion du câble du

ventilateur » à la page 14.
