Riello P 140 T/G Guía de inicio rápido

Istruzioni per installazione, uso e manutenzione

Montage und Bedienungs Anleitung

Manuel dÕentretien

Installation, use and maintenance instructions

Installatie-, gebruiks- en onderhoudsvoorschriften

Bruciatori di gasolio

…l-GeblŠsebrenner

Bržleurs Þoul

Oil burners

Stookoliebranders

2915552 5-98

CODE MODELLO - MODELL

MODELE - MODEL

TIPO - TYP

TYPE

3476813 P 140 T/G 476 M1

3476814 P 140 T/G 476 M1

3477713 P 200 T/G 477 M1

3477714 P 200 T/G 477 M1

3478921 P 300 T/G 478 M1

3478922 P 300 T/G 478 M1

3478923 P 300 T/G 478 M1

3478924 P 300 T/G 478 M1

3478925 P 300 T/G 478 M1

3478926 P 300 T/G 478 M1

3479321 P 450 T/G 479 M1

3479322 P 450 T/G 479 M1

3479323 P 450 T/G 479 M1

3479324 P 450 T/G 479 M1

DreistuÞg

Three-stage operation

Fonctionnement ˆ 3 allures

Funzionamento tristadio

Drietrapsbrander

ITALIANO

INDICE

1. DESCRIZIONE BRUCIATORE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

1.1 Materiale a corredo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2. DATI TECNICI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.1 Dimensioni dÕingombro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.2 Funzionamento e potenza bruciatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

2.3 Campi di lavoro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3. IMPIANTI IDRAULICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4. IMPIANTO ELETTRICO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4.1 Impianto elettrico eseguito in fabbrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4.2 Collegamenti elettrici alla morsettiera. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

5. SCELTA UGELLI, PRESSIONE POMPA, REGOLAZIONE TESTA DI COMBUSTIONE . . . . . . . . . . . . . . . 9

6. REGOLAZIONE SERRANDA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

7. QUADRO ELETTRICO. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

8. FUNZIONAMENTO BRUCIATORE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

8.1 Programma di avviamento del bruciatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

ITALIANO

1. DESCRIZIONE BRUCIATORE

1.1 MATERIALE A CORREDO

Per versioni con avviamento stella-triangolo

Tubi ßessibili. . . . . . . . . . . . . . . . . . . . . . . . . . . N

Nipples . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N

Viti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N

Schermo per ßangia. . . . . . . . . . . . . . . . . . . . . N

Ugelli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N

Avviatore motore * . . . . . . . . . . . . . . . . . . . . . . N

Passacavi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N

Prolunghe

( P 300 T/G, P 450 T/G: solo T.L.)

. . . . N

Elica

(P 450 T/G)

. . . . . . . . . . . . . . . . . . . . . . . . N

P 140 T/G - P 200 T/G

P 300 T/G - P 450 T/G

5 4

1 - Raccordo di aspirazione

2 - Raccordo di ritorno

3 - Regolatore pressione pompa

4 - Attacco manometro

(G 1/8 per P 140 T/G e P 200 T/G;

G 1/4 per P 300 T/G e P 450 T/G)

5 - Attacco vacuometro

(G 1/2 per P 140 T/G e P 200 T/G;

G 1/4 per P 300 T/G e P 450 T/G)

6 - Pulsante di sblocco telesalvamotore

(P 140 T/G, P 200 T/G, P 300 T/G)

7 - Morsettiera

8 - Pulsante di sblocco apparecchiatura con

segnalazione di blocco

9 - Passacavi

10 - Trasformatore

11 - Alberino regolazione testa di combustione

12 - Gruppo valvole con martinetti

13 - Quadro elettrico

Fig. 1

10 11

ITALIANO

2. DATI TECNICI

* Solo con avviatore stella-triangolo per P 450 T/G

2.1 DIMENSIONI DI INGOMBRO

* Ottenibile con distanziale da chiedere a parte

MODELLO P 140 T/G P 200 T/G P 300 T/G P 450 T/G

TIPO 476 M1 477 M1 478 M1 479 M1

POTENZA TERMICA 355

1660 kW 557

2370 kW 710

3560 kW 890

5340 kW

PORTATA 30

140 kg/h 47

200 kg/h 60

300 kg/h 75

450 kg/h

FUNZIONAMENTO Monostadio - Bistadio - Tristadio

COMBUSTIBILE Gasolio, viscositˆ max. a 20

C: 6 mm

/s (1,5

ALIMENTAZIONE ELETTRICA 3N ~ 50 Hz 400 / 230 V

3 ~ 50 Hz 230 V

MOTORE * 13,5 A / 230 V

8 A / 400 V

16,4 A / 230 V

9,5 A / 400 V

30 A / 230 V

17,5 A / 400 V

45 A / 230 V

26 A / 400 V

TRASFORMATORE DÕACCENSIONE Prim.: 2 A - Sec.: 2 x 6,5 kV - 35 mA

POTENZA ELETTRICA ASSORBITA 4,5 kW 5,5 kW 10 kW 15 kW

GRADO DI PROTEZIONE IP 40 secondo EN 60529 (IEC 529 - 1989)

CONFORMITË DIRETTIVE CEE 89/336 - 73/23

mm A B C D E F G H I L

P 140 T/G

765 365 890 253*-363-473 222 467 230 260 225 M14

P 200 T/G

795 396 890 281*-391-501 250 467 - 260 255 M16

P 300 T/G

858 447 1000 314*-444-574 295 496 - 260 300 M18

P 450 T/G

950 508 1070 346*-476-606 336 525 - 310 350 M20

Bruciatore

Foratura piastra

caldaia

ITALIANO

2.2 FUNZIONAMENTO E POTENZA DEL BRUCIATORE

POTENZA - PORTATA

P 140 T/G

TRISTADIO

MINIMA MASSIMA

kW kg/h kW kg/h

ugello : 1

stadio di funzionamento 355

545

+ 2

ugello : 2

stadio di funzionamento 664

1103

+ 2

+ 3

ugello : 3

stadio di funzionamento 830

1660

140

POTENZA - PORTATA

P 200 T/G

TRISTADIO

MINIMA MASSIMA

kW kg/h kW kg/h

ugello : 1

stadio di funzionamento 557

794

+ 2

ugello : 2

stadio di funzionamento 1067

1576

133

+ 2

+ 3

ugello : 3

stadio di funzionamento 1186

100

2372

200

POTENZA - PORTATA

P 300 T/G

TRISTADIO

MINIMA MASSIMA

kW kg/h kW kg/h

ugello : 1

stadio di funzionamento 712

1186

100

+ 2

ugello : 2

stadio di funzionamento 1245

105

2372

200

+ 2

+ 3

ugello : 3

stadio di funzionamento 1779

150

3558

300

POTENZA - PORTATA

P 450 T/G

TRISTADIO

MINIMA MASSIMA

kW kg/h kW kg/h

1°ugello : 1°stadio di funzionamento 890 75 1780 150

1°+ 2°ugello : 2°stadio di funzionamento 1780 150 3560 300

1°+ 2°+ 3°ugello : 3°stadio di funzionamento 2670 225 5340 450

ITALIANO

2.3 CAMPI DI LAVORO (secondo DIN 4787)

Pressione in camera di combustione - Portata massima

(3 ugelli funzionanti)

Quando il bruciatore funziona con un solo ugello, oppure con due, le condizioni di pressurizzazione sono pi•

favorevoli e non pongono problemi.

DIMENSIONI DELLA CAMERA DI COMBUSTIONE DI PROVA (ISO 5063 - 1978)

D- Diametro caldaia in cm

P- Posizione fondo mobile in m

Per la sporgenza della testa di combustione

seguire le indicazioni fornite dal costruttore

della caldaia.

Per caldaie con cassa fumo anteriore

eseguire una opportuna protezione in mate-

riale refrattario sulla parte della testa

sporgente in camera di combustione.

mbar

kg/h

ITALIANO

3. IMPIANTI IDRAULICI

Non si deve superare la depressione massima di 0,45 bar

(35 cm Hg). Oltre tale valore si ha liberazione di gas dal combustibile.

Si raccomanda che le tubazioni siano a perfetta tenuta.

Quando la cisterna • ad un livello inferiore del bruciatore, si

consiglia di far arrivare la tubazione di ritorno alla stessa

altezza della tubazione di aspirazione. In questo caso non •

necessaria la valvola di fondo.

Se la tubazione di ritorno arriva sopra il livello del com-

bustibile la valvola di fondo • indispensabile. Questa solu-

zione • meno sicura della precedente per la possibile man-

canza di tenuta della valvola.

H= Dislivello;

L= Lunghezza totale del tubo di aspirazione;

¿i= Diametro interno del tubo. I tubi in rame con ¿i14 mm

possono essere sostituiti con tubazioni in acciaio da G

1/2Ó ; i tubi in rame con ¿i16 e 18 mm possono essere

sostituiti con tubazioni in acciaio da G 3/4 Ó.

metri

P 140-200-300 T/G P 450 T/G

L metri L metri

¿i ¿i ¿i ¿i

14 mm 16 mm 16 mm 18 mm

0 20 40 20 40

0,5 25 45 25 45

1 30 50 30 50

1,5 35 55 35 55

2 40 60 40 60

metri

P 140-200-300 T/G P 450 T/G

L metri L metri

¿i

14 mm

¿i

16 mm

¿i

16 mm

¿i

18 mm

0 50 60 20 40

0,5 40 50 18 35

1 30 40 15 30

1,5 20 30 13 25

2 10 20 10 20

3 5 10 5 10

INNESCO POMPA:

Allentare il tappo dallÕattacco vacuometro (5, fig.1)

ed attendere la fuoriuscita del gasolio.

max. 10 m

Accertarsi, prima di mettere in funziona-

mento il bruciatore, che il tubo di ritorno

non abbia occlusioni. Un eventuale

impedimento provocherebbe la rottura

dellÕorgano di tenuta della pompa.

ATTENZIONE:

max 10 m

INNESCO POMPA:

Riempire la pompa dallÕattacco

vacuometro (5, fig.1), avviare il

bruciatore, sfiatare lÕaria dallÕat-

tacco manometro (4, fig.1) ed

attendere lÕinnesco della pompa.

Se avviene il blocco ripetere

lÕoperazione.

ITALIANO

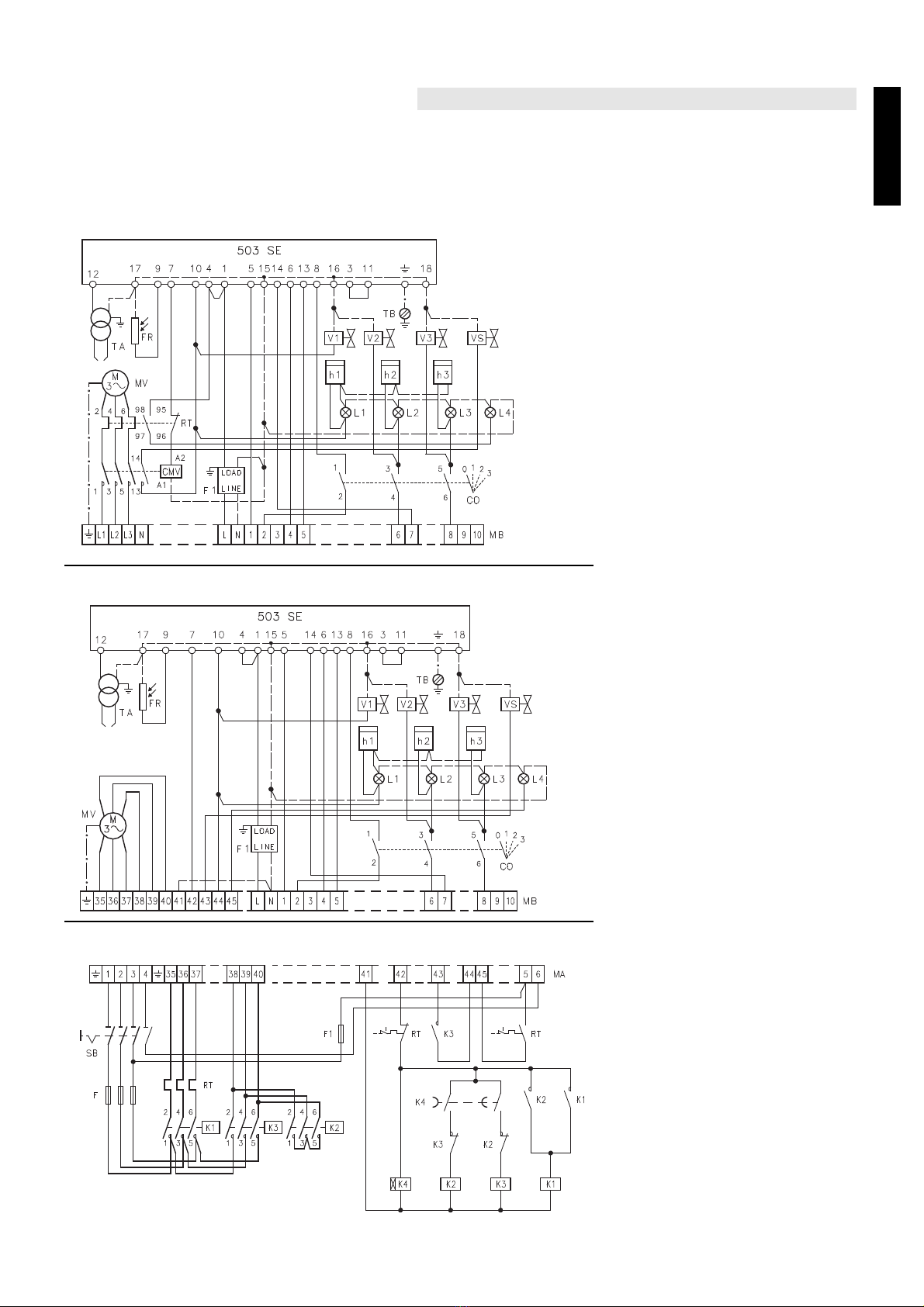

4. IMPIANTO ELETTRICO

4.1 IMPIANTO ELETTRICO ESEGUITO IN FABBRICA

LEGENDA SCHEMI (A) - (B)

CMV - Contattore motore

CO - Commutatore

FR - Fotoresistenza

F1 - Filtro antiradiodisturbi

h1,2,3 - Contaore di 1°, 2°, 3°stadio

L1,2,3 - Segnalazione di 1°, 2°, 3°sta-

dio

L4 - Segnalazione di blocco motore

MB - Morsettiera bruciatore

MV - Motore ventilatore

RT - Rel• termico

TA - Trasformatore dÕaccensione

TB - Terra bruciatore

VS - Valvola di sicurezza

V1,2,3 - Valvola di 1°, 2°, 3°stadio

LEGENDA SCHEMA (C)

F - Fusibili motore

F1 - Fusibile circuito ausiliario

MA - Morsettiera avviatore

K1 - Contattore di linea

K2 - Contattore di stella

K3 - Contattore di triangolo

K4 - Rel• temporizzatore per il passag-

gio da stella a triangolo(tarato in

fabbrica a 10 s.)

RT - Rel• termico -

Tarato in fabbrica a:

P 300 T/G: 9 A per 400 V

18 A per 230 V

P 450 T/G: 14 A per 400 V

24 A per 230 V

SB - Sezionatore con blocco porta

P 300 - 450 T/G AVVIAMENTO STELLA - TRIANGOLO

P140 - 200 - 300 T/G AVVIAMENTO DIRETTO

AVVIATORE STELLA - TRIANGOLO

(A)

(B)

(C)

ITALIANO

4.2 COLLEGAMENTI ELETTRICI ALLA MORSETTIERA

( a cura dellÕ installatore)

SCHEMA (A) - Allacciamento elettrico ai bruciatori

P 140-200-300 T/G con avviamento motore diretto

Sezione cavi

SCHEMA (B) - Allacciamento elettrico ai bruciatori

P 300-450 T/G con avviamento stella-triangolo

Sezione cavi

LEGENDA SCHEMI (A) - (B)

IN - Interruttore elettrico per arresto manuale

bruciatore

MA - Morsettiera avviatore

MB - Morsettiera bruciatore

S - Segnalazione di blocco a distanza

TL - Telecomando di limite:

ferma il bruciatore quando la temperatura

o la pressione in caldaia raggiunge il

valore prestabilito

TS - Telecomando di sicurezza:

interviene in caso di TL guasto

T2 - Telecomando di 2°stadio

T3 - Telecomando di 3°stadio

SCHEMA (C) - Taratura rel• termico

Serve ad evitare la bruciatura del motore per

un forte aumento dellÕassorbimento dovuto alla

mancanza di una fase.

¥Se il motore • alimentato a stella, 400 V, il cur-

sore va posizionato su ÒMINÓ.

¥ Se il motore • alimentato a triangolo, 230 V, il

cursore va posizionato su ÒMAXÓ.

Se la scala del rel• termico non comprende

lÕassorbimento di targa del motore a 400 V, la

protezione • assicurata lo stesso.

P 140 T/G P 200 T/G P 300 T/G

230 V 400 V 230 V 400 V 230 V 400 V

F A 25 25 35 25 63 50

Lmm22,5 2,5 4 2,5 6 4

P 300 T/G P 450 T/G

230 V 400 V 230 V 400 V

F A 50 35 63 50

Lmm26 4 10 6

LA mm24 2,5 6 4

P 140 - 200 - 300 T/G

AVVIAMENTO MOTORE DIRETTO

P 300 - 450 T/G

AVVIAMENTO STELLA - TRIANGOLO

(B)

RELEÕ TERMICO

(C)

Verificare il blocco oscurando la

fotoresistenza, dopo aver tolto il

coperchio della mensola.

ATTENZIONE: ALTA TENSIONE

NOTA:

(A)

ITALIANO

5. SCELTA UGELLI, PRESSIONE POMPA, REGOLAZIONE

TESTA DI COMBUSTIONE

¥Stabilire per prima la massima portata desiderata con tutti e tre gli ugelli fun-

zionanti.

¥Sulla base della portata massima scegliere, nella tabella A, la terna di ugelli

necessaria.

Utilizzare ugelli con angolo di polverizzazione 60°alla pressione di 12 bar.

Nel funzionamento tristadio, Þno a:

- 116 kg/h (P 140 T/G)

- 170 kg/h (P 200 T/G)

- 193 kg/h (P 300 T/G)

il 1°e 2°ugello non sono uguali al 3°. Questo per ottenere nel 1°e 2°stadio di funzionamento valori di CO2pi•

elevati, secondo norma DIN.

UGELLI CONSIGLIATI PER FUNZIONAMENTO TRISTADIO:

*La pressione della pompa • riferita a tre ugelli funzionanti.

Quando funzionano due ugelli, e pi• ancora un ugello solo, la pressione sale automaticamente.

UGELLI 60°PORTATA UGELLI 60°PORTATA

POMPA 12 BAR *TOTALE POMPA 12 BAR *TOTALE

GPH kg/h GPH kg/h

1°2°3°1°+2°+3°1°2°3°1°+2°+3°

6,5 6,5 3,5 71,1 10 10 5 107,3

7 7 4 77,2 10,5 10,5 5 111,7

7,5 7,5 4 81,6 10,5 10,5 6 115,9

8 8 4 85,8 11 11 6,5 122,3

8,3 8,3 4 88,4 12 12 6,5 130,9

8,5 8,5 4,5 92,3 12 12 7,5 135,2

9 9 5 98,7 13 13 7,5 143,8

9,5 9,5 6 107,4 13,8 13,8 7,5 150,7

9,5 9,5 8 115,9 13,8 13,8 10 161,3

9,5 9,5 9,5 122,4 13,8 13,8 12 169,9

10 10 10 128,7 13,8 13,8 13,8 177,6

10,5 10,5 10,5 135,3 14 14 14 180,3

11 11 11 141,6 15 15 15 193,2

15,3 15,3 15,3 197,1

1°

2°3°

P 140 T/G P 200 T/G

Otros manuales para P 140 T/G

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Quemador de Riello

Riello

Riello RS 70/EV Guía de inicio rápido

Riello

Riello RDB3.2 VORT 58 Guía de inicio rápido

Riello

Riello F15 Guía de inicio rápido

Riello

Riello PRESS 45 N 615 M Guía de inicio rápido

Riello

Riello RLS 310/EV O2 MX Manual de instrucciones

Riello

Riello RS 34 MZ Guía de inicio rápido

Riello

Riello RS 810/E BLU Manual de instrucciones

Riello

Riello DB 4 SE FGR Guía de inicio rápido

Riello

Riello PRESS 140 T/N ECO Guía de inicio rápido

Riello

Riello Gulliver RG0.2R Guía de inicio rápido

Riello

Riello DB 20 SE FGR TC FS1 FB A0 T150 Guía de inicio rápido

Riello

Riello RLS 310/E O2 MX Guía de inicio rápido

Riello

Riello ACQUAFUN2 11 Manual de usuario

Riello

Riello RG4S Guía de inicio rápido

Riello

Riello RS5F Guía de inicio rápido

Riello

Riello Gulliver BS3/M TXL Guía de inicio rápido

Riello

Riello RG2D Guía de inicio rápido

Riello

Riello RDB2.2 BX 15-20 Guía de inicio rápido

Riello

Riello CB 512/1 Guía

Riello

Riello RLAS 650/EV Guía de inicio rápido

Riello

Riello PRESS 45 N 615 M Guía de inicio rápido

Riello

Riello RLS 120/E FGR Guía de inicio rápido

Riello

Riello RS 55/E BLU Guía de inicio rápido

Riello

Riello 566M Guía de inicio rápido

Manuales populares de Quemador de otras marcas

True Induction

True Induction TI4B Manual de usuario

Weishaupt

Weishaupt WG20 Series Manual de usuario

Carolina Cooker

Carolina Cooker M116672 Manual de usuario

Unigas

Unigas HTP2000 Manual de usuario

baltur

baltur BT 250 DSG 4T Manual de usuario

muenkel design

muenkel design round burner Manual de usuario

Ecoflam

Ecoflam Multicalor 170.1 Manual de usuario

baltur

baltur BT 14 DSGW Manual de usuario

artisan

artisan Art-SB1 Guía

AESYS

AESYS TurboFire II Manual de usuario

IKEA

IKEA GRILLSKÄR Manual de usuario

RUSTA

RUSTA SAREK Manual de usuario

PROPOINT

PROPOINT 8933657 Manual de usuario

baltur

baltur TBL 1000 ME Manual de referencia

Riello Burners

Riello Burners P 200 P/G Guía de inicio rápido

WLD-TEC

WLD-TEC powerjet Manual de usuario

MSR

MSR DRAGONFLY Manual de usuario

baltur

baltur COMIST 23SP Manual de usuario
