Riello F5 Guía de inicio rápido

2902093 (12)

Manuel d’entretien

Installation, use and maintenance instructions

Istruzioni per installazione, uso e manutenzione

Instrucciones para la instalación, uso y mantenimiento

Bruciatori di gasolio

Brûleurs ﬁoul

Oil burners

Quemador de gasóleo

CODICE - CODE

CÓDIGO MODELLO - MODELE

MODEL - MODELO TIPO -TYPE

3451082 F5 462M

3451084 F5 462M

3451085 F5 462M

Funzionamento monostadio

Fonctionnement à 1 allure

One stage operation

Funcionamiento a 1 llama

2093

ITALIANO

CARATTERISTICHETECNICHE

■

Il bruciatore risponde al grado di protezione IP 40 secondo EN 60529.

■

Bruciatore con marcatura CE in conformità alle Direttive CEE: CEM 89/336/CEE, Bassa Tensione

73/23/CEE, Macchine 98/37/CEE e Rendimento 92/42/CEE.

TIPO 462M

Potenza termica - Portata 30 ÷ 60 kW – 2,5 ÷ 5 kg/h

Combustibile Gasolio, viscosità 4

6 mm

/s a 20°C

Alimentazione elettrica Monofase, 230V ± 10% ~ 50Hz

Motore 0,75 A assorbiti – 2850 g/min – 298 rad/s

Condensatore 4

Trasformatore d’accensione Secondario 8 kV – 16 mA

Pompa Pressione: 7 ÷ 15 bar

Potenza elettrica assorbita 0,13 kW

D5400

Fig. 1

123

1 – Ritorno

2 – Aspirazione

3 – Attacco manometro

4 – Regolatore pressione pompa

5 – Attacco vacuometro

6– Viti ﬁssa serranda

7– Serranda aria

8– Vite di regolazione testa

9– Pulsante di sblocco con segna-

lazione di blocco

10 – Flangia con schermi isolanti

MATERIALE A CORREDO

Quantità Descrizione

Tubi ﬂessibili con nipples

Flangia con due schermi isolanti

Viti e dadi per ﬂangia

Cerniera

Vite con due dadi per ﬂangia

Passacavo

2093

DIMENSIONI

FISSAGGIO ALLA CALDAIA

Flangia Bruciatore

272 240

130

45°

ø89

233

180

D5401

180

75 72

150

45°

Cod. 3451082

Cod. 3451084 72

Cod. 3451085 107

È indispensabile che tra la portina della

caldaia e la flangia del bruciatore siano in-

terposti i due schermi isolanti (fig. 1 n° 10).

Questi schermi isolanti hanno sei fori che

vanno eventualmente modificati come in

figura a lato. D5242

Fig. 2

Verificare che il bruciatore

una volta installato sia leg-

germente inclinato verso il

basso.

(Vedi fig. 2).

Il bruciatore è predisposto

per ricevere i tubi di

alimentazione del gasolio

da entrambi i lati. D5572

FISSAGGIO BRUCIATORE E

MONTAGGIO CERNIERA

S7384

2093

IMPIANTI IDRAULICI

ATTENZIONE:

Accertarsi, prima di mettere in funzionamento il bruciatore, che il tubo di ritorno

non abbia occlusioni. Un eventuale impedimento provocherebbe la rottura dell’or-

gano di tenuta della pompa.

Non si deve superare la depressione

max. di 0,4 bar (30 cm Hg). Oltre tale

valore si ha liberazione di gas dal

combustibile.

Si raccomanda che le tubazioni sia-

no a perfetta tenuta.

Negli impianti in depressione si

consiglia di far arrivare la tubazione

di ritorno alla stessa altezza della

tubazione di aspirazione. In questo

caso non è necessaria la valvola di

fondo.

Se invece la tubazione di ritorno arriva

sopra il livello del combustibile la val-

vola di fondo è indispensabile.

Questa soluzione è meno sicura della

precedente per la possibile mancanza

di tenuta della valvola.

INNESCO POMPA

Avviare il bruciatore ed attendere l’in-

nesco. Se avviene il blocco prima

dell’arrivo del combustibile, attendere

20 secondi almeno, poi ripetere l’ope-

razione.

È necessario installare un ﬁltro sulla linea di alimentazione del combustibile.

●SOLO PER L’ITALIA: Dispositivo automatico di intercettazione secondo circolare Ministero

dell’interno n° 73 del 29/7/71.

metri

L metri

ø i

8 mm ø i

10 mm

0,5

1,5

100

Importante: La pompa è predisposta per funzionamento bitubo.

Per il funzionamento monotubo è necessario togliere

la vite di by-pass (A). (Vedi ﬁgura a lato).

metri

L metri

ø i

8 mm ø i

10 mm

0,5

1,5

3,5

100

H max. 4 m

max. 4 m

min. 0.1 m

D5374

D5376

D5199

H= dislivello.

L= max. lunghezza del

tubo di aspirazione.

ø i = diametro interno del

tubo.

●

2093

COLLEGAMENTI ELETTRICI

S7026

A321

Marrone

Bianco

(50V)

Blu

Motore

Condensatore

Termostato di regolazione

Neutro

T6A

Nero

NOTE

– Sezione dei conduttori: min. 1 mm2. (Salvo

diverse indicazioni di norme e leggi locali).

– I collegamenti elettrici eseguiti dall’installatore

devono rispettare le norme vigenti nel paese.

– Per togliere l’apparecchiatura dal brucia-

tore; allentare la vite (A)

(vedi ﬁgura)

tirare nel senso della freccia.

– La fotoresistenza è montata direttamente

nell’apparecchiatura

(sotto il trasformatore di

accensione)

su un supporto ad innesto

rapido.

COLLAUDO

Verificare l’arresto del bruciatore aprendo i ter-

mostati.

ESEGUITO IN FABBRICA

230V ~50Hz

123456789

Blu

Marrone

Valvola

PERCORSO DEL CAVO ELETTRICO

1- Passacavo N- Neutro

2- Fissacavo L- Fase

3- Morsettiera - Terra bruciatore

D5228

Nero

ATTENZIONE

NON SCAMBIARE IL NEUTRO CON LA FASE

●(Vedi pag. 3). Collegare il dispositivo auto-

matico di intercettazione (230V - 0,5A max.)

ai morsetti 3 - 6 dell’apparecchiatura.

Termostato di massima

a riarmo manuale

Segnalazione di blocco

esterna (230V - 0,5A max.)

Morsettiera

apparecchiatura 530SE*

Interruttore

generale

2093 5I

REGOLAZIONE COMBUSTIONE

In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la

regolazione e il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della

caldaia stessa, compreso il controllo della concentrazione di CO e CO2nei fumi, della loro tempe-

ratura e di quella media dell’acqua della caldaia.

A seconda della portata richiesta dalla caldaia vanno definiti: l’ugello, la pressione della pompa,

la regolazione della testa di combustiobe e la regolazione della serranda, secondo la tabella

seguente.

I valori indicati in tabella sono ottenuti su caldaie CEN (secondo EN 303).

Sono riferiti al 12,5% di CO2, al livello del mare e con temperatura ambiente e del gasolio a 20 °C.

UGELLI CONSIGLIATI : Monarch tipo R - NS; Delavan tipo W - A - E

Steinen tipo Q - H ; Danfoss tipo B - H

PRESSIONE: 12bar: L a pompa lascia la fabbrica tarata a tale valore.

14bar: Migliora l’aggancio ﬁamma all’elica. È quindi indicata per le accen-

sioni a basse temperature.

REGOLAZIONETESTA

Va fatta all’atto del montaggio dell’ugello, con boccaglio smontato. Dipende dalla portata del bru-

ciatore e si esegue ruotando l’asta di regolazione fino a che il piano terminale del boccaglio colli-

ma con la tacca indicata in tabella.

Ugello Pressione

pompa Portata

bruciatore Regolazione

testa Regolazione

serranda

GPH Angolo bar kg/h ± 4% Tacca Tacca

0,65 60° 12 2,6 22,2

0,75 60° 12 3,0 2,5 2,5

0,85 60° 12 3,4 3,5 3

1,00 60° 12 4,0 4,5 4

1,10 60° 12 4,4 5,5 5

1,25 60° 12 5,0 66

123 4

Nello schizzo a lato la testa è regolata

per una portata di 0,85 GPH a 12 bar.

La tacca 3,5 dell’indicatore coincide

con il piano esterno del boccaglio come

indicato in tabella.

Boccaglio

Asta di regolazione

Indicatore

Piano terminale boccaglio

D5402

15 3

2093 6I

REGOLAZIONE SERRANDA

I valori riportati in tabella servono per una prima taratura della serranda. Si riferiscono a bruciato-

re con cofano montato e camera di combustione con depressione zero.

Questi valori vanno eventualmente ritoccati a seconda delle specifiche necessità dell’impianto in

modo da ottenere 1di bacharach.

POSIZIONAMENTO ELETTRODI

PROGRAMMA DI AVVIAMENTO DEL BRUCIATORE

AVVERTENZE PER EVITARE AL BRUCIATORE SURRISCALDAMENTI

ECCESSIVI O CATTIVA COMBUSTIONE

– All’arresto del bruciatore la canna fumaria deve rimanere aperta e attivare in camera di combu-

stione un tiraggio naturale.

Se la canna fumaria viene chiusa il bruciatore deve venire arretrato fino ad estrarre il boccaglio

dal focolare. Prima di questa operazione togliere tensione.

– Il locale dove il bruciatore funziona deve prevedere delle aperture idonee al passaggio dell’aria

necessaria alla combustione.

Per assicurarsi di ciò, controllare il numero di fumo dei gas di scarico con porte e finestre del

locale bruciatore chiuse.

– Se nel locale dove funziona il bruciatore vi sono aspiratori d’aria, accertarsi che esistano aper-

ture di entrata d’aria delle dimensioni sufficienti a garantire i ricambi desiderati; in ogni caso

fare attenzione che all’arresto del bruciatore gli aspiratori non richiamino i fumi caldi dai relativi

condotti attraverso il bruciatore.

4± 0,3 mm

D5288

Solo per cod. 3451082 - 3451084

ARRETRARE IL PORTAELETTRODI

FINO A BATTUTA

Attenzione:

Prima di smontare o montare

l’ugello allentare la vite (B) e

spostare in avanti gli elettrodi.

2,5 ± 0,3 mm

Normale Con blocco per mancata accensione

Termostato

Motore

Trasf. d’accensione

Valvola

Fiamma

Spia blocco ~12s D5229

~12s ~5s

2093

FRANÇAIS

DONNEESTECHNIQUES

■

Brûleur conforme au degré de protection IP 40 selon EN 60529.

■

Brûleur avec label CE conformément aux directives CEE: EMC 89/336/CEE, Basse Tension

73/23/CEE, Machines 98/37/CEE et rendement 92/42/CEE.

TYPE 462M

Puissance thermique – Débit 30

60 kW – 2,5

5 kg/h

Combustible Fioul domestique, viscosité 4

6 mm

/s à 20°C

Alimentation électrique Monophasée, 230V ± 10% ~ 50Hz

Moteur Courant absorbé 0,75A – 2850 t/min – 298 rad/s

Condensateur 4

Transformateur d’allumage Enroulement secondaire 8 kV – 16 mA

Pompe Pression: 7

15 bar

Puissance électrique absorbée 0,13 kW

1 – Raccord de retour

2 – Raccord d’aspiration

3 – Prise manomètre

4 – Régulateur pression pompe

5 – Prise vacuomètre

6– Vis blocage volet d’air

7– Volet d’air

8– Vis réglage tête combustion

9– Bouton de réarmement avec

signalisation de sécurité

10 – Bride avec joints isolants

D5400

Fig. 1

123

MATERIEL FOURNI

Quantité Dénomination

Tubes ﬂexibles avec mamelons

Bride avec deux joints isolants

Vis et écrous pour bride

Charnière

Vis avec deux écrous pour bride

Presse-étoupe

2093

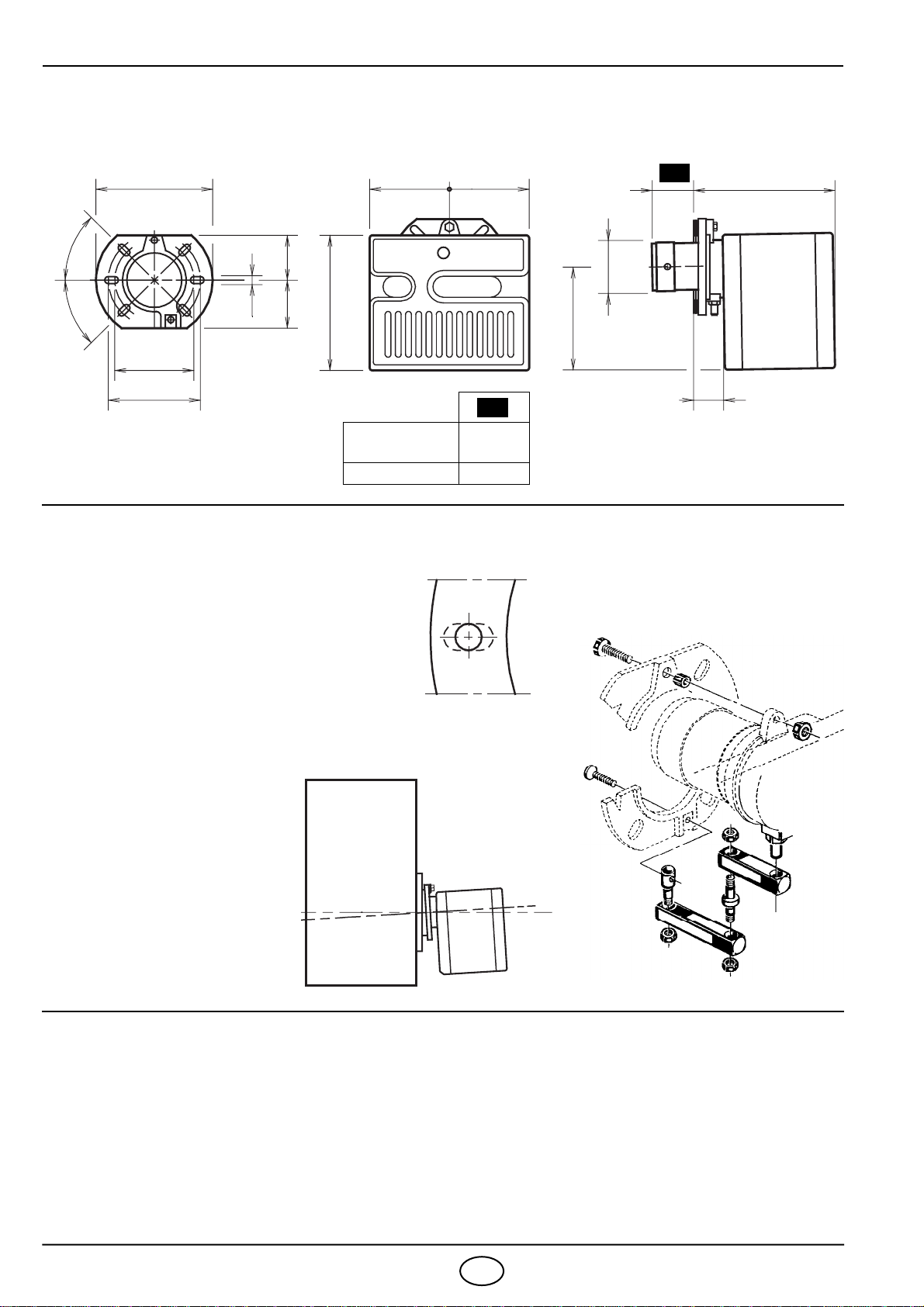

DIMENSIONS

FIXATION A LA CHAUDIERE

Bride Brûleur

272 240

130

45°

ø89

233

180

D5401

180

75 72

150

45°

Code 3451082

Code 3451084 72

Code 3451085 107

Il est indispensable qu’entre la plaque

frontale de la chaudière et la bride du brû-

leur soient interposés les joints isolants

(10, fig. 1).

Ces joints isolants ont six trous, qui peu-

vent être éventuellement modifies suivant

la figure ci- contre. D5242

Fig. 2

Le brûleur, une fois installé,

doit être un peu incliné.

(Voir figure 2).

Le brûleur est prévu pour

recevoir les tubes d’alimen-

tation du fuel d’un côté ou

de l’autre.

D5572

FIXATION BRULEUR ET

MONTAGE CHARNIERE

S7384

Otros manuales para F5

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Quemador de Riello

Riello

Riello RS 160/E O2 BLU Guía de inicio rápido

Riello

Riello RDB4.2 FIREBIRD C58/200K Guía de inicio rápido

Riello

Riello LPG kit Guía de inicio rápido

Riello

Riello RLS 800/M MX Guía de inicio rápido

Riello

Riello F20 Manual de usuario

Riello

Riello RDB2.2 15-21 Instrucciones de instalación y funcionamiento

Riello

Riello RS 310/M BLU Guía de inicio rápido

Riello

Riello RS 300/M BLU Guía de inicio rápido

Riello

Riello 568M Guía de inicio rápido

Riello

Riello 826 T2 Guía de inicio rápido

Riello

Riello RDB1 50-90 Guía de inicio rápido

Riello

Riello 40 FS5 Guía de inicio rápido

Riello

Riello PRESS 200 T/N Guía de inicio rápido

Riello

Riello DB 6 SM CO1 A0 Guía de inicio rápido

Riello

Riello RS 120/M BLU Guía de inicio rápido

Riello

Riello RS 160/EV O2 BLU Guía de inicio rápido

Riello

Riello RDB 2.2 BX 15/21 Guía de inicio rápido

Riello

Riello 3473280 Guía de inicio rápido

Riello

Riello RS 44/M MZ Guía de inicio rápido

Riello

Riello FS5 LME Guía de inicio rápido

Riello

Riello RLS 68/E Guía de inicio rápido

Riello

Riello RLS 120/E Guía de inicio rápido

Riello

Riello RS BLU Series Guía de inicio rápido

Riello

Riello RL 64 MZ Guía de inicio rápido

Manuales populares de Quemador de otras marcas

True Induction

True Induction TI4B Manual de usuario

Weishaupt

Weishaupt WG20 Series Manual de usuario

Carolina Cooker

Carolina Cooker M116672 Manual de usuario

Unigas

Unigas HTP2000 Manual de usuario

baltur

baltur BT 250 DSG 4T Manual de usuario

muenkel design

muenkel design round burner Manual de usuario

Ecoflam

Ecoflam Multicalor 170.1 Manual de usuario

baltur

baltur BT 14 DSGW Manual de usuario

artisan

artisan Art-SB1 Guía

AESYS

AESYS TurboFire II Manual de usuario

IKEA

IKEA GRILLSKÄR Manual de usuario

RUSTA

RUSTA SAREK Manual de usuario

PROPOINT

PROPOINT 8933657 Manual de usuario

baltur

baltur TBL 1000 ME Manual de referencia

Riello Burners

Riello Burners P 200 P/G Guía de inicio rápido

WLD-TEC

WLD-TEC powerjet Manual de usuario

MSR

MSR DRAGONFLY Manual de usuario

baltur

baltur COMIST 23SP Manual de usuario
