Riello 40 G3 Guía de inicio rápido

2902664 (3) - 03/2022

Istruzioni per installazione, uso e manutenzione

Montage und Bedienungsanleitung

Instructions pour installation, utilisation et entretien

Installation, use and maintenance instructions

Bruciatore di gasolio

Öl-Gebläsebrenner

Brûleur fioul domestique

Light oil burner

Funzionamento monostadio

Einstufiger Betrieb

Fonctionnement à 1 allure

One stage operation

CODICE - CODE MODELLO - MODELL - MODEL TIPO - TYP - TYPE

3743125 RIELLO 40 G3 510 T3

2664 1I

ITALIANO

DATI TECNICI

TIPO 510 T3

Portata 2 3 kg/h

Potenza termica 23,8 35,5 kW

(Hi= 11,86 kWh/kg)

Combustibile Gasolio, viscosità 4 6 mm2/s a 20°C

Alimentazione elettrica Monofase, 230V ±10% ~50Hz

Motore 0,7 A assorbiti – 2850 g/min – 298 rad/s

Condensatore 4 F

Trasformatore d’accensione Secondario 8 kV – 16 mA

Pompa Pressione: 8 15 bar

Potenza elettrica assorbita 0,115 kW

Bruciatore con marcatura CE in conformità alle Direttive CEE: 2014/30/UE - 2014/35/UE - 2006/42/CE.

Il bruciatore risponde al grado di protezione IP 40 secondo EN 60529.

1– Ritorno

2– Aspirazione

3– Attacco manometro

4– Regolatore pressione pompa

5– Attacco vacuometro

6– Viti fissa serranda

7– Martinetto con serranda

8– Pulsante di sblocco con 

segnalazione di blocco

9– Flangia con schermo isolante

D6252

Fig. 1

FUNZIONAMENTO MARTINETTO 7)(Fig. 1)

Si raccomanda fortemente un controllo periodico del

funzionamento della pressione della pompa (annual-

mente o ancor meglio semestralmente, se il funziona-

mento del bruciatore è continuo).

Se il valore è inferiore a 1 bar rispetto a quello della

taratura iniziale, verificare la pulizia della pompa e dei

filtri di linea.

Nel caso in cui la pressione non sia ripristinabile, si

prega di sostituire la pompa al fine di garantire che,

durante il tempo di preventilazione, la pressione sia

almeno di 3,7 bar.

PERICOLO

Quantità Descrizione

Tubi flessibili con nipples

Flangia con schermo isolante

Viti e dadi per flangia di fissaggio alla caldaia

Vite e dadi per flangia

Passacavo

2664 2I

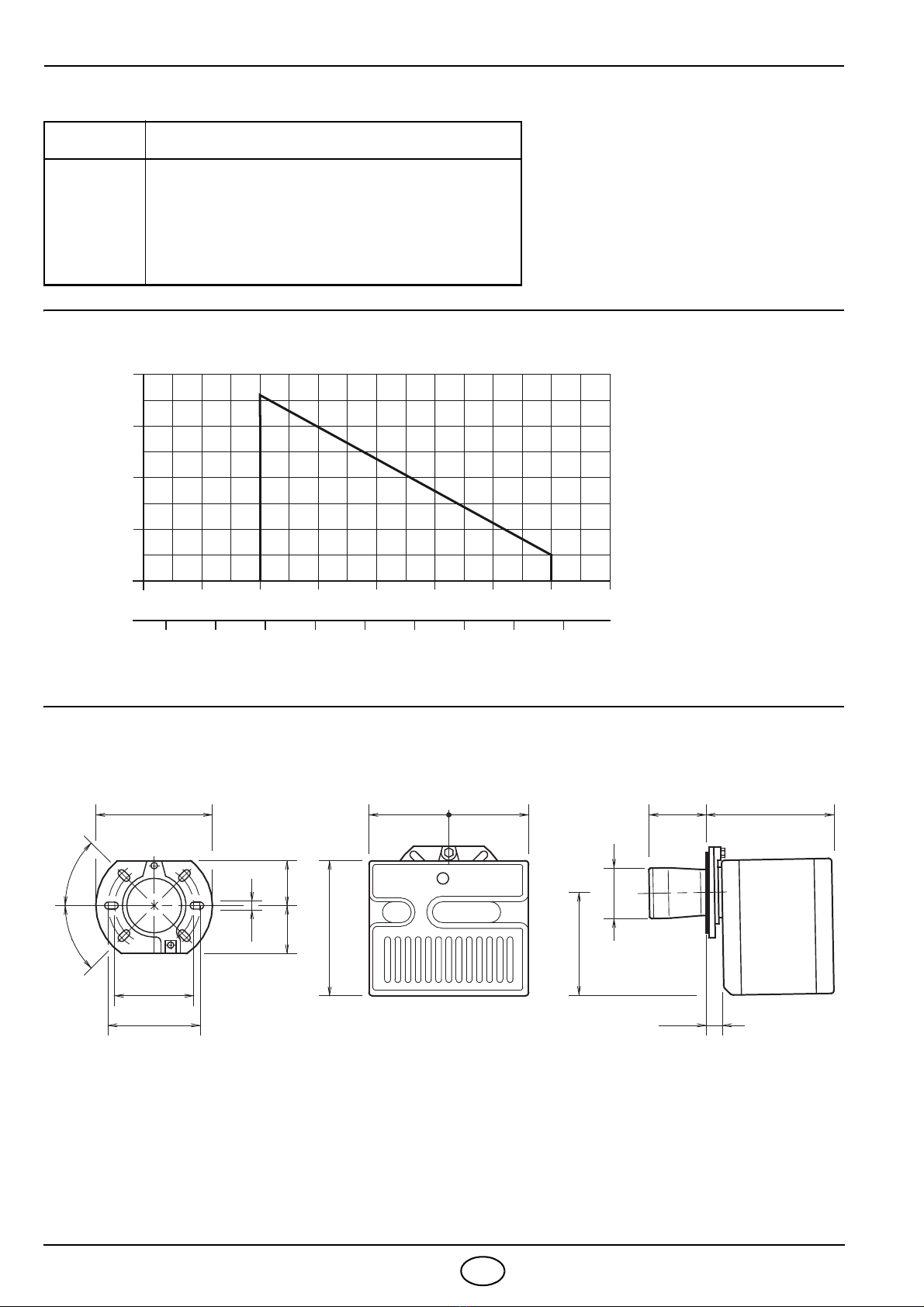

MATERIALE A CORREDO

CAMPO DI LAVORO (secondo EN 267)

Pressione in camera di

combustione – mbar

Portata di gasolio - kg/h

Potenza termica - kW

0,8

0,2

0,4

0,6

0302 36

1,6 1,8 2,2 2,4 2,6 2,8

22 24 26 28 32 34

3,2

S9637

DIMENSIONI

Flangia Bruciatore

252 86 203

130

45°

215

164

D6253

180

75 72

150

45°

ø 89

2664 3I

FISSAGGIO ALLA CALDAIA

L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE

LEGGI E NORMATIVE LOCALI.

È indispensabile che tra la portina della caldaia e la flangia del bruciatore sia interposto lo scher-

mo isolante (9, Fig. 1). Questo schermo isolante ha sei fori che vanno eventualmente modificati

come in figura a lato.

Verificare che il bruciatore una volta installato sia leggermente

inclinato verso il basso. (Vedi Fig. 2).

FISSAGGIO BRUCIATORE

Il bruciatore è predisposto per ri-

cevere i tubi di alimentazione del

gasolio da entrambi i lati.

D5242 D5218

Fig. 2

S7386

2664 4I

IMPIANTI IDRAULICI

ATTENZIONE:

È necessario installare un filtro sulla linea di alimentazione del combustibile.

Accertarsi, prima di mettere in funzionamento il bruciatore, che il tubo di ritorno non abbia occlu-

sioni. Un eventuale impedimento provocherebbe la rottura dell’organo di tenuta della pompa.

Non si deve superare la depressione

max. di 0,4 bar (30 cm Hg). Oltre tale

valore si ha liberazione di gas dal

combustibile.

Si raccomanda che le tubazioni sia-

no a perfetta tenuta. 

Negli impianti in depressione si

consiglia di far arrivare la tubazione

di ritorno alla stessa altezza della

tubazione di aspirazione. In questo

caso non è necessaria la valvola di

fondo.

Se invece la tubazione di ritorno arriva

sopra il livello del combustibile la val-

vola di fondo è indispensabile. 

Questa soluzione è meno sicura della

precedente per la possibile mancanza

di tenuta della valvola.

INNESCO POMPA

Avviare il bruciatore ed attendere l’in-

nesco. Se avviene il blocco prima

dell’arrivo del combustibile, attendere

20 secondi almeno, poi ripetere l’ope-

razione.

metri

L metri

ø i

8 mm

ø i

10 mm

0,5

1,5

100

Importante

La pompa è predisposta per funzionamento bitubo.

Per il funzionamento monotubo è necessario togliere la vite di by-pass

(A). (Vedi figura a lato).

metri

L metri

ø i

8 mm

ø i

10 mm

0,5

1,5

3,5

100

D5199

H= dislivello.

L= max. lunghezza del

tubo di aspirazione.

ø i = diametro interno del

tubo.

H max. 4 m

D5220

IMPIANTO

IN GERMANIA

NON AMMESSO

max. 4 m

min. 0.1 m

D5219

INNESCO POMPA

Allentare l’attacco del vacuometro (5, Fig. 1, Pag. 1)

ed attendere la fuoriuscita del combustibile.

2664 5I

COLLEGAMENTI ELETTRICI

S7026

A321

Marrone

Bianco (50V)

Blu

Motore

Condensatore

Termostato di limite

Neutro

T6A

Nero

NOTE:

– Sezione dei conduttori: min. 1 mm2. 

(Salvo diverse indicazioni di norme e leggi

locali).

– I collegamenti elettrici eseguiti dall’installatore

devono rispettare le norme vigenti nel paese.

– Per togliere l’apparecchiatura dal brucia-

tore; allentare la vite (A) (vedi figura) e

tirare nel senso della freccia.

– Il sensore fiamma è montata direttamente

nell’apparecchiatura (sotto il trasformatore di

accensione) su un supporto ad innesto rapido.

COLLAUDO

Verificare l’arresto del bruciatore aprendo i

termostati.

ESEGUITO IN FABBRICA

230V ~50Hz

123456789

Blu

Marrone

Valvola

PERCORSO DEL CAVO ELETTRICO

1- Passacavo N- Neutro

2- Fissacavo L- Fase

3- Morsettiera - Terra bruciatore

D5228

Nero

ATTENZIONE

Non scambiare il neutro con la fase.

Termostato di sicurezza

Segnalazione di blocco a distanza

(230V - 0,5A max.)

Morsettiera

apparecchiatura 530SE*

Interruttore generale

2664 6I

REGOLAZIONE COMBUSTIONE

In conformità con la Direttiva Rendimento EN 267, l’applicazione del bruciatore alla caldaia, la re-

golazione e il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della cal-

daia stessa, compreso il controllo della concentrazione di CO e CO2nei fumi, della loro

temperatura e di quella media dell’acqua della caldaia.

A seconda della portata richiesta dalla caldaia vanno definiti l’ugello, la pressione della pompa e la

regolazione della serranda, secondo la tabella seguente.

I valori indicati in tabella sono ottenuti su caldaia CEN (secondo EN 267). 

Sono riferiti al 12,5% di CO2, al livello del mare e con temperatura ambiente e del gasolio a 20°C.

TIPO

Ugello

Pressione pompa

Portata

bruciatore Regolazione serranda

GPH Angolo bar kg/h ± 4% Tacca

510 T3

0,50 70° 12 2,0 2,2

0,55 60° 12 2,2 2,8

0,60 60° 12 2,4 3,1

0,65 60° 12 2,6 3,9

0,75 60° 12 3,0 8

UGELLI CONSIGLIATI : Monarch tipo R - NS ; Delavan tipo W - E

Steinen tipo H - Q ; Danfoss tipo H - S

PRESSIONE POMPA : 12 bar - La pompa lascia la fabbrica tarata a tale valore.

14 bar - Migliora l’aggancio fiamma all’elica. 

È quindi indicata per le accensioni a basse temperature.

REGOLAZIONE SERRANDA ARIA:

D5778

1 2

La serranda mobile (1), azionata dal martinetto (2), assicura

l’apertura completa della bocca di aspirazione.

La regolazione della portata d’aria si effettua agendo sulla ser-

randa fissa (3) dopo aver allentato le viti (4).

Una volta raggiunta la regolazione ottimale avvitare comple-

tamente le viti (4) per assicurare il libero movimento della

serranda mobile (1).

Le regolazioni riportate in tabella si riferiscono al bruciatore

con cofano montato e camera di combustione con depressio-

ne zero. Tali regolazioni sono puramente indicative.

Ogni impianto ha condizioni di funzionamento sue proprie, non

prevedibili: portata effettiva dell’ugello, pressione o depressio-

ne in camera di combustione, eccesso d’aria necessario; ecc. 

Tutte queste condizioni possono richiedere una diversa rego-

lazione della serranda.

2664 7I

È importante tenere conto che la portata d’aria del ventilatore è differente a seconda che il

bruciatore abbia il cofano smontato o montato. Pertanto è opportuno procedere come segue:

– regolare la serranda come indicato in tabella a pag 5;

– montare il cofano avvitando per semplicità solo la vite superiore;

– controllare il bacharach e la CO2.

– se occorre variare la portata d’aria, allentare la vite del cofano, toglierlo, agire sulla serranda,

rimontare il cofano e quindi ricontrollare il bacharach.

REGOLAZIONE ELETTRODI

Attenzione:

Prima di smontare o montare

l’ugello allentare la vite (A) e

spostare in avanti gli elettrodi.

2 2,5 mm

4± 0,3 mm

ATTENZIONE:

LE MISURE DEVONO

ESSERE RISPETTATE

D5230 A

PROGRAMMA DI AVVIAMENTO DEL BRUCIATORE

Normale Blocco per mancata accensione

Termostato

Motore

Trasf. d’accensione

Valvola

Fiamma

Spia blocco

D5229

~12s~12s ~5s

POSIZIONE 

DI MANUTENZIONE

312

FLANGIA

D5325



Infilare nel foro (1) il perno (2) e

quindi bloccare il bruciatore con

il dado (3) montato rovescio.
