Riello 40 FS20 Manual de usuario

2902056 (6)

Montage und Bedienungs Anleitung

Installation, use and maintenance instructions

Installatie-, gebruiks- en onderhoudsvoorschriften

Manuel d’entretien

Brûleur gaz à air soufﬂé

Gas-Gebläsebrenner

Forced draught gas burner

Gasventilatorbrander

CODE MODELE - MODELL - MODEL TYPE -TYP

3756931 FS20 569T30

Fonctionnement à 1 allure

Einstuﬁger Betrieb

One stage operation

Eentrapsbranders

2056

Brûleur gaz à air soufﬂé

FS20

CODE

3756931

TYPE

569T30

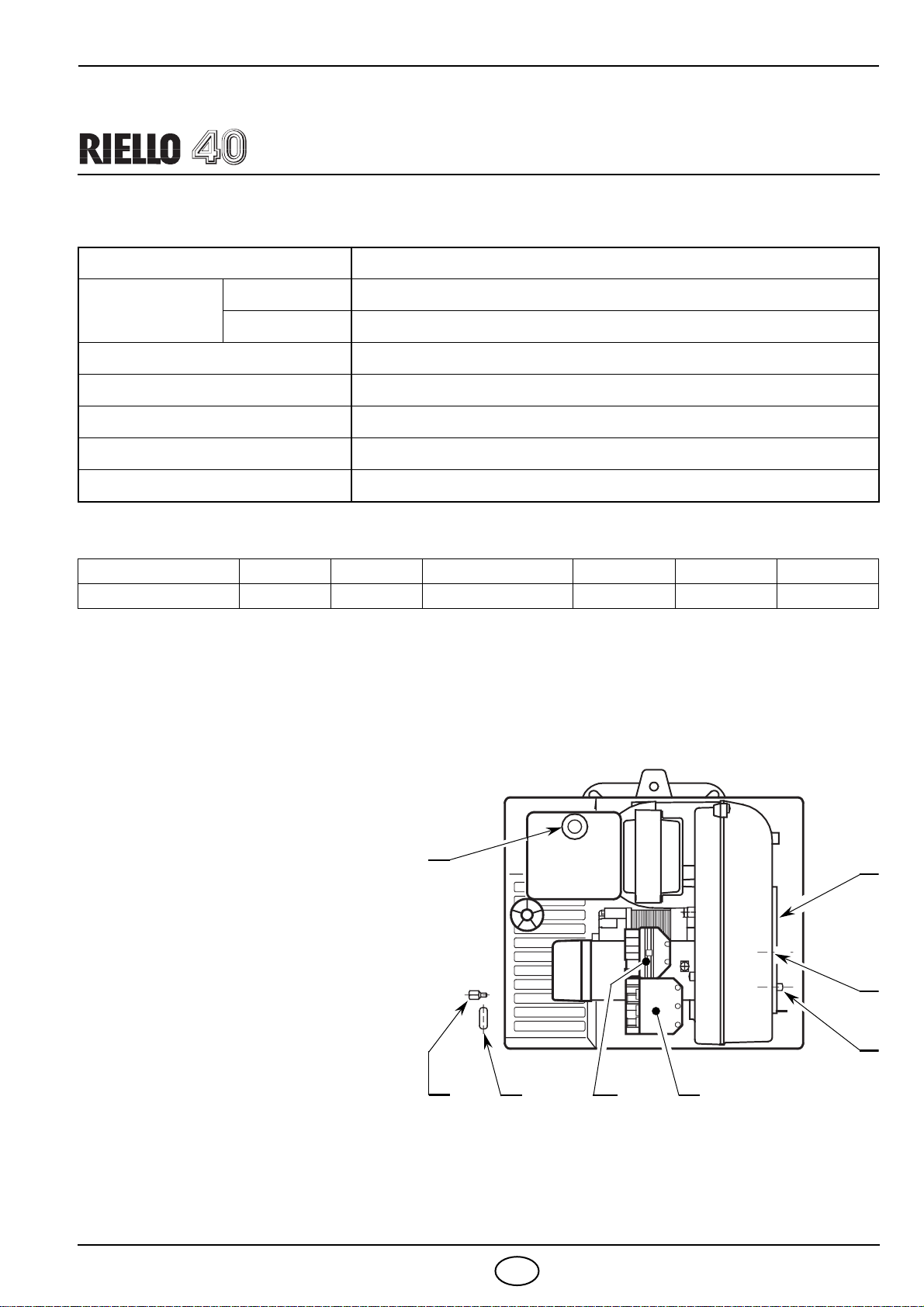

DONNEES TECHNIQUES

Pour gaz de la famille 3 (GPL), kit sur demande.

◆

Marquage CE conforme à la Directive Appareils à Gaz 90/396/CEE; PIN 0063AP6680.

◆

Brûleur avec label CE conformément aux directives CEE: EMC 89/336/CEE, Basse Tension 73/23/CEE,

Machines 98/37/CEE et rendement 92/42/CEE.

◆

Rampe gaz conforme à EN 676

NOTES

– Le presse-étoupe (5), livré avec le brûleur, doit être monté du même côté de la rampe gaz.

– Vériﬁer l’accessibilité aux vis pour ﬁxage capot, une fois que le brûleur soit installé.

Eventuellement les substituer avec vis livrées avec le brûleur (6) ﬁg. 1.

Puissance thermique 81

218 kW – 69.700

187.500 kcal/h

Gaz naturel

(Famille 2) Pci 8

12 kWh/m

– 7.000

10.340 kcal/m

Pression min. 20 mbar – max. 35 mbar

Alimentation électrique monophasée, 230V ± 10% ~ 50Hz

Moteur 230V / 1,4 A

Condensateur 5

Transformateur d’allumage primaire 1,8A / 230V – secondaire 8 kV / 30 mA

Puissance électrique absorbée 0,25 kW

PAYS

FR GB - IE DK - AT - GR - SE DE LU NL

CATEGORIE GAZ

II2Er3P II2H3P II2H3B/P II2ELL3B/P II2E3B/P II2L3B/P

1– Volet d’air

2– Vis blocage volet d’air

3– Prise alimentation et

télécommandes à 7 pôles

4– Prise rampe gaz à 6 pôles

5– Presse-étoupe

6– Vis pour ﬁxage capot

7– Bouton de réarmement avec

signalisation de sécurité

D5260

Fig. 1

2056

DIMENSIONS

MATERIEL COMPLEMENTAIRE

FIXATION A LA CHAUDIERE

Bride Brûleur

350 120 389

170

155

33 67

45°

ø 125

298

Rp 3/4

230

152

*280

D5093

200

* Tête de combustion longue sur demande.

♦ 379

♦Longueur réalisable avec kit sur demande.

170

Quantité Dénomination

Vis avec écrous

Joint isolant

Vis pour ﬁxation capot

Presse-étoupe

Charnière

Fiche à 7 pôles

Enlever ensuite la tête de combustion du brûleur

en desserrant l’écrou (1), ôter le groupe (A).

Fixer le groupe (B) à la plaque (2) de la chaudière,

interposer le joint isolant (3) livré avec le brûleur.

132

D5097

MONTAGE CHARNIERE

S7393

2056

PLAGE D’UTILISATION

CHAUDIERE D’ESSAI

La plage d’utilisation a été obtenue avec une chaudière d’essai conforme aux normes DIN 4788

et EN 676.

CHAUDIERE COMMERCIALE

L’accouplement brûleur/chaudière ne produit pas de problèmes si la chaudière est conforme à la

norme EN 303 et si la chambre de combustion a des dimensions similaires à celles prévues dans la

norme EN 676.

Par contre, si le brûleur doit être accouplé à une chaudière commerciale qui n’est pas conforme à la

norme EN 303 ou dont les dimensions de la chambre de combustion sont plus petites que celles

indiquées dans la norme EN 676, consulter le fabriquant.

CORRELATION ENTRE PRESSION DU GAZ ET PUISSANCE

Pour obtenir la puissance maxi, il faut avoir 6,8 mbar mesurée au manchon avec chambre de

combustion à 0 mbar et gaz G20 - Pci = 10 kWh/m

3 (

8.570 kcal/m

Pression dans la chambre de

combustion en mbar

D5212

Puissance brûleur

0,8

1,6

2,4

3,2

4,0

4,8

70.000 90.000 110.000 130.000 kcal/h

80 120100 140 160 kW180

170.000

200 220

150.000 190.000

Pression gaz

mbar

D5213

Puissance brûleur

70.000 90.000 110.000 130.000 kcal/h

80 120100 140 160 kW180

170.000

200 220

150.000 190.000

2056

SCHEMA ALIMENTATION DU GAZ

La rampe gaz est fournie à part, voir les notices jointes pour son réglage.

POSITIONNEMENT ELECTRODE - SONDE

RAMPE GAZ SELON EN 676

MULTIBLOC CONNEXIONS EMPLOI

RAMPE BRULEUR

MBDLE 407 B01 Rp 3/4 Rp 3/4 Gaz naturel ≤180 kW et GPL

MBDLE 410 B01 Rp 3/4 Rp 3/4 Gaz naturel et GPL

1– Conduit arrivée du gaz

2– Robinet de barrage

(à charge de l’installateur)

3– Manomètre pression du gaz

(

à charge de l’installateur)

4– Filtre

5– Pressostat gaz

6– Vanne de sécurité

7– Régulateur de pression

8– Vanne de réglage

M1 – Prise pour le contrôle de la

pression gaz à l’alimentation

M2 – Prise pour le contrôle de la

pression à la tête

D5099

2 3 M1 4 5 6 7 8

D5104

Electrode d’allumage

ATTENTION 2 ÷3 mm

Sonde

Sonde Electrode

3,7

~47 mm

Injecteur

2056 5F

INSTALLATION ELECTRIQUE

(exécutée en usine)

Moteur

Condensateur

Terre brûleur

Connecteur

Sonde

321N Ph S3B4 T2 T1

12 5 9

15 B

BOITE DE CONTROLE

508SE

D5164

Pressostat air

Transf. d’allumage

1716

NL1

Prise 6 pôles Prise 7 pôles

Bleu

Blanc

Marron

Noir

Antiparasite

13 610

2056 6F

RACCORDEMENTS ELECTRIQUES

(exécutés par l’installateur)

NOTES

– Ne pas inverser le neutre et la phase et respecter exactement le schéma indiqué.

– Section conducteurs: 1 mm2.

– Réaliser un bon raccordement à la terre.

– Vériﬁer l’arrêt du brûleur en ouvrant le thermostat de chaudière et la mise en sécurité en

débranchant le connecteur inséré dans le ﬁl rouge de la sonde de révélation ﬂamme, extérieur

à la boîte de contrôle.

– Les branchements électriques exécutés par l’installateur doivent respecter le règlement en

vigueur dans le Pays.

CYCLE DE DEMARRAGE

Si la ﬂamme s’éteint durant le fonctionnement, le brûleur se met en sécurité en moins d’une

seconde.

B4 S3 T2 T1 L1

Noire

PELN

VS V1

123 123

GAZ 230V ~50Hz

D5128

321NPh

Grise

REG.

Fiche 6 pôles Fiche 7 pôles

Normal Mise en sécurité par défaut d’allumage

Thermostat

Moteur

Transf. d’allumage

Vannes

Flamme

Sécurité

38s

D5139

3s 38s 3s

2056 7F

REGLAGE TETE DE COMBUSTION

Desserrer la vis (A), déplacer le coude (B) de façon

à ce que la surface postérieure du manchon (C)

corresponde avec l’encoche désirée.

Serrer la vis (A).

Exemple:

Le brûleur est monté sur une chaudière de 155 kW.

Supposant un rendement de 90%, le brûleur devra

débiter environ 172 kW.

Le diagramme démontre que pour cette puissance

le réglage doit être exécuté sur l’encoche 3.

Le diagramme est indicatif et doit être utilisé pour une régulation initiale.

Pour garantir le bon fonctionnement du pressostat air, il peut être nécessaire de réduire l’ouver-

ture de la tête de combustion

(encoche vers la position. 0).

MISE EN ROUTE

Evacuation de l’air: on l’obtient en ouvrant la vis appropriée sur la prise de pression, située en

amont des vannes (voir schéma page 4).

CORRECTION DES DEBITS GAZ

Pour obtenir le débit gaz Qn en conditions normales (0°C - 1013 mbar), il faut corriger le débit

mésuré réel au compteur Qr avec un facteur correctif ( f):

ou:

Exemple:

Débit mesuré au compteur . . . = 14 m3/h

Pression atmosphérique . . . . . = 998 mbar

Température du gaz. . . . . . . . . = 10°C

Pression du gaz. . . . . . . . . . . . = 25 mbar

Facteur correctif . . . . . . . . . . . = 0,9742

Débit nominal . . . . . . . . . . . . . = 13,64 m3/h

S7014

02134

240

140

120

100

160

200.000

140.000

120.000

100.000

70.000

kcal/h kW

N° encoche

D5214

180

200

220

80.000

160.000

180.000

172

Qn = f .Qr

f = 0,2695 .Patm + Pgaz

273 + tgaz

Patm = pression atmosphérique (mbar)

Pgaz = pression du gaz au compteur (mbar)

tgaz = température du gaz au compteur (°C)

(m3/h)

2056 8F

REGLAGE DE LA COMBUSTION

Conformément à la Directive rendement 92/42/CEE, suivre les indications du manuel de la chau-

dière pour monter le brûleur, effectuer le réglage et l’essai, contrôler la concentration de CO et

CO2, dans les fumées, leur température et celle moyenne de l’eau de la chaudière.

Il est conseillé de régler le brûleur selon les indications reprises dans le tableau et en fonction du type

de gaz utilisé:

COURANT D’IONISATION

L’intensité minimum nécessaire au bon fonctionnement de la boîte de contrôle est de 3 µA.

Le brûleur fonctionne avec une intensité nettement supérieure, ne nécessitant aucun contrôle.

Cependant, si l’on veut mesurer le courant d’ionisation il faut ouvrir le connecteur inséré dans le

câble rouge de la sonde et insérer un micro-ampèremètre.

PRESSOSTAT AIR

Effectuer le réglage du pressostat air après toutes les autres

régulations du brûleur avec le pressostat air réglé en début

d’échelle.

Avec le brûleur fonctionnant au minimum de puissance, augmen-

ter la pression du réglage en tournant lentement le bouton gra-

dué dans le sens horaire jusqu’à l’arrêt du brûleur.

Puis tourner dans le sens inverse le même bouton d’une gradua-

tion et répéter le démarrage du brûleur pour vériﬁer le bon fonc-

tionnement.

Si le brûleur se met en sécurité, tourner dans le même sens

d’une 1/2 graduation.

Attention:

Conformément à la norme, le pressostat air doit intervenir quand le CO dans les produits de com-

bustion dépasse 1% (10.000 ppm).

Pour ce contrôle, insérer un analyseur de combustion dans la cheminée, obturer lentement

l’aspiration d’air et vériﬁer que le brûleur se met en sécurité avant que le pourcentage de CO

dans les produits de combustion atteigne 1%.

EN 676 EXCES D’AIR: puissance max. λ≤1,2 – puissance min. λ≤1,3

GAZ CO2max. théorique

0 % O2

Réglage CO2% CO

mg/kWh NOx

mg/kWh

λ= 1,2 λ= 1,3

G 20 11,7 9,7 9,0 ≤100 ≤170

G 25 11,5 9,5 8,8 ≤100 ≤170

G 30 14,0 11,6 10,7 ≤100 ≤230

G 31 13,7 11,4 10,5 ≤100 ≤230

Sonde

Connecteur

Bornier boîte

de contrôle D5006

D5049

Otros manuales para 40 FS20

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Quemador de Riello

Riello

Riello RS 190/M Guía de inicio rápido

Riello

Riello RS 68/E BLU Guía de inicio rápido

Riello

Riello RDB 3.2 BT 58/70 Guía de inicio rápido

Riello

Riello 606T1 Guía de inicio rápido

Riello

Riello RS 68/E ULX Guía de inicio rápido

Riello

Riello RL 250 TL Guía de inicio rápido

Riello

Riello DB 6 SM CO1 A0 Guía de inicio rápido

Riello

Riello DB 16 SM C01 TC A0 FS1 T250 Guía de inicio rápido

Riello

Riello RLS 250/M Guía de inicio rápido

Riello

Riello N10 Guía de inicio rápido

Riello

Riello RS 70 Guía de inicio rápido

Riello

Riello RL 100/E Guía de inicio rápido

Riello

Riello GI/EMME 300 Guía de inicio rápido

Riello

Riello RLS 1000/M MX Manual de usuario

Riello

Riello Gulliver BS1 Guía de inicio rápido

Riello

Riello RL Series Guía de inicio rápido

Riello

Riello RS 25/E BLU Guía de inicio rápido

Riello

Riello RDB2.2 15-21 Instrucciones de instalación y funcionamiento

Riello

Riello RG3D L Guía de inicio rápido

Riello

Riello Riello F10 Guía de inicio rápido

Riello

Riello 40 FS20 Guía de inicio rápido

Riello

Riello 20072969 Guía de inicio rápido

Riello

Riello RLS 310/E MX Guía de inicio rápido

Riello

Riello 3473280 Guía de inicio rápido

Manuales populares de Quemador de otras marcas

True Induction

True Induction TI4B Manual de usuario

Weishaupt

Weishaupt WG20 Series Manual de usuario

Carolina Cooker

Carolina Cooker M116672 Manual de usuario

Unigas

Unigas HTP2000 Manual de usuario

baltur

baltur BT 250 DSG 4T Manual de usuario

muenkel design

muenkel design round burner Manual de usuario

Ecoflam

Ecoflam Multicalor 170.1 Manual de usuario

baltur

baltur BT 14 DSGW Manual de usuario

artisan

artisan Art-SB1 Guía

AESYS

AESYS TurboFire II Manual de usuario

IKEA

IKEA GRILLSKÄR Manual de usuario

RUSTA

RUSTA SAREK Manual de usuario

PROPOINT

PROPOINT 8933657 Manual de usuario

baltur

baltur TBL 1000 ME Manual de referencia

Riello Burners

Riello Burners P 200 P/G Guía de inicio rápido

WLD-TEC

WLD-TEC powerjet Manual de usuario

MSR

MSR DRAGONFLY Manual de usuario

baltur

baltur COMIST 23SP Manual de usuario
