RGBlue System 01 Manual de usuario
System 01
取扱説明書
（保証書付）
Instruction Manual
この度は、RGBlue 製品をお買い上げいただき、誠にありがとうございます。
本製品をご使用の前に、この取扱説明書をよくお読みください。
また、本書には保証書も付いていますので大切に保管してください。
Thank you for purchasing an RGBlue product.
Before using this product, please read this Instruction Manual thoroughly.
This manual contains the Warranty Card. Please retain it carefully.
LM5K2200B
ライトモジュール
Light Module
BM3100G
バッテリーモジュール
Battery Module
製品の特徴
RGBlue 水中ライトは、水中撮影用途に特化した新しい思想に
よりつくられた光源です。
• モジュレーションシステム
1.光源（ライトモジュール）と電源（バッテリーモジュー
ル）が、オリジナルのバヨネット構造により簡単に接続・
取外しができるシステムです。
2.ご使用の用途に合わせて、モジュールのみを追加購入す
ることが可能です。
• バックアップ防水機構
各モジュールがそれぞれ防水構造＊１ をもっているため、
セッティング時の浸水の懸念がありません。
＊1
各モジュールは単体で IPX6 相当、ライト使用時（モジュー
ルを接続した状態）で耐水深 100M 防水機構。ただし、水中
での接続・取外しはできませんので、ご注意ください。
※ IPX6 とは、「あらゆる方向からの強い噴流水による有害な影
響がない」耐水性の規格です。
• 撮影に最適な光源
1.単一面発光する COB(ChiponBoard) タイプの LED を採
用し、複数 LED タイプにみられるマルチシャドー
＊2 や配光
ムラを解消しました。
2.高演色 Ra80、色温度 5000K の光源を使用し、より自
然な色を再現。
3.配光はビデオ撮影にも十分な 100°を確保。
4.最大光量は全光束 2200lm。
5.特殊集光レンズ（標準アクセサリー）により、配光を100°から
60°に絞りターゲットをより明るく照射します。
＊2 マルチシャドーとは、複数の LED を使ったライトを使用し
たときに発生する多重の影のことです。
• シンプルオペレーション
プッシュボタン２個のみで、ON/OFF、４段階調光、無段階調
光を行います。
• 多彩な安全機構
各種の安全回路
＊3
、オーバープレッシャーバルブを搭載。
＊
3
高温保護、過充電保護、過放電保護、過電流保護、ショート保護
2
はじめに
• 本書の内容を無断で複写することは、個人利用をのぞき禁止
されています。
• 本製品の内容については、予告無しに変更することがあります。
• 本製品の不適切な使用により、損害が生じた場合第三者からの
いかなる請求に関し、当社では一切の責任を負いません。
• 本製品の故障、当社指定外の第三者による分解、修理、改造
その他の理由により生じた損害に関し、当社では一切の責任
を負いません。
※本製品には、電子回路や充電式リチウムイオン電池が組込まれ
ていますので、分解、改造は決して行わないでください。感
電やけがの恐れがあります。
※製品の内部に水や異物が入ったと思われる時は、すみやかに
使用をやめ電源を切って、お買上げの販売店か当社にご相談
ください。
目次
安全上のご注意...................................4
本体一覧............................................6
各部位名称.........................................7
防水仕様について................................9
ご使用前のメンテナンス................... 10
ご使用方法...................................... 12
本体を充電する................................ 14
本体の操作方法................................ 15
アクセサリーについて...................... 16
ご使用後のメンテナンス................... 17
製品仕様......................................... 18
アフターサービス............................. 19
保証規約......................................... 19
保証書............................................ 40
3
安全上のご注意
■安全上のご注意
• 製品を正しく安全にお使いいただくために、ご使用の前には
この「安全上のご注意」を必ずお読みください。
• この「安全上のご注意」には安全のための重要な情報が記載
されていますので、必ず守ってください。
• 以下の表示の区分は、記載内容を守らず、誤った使い方をし
た場合に生じる危害や損害の程度を説明しています。
危険 死亡または重傷を負う危険性が大きいと想定
される内容です。
警告 死亡または重傷を負う可能性が想定される内
容です。
注意 損害を負うことや、物的損害発生が想定され
る内容です。
次に示す内容を守らず、誤った使い方をした場合、発火、発熱、
破損、液漏れなどにより、やけど、けが、失明などの原因になり
ます。
危険
• 分解・改造をしない。
• モジュールを単体で水中に持ち込まない。
※ライトモジュールとバッテリーモジュールは水中での接続・
取外しはできません。
• 火の中に入れたり、オーブンで加熱しない。
• 高温の場所で使用や放置をしない。
• 落下や衝撃を加えると、ガラスが割れたり部品が破損するこ
とがありケガの原因になります。
• 乳幼児の手の届く場所に置かない。
警告
• 人の目に向けて点灯させない。
• バッテリーモジュールおよび充電プラグの充電端子を、金属
のピンなどでショートさせない。
• AC アダプターの定格電圧（AC100V 〜 240V) で使用する。
• AC アダプターを液体で濡らしたり、濡れたままで使用しない。
4
•AC アダプターや家庭用電源、AC アダプター接続端子内に
ほこりがたまってないかを定期的に点検する。
• AC アダプターのコードが傷んだら使用しない。
•家庭用電源や AC アダプターは、プラグを根元まで確実に差
し込む。
• 本体を振り回したり投げたりしない。
注意
• 陸上では長時間（5 分以上）点灯させない。
• 床や机などの上に、光源を下向きにした状態で点灯させない。
•異臭、異常音、変形、煙が出るなどの異常が生じた場合は、
直ちに使用を中止する。
• 水中にエントリーする際に、本製品を持ったまま飛び込まない。
• モジュール接合時は、Oリングの点検を行う。
• モジュールの接合は、正しく行う。
• バッテリーモジュール単体での保管時は、付属の絶縁キャッ
プを装着する。
•長期間使用しない場合は、AC アダプターをコンセントから
抜く。
5
本体一覧
6
絶縁キャップ
ライトモジュール LM5K2200B バッテリーモジュール BM3100G※絶縁キャップ付き
充電式バッテリーを内蔵した
電源、ライトモジュールと接
続して使用します。
LED光源、バッテリーモジュー
ルと接続して使用します。
各部位名称

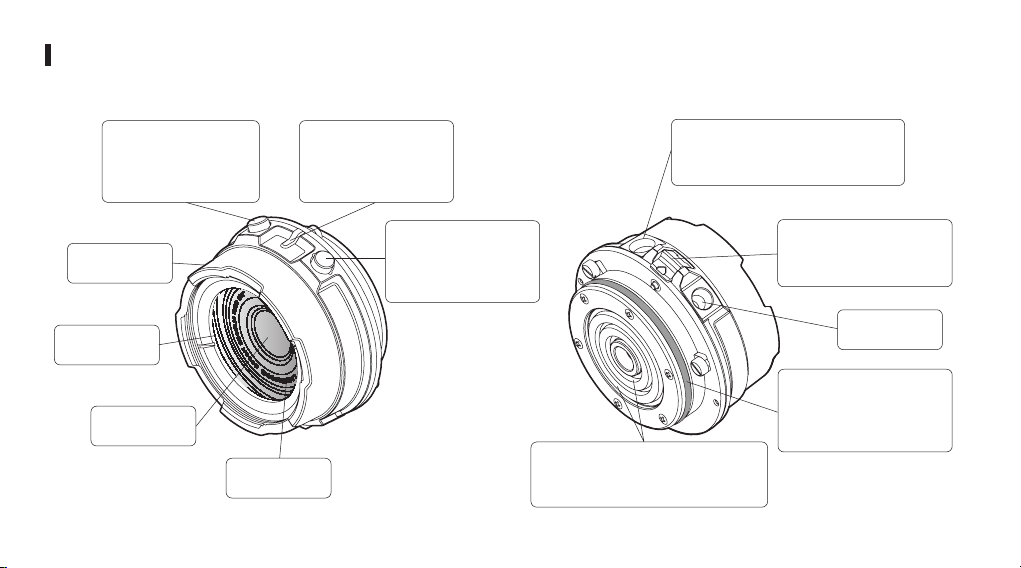

■ライトモジュール LM5K2200B
7
LED
リフレクター
強化ガラス
ライトヘッド
+/UPボタン
調光アップ、−/DOWN
ボタンとの併用で電源
ON/OFF
−/DOWN ボタン
調光ダウン、+/UP
ボタンとの併用で電
源 ON/OFF
インジケーター
電源 ON、バッテリー
残量、エラー発生を表
示します
ロックレバー
バッテリーモジュールから
取り外すときに使用します
Oリング
ライトモジュールとバッ
テリーモジュールの接続
部を防水します
光通信受信口
別売リモコンを使用するときに使用
します
電気接点
水などに濡れた場合は、きれいに
拭き取ってください
三脚ネジ穴
各部位名称
■バッテリーモジュール BM3100G
8
ストラップ用穴
電気接点
水などに濡れた場合は、き
れいに拭き取ってください。
また、塩水などに触れて
ショートしたときは安全回
路により一時的に使用でき
なくなります
※復帰方法については、防
水仕様についてをお読み
ください。
ロックリング
アクセサリー固定プレート
充電端子
充電時の方向性
（＋ー の 極 性）は
ありません
オーバープレッシャーバルブ
絶縁キャップ
防水仕様について
•各モジュールの内側は、接続・取外し時に濡れても水が内
部に侵入しないよう IPX6 相当の防水構造になっています。
ただし、水の中に入れたり、水中での接続・取外しはできま
せんので、ご注意ください。
※ IPX6 とは、「あらゆる方向からの強い噴流水による有害な
影響がない」耐水性の規格です。
• 各モジュールの内側が水に濡れた場合は、毛羽立たない乾い
た布などで完全に水分を拭き取ってください。また、塩水な
どに濡れた場合は真水で湿らせた布などできれいに塩水を拭
き取り、完全に乾燥させてください。
• バッテリーモジュールの電気端子が塩水などに濡れてショート
した場合、内部の安全回路が作動し一時的に使用できなくなり
ます。その場合は、上記の方法で拭き取り、乾燥させた後、AC
アダプター + 充電プラグより充電を行うことで復帰いたします。
• 各モジュールが接続された状態（水中で使用する状態）での、
耐水深は 100M です。100M 以上の水深では使用できません。
またこの防水は、お客様のメンテナンスにより保たれます。
※専用充電プラグおよび ACアダプターは防水仕様ではありま
せんので、水に濡らさないようにご注意ください。
耐水深 100M
9
ご使用前のメンテナンス
本製品の耐水深 100M 防水は、ライトモジュールの Oリングお
よび Oリング溝とバッテリーモジュールの Oリング当て付け面
が密着することによって機能を保っています。
ご購入直後でも水中で使用する前には必ず、以下のメンテナン
スを行ってください。
• Oリングは消耗品ですので目安として 1 年に一回は交換して
ください。以下に示す異常があった場合は、必ず新品の専用
O リングと交換してください。
• グリスは必ず、専用シリコングリスを使ってください。
10
Oリング溝
Oリング当て付け面
