RAM PCS300 Manual de usuario

Manuel Utilisateur

User’s Manual

PCS300

WWW.RAMIAUDIO.COM

AUDIO VIDEO PROFESSIONNEL

Phones Amplifier

Amplificateur casque

Rami PCS300

SOMMAIRE

SUMMARY

Description.............................................................................

Utilisation...............................................................................

Synoptique.............................................................................

Face avant..............................................................................

Face arrière.............................................................................

Caractéristiques......................................................................

Informations...........................................................................

English...................................................................................

Rami PCS300

Les studios "SPEAK" sont des lieux nécessitant la présence de casques d'écoute pour les animateurs et

les invités. L'utilisation d’ampli casque de type PCS300 est alors indispensable.

DESCRIPTION

UTILISATION

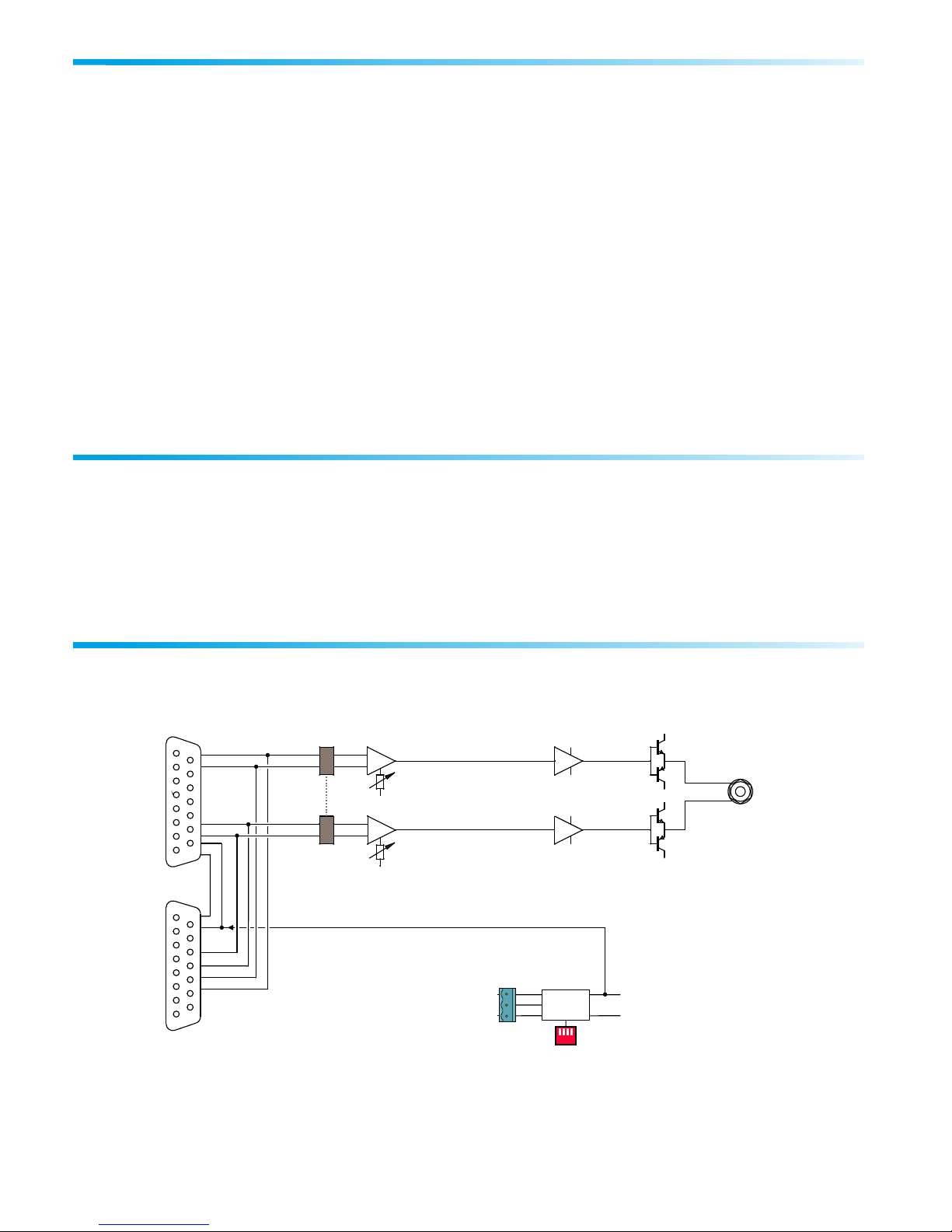

SYNOPTIQUE

Cet amplificateur stéréo possède un étage de sortie performant à très basse impédance,

permettant de résoudre les problèmes, posés par l'alimentation individuelle des casques à faible

impédance.

Une sortie et un volume casque en face avant.

Une sortie casque sur Jack 6.35 mm.

Un témoin de mise en route "ON".

Une limitation programmable en puissance permet de contrôler la pression acoustique.

Une entrée de modulation sur embase DB15 femelle.

Une sortie "THRU" symétrique permet de reprendre la modulation pour la diriger vers un autre

PCS300 (DB 15 pts mâle).

L’alimentation est aussi distribuée aux PCS300 en aval.

Fonctionne avec une alimentation externe : PCS320

LEFT -

+ V

- V

LEFT +

RIGHT +

RIGHT -

RFI

FILTERS

VOLUME HEADPHONE

OUTPUT

ANALOG

THRU

ANALOG

INPUT

PCS300

ANALOG

OUTPUT

PCS300

DB15M

DB15F

VOLUME

POWER SUPPLY

INPUT

LIMITATION

1 2 3 4

+ V

- V

V V

1 2 3 4

Rami PCS300

1 - Potentiomètre rotatif de réglage du volume.

2 - Témoin de fonctionnement de l'ampli.

3 - Sortie casque "JACK 6,35 mm"

ATTENTION :

Le PCS300 possède en interne, un réglage d'alimentation, limitant la puissance de sortie envoyée

dans les casques. Ceci afin de s'adapter au type de casque utilisé (impédance du casque), pour éviter

tout dépassement de la pression acoustique autorisée par la réglementation. Ce réglage s'effectue

en configurant des dip-switchs : voir ci-après.

FACE AVANT

Rami PCS300

Exemple :

Les mesures suivantes ont été effectuées sur un

casque DT 150 BEYER d'impédance 250 Ohms.

Le niveau en dBu est celui relevé sur un signal

sinusoïdal de 1000 Hz aux bornes du casque à la

limite de la saturation.

Le niveau en dB SPL est relevé avec un sonomètre

B&K 2260 en mesure LAeq et en analyse de bruit

rose à la limite de la saturation. La capsule du

capteur du sonomètre placée à 2 cm du

transducteur et le casque ouvert.

Pour d'autres casques effectuer la même mesure et

positionner les switchs pour limiter la puissance en

dB SPL au niveau souhaité.

Le PCS300 est toujours livré en position 1

correspondant à la position inhibée du limiteur

(tous les switchs sont en position ON).

+ +

15 9

FEMELLE

159

MALE

1234

+17.5 dBu 106.5 dB SPL

+17 dBu 106 dB SPL

+15.5 dBu 104.5 dB SPL

+14.8 dBu 103.8 dB SPL +11.4 dBu 100.4 dB SPL

+12.2 dBu 101.2 dB SPL

+13.2 dBu 102.2 dB SPL

+14 dBu 103 dB SPL

2 6

3 7

4 8

11 2 3 4

1 2 3 4

+11 dBu 100 dB SPL

+10.2 dBu 99.2 dB SPL

+9.3 dBu 98.3 dB SPL

+8.5 dBu 97.5 dB SPL

1 2 3 4

+5.7 dBu 94.7 dB SPL

+6.2 dBu 95.2 dB SPL

+7.2 dBu 96.2 dB SPL

+7.8 dBu 96.8 dB SPL

1 2 3 4

Exemple Tous les switchs sont en

position ON

Suite

FACE AVANT

Rami PCS300

INPUT

OUTPUT

THRU OUTPUT

DC:From 12V(70mA) to 24V max(200mA)

AC:From 9V(100mA) to 16V max(280mA)

V V HOT

HOT

GND

COLD

LEFT

RIGHT

Made in Europe (Fr)

Model PCS300

A - Entrée modulation stéréo symétrique analogique.

B - Sortie "THRU" (analogique). Elle reprend la modulation du connecteur (1) pour le

branchement de plusieurs PCS 300.

C - Connecteur d'alimentation débrochable à vis.

Alimentation DC de 12V (70 mA) à 24V max (200 mA)

ou alimentation AC de 9V (100 mA) à 16V max (280 mA).

Fiche Sub-D

15 pts mâle

Point chaud

Point froid

Gauche

Droite

915 Fiche Sub-D

15 pts femelle

Point chaud

Point froid

Gauche

Droite

FACE ARRIERE

Rami PCS300

Attention

Ne jamais démonter l'équipement, sans avoir pris la précaution de débrancher le cordon

d’alimentation.

Eviter l'exposition à de trop fortes températures.

Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité.

Le PCS300 dispose d'un amplificateur pour casque, évitez les niveaux importants ou les expositions

prolongées capables d'endommager l'ouïe de façon irréversible.

Le PCS300 est conforme aux normes suivantes :

EN60065, EN55013, EN55020, EN60555-2 et EN60555-3 d'après les dispositions de la directive

73/23/EEC, 89/336/EEC et 93/68/EEC.

Alimentation : DC de 12V (70 mA) à 24V (200 mA max)

Dimensions : 48 x 140 x 70 mm

Poids : 0,5 kg

Protections RFI sur toutes les entrées / sorties analogiques

CARACTERISTIQUES

INFORMATIONS

Rami PCS300

SUMMARY

Description.............................................................................

Uses.......................................................................................

Block diagram........................................................................

Front panel............................................................................

Rear panel..............................................................................

Specifications.........................................................................

Informations..........................................................................

Rami PCS300

PCS300 is indispensable in the "SPEAK" studios as the presenter and his guests need reception headphones.

DESCRIPTION

USES

BLOCK DIAGRAM

This small stereo amplifier has a sophisticated Output channel element which works at low

impedance and solves problems created by the low impedance headphones.

Front panel headphone Output and volume control.

3/4" jack headphone Output.

ON displayed via LED.

Input modulation on DB-15 pts female connectors.

Line Output channel for picking the modulation up and sending it to another PCS300.(DB 15 pts male)

The power supply is also sending to another PCS300.

Operates with an external PCS320 power supply.

LEFT -

+ V

- V

LEFT +

RIGHT +

RIGHT -

RFI

FILTERS

VOLUME HEADPHONE

OUTPUT

ANALOG

THRU

ANALOG

INPUT

PCS300

ANALOG

OUTPUT

PCS300

DB15M

DB15F

VOLUME

POWER SUPPLY

INPUT

LIMITATION

1 2 3 4

+ V

- V

V V

1 2 3 4
