R82 86112 Series Guía del usuario

Monteringsvejledning (DK)

Montering af bord med balje - varenr. 86112x

Mounting instruction (GB)

Mounting the tray - article no. 86112x

Rev. 001 - 11.2010

9996097640

Monteringsveiledning (N)

Montering av bord med balje - nr. 86112x

Monteringsanvisning (SV)

Montering av bord med leklåda - nr. 86112x

Kiinnitysohje (FIN)

Pöytä altaalla - nr. 86112x

Montage-handleiding (NL)

Werkblad met speelbox - no. 86112x

Instructions de montage (FR)

Plateau avec cuvette - no. 86112x

Návod k montáži (CZ)

Tác s miskou - no. 86112x

Montageanweisung (D)

Montage Tisch mit Becken - nr. 86112x

Monteringsvejledning

Montering af bord med balje - varenr. 86112x

Følg nedenstående beskrivelse for at montere bordpladen korrekt.

* Skruerne i beslaget nederst på bordbenene løsnes, så beslaget er skilt i to dele.

(A)

* Den nederste del af beslaget (A) med de 4 skruer placeres nederst på stangen

af stellet, så skruen (B) på undersiden passer i hakket på beslagets inderside*.

* Bordpladen/stangen med det øverste beslag føres ned til stangen og monteres

sammen med det nederste beslag med skruerne. Skruerne spændes med en

stjerneskruetrækker, så hele stangen nu er fastmonteret på stellet. Samme

procedure udføres i modsatte side.

* Bordet fastgøres til centerstammen ved at føre bryststøttestangen ned igennem

stammen fra bordet samt centerstammen og spænd fast vha. håndtagene (C)

* Bordet kan justeres i højden ved at løsne fingerskruerne (D)

* Læg pladen på bordet, for at dække baljen til.

5 mm unbraconøgle

* Plastborde * Træborde

Monteringsveiledning

Montering av bord med balje - nr. 86112x

Følg beskrivelsen under for å montere bordplaten korrekt.

* Skruene i beslaget nederst på bordbena løsnes, så beslaget blir skilt i to deler.

(A)

* Den nederste delen av beslaget (A) med 4 skruer plasseres nederst på stangen

av understellet så skruen (B) på undersiden passer i rillen på beslagets innerside*.

* Bordet fastgjøres til sentersøylen ved å føre bryststøttestangen ned gjennom

søylen fra bordet og sentersøylen og spenne fast med håndtakene (C).

* Bordet kan reguleres i høyden ved å løsne fingerskruene (D).

* Legg platen over bordet for å dekke baljen.

5 mm unbrakonøkkel

* Plastbord * Trebord

Monteringsanvisning

Montering av bord med leklåda - nr. 86112x

Följ instruktionerna nedan för att montera bordsplattan på korrekt sätt.

* Lossa skruvarna i beslaget längst ned på bordsbenen och ta loss beslaget. (A)

* Placera den nedre delen av beslaget (A) med de fyra skruvarna längst ned på ståramens

stag så att skruven (B) på undersidan passar i skåran på beslagets insida*.

* För ned den övre delen av beslaget med bordsplattan/staget mot staget och fäst det i

det nedre beslaget med skruvarna. Dra åt skruvarna med en stjärnskruvmejsel, så att

hela staget nu är stadigt fäst på ståramen.Gör på samma sätt på motsatt sida.

* Fäst bordet vid centrumstaget genom att föra ned bröstplattestaget genom staget från

bordet och centrumstaget och dra fast det med handtagen (C).

* Justera bordet i höjdled genom att lossa fingerskruvarna (D).

* Lägg plattan på bordet för att täcka över brickan.

5 mm sexkantsnyckel

* Plastbord * Träbord

Kiinnitysohje

Pöytä altaalla - nr. 86112x

Noudata alla olevaa kuvausta pöydän asentamiseksi oikein.

* Avaa ruuveja (A) kiinnitysosan irrottamiseksi.

* Aseta kiinnitysosan (A) alaosa rungon alapuolelle ja varmista, että rungossa jo

oleva ruuvi sopii kiinnitysosan sisään*.

* Asenna pöytä/putki yläkiinnitysosan kanssa runkoon ja kiristä mukana seuraavilla

ruuveilla. Kiristä ruuvut ruuviavaimella. Asenna putket rungon molemmin puolin.

* Kiinnitä pöytä asentamalla rintatuki pöydässä olevan tangon ja keskitangon läpi.

Kiristä vivuilla (C).

* Avaa sormiruuveja (D) pöydän korkeuden säätämiseksi.

* Aseta levy pöydän päälle kaukalon peittämiseksi.

5 mm kuusiokoloavain

* Muoviset pöydät * Puiset pöydät

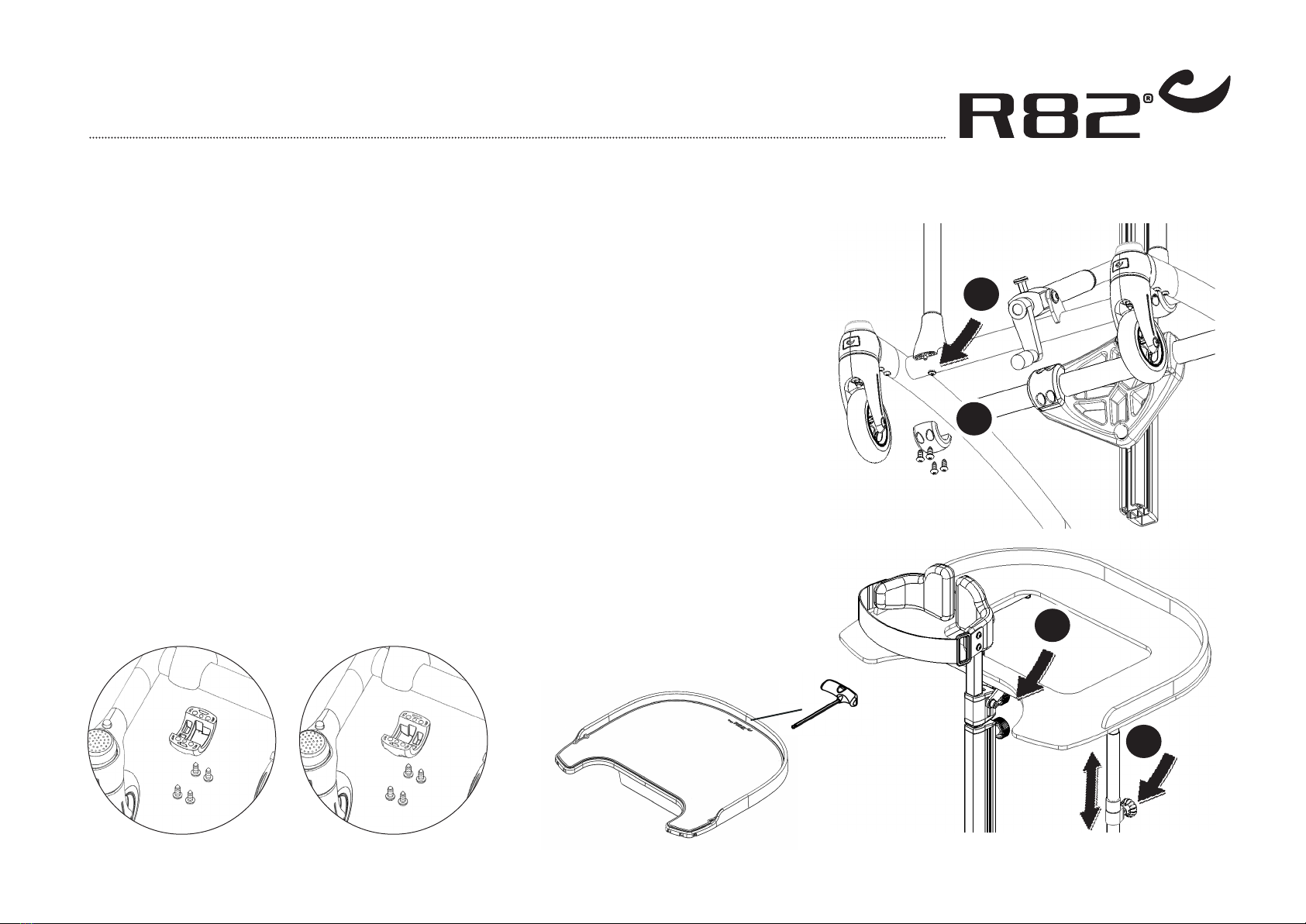

Mounting instruction

Mounting the tray on Toucan - article no. 86112x

Follow the description below to mount the tray correctly.

* Loosen the screws (A) to separate the fittings.

* Place the lower part of the fitting (A) below the frame and make sure the screws

already mounted on the frame fit into the notch on the inside of the fitting*.

* Mount the tray/tube with the top fitting on the frame and fasten with the screws.

Fasten the screws with a screwdriver. Mount the tubes on both sides of the frame.

* Fasten the tray by mounting the chest support through the bar on the tray and

the centre bar. Fasten with the handles (C).

* Loosen the finger screws (D) to adjust the height of the tray.

* Place the plate on the tray to cover the bowl.

5 mm Allen key

* Plastic tables * Wooden tables

Montageanweisung

Montage Tisch mit Becken - nr. 86112x

Folgen Sie der unten angegebenen Anleitung, um die Ablage korrekt zu montieren.

* Lösen Sie die Schrauben (A), um den Beschlag auseinander zu nehmen.

* Bringen Sie den unteren Teil des Beschlags (A) unterhalb des Rahmens an, und verge-

wissern Sie sich, dass die bereits am Rahmen befestigten Schrauben in den Beschlag

passen*.

* Montieren Sie die Ablage/das Rohr mit dem oberen Beschlag am Rahmen und befe-

stigen Sie sie/es mit den beigefügten Schrauben. Ziehen Sie die Schrauben mit einem

Schraubenzieher fest. Montieren Sie die Rohre auf beiden Seiten des Rahmens.

* Befestigen Sie die Ablage, indem Sie die Brustkorbstütze durch die Strebe auf der

Ablage und die Mittelstrebe montieren.

* Lösen Sie die Fingerschrauben (D), um die Ablage in der Höhe zu verstellen.

* Legen Sie die Abdeckplatte auf den Tisch um das Becken abzudecken

5 mm Inbusschlüssel

* PS tisch * Holztische

Montage-handleiding

Werkblad met speelbox - no. 86112x

Volg onderstaande aanwijzingen om het werk-blad op de juiste wijze op de Toucan te monteren.

* Draai de 4 inbusbouten (A) los om de be-vestiging los te halen.

* Plaats het onderste deel van de bevestiging (A) onder het frame. Zorg er voor dat de reeds op

het frame aangebrachte bouten in de bevestiging passen*.

* Monteer de werkblad-buis met de bovenste bevestiging op het frame (B). Zet vast met de meege-

leverde inbusbouten. Draai de inbusbouten vast met een inbussleutel. Monteer de buizen aan

beide zijden van het frame.

* Bevestig het werkblad, door de bevestigingsbuis van de borststeun door het verlengstuk aan het

werkblad (C) heen te voeren en de bevestigingsbuis van de borststeun in de centrale staander

te schuiven. Zet vast met de hendels.

* Draai de stelknoppen (C en D) los om het werkblad in hoogte en/of hoek te verstellen.

* Het werkblad fungeert tevens als deksel van de speelbox en kan gemakkelijk worden opgeklapt.

5 mm inbussleutel

* Werkblad kunststof * Werkblad hout grijs

Instructions de montage

Plateau avec cuvette - no. 86112x

Suivez la description ci-dessous pour monter correctement le plateau.

* Desserrez les vis (A) pour séparer le raccord.

* Placez la partie inférieure du raccord (A) sous le cadre et veillez à ce que les

vis déjà montées sur le cadre entrent dans le raccord*.

* Montez le plateau/tube avec le raccord supérieur sur le cadre et serrez à l'aide

des vis fournies. Serrez les vis à l'aide d'un tournevis. Montez les tubes de

chaque côté du cadre.

* Fixez le plateau en montant le support de poitrine par la barre sur le plateau et

la barre centrale. Serrez à l'aide des poignées (C).

* Desserrez les vis à serrage à main (D) pour régler la hauteur du plateau.

* Placez la plaque sur le plateau pour couvrir la cuvette.

Clé Allen 5

* Table en plastique * Table de bois

Návod k montáži

Tác s miskou - no. 86112x

Pro správnou montáž tácu s miskou postupujte podle následujících pokynů.

* Uvolněte šrouby (A), abyste oddělili fitink.

* Umístěte spodní část fitinku (A) pod rám a ujistěte se, že šrouby, které jsou již

přišroubované na rámu, padnou do fitinku*.

* Připevněte fitink tácu/vany s víkem na rám a upevněte přiloženými šrouby.

Utáhněte šrouby šroubovákem. Připevněte vanu na obě strany rámu.

* Upevněte tác připevněním opěry hrudníku skrz vzpěru na tácu a centrální vzpěru.

Upevněte páčku(C).

* Uvolněte křídelní šrouby (D) a nastavte výšku tácu.

* Pro zakrytí misky přikryjte tác deskou.

5 mm šestihranné klíče

* plastový tác * Dřevěný tác
