7. INSTALLATIONSANLEITUNG
Vor der Installation des Ventils muss die Rohrleitung von Rost, Schmutz, Gusshaut, Sand
und anderen Fremdkörpern befreit werden, die die Funktionsweise des Erzeugnisses
beeinträchtigen. Heizungs-, Wärmeversorgungs- sowie interne Kalt- und Warmwasser-
versorgungssysteme müssen am Ende der Installation mit Wasser durchgespült werden bis
keine mechanischen Verschmutzungen mehr austreten.

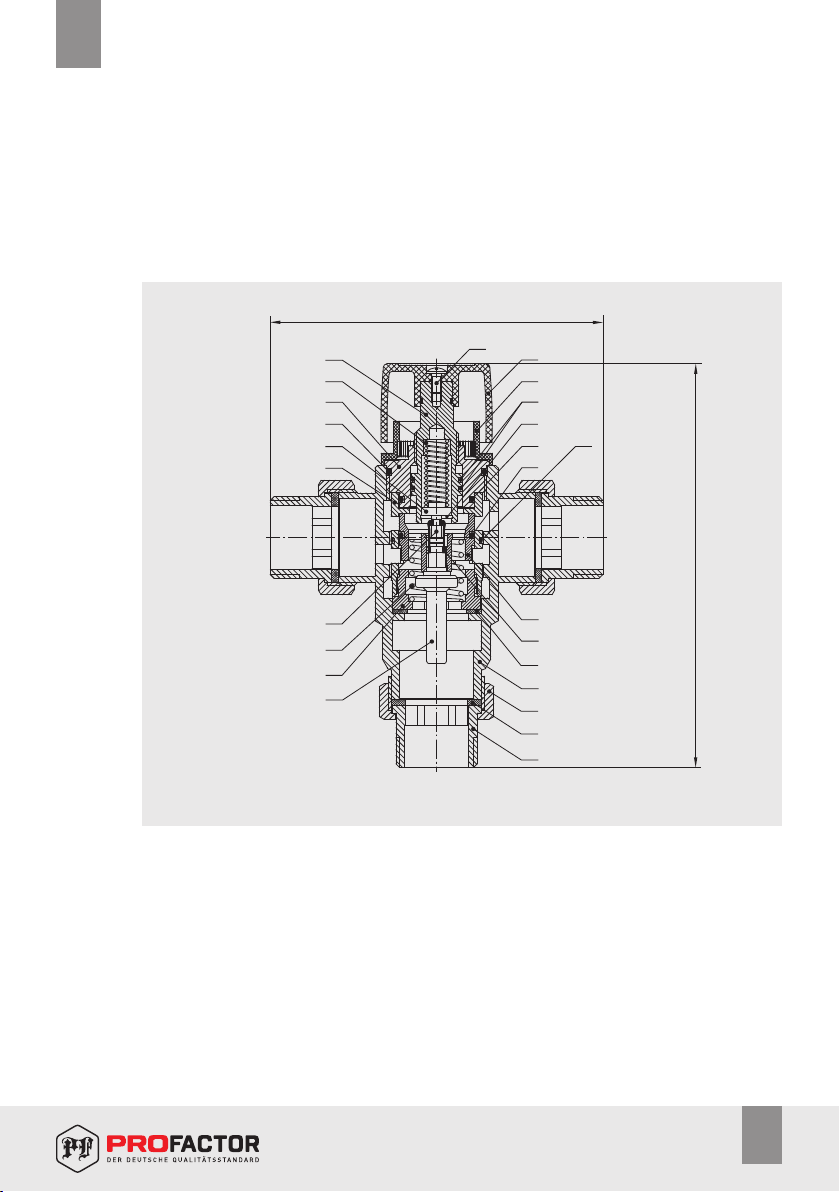

Das Thermostatische Mischventil PF RVM 395 kann in jeder Position (horizontal oder
vertikal) mit einem Anschluss an einem zylindrischen Rohrgewinde installiert werden.
Die Strömungsrichtung von heißem, kaltem und gemischtem Wasser muss jedoch den
Bezeichnungen auf dem Ventilkörper entsprechen (blaue Markierung entspricht dem
Kaltwassereingang; rote Markierung — Heißwassereingang; untere Öffnung —
Mischwasserausgang).
Der störungsfreie Betrieb des Thermostatischen Mischers PF RVM 395 ist nur möglich,
wenn die Temperatur des Kalt- und Warmwassereingangs niedriger bzw. höher als die
angeforderte Temperatur ist.
Bei Verwendung des PF RVM 395-Ventils als Trennventil wird dem unteren Ausgang Wasser
zugeführt, der Vorlauf mit der blauen Markierung muss mit dem Einlass und der Rücklauf
mit der roten Markierung zum Einlass verbunden werden.
Das Ventil PF RVM 395 darf keiner Beanspruchung durch die Rohrleitung ausgesetzt sein
(Biegen, Kompression, Spannung, Torsion, Verformungen, Vibration, Fehlausrichtung der
Düsen, ungleichmäßiges Anziehen der Befestigungselemente). Falls erforderlich, sollten
Stützen oder Kompensatoren eingesetzt werden, um die Belastung des Erzeugnisses durch
die Rohrleitung zu verringern. Eine Fehlausrichtung der angeschlossenen Rohrleitungen
sollte 3 mm auf einer Länge von bis zu 1 m plus 1 mm für jeden nachfolgenden Meter nicht
überschreiten.
Der Thermostatischer Mischer PF RVM 395 muss sicher an der Rohrleitung befestigt sein,
der Durchfluss des Betriebsmediums durch das Gewindeteil ist nicht zulässig. Gewinde-
verbindungen sollten mit PTFE–Dichtungsband (PTFE — Polytetrafluorethylen,
fluoroplastisches Dichtungsmaterial), Polyamidgarn mit Silikon oder Leinen als
Verdichtungsmaterial hergestellt werden. In diesem Fall muss sichergestellt werden, dass
Überschuss dieses Materials die Einstellungselemente des Ventils nicht beeinträchtigt.
Es wird empfohlen, mechanische Filter und Rückschlagventile vor den Wassereinlässen des
Thermostatischen Mischventils PF RVM 395 zu installieren, um Schäden an den Steuer-
komponenten zu vermeiden.
