Pro-Form 700 Zlt Cwl Treadmill Manual del sistema
Sticker met
serienummer
Modelnr. PETL80910.0
Serienr.
Noteer het serienummer hierboven
voor verdere raadpleging.
OPGELET
Lees voor gebruik van dit appa-
raat alle instructies en voor-
zorgsmaatregelen in deze hand-
leiding. Bewaar deze handleiding
voor verdere raadpleging.
VRAGEN?
Als u nog vragen hebt of er zijn on-
derdelen die ontbreken of bescha-
digd zijn, neem dan contact op met
de winkel waar u dit product hebt
gekocht.
Bezoek onze website:
www.iconsupport.eu
GEBRUIKSAANWI ZING
www.iconeurope.com
INHOUD
DESTICKERSMETWAARSCHUWING ........................................................2
BELANGRI KEVOORZORGSMAATREGELEN ..................................................3
VOORDATUBEGINT ......................................................................5
MONTAGE ...............................................................................6
GEBRUIKENBI STELLEN .................................................................14
DELOOPBANDINKLAPPENENVERPLAATSEN ...............................................21
PROBLEMENOPLOSSEN..................................................................22
RICHTLI NENVOORHETOEFENEN.........................................................25
LI STMETONDERDELEN .................................................................26
GEDETAILLEERDETEKENING..............................................................28
HETBESTELLENVANONDERDELEN ..............................................Laatstepagina
RECYCLINGINFORMATIE .......................................................Laatstepagina

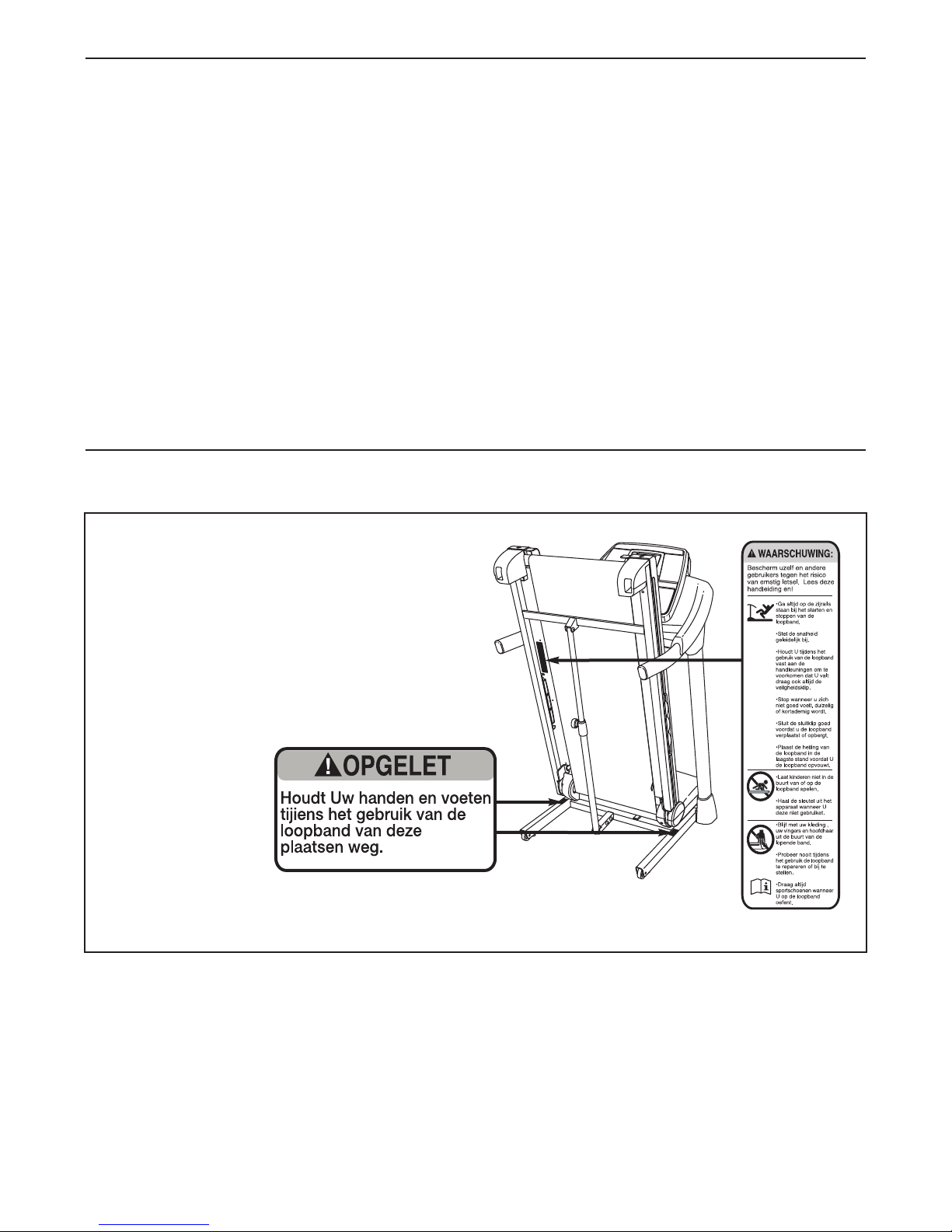

De hier getoonde sticker(s) met waarschuwing
is/zijn op de aangegeven plaats(en) geplakt.
Bel, wanneer een sticker ontbreekt of niet
leesbaar is, het nummer op de omslag van
deze handleiding en vraag om een vervan-
gende sticker. Plak de sticker op de aange-
geven plaats. Opmerking: de sticker(s) wor-
den niet op ware grootte weergegeven.
DE STICKERS MET WAARSCHUWING
2
PROFORM is een merk van ICON IP, Inc.
3
1. Raadpleeg uw huisarts voordat u met dit of
enig ander oefenprogramma begint. Dit is bij-
zonder belangrijk voor mensen ouder dan 35
of mensen met gezondheidsproblemen.
2. Het is de verantwoordelijkheid van de eige-
naar zich ervan te overtuigen dat alle gebrui-
kers van de loopband voldoende op de
hoogte zijn van de voorzorgsmaatregelen en
waarschuwingen.
3. Gebruik de loopband alleen zoals voorge-
schreven.
4. Gebruik de loopband uitsluitend binnenshuis
en uit de buurt van vocht en stof. Plaats de
loopband niet in een garage, op een overdekt
terras of bij water.
5. Plaats de loopband op een vlakke onder-
grond met minstens 2,4 m ruimte rondom,
ruimte achter de loopband en 0,6 m ruimte
aan iedere kant van de loopband. Zorg ervoor
dat de loopband geen luchtopeningen of
luchtroosters blokkeert. Leg een matje onder
de loopband om uw vloer of de vloerbedek-
king te beschermen.
6. Gebruik de loopband niet waar spuitbussen
gebruikt worden of waar zuurstof wordt toe-
gevoegd.
7. Houd te allen tijde kinderen jonger dan 12
jaar en huisdieren bij de loopband vandaan.
8. De loopband kan alleen door mensen die 135
kg of minder wegen worden gebruikt.
9. Laat nooit meer dan één persoon de loop-
band gebruiken.
10. Draag de juiste kleding bij gebruik van de
loopband. Draag geen losse kleding die ver-
strikt kan raken in de loopband. Atletisch on-
dersteunende kleding wordt aanbevolen voor
zowel mannen als vrouwen. Draag altijd trai-
ningsschoenen. Gebruik de loopband nooit
met blote voeten, sokken of met sandalen.
11. Steek de stekker alleen in een geaard stop-
contact (zie pagina 14). Geen enkel ander ap-
paraat moet zich op dezelfde groep bevinden.
12. Als u een verlengsnoer nodig heeft, gebruik
dan alleen een 3-aansluiting, 1 mm2(maat 14)
snoer dan niet langer is dan 1,5 meter.
13. Houd de stekker bij hete oppervlaktes
vandaan.
14. Loop nooit op de loopband wanneer de elek-
triciteit uitgeschakeld is. Gebruik de loop-
band niet wanneer het elektrische snoer of de
stekker beschadigd is. Gebruik de loopband
niet als hij niet goed werkt. (Zie PROBLEMEN
OPLOSSEN op pagina 22 als de loopband
niet goed werkt.)
15. Lees de noodstopprocedure grondig door en
test de procedure voordat u de loopband ge-
bruikt (raadpleeg HOE HET APPARAAT AAN
TE ZETTEN op pagina 16).
16. Start de loopband nooit wanneer u op de
loopband staat. Houd u altijd vast aan de
handleuningen wanneer u de loopband ge-
bruikt.
17. De loopband kan een hoge snelheid bereiken.
Stel de snelheid geleidelijk af om schokkende
versnellingen te voorkomen.
18. De polssensor is geen medisch instrument.
Bepaalde factoren zoals bewegingen, kunnen
de juistheid van de metingen aantasten. De
polssensor dient slechts om een algemene
hartslag te meten, als hulpmiddel bij uw
oefeningen.
WAARSCHUWING: lees, om het risico van ernstig letsel te verminderen, alle be-
langrijke voorzorgsmaatregelen en instructies in deze handleiding en alle waarschuwingen op uw
loopband voordat u deze gebruikt. ICON is niet verantwoordelijk voor persoonlijk letsel of schade
door het gebruik van dit product.
BELANGRI KE VOORZORGSMAATREGELEN
4
19. Laat de loopband nooit zonder toezicht rond-
draaien. Verwijder altijd de sleutel, trek de
stekker uit het stopcontact, en zet de
Schakelaar in de uitstand wanneer u de loop-
band niet gebruikt. (zie de tekening op pagina
5 voor de locatie van de Schakelaar.)
20. Voltooi eerst de montage van de loopband
voordat u hem uitklapt, inklapt of verplaatst.
(Zie MONTAGE op pagina 6 en DE LOOP-
BAND INKLAPPEN EN VERPLAATSEN op
pagina 21). U moet op veilige wijze in staat
zijn om 20 kg te kunnen optillen, of om de
loopband te verplaatsen.
21. Bij het vouwen of verschuiven van de loop-
band dient u erop te letten dat de opbergver-
grendeling het onderstel stevig in de opslag-
stand houdt.
22. Steek geen enkel onderwerp in een opening
van de loopband.
23. Controleer regelmatig of alle onderdelen nog
goed vast zitten en verstevig ze indien nodig.
24. GEVAAR: trek de stekker altijd direct
na gebruik van de loopband uit het stopcon-
tact. Doe dit ook bij het schoonmaken van de
loopband, voor het plegen van onderhoud en
voor het afstellen zoals staat beschreven in
deze handleiding. Verwijder nooit de mo-
torkap tenzij een technicus dat aangeeft.
Onderhoud, anders dan de procedures in
deze handleiding moeten uitsluitend worden
uitgevoerd door een erkende onder-
houdsvertegenwoordiger.
25. Deze loopband is alleen voor huiselijk ge-
bruik bedoeld. Gebruik de loopband niet com-
mercieel of voor verhuur.
26. Te veel oefenen kan tot blessures of zelf de
dood leiden. Als u zich duizelig voelt of pijn
voelt, stop dan meteen met het oefenen en
begin met een afkoeling.
BEWAAR DEZE INSTRUCTIES
5
Dank u dat u hebt gekozen voor de revolutionaire PRO-
FORM®700 ZLT loopband. Deze 700 ZLT loopband
biedt een reeks aan indrukwekkende functies die zijn
ontwikkeld om uw oefeningen effectiever en leuker te
maken. Als u geen oefeningen doet, kunt u deze unieke
loopband opvouwen, waardoor deze minder dan de
helft van de ruimte inneemt van andere loopbanden.
Lees, voor uw welzijn, deze handleiding zorgvuldig
door voor gebruik van de loopband. Raadpleeg de
omslag van deze handleiding als u nog vragen hebt.
Noteer het productnummer en het serienummer voor-
dat u met ons contact opneemt. De plaats waar u de
stickers met het productnummer en het serienummer
kunt vinden wordt op de omslag van de handleiding
aangegeven.
Bekijk eerst aandachtig de tekening hieronder en de
verschillende onderdelen, voordat u verder leest.
VOORDAT U BEGINT
Handleuning
Staander
Lade
Sleutel/Clip
Schakelaar
Loopband
Kussen van het Oppervlak
Voetleuning
Ruststandrol
Afstelbouten
Bedieningspaneel
Polssensor
6
Tussenstuk van de
Basisvoet (94)–2
#8 x 3/4" Schroef
(1)–10
3/8" Sterring
(11)–6
#8 x 1" Tekschroef
(5)–4
3/8" Moer (10)–3
5/16" Sterring
(13)–2
#10 Sterring
(12)–4
#8 x 1" Schroef
(53)–4
#10 x 3/4" Schroef
(2)–4
3/8" x 1 1/2" Hechtbout (3)–2
5/16" x 1" Hechtbout
met Platte Kop (14)–4
3/8" x 4" Hechtbout (7)–4
1/4" x 1" Hechtbout
(9)–4 3/8" x 2" Bout (8)–3
5/16" x 1" Hechtbout
(4)–2
MONTAGE
Montage moet door twee personen worden uitgevoerd. Plaats de loopband op een open plek en verwijder het
verpakkingsmateriaal. Gooi het verpakkingsmateriaal niet weg totdat u de loopband volledig hebt gemon-
teerd. Opmerking: de onderkant van de loopriem van de loopband is voor een goede werking bedekt met een
smeermiddel. Tijdens het vervoer kan een klein beetje smeermiddel aan de bovenkant van de loopriem of de ver-
pakkingsmateriaal terecht zijn gekomen. Dit is normaal en heeft geen invloed op de werking van de loopband. Als
er zich smeermiddel op de bovenkant van de loopriem bevindt, kunt u deze eenvoudigweg afvegen met een
zachte doek en een reiniger zonder schuurmiddel.
Voor de montage hebt u de bijgeleverde inbussleutel nodig , uw eigen Phillips schroeven-
draaier , verstelbare moersleutel , Punttang , een schaars .
Gebruik de onderstaande tekeningen om te weten hoe u de metalen onderdelen moet monteren. Het nummer tus-
sen haakjes onder elke tekening is het nummer van het onderdeel van de LI ST MET ONDERDELEN achterin
deze handleiding. Het getal achter de haakjes is de hoeveelheid die nodig is voor de montage. Opmerking: som-
mige kleine onderdelen zijn al vooraf gemonteerd. Om schade aan onderdelen te vermijden, moet u geen
elektrisch gereedschap bij het monteren gebruiken. Er zijn mogelijk extra metalen onderdelen meegele-
verd.
7
2. Draai de loopband voorzichtig naar de linkerkant
met de hulp van een tweede persoon. Vouw het
Onderstel (55) gedeeltelijk zodat de loopband
stabieler is; vouw het Onderstel nog niet
volledig in.
Verwijder de twee aangegeven bouten (B) en de
vervoerbeugel (C) en gooi deze weg.
Snij de banden die de Draad van de Staander
(87) aan de Basis (95) bevestigen door. Plaats
een plastic draad in het aangegeven gat in de
Basis en gebruik het draad om het Draad van de
Staander uit het gat te trekken.
Bevestig twee Basisvoeten (90) aan de Basis
(95) in de weergegeven richtingen met twee
Basisvoettussenstukken (94) en twee #8 x 1"
Tek Schroeven (5).
Bevestig dan twee Basisvoeten (90) met slechts
#8 x 1" Tek Schroeven (5).
2
95
5
55
90
90
5
5
5
90
94
90
87
Gat
94
1.Zorg dat het stroomsnoer niet op het stop-
contact is aangesloten.
Verwijder de 3/8" Moer (10), de 3/8" x 2" Bout
(8), en de verzendbeugel (A) van de Basis (95).
Herhaal deze stap voor de andere kant van
de loopband.
De 3/8" Moeren (10) en de 3/8" x 2" Bouten (8)
worden gebruikt in de montagestappen 3 en 6.
Gooi de verzendbeugels weg.
95
A
8
10
C
B
1
8

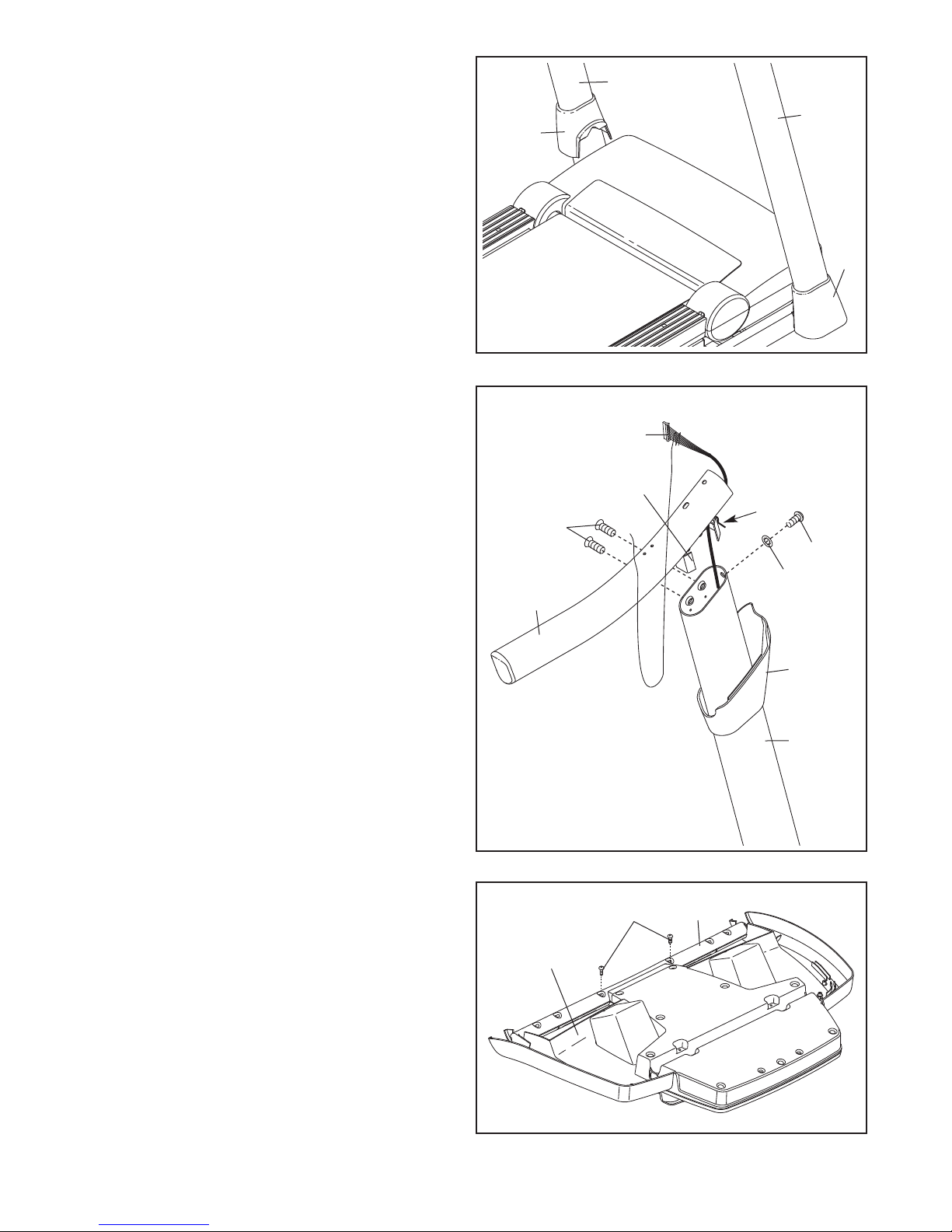

5. Houd de Rechter Staander (85) tegen de Basis
(95) vast. Zorg ervoor dat de Draad van de
Staander (87) niet bekneld raakt. Steek twee
3/8" x 4" Hechtbouten (7) en een 3/8" x 1 1/2"
Hechtbout (3) met drie 3/8" Sterringen (11) in de
Rechter Staander.
Draai de 3/8" x 4" Hechtbouten (7) en de 3/8" x 1
1/2" Hechtbout (3) vast totdat de koppen van de
Hechtbouten de Rechter Staander (85) raken;
draai de Hechtbouten nog niet te vast.
95
85
87
11
11
3
7
5
4. Zoek de Rechter Staander (85) die staat
aangegeven met een ʻRechtsʼ-sticker (Lof Left
geeft links aan; Rof Right geeft rechts aan).
Houd de Rechter Staander bij de Basis (95) vast
zoals afgebeeld.
Raadpleeg de inzet-tekening. Maak de draad-
band in de Rechter Staander (85) stevig rond
het uiteinde van de Draad van de Staander (87)
vast. Trek dan aan het andere eind van de
draadband totat de Draad van de Staander
goed door de Rechter Staander ligt.
Opbinddraad
87
85
95
87
4
Opbind-
draad
85
87
3. Maak een Wiel (96) vast aan de Basis (95) met
de 3/8" x 2" Bout (8) en de 3/8" Moer (10) die u
heeft verwijderd in montagestap 1. Draai de
Moer niet te strak vast. Het wiel moet vrij
kunnen draaien.
Druk een Basiskapje (89) in het Onderstel (95).
95
8
10
3
96
89
9
7. Houd de Linker Staander (84) tegen de Basis
(95) vast. Steek twee 3/8" x 4" Hechtbouten (7)
en een 3/8" x 1 1/2" Hechtbout (3) met drie 3/8"
Sterringen (11) in de Linker Staander.
Draai de 3/8" x 4" Hechtbouten (7) en de 3/8" x
1 1/2" Hechtbout (3) totdat de koppen van de
Hechtbouten de Linker Staander (84) raken.
Draai de Hechtbouten nog niet te vast.
Leg met de hulp van een tweede persoon de
loopband neer zodat de Basis (95) plat op de
vloer ligt.
84
7
95
11
11
3
7
6. Draai de loopband voorzichtig naar de
rechterkant met de hulp van een tweede per-
soon. Vouw het Onderstel (55) gedeeltelijk
zodat de loopband stabieler is; vouw het
Onderstel nog niet volledig in.
Verwijder de twee aangegeven bouten (B) en de
vervoerbeugel (C) en gooi deze weg.
Maak een Wiel (96) vast aan de Basis (95) met
de 3/8" x 2" Bout (8) en de 3/8" Moer (10) die u
heeft verwijderd in montagestap 1. Draai de
Moer niet te strak vast. Het wiel moet vrij
kunnen draaien.
Druk een Basiskapje (89) in het Onderstel (95).
6
8
55
10
95
89
96
C
B
10
8. Zoek naar de Linker Basiskap (88) en de
Rechter Basiskap (91). Schuif de Linker
Basiskap op de Linker Staander (84) en de
Rechter Basiskap op de Rechter Staander (85).
91
85
84
88
8
9. Schuif de Rechter Staanderkap (86) op de
Rechter Staander (85).
Verwijder de draadband van de beugel op de
Rechter Handleuning (83). Druk, indien nodig,
de 5/16" Kooimoeren (38) terug op hun plaats.
Houd de Rechter Handleuning (83) bij de
Rechter Staander (85) vast. Plaats de Draad
van de Staander (87) door de beugel op de on-
derkant van de Rechter Handleuning en uit het
uiteinde van de Rechter Handleuning.
Maak de Rechter Handleuning (83) aan de
Rechter Staander (85) vast met twee 5/16" x 1"
Hechtbouten met Platte Kop (14), een 5/16" x 1"
Hechtbout (4), en een 5/16" Sterring (13) zoals
afgebeeld. Maak de Hechtbouten nog niet
vast.
Herhaal deze stap voor de linkerkant van de
loopband. Opmerking: er is geen draad in de
Linker Staander.
38
83
Beugel
14
4
13
86
85
87
9
10. Plaats het bedieningspaneel met de bovenkant
op een zachte oppervlakte zodat het bedien-
ingspaneel niet bekrast wordt. Verwijder de
twee #8 x 3/4" Schroeven (1). Haal de
Dwarsstang (107) eraf.
10 107
Bedienings-
paneelmodule
1
Otros manuales para 700 Zlt Cwl Treadmill
5
Este manual sirve para los siguientes modelos
1
Otros manuales de Rueda de andar de Pro-Form
Pro-Form
Pro-Form 500 ZLT PETL59910.0 Manual de usuario
Pro-Form
Pro-Form e35s PFTL69711 Manual de usuario
Pro-Form
Pro-Form 485 Pi Treadmill Manual de usuario
Pro-Form
Pro-Form 831.297950 Manual de usuario
Pro-Form
Pro-Form PETL79816.0 Manual de usuario
Pro-Form
Pro-Form 610 Rt Treadmill Manual de usuario
Pro-Form
Pro-Form CROSSWALK FIT 415 Manual de usuario
Pro-Form
Pro-Form Cross Walk sel Manual de usuario
Pro-Form
Pro-Form CROSSWALK MX Manual de usuario
Pro-Form
Pro-Form PFTL12014.0 Manual de usuario
Pro-Form
Pro-Form PFTL99222H Manual de usuario
Pro-Form
Pro-Form 485 Cx Treadmill Manual de usuario
Pro-Form
Pro-Form 900 Zlt Treadmill Manual de usuario
Pro-Form
Pro-Form 710 Zlt Treadmill Manual de usuario
Pro-Form
Pro-Form 650 V Treadmill Manual de operación y mantenimiento
Pro-Form
Pro-Form 365p Treadmill Manual de usuario
Pro-Form
Pro-Form 620 Manual de usuario
Pro-Form
Pro-Form 650 V Treadmill Manual del sistema
Pro-Form
Pro-Form 850 T Treadmill Manual de usuario
Pro-Form
Pro-Form Crosswalk 831.29623.0 Manual de usuario
Manuales populares de Rueda de andar de otras marcas
Smooth Fitness
Smooth Fitness EVO 3i Manual de usuario
NordicTrack
NordicTrack NETL81810.0 Manual de usuario
Schwinn
Schwinn 830/Journey 8.0 Manual de usuario
Keys Fitness
Keys Fitness HealthTrainer HT-740T Manual de usuario
Spirit
Spirit XT8 Manual de usuario
NordicTrack
NordicTrack T 14.0 Treadmill Manual de usuario
