MANUAL DE INSTRUCCIONES
PARLANTE PORTÁTIL MULTIMEDIA
MS-5763SDBTBL
ESTIMADO CLIENTE
Con el fin de que obtenga el mayor desempeño de su producto, por favor lea este manual de
instrucciones cuidadosamente antes de comenzar a utilizarlo, y guárdelo para su futura referencia.
P-1
ÍNDICE
DESCRIPCIÓN .......................................................................................................................................... 2!
INICIO RÁPIDO ......................................................................................................................................... 3!
INSTRUCCIONES DE OPERACIÓN......................................................................................................... 3!
RESOLUCIÓN DE PROBLEMAS ............................................................................................................. 6!
ESPECIFICACIONES ................................................................................................................................ 6!
DIAGRAMAS DE CIRCUITOS .................................................................................................................. 7!
PRECAUCIÓN
RIESGO DE CHOQUE
ELÉCTRICO, NO ABRA
Precaución: Para reducir el riesgo de choque eléctrico, no
retire la cubierta, no hay partes manipulables por el usuario al
interior de la unidad. Refiera todo mantenimiento o
intervención técnica a personal técnico calificado.
Este símbolo indica la existencia de voltaje peligroso al
interior de esta unidad, que constituye un riesgo de choque
eléctrico.
Este símbolo indica que hay importantes instrucciones de
operación y mantenimiento en la literatura que acompaña a
esta unidad.
LÍNEAS DE SERVICIO AL CLIENTE PREMIER
Venezuela:
0800 – ELECTRIC (353-2874)
Panamá:
507 300-5185
Sitio Web:
www.premiermundo.com
E-mail:
NOTA
Nos reservamos el derecho de modificar las especificaciones, características y/u operación de este
producto sin previo aviso, con el fin de continuar las mejoras y desarrollo del mismo.
P-2
DESCRIPCIÓN
1. Volumen -
2. Modo
3. Siguiente
3. Anterior
4. Temas de luz LED
1. Volumen +
7. Luz Indicadora
5. Contestar/Colgar
Encender/Apagar
Play/Pausa
8. Micrófono
Interfaz Micro USB
Entrada Auxiliar
Ranura de Tarjeta Micro SD
Reiniciar.
Si el parlante presenta algún error
de operación, presione este botón.
P-3
INICIO RÁPIDO
1. Utilice los botones Volumen +/- para aumentar y disminuir el volumen. También puede mantener
presionados los botones para aumentar o disminuir el volumen de forma continua.
2. Botón Modo. Presione este botón para cambiar entre los modos Blue-Connect, Micro Tarjeta SD,
Entrada Auxiliar.
3. Anterior y Siguiente. Utilice estos botones presionando de manera corta para cambiar entre las
pistas. Manténgalos presionados para avanzar y retroceder a alta velocidad.
4. Temas de luz LED. Presione este botón para seleccionar una de las cinco opciones de movimiento
de la luz LED.
5. Botón Encender, Contestar, Play. Mantenga presionado este botón por 2 segundos para encender el
parlante. La luz indicadora se pondrá de color azul. Manténgalo presionado nuevamente para apagar el
parlante. Utilice este botón para contestar y colgar llamadas cuando utilice la función manos libres Blue-
Connect, o para iniciar y pausar la reproducción de música en los modos Blue-Connect, Micro Tarjeta
SD y Entrada Auxiliar.
6. Presione los botones de Luz y Volumen simultáneamente para escoger el nivel de iluminación: Sin
luz, Nivel 1, Nivel 2 y Nivel 3.
7. Luz Indicadora. El color y estado de la luz representan una función distinta.
•Luz azul encendida: estado de operación / conexión Blue-Connect.
•Luz azul parpadeando: esperando conexión Blue-Connect.
•Luz naranja-roja encendida: cargando batería
•Luz naranja-roja parpadeando: batería baja necesita recarga.
INSTRUCCIONES DE OPERACIÓN
1. Blue-Connect
1. Presione el botón Modo para entrar a la función Blue-Connect. Active esta función también en su
dispositivo móvil. Encuentre la unidad MS-5763SDBTBL en su dispositivo móvil y realice la conexión.
Una vez la conexión sea exitosa el parlante emitirá las palabras “Dispositivo Conectado”.
2. Para escuchar música, simplemente reprodúzcala en su dispositivo móvil y el sonido saldrá por el
parlante.
3. Sistema manos libres: una vez la conexión sea exitosa, usted puede utilizar la función manos libres.
Cuando entre una llamada telefónica, presione el botón de Contestar, hable normalmente, y cuelgue la
llamada con el botón Colgar. Presione este mismo botón 2 veces para volver a marcar el último número
utilizado.
P-4

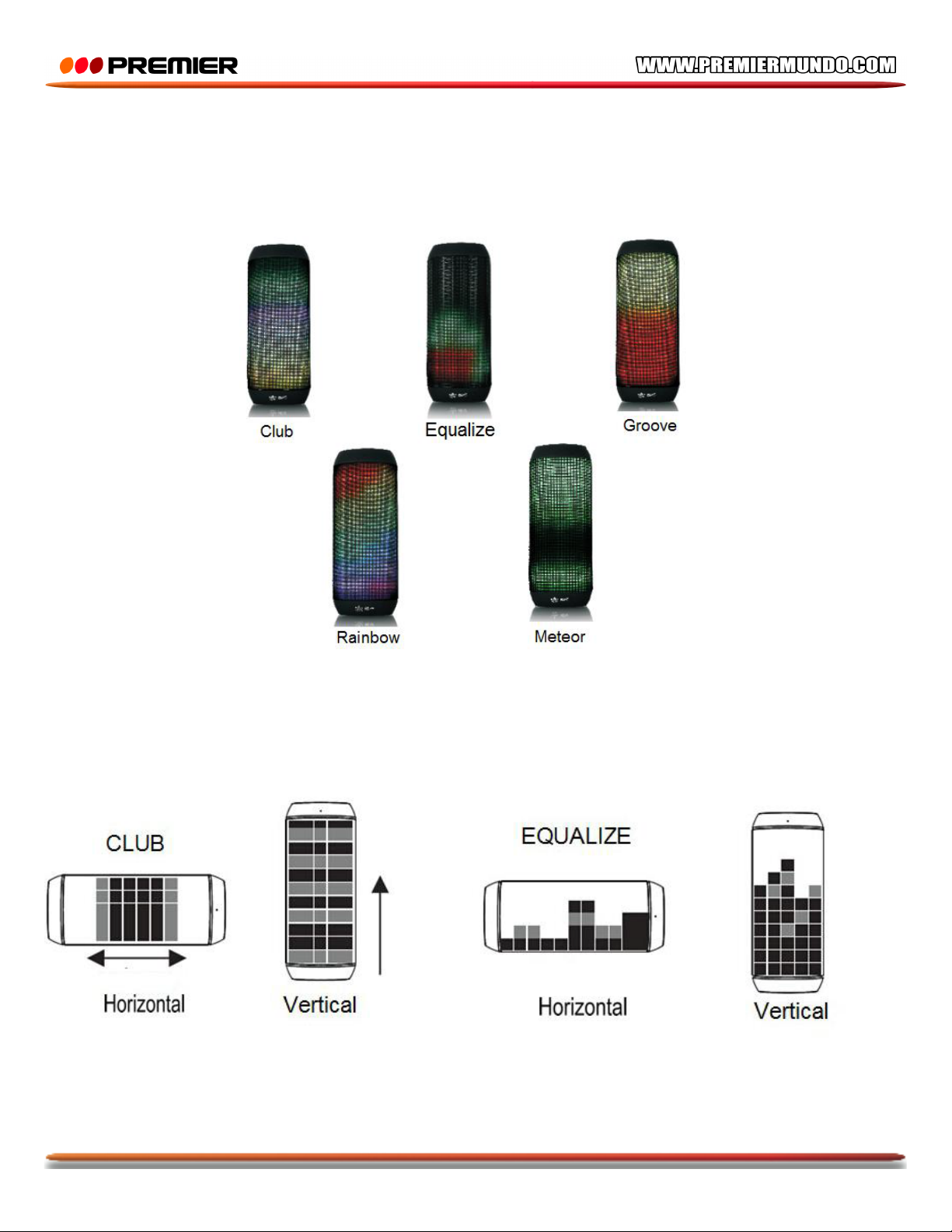

2. Temas de luz LED
Presione el botón de Temas de Luz LED para seleccionar una de las cinco opciones. Nota: Las
opciones Club y Equalize sólo se activan cuando se reproduce música.
3. Sensor de Gravedad
En las opciones Club y Equalize, el parlante puede utilizar la función de Sensor de Gravedad.
P-5

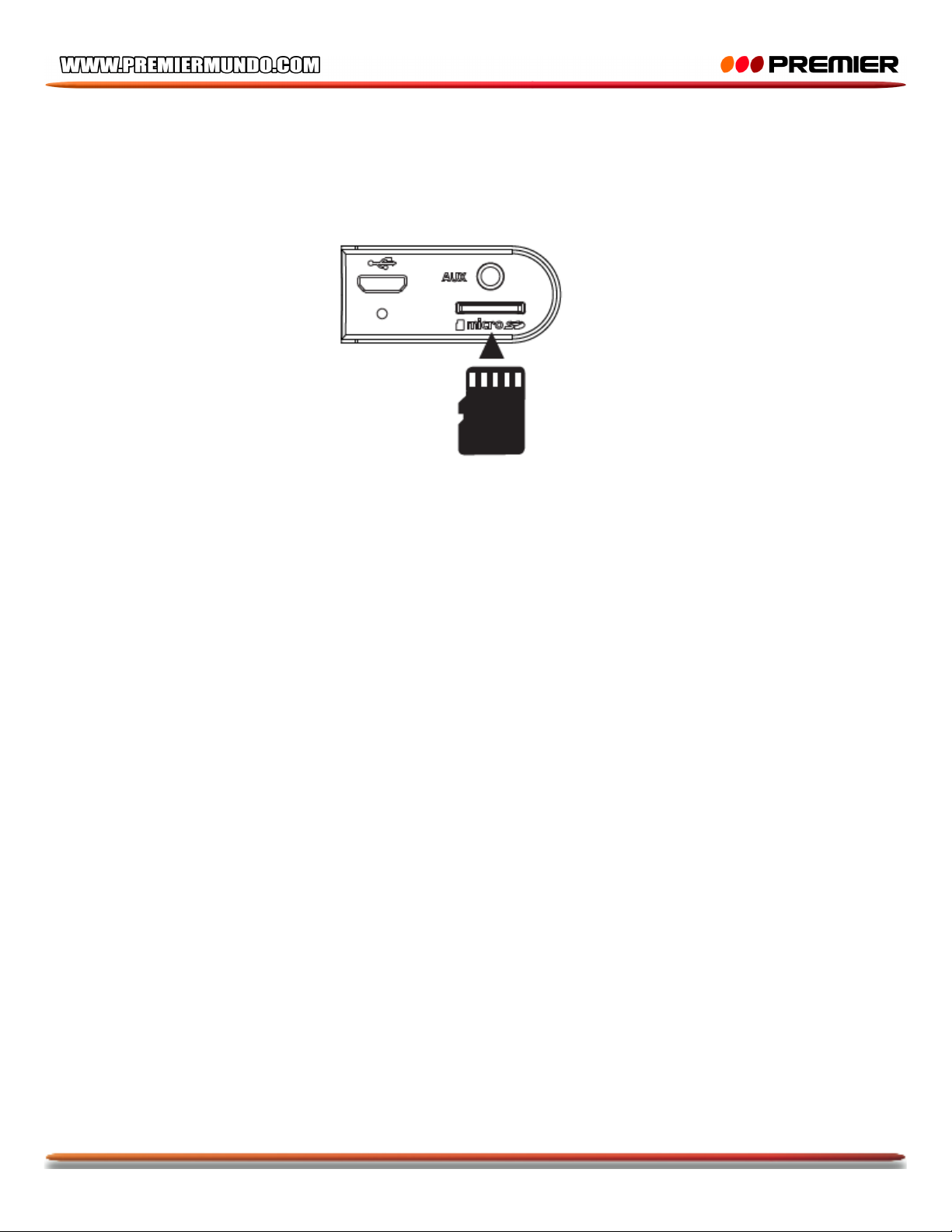

4. Reproducción de Música con Micro Tarjeta SD
Inserte una Micro Tarjeta SD en el parlante. El parlante reproducirá la música grabada inmediatamente.
(Se escuchará una voz en el parlante que dice “Modo de Tarjeta de Memoria”). El parlante soporta los
siguientes formatos de música: WAV,MP3,WMA,APE,FLAC. La Micro Tarjeta SD o Dispositivo USB
deben ser máximo de 32GB.
5. Entrada Auxiliar
Utilice el cable de audio de 3.5mm que se incluye con el parlante a una fuente de audio: PC, MP3, MP4,
dispositivo móvil. Presione el botón Modo para ingresar a la función Entrada Auxiliar (se escuchará una
voz en el parlante que dice: “Entrada Auxiliar”). El parlante reproducirá la música desde la fuente
auxiliar. Nota: Tenga en cuenta que si la batería está baja afectará la calidad del sonido. Cargue el
parlante utilizando el adaptador (5V 1A).
7. Cargar la Batería
El parlante tiene una batería incorporada de litio. Utilice el cable USB para conectar el parlante a un
computador o a un adaptador de 5V/1000mA de buena calidad. Cuando cargue la batería, la luz
indicadora se pone de color Naranja-Rojo. Al terminar de cargar, la luz indicadora cambia a color Azul.
Nota: Tenga en cuenta que si la batería tiene baja capacidad la luz indicadora parpadeará rápidamente.
Este parlante multimedia tiene una batería interna no reemplazable por el usuario. Para mejores
resultados, la primera vez que utilice este parlante multimedia cargue la batería por 6 horas o hasta que
la luz LED indicadora se apague indicando que la batería está completamente cargada. Para mantener
la vida útil y el desempeño de la batería, cuando no utilice el parlante por un tiempo prolongado, cargue
la batería de vez en cuando, al menos una vez al mes.
P-6
RESOLUCIÓN DE PROBLEMAS
Utilice esta lista para resolver problemas que pueden presentarse con la operación de su unidad.
PROBLEMA
CAUSA Y SOLUCIÓN
El parlante no se conecta con Blue-Connect
Verifique el manual de instrucciones del
dispositivo que quiere conectar (móvil o
computador), y verifique si tiene soporte para
transmisión de audio estéreo A2DP. Si es así,
actívelo.
No reproduce la Micro Tarjeta SD
Asegúrese de que la tarjeta está en buena
condición, también verifique que los archivos de
audio tengan los formatos soportados
MP3/WMA/WAV/APE/FLAC. La Micro Tarjeta SD
no debe ser mayor a 32GB.
El teléfono móvil no se conecta con la unidad
Puede que haya otro teléfono móvil ya
conectado. Desconecte el primero e intente de
nuevo.
ESPECIFICACIONES
Dimensiones
184.7 mm (Largo) x 81 mm (Ancho) x 73.3 mm (Alto)
Peso
444g (Aproximadamente)
Blue-connect
Especificación
V4.0+EDR
Perfil soportado
A2DP, HFP, HSP
Distancia de conexión
10 metros (área abierta)
Batería Incorporada
Litio 3.7V 2200mAh
(3.7V, 2200mAh; tipo 18650 x 1pcs)
Tiempo de reproducción: 3~5 horas
(a 75 ~ 80 % de volumen)
Entrada de Fuente de Energía
Puerto micro USB
DC 5V, 1A / 1000mA (adaptador no incluido)
Audio
Potencia de salida
3.5W (RMS) x 2 (4 Ohm)
Respuesta de frecuencia
120Hz to 20,000Hz
I/O
Audio In Link
800mV RMS, 47K Ohm
Temperatura de Operación
0 to 40℃
P-7

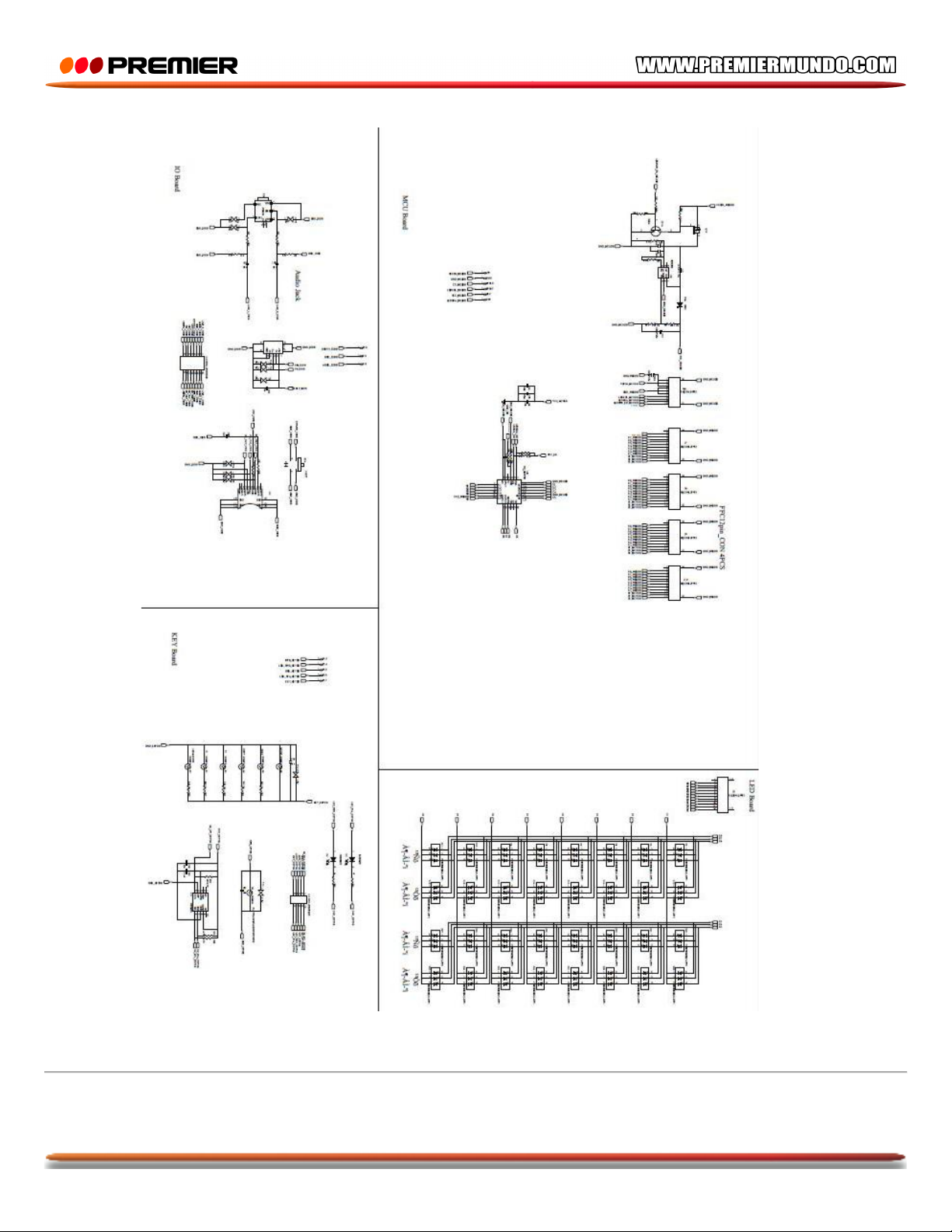

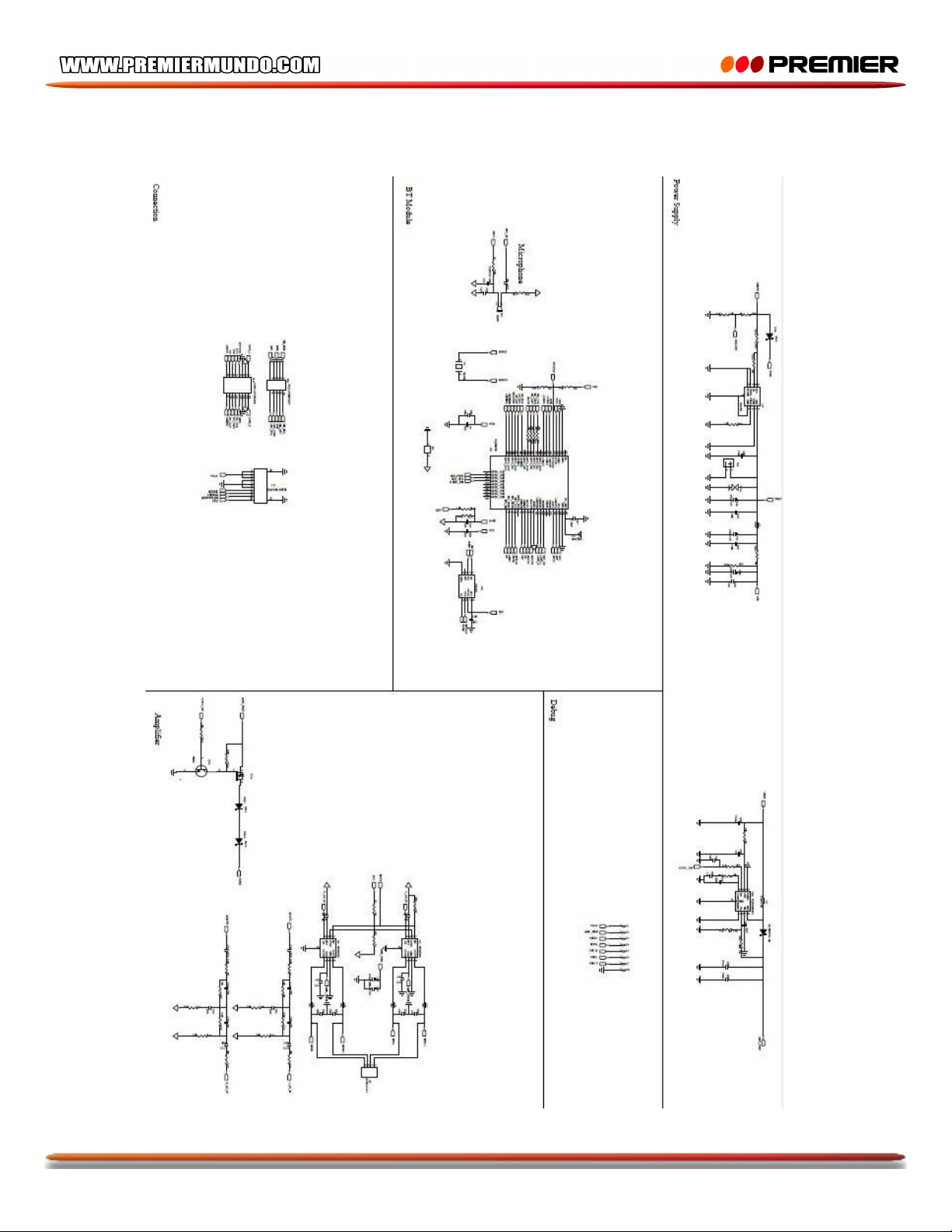

DIAGRAMAS DE CIRCUITOS
P-8
•Las personas y/o Marcas registradas en este manual de instrucciones no están afiliadas a Premier Electric Japan Corp. y aparecen en
este Manual con propósitos ilustrativos únicamente.
