FSLIMPLUS
DEUTSCH ISFSPLUS_02_08.doc
1. ALLGEMEINE INFORMATIONEN
FSLIMPLUS stellt einen Strahl beziehungsweise zwei Paar Sonden "Sender" und "Empfänger" zur
Erweiterung des FSLIMPRO dar. Die Sonden sind ausgestattet mit Flachkabel und können direkt
angeschlossen werden an den Micromatch der Master-Karte und der Slave-Karte oder an den Anschluss
der letzten Sonde TX oder RX des zu erweiternden FSLIMPRO.
2. TECHNISCHE DATEN
Infrarot-Wellenlänge 950 nm
Reichweite 10 Meter im Innenbereich / 6 Meter im Außenbereich
Öffnungswinkel der Linse ±8°
Betriebstemperatur -20 °C ÷+55 °C
3. VERSAMMLUNG DES FSLIMPLUS
1. Nehmen Sie den Deckel aus Polykarbonat und die Verschlüsse vom FSLIMPRO ab.
2. Setzen Sie nacheinander, in der hier genannten Reihenfolge, eine Sonde "Sender" und "Empfänger" in das
Master-Profil und eine Sonde "Empfänger" und "Sender" in das Slave-Profil.
3. Lassen Sie die Sonden im Innern des Profils laufen, bis diese in der gewünschten Position angekommen
sind, so dass Sender und gegenüber gesetzter Empfänger zentriert sind.
4. Befestigen Sie die Sonden unter Verwendung der mitgelieferten selbstschneidenden Schraube.
5. Ordnen Sie das Flachkabel der Sonden im Innern des Profils an und sichern dieses unter Verwendung der
mitgelieferten Kabelhalteklammer.
6. Stecken Sie den fliegenden Anschluss der Sonde in die Buchse der vor dieser im Innern des Profils
befindlichen Sonde.

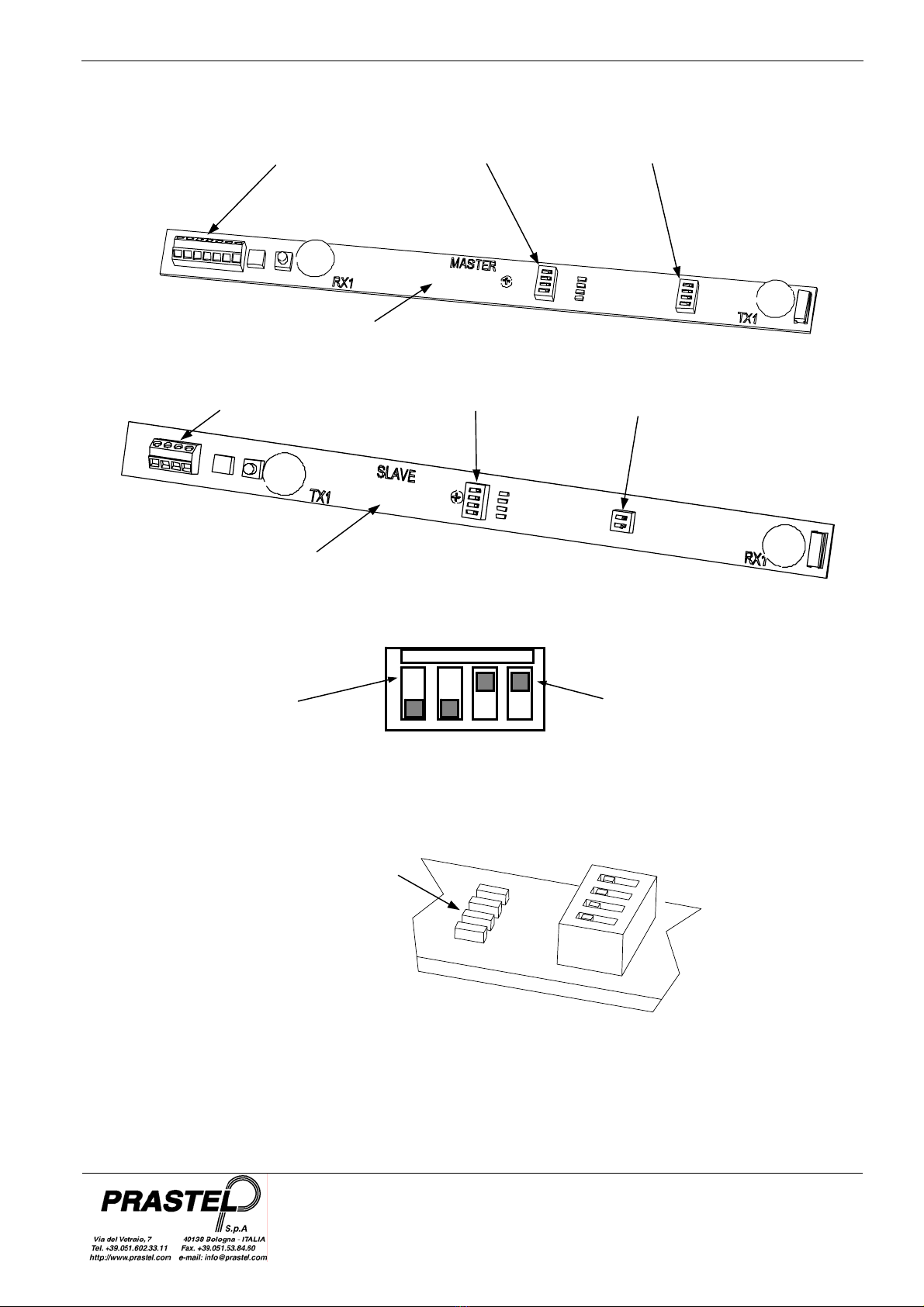

7. In den Sonden TX und RX kennzeichnen Sie den Strahl (2,3,4) mit der zur Verfügung stehenden Brücke,
wobei zu beachten ist, dass jeder Strahl aus einem Hinlaufbündel und einem Rücklaufbündel zu bestehen
hat.
Wahl des Strahls
2, 3 oder 4
FSLIMPLUS TX
FSLIMPLUS RX
