PR electronics 6331 Series Manual de usuario

Programmable displays with a wide se-

lection of inputs and outputs for display of temperature,

volume and weight, etc. Feature linearisation, scaling,

and difference measurement functions for programming

via PReset software.

Interfaces for analogue and digital

signals as well as HART®signals between sensors / I/P

converters / frequency signals and control systems in Ex

zone 0, 1 & 2 and for some modules in zone 20, 21 & 22.

Galvanic isolators for analogue and digital

signals as well as HART®signals. A wide product range

with both loop-powered and universal isolators featuring

linearisation, inversion, and scaling of output signals.

PC or front programmable modules with

universal options for input, output and supply. This range

offers a number of advanced features such as process

calibration, linearisation and auto-diagnosis.

A wide selection of transmitters for DIN

form B mounting and DIN rail modules with analogue

and digital bus communication ranging from application-

speciﬁc to universal transmitters.

Displays

Temperature

Isolation

Ex interfaces

Universal

Side 1

Page 15

Page 29

Seite 43

SIGNALS THE BEST

6331

2-Wire Programmable

Transmitter

No. 6331V104-IN (0913)

From ser. no. 060545001

2-TRÅDS

PROGRAMMERBAR TRANSMITTER

PRETRANS 6331

INDHOLDSFORTEGNELSE

Sikkerhedsinstruktion......................................................... 2

EF-overensstemmelseserklæring....................................... 3

Anvendelse......................................................................... 4

Teknisk karakteristik ........................................................... 4

Montage / installation......................................................... 4

Applikationer ...................................................................... 5

Bestillingsskema................................................................. 6

Elektriske specifikationer ................................................... 6

Tilslutninger ........................................................................ 10

Blokdiagram ....................................................................... 12

Programmering................................................................... 13

EF-OVERENSSTEMMELSESERKLÆRING

Som producent erklærer

PR electronics A/S

Lerbakken 10

DK-8410 Rønde

hermed at følgende produkt:

Type: 6331

Navn: 2-tråds programmerbar transmitter

er i overensstemmelse med følgende direktiver og standarder:

EMC-direktivet 2004/108/EF og senere tilføjelser

EN 61326-1 : 2006

For specifikation af det acceptable EMC-niveau henvises til modulets

elektriske specifikationer.

ATEX-direktivet 94/9/EF og senere tilføjelser

EN 50014 : 1997 + A1, A2, EN 50020 : 2002

og EN 50284 : 1999

ATEX-certifikat: KEMA 06ATEX0115 X (6331B)

Der kræves ingen ændringer i produktet for at opnå overensstemmelse med de

nye standarder:

EN 60079-0 : 2006 og EN 60079-11 : 2007

Bemyndiget organ

KEMA Quality B.V. (0344)

Utrechtseweg 310, 6812 AR Arnhem

P.O. Box 5185, 6802 ED Arnhem

The Netherlands

Rønde, 27. marts 2009 Peter Rasmussen

Producentens underskrift

SIKKERHEDSINSTRUKTION

Ex-installation:

For sikker installation af 6331B i eksplosionsfarligt område skal følgende over-

holdes. Installation må kun foretages af kvalificeret personale, der er bekendt

med de nationale og internationale love, direktiver og standarder, der gælder

for området.

Produktionsår fremgår af de to første cifre i serienummeret.

Følerkredsløbene er ikke ufejlbarligt galvanisk isoleret fra forsynings- og

udgangskredsløbene, men den galvaniske isolation mellem kredsene kan

modstå en testspænding på 500 VAC i 1 minut.

Ved installationer i eksplosive atmosfærer forårsaget af gasser, dampe eller

tåger, hvor kategori 1G udstyr er krævet, skal elektrostatiske ladninger på

transmitterens hus undgås.

Det er påkrævet, at forsynings- og udgangskredsløbene (terminal 11..13 og

21...23) er isoleret fra jord.

2-TRÅDS PROGRAMMERBAR TRANSMITTER

PRETRANS 6331

• Indgang for RTD, TC, Ohm eller mV

• Ekstrem målenøjagtighed

• Galvanisk isolation

• Programmerbar følerfejlsværdi

• 1- eller 2-kanals version

Anvendelse:

• Temperaturlineariseret måling med Pt100...Pt1000, Ni100...Ni1000 eller termo-

elementføler.

• Omsætning af lineær modstandsændring til standard analogt strømsignal,

f.eks. fra ventiler eller ohmske niveaustave.

• Forstærkning af bipolært mV-signal til et standard 4...20 mA strømsignal.

Teknisk karakteristik:

• PR6331 kan af brugeren i løbet af få sekunder programmeres til at måle inden

for alle normerede temperaturområder.

• RTD- og modstandsindgangen har kabelkompensering for 2-, 3- og 4-leder

tilslutning.

• Udgangssignalet kan programmeres til en begrænsning.

• Der er løbende sikkerhedscheck af gemte data.

Montage / installation:

• Monteres på DIN-skinne, vertikalt eller horisontalt. Med 2-kanals versionen

kan der installeres 84 kanaler pr. meter.

•NB: Som Ex-barriere for 6331B anbefaler vi 5104B, 5114B eller 5116B.

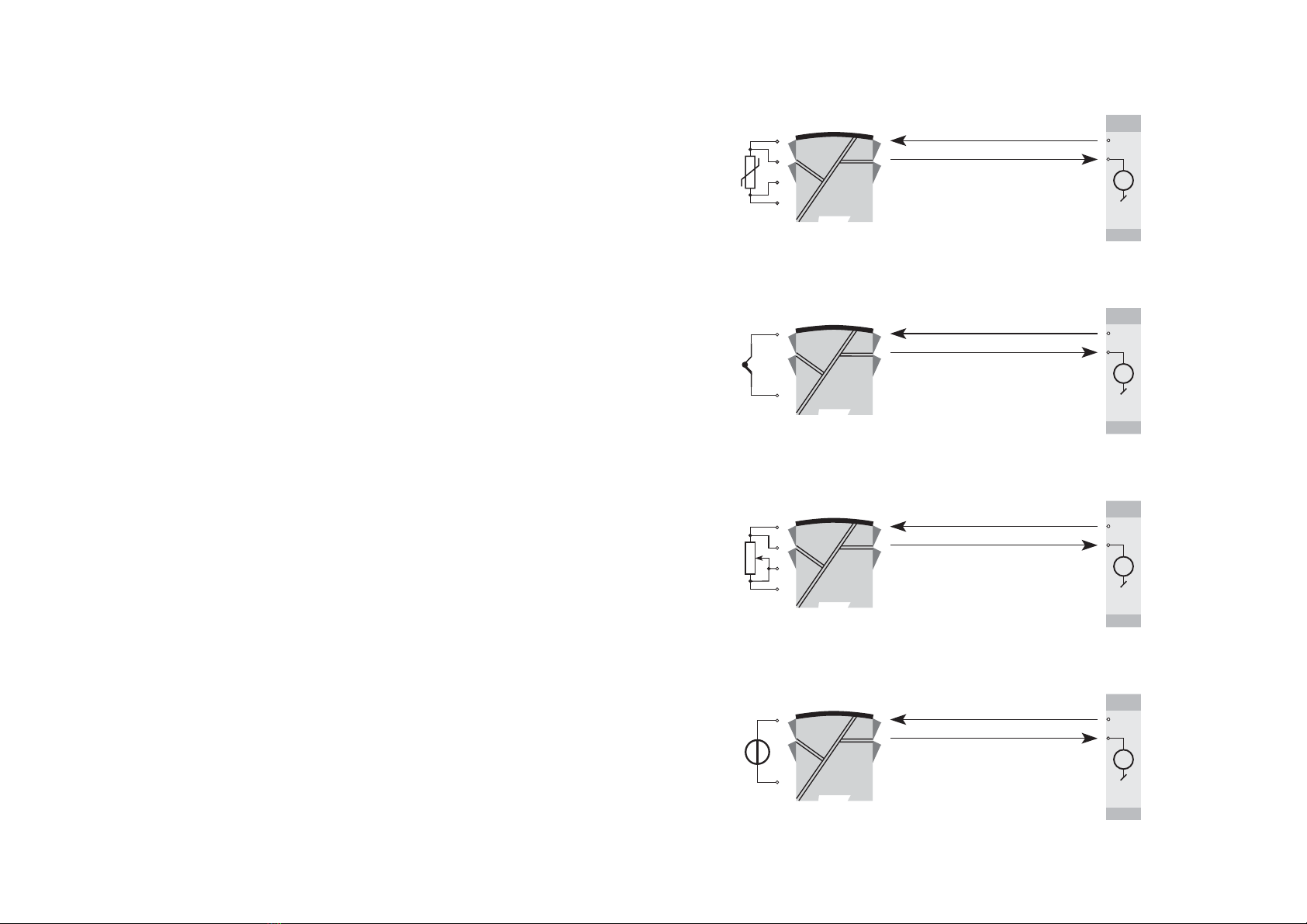

V+

RTD til 4...20 mA

2-trådsinstallation

i kontrolrum

2-trådsinstallation

i kontrolrum

2-trådsinstallation

i kontrolrum

2-trådsinstallation

i kontrolrum

mV til 4...20 mA

Modstand til 4...20 mA

TC til 4...20 mA

Virkning af forsyningsspændings-

ændring ....................................................... < 0,005% af span / VDC

Max. ledningskvadrat.................................. 1 x 1,5 mm2flerkoret ledning

Luftfugtighed ............................................... < 95% RH (ikke kond.)

Mål ............................................................. 109 x 23,5 x 104 mm

Kapslingsklasse........................................... IP20

Vægt (1 / 2 kanaler)..................................... 145 / 185 g

Elektriske specifikationer, indgange:

Max. nulpunktsforskydning (offset)............. 50% af valgt max. værdi

RTD- og lineær modstandsindgang:

Kabelmodstand pr. leder (max.).................. 5 Ω

Følerstrøm ................................................... Nom. 0,2 mA

Virkning af følerkabelmodstand

(3- / 4-leder) ................................................ < 0,002 Ω / Ω

Følerfejlsdetektering.................................... Ja

Elektriske specifikationer:

Specifikationsområde:

-40°C til +60°C

Fælles specifikationer:

Forsyningsspænding DC

Standard, 6331A .................................. 7,2...35 VDC

ATEX Ex, 6331B ................................... 7,2...30 VDC

Egetforbrug, pr. kanal ................................. 0,17...0,8 W

Spændingsdrop........................................... 7,2 VDC

Isolationsspænding, test / drift ................... 1,5 kVAC / 50 VAC

Isolationsspænding, kanal 1 / kanal 2:

Standard, 6331A .................................. 3,75 kVAC

ATEX Ex, 6331B ................................... 1500 VAC

Opvarmningstid........................................... 5 min.

Kommunikationsinterface............................ Loop Link

Signal- / støjforhold..................................... Min. 60 dB

Reaktionstid (programmerbar) .................... 1...60 s

EEprom fejlcheck ........................................ < 3,5 s

Signaldynamik, indgang.............................. 20 bit

Signaldynamik, udgang............................... 16 bit

Kalibreringstemperatur................................ 20...28°C

Nøjagtighed, størst af generelle og basisværdier:

Basisværdier

Temperatur-

koefficient

Basis

nøjagtighedIndgangstype

RTD

Lin. R

Volt

TC-type:

E, J, K, L, N, T, U

TC-type: B, R, S,

W3, W5, LR

≤±0,2°C

≤±0,1 Ω

≤±10 µV

≤±1°C

≤±2°C

≤±0,01°C/°C

≤±10 mΩ/°C

≤±1 µV/°C

≤±0,05°C/°C

≤±0,2°C/°C

EMC-immunitetspåvirkning................................. < ±0,5% af span

Udvidet EMC-immunitet:

NAMUR NE 21, A kriterium, gniststøj ................. < ±1% af span

6331 1500 VAC : 2 Enkelt : A

Dobbelt : B

Galvanisk

isolation KanalerType Version

Bestillingsskema: 6331

*NB!Husk at bestille CJC-stik type 5910 / 5910EEx (kanal 1) og 5913 / 5913EEx

(kanal 2) i forbindelse med TC-indgange med intern CJC.

Standard : A

ATEX Ex : B

Generelle værdier

Temperatur-

koefficient

Absolut

nøjagtighedIndgangstype

Alle ≤±0,05% af span ≤±0,01% af span / °C

RTD-

type Min.

værdi Max.

værdi Min.

span Standard

Pt100

Ni100

Lin. R

-200°C

-60°C

0Ω

+850°C

+250°C

5000 Ω

25°C

30 Ω

IEC 60751

DIN 43760

-----

Følerfejlsdetektering:

Programmerbar ........................................... 3,5...23 mA

NAMUR NE43 Upscale ............................... 23 mA

NAMUR NE43 Downscale........................... 3,5 mA

EEx- / I.S.-godkendelse - 6331B:

KEMA 06ATEX0115 X.................................. II 1 G

EEx ia IIC T6...T5

Max. omgivelsestemperatur........................ T6: -40°C ≤Ta≤40°C

T5: -40°C ≤Ta≤60°C

Anvendes i zone.......................................... 0, 1 eller 2

Ex- / I.S.-data:

Udgang, klemme 11...13, (21...23):

Ui................................................................. : 30 VDC

Ii................................................................... : 120 mADC

Pi................................................................. : 0,84 W

Li.................................................................. : 10 µH

Ci................................................................. : 1,0 nF

Indgang, klemme 41...44, (51...54):

Uo................................................................ : 9,6 VDC

Io.................................................................. : 25 mADC

Po................................................................ : 60 mW

Lo................................................................ : 33 mH

Co................................................................ : 2,4 µF

GOST R godkendelse:

VNIIM & VNIIFTRI, Cert. no......................... Se www.prelectronics.dk

Overholdte myndighedskrav: Standard:

EMC 2004/108/EF....................................... EN 61326-1

ATEX 94/9/EF .............................................. EN 50014, EN 50020, og EN 50284

Af span = Af det aktuelt valgte område

TC-indgang:

Koldt loddestedskomp. (CJC)..................... < ±1,0°C

Følerfejlsdetektering.................................... Ja

Følerfejlsstrøm:

under detektering................................. Nom. 33 mA

ellers..................................................... 0 mA

Spændingsindgang:

Måleområde ............................................... -12...800 mV

Min. måleområde (span).............................. 5 mV

Indgangsmodstand ..................................... 10 MΩ

Udgang:

Strømudgang:

Signalområde .............................................. 4...20 mA

Min. signalområde....................................... 16 mA

Opdateringstid............................................. 440 ms

Udgangssignal ved EEpromfejl ................... ≤3,5 mA

Belastningsmodstand.................................. ≤(Vforsyn. - 7,2) / 0,023 [Ω]

Belastningsstabilitet .......................................... < ±0,01% af span / 100 Ω

Type Min.

temperatur Max.

temperatur Min.

span Standard

+400°C

-100°C

-180°C

-100°C

-180°C

-50°C

-200°C

0°C

-200°C

+1820°C

+1000°C

+1200°C

+1372°C

+900°C

+1300°C

+1760°C

+400°C

+600°C

+2300°C

+800°C

200°C

50°C

100°C

200°C

50°C

75°C

200°C

50°C

IEC584

DIN 43710

IEC584

DIN 43710

ASTM E988-90

GOST 3044-84

1110

51 52 54

41 42 44

42 44

41 42 44

51 52 54

51 54

CJC

41 42 44

CJC

51 52 54

41 42 44

Kanal 2 Kanal 1

Kanal 1Kanal 2

RTD, 2-leder RTD, 3-leder RTD, 4-leder TC, intern CJC *

TC, intern CJC *

RTD, 2-leder RTD, 3-leder RTD, 4-leder

Modstand, 2-leder Modstand, 3-leder Modstand, 4-leder

TC, ekstern CJC

Modstand, 2-leder Modstand, 3-leder Modstand, 4-leder

TC, ekstern CJC

Tilslutninger:

Indgange:

PROGRAMMERING

• Loop Link er et batteridrevet kommunikationsinterface, der er nødvendigt for

programmering af PRetrans 6331.

• Ved programmering henvises til tegningen nedenfor og hjælpefunktionen i

PReset programmet.

• Ved sikkert kommunikation med ikke-installerede moduler må stikkene 11, 12,

13 (kanal 1) og 21, 22, 23 (kanal 2) afmonteres, så kommunikationsinterfacets

tilslutningsklemmer kan forbindes til stikbenene.

• Loop Link må ikke benyttes til kommunikation med moduler installeret i Ex-

område.

Bestilling: Loop Link

1312

2-WIRE

PROGRAMMABLE TRANSMITTER

PRETRANS 6331

CONTENTS

Safety instructions.............................................................. 2

EC Declaration of Conformity ............................................ 3

Application ......................................................................... 4

Technical characteristics.................................................... 4

Mounting / installation........................................................ 4

Applications........................................................................ 5

Order .................................................................................. 6

Electrical specifications...................................................... 6

Connections ....................................................................... 10

Block diagram .................................................................... 12

Programming...................................................................... 13

EC DECLARATION OF CONFORMITY

As manufacturer

PR electronics A/S

Lerbakken 10

DK-8410 Rønde

hereby declares that the following product:

Type: 6331

Name: 2-wire programmable transmitter

is in conformity with the following directives and standards:

The EMC Directive 2004/108/EC and later amendments

EN 61326-1 : 2006

For specification of the acceptable EMC performance level, refer to the

electrical specifications for the module.

The ATEX Directive 94/9/EC and later amendments

EN 50014 : 1997 +A1, A2, EN 50020 : 2002

and EN 50284 : 1999

ATEX certificate: KEMA 06ATEX0115 X (6331B)

No changes are required to enable compliance with the replacement standards:

EN 60079-0 : 2006 and EN 60079-11 : 2007

Notified body

KEMA Quality B.V. (0344)

Utrechtseweg 310, 6812 AR Arnhem

P.O. Box 5185, 6802 ED Arnhem

The Netherlands

Rønde, 27 March 2009 Peter Rasmussen

Manufacturer’s signature

SAFETY INSTRUCTIONS

Ex installation:

For a safe installation of 6331B in hazardous area the following must be

observed. The module must only be installed by qualified personnel who are

familiar with the national and international laws, directives and standards that

apply to this area.

Year of manufacture can be taken from the first two digits in the serial number.

The sensor circuits are not infallibly galvanically isolated from the supply

and output circuits. However, the galvanic isolation between the circuits is

capable of withstanding a test voltage of 500 Vac during 1 minute.

For applications in explosive atmospheres caused by gases, vapours or hazes

and where category 1G apparatus is required, electrostatic charges on the

housing of the 2-wire Programmable Transmitter shall be avoided.

It is required that at least the supply and output circuits (terminals 11..13,

respectively 21..23) are kept isolated from ground.

Otros manuales para 6331 Series

Tabla de contenidos

Idiomas:

Otros manuales de Transmisor de PR electronics

PR electronics

PR electronics 5333 Series Manual de usuario

PR electronics

PR electronics 5116 Manual de usuario

PR electronics

PR electronics PRetrans 6334 Manual de usuario

PR electronics

PR electronics PRetrans 5131 Manual de usuario

PR electronics

PR electronics PRetrans 6333 Series Manual de usuario

PR electronics

PR electronics 4116 Manual de usuario

PR electronics

PR electronics 2261 Manual de usuario

PR electronics

PR electronics 6350 Manual de usuario

PR electronics

PR electronics 5343 Manual de usuario

PR electronics

PR electronics 5332N Manual de usuario

PR electronics

PR electronics 5333 Series Manual de usuario

PR electronics

PR electronics 4116 Manual de usuario

PR electronics

PR electronics 6331 Series Manual de usuario

PR electronics

PR electronics PRetop 5334 Instrucciones de instalación

PR electronics

PR electronics 4114 Manual de usuario

PR electronics

PR electronics 3186A Manual de usuario

PR electronics

PR electronics 5350 Manual de usuario

PR electronics

PR electronics 5111 Manual de usuario

PR electronics

PR electronics PRetop 5331 Manual de usuario

PR electronics

PR electronics 6335A Manual de usuario

PR electronics

PR electronics 2202 Manual de usuario

PR electronics

PR electronics 5114 Manual de usuario

PR electronics

PR electronics PRetrans 6334 Manual de usuario

PR electronics

PR electronics 5333 Series Manual de usuario

Manuales populares de Transmisor de otras marcas

NIVELCO

NIVELCO EasyTREK SCA-300 Series Manual del propietario

Honeywell

Honeywell 5816WMBR Manual de usuario

Kamstrup

Kamstrup READy MTU Instrucciones de funcionamiento

Omega

Omega ZW Series Manual de usuario

ABB

ABB Field 264H Guía

Alinco

Alinco DJ-V17T Manual de usuario

Dejero

Dejero EnGo 3x Manual de usuario

Rosemount

Rosemount 4600 Manual de usuario

Speaka Professional

Speaka Professional 2342740 Manual de usuario

trubomat

trubomat GAB 1000 Manual de usuario

Teledyne Analytical Instruments

Teledyne Analytical Instruments LXT-380 Manual de usuario

Rondish

Rondish UT-11 Manual de usuario

MG 10JRE Manual de usuario

Burkert

Burkert 8177 Manual de usuario

Firetide

Firetide HotPort 3203 Manual

Tele Radio

Tele Radio T9-02 Manual de usuario

Rotronic

Rotronic HygroFlex HF3 Series Manual de usuario

Jamara

Jamara FCX6 Pro Tel Manual de usuario
